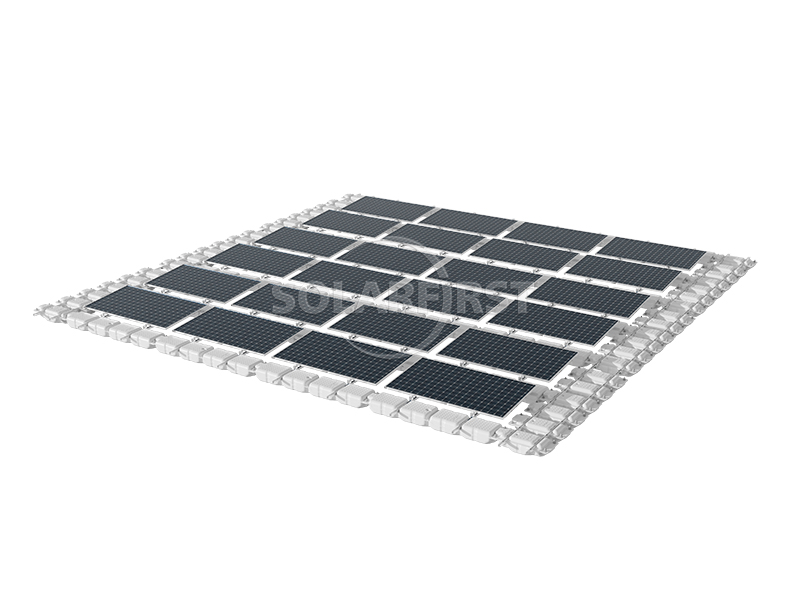

浮式光伏系统支架 - TGW03 系列

一、便捷的施工特点

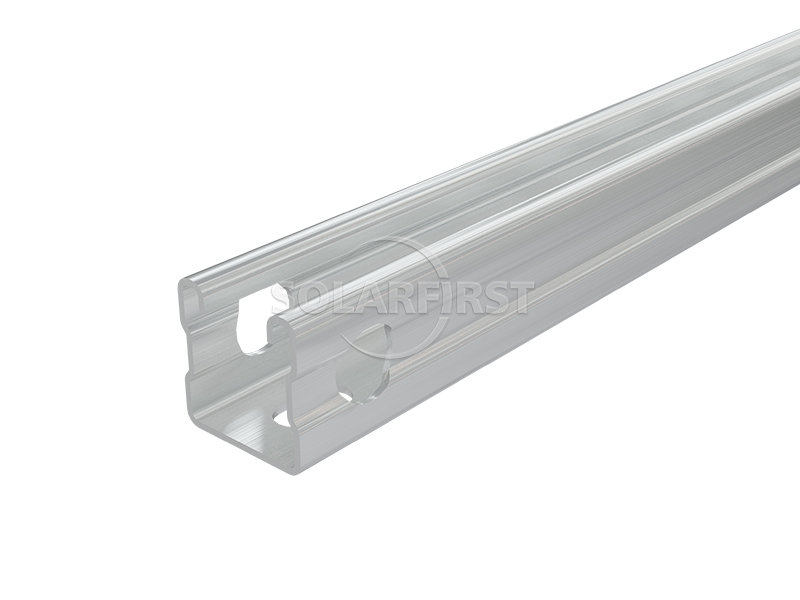

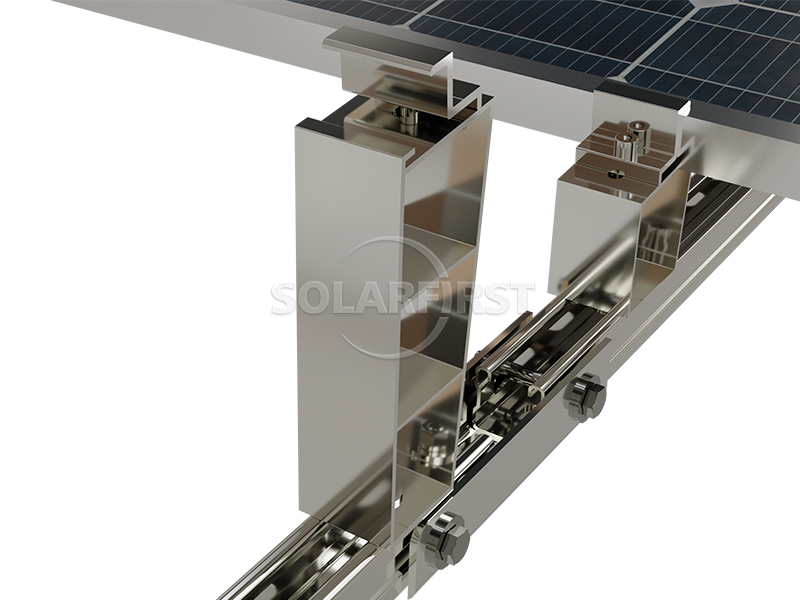

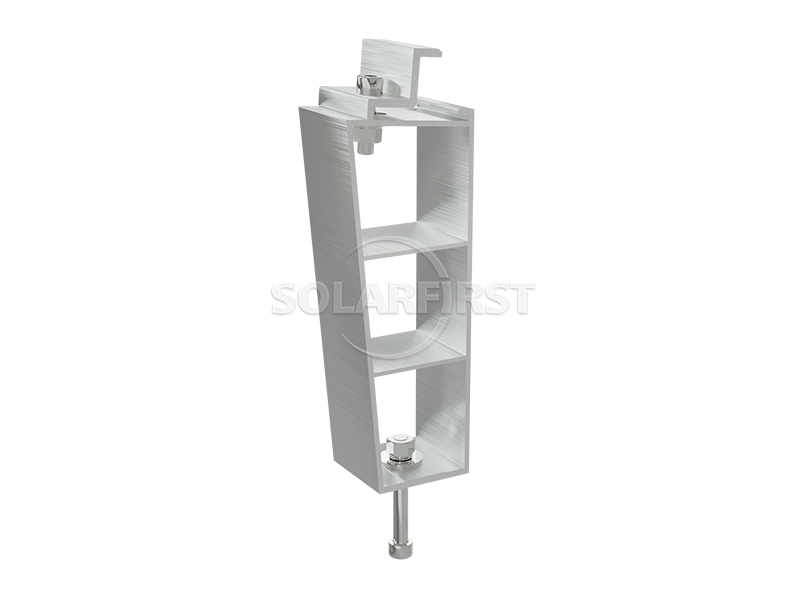

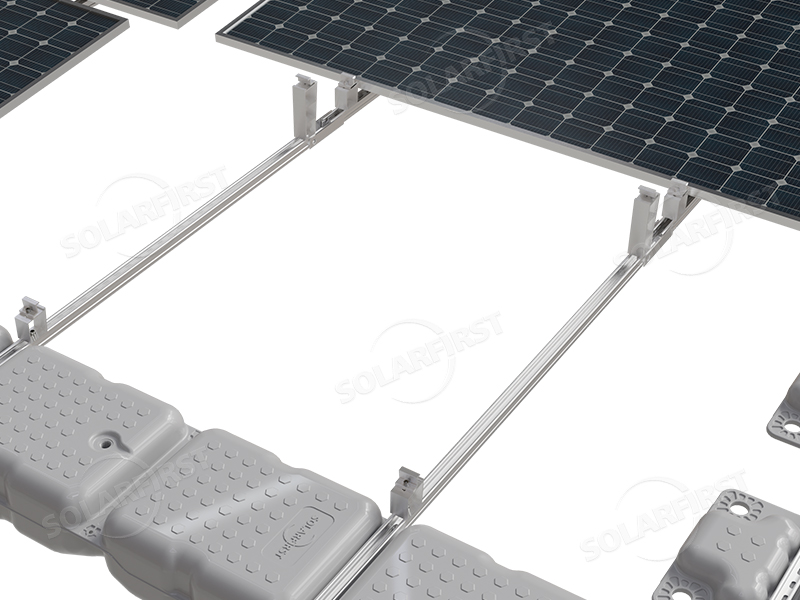

• • 安装效率高：导轨和前后支撑结构设计相对简单，安装过程清晰，施工操作方便，可在一定程度上缩短现场作业周期。

• • 灵活的布局调整：光伏组件之间的间距可根据不同纬度和安装倾斜角度的实际要求进行自适应调整，这有利于提高光伏组件的聚光效率。

二、系统适应性

• • 可调节安装角度：模块安装倾斜角度支持在 0° 至 15° 范围内调节，方便匹配不同地区的辐照度条件。

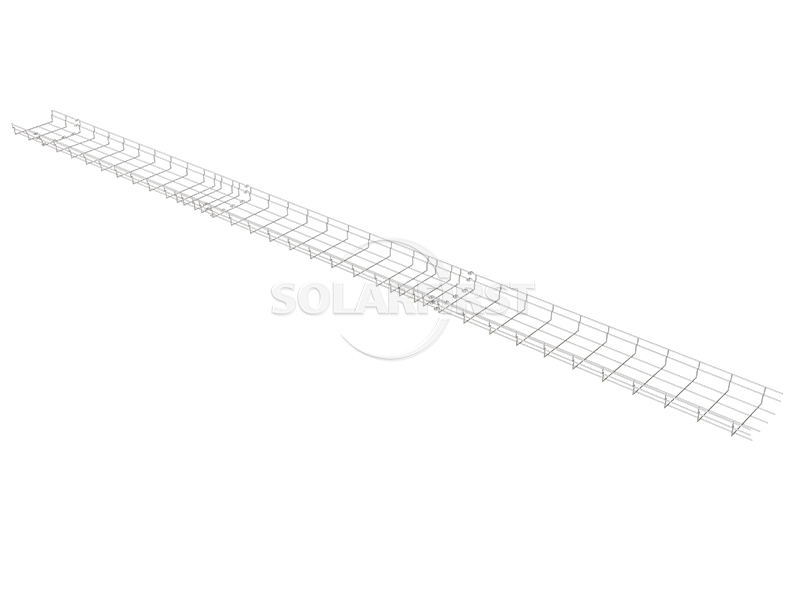

• • 灵活的布线方式：电缆通道可根据场地布局灵活地沿南北或东西方向铺设，可适应不同场地的电缆布线要求。

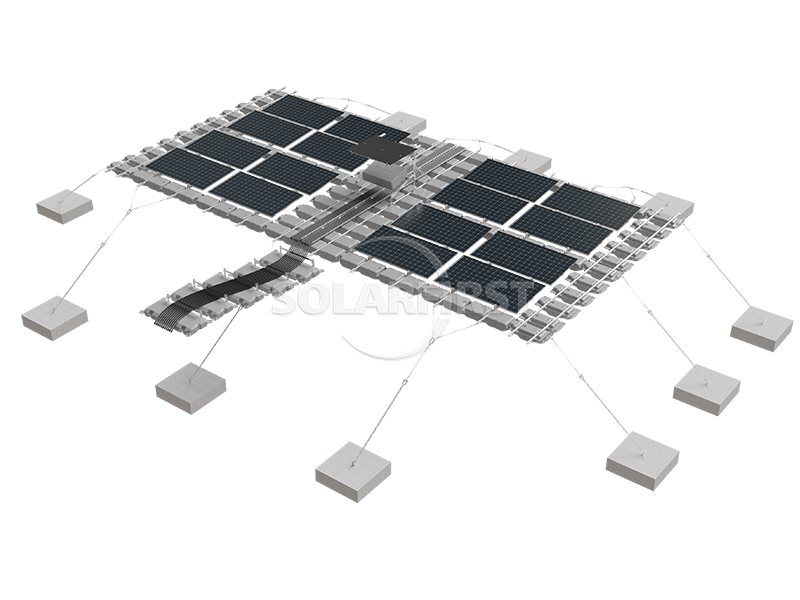

• • 多种锚固方式：支持多种锚固方案，如陆上桩锚、水下桩锚、混凝土块锚固等，可适应不同水体底部不同的地质条件。

三、安全性能优势

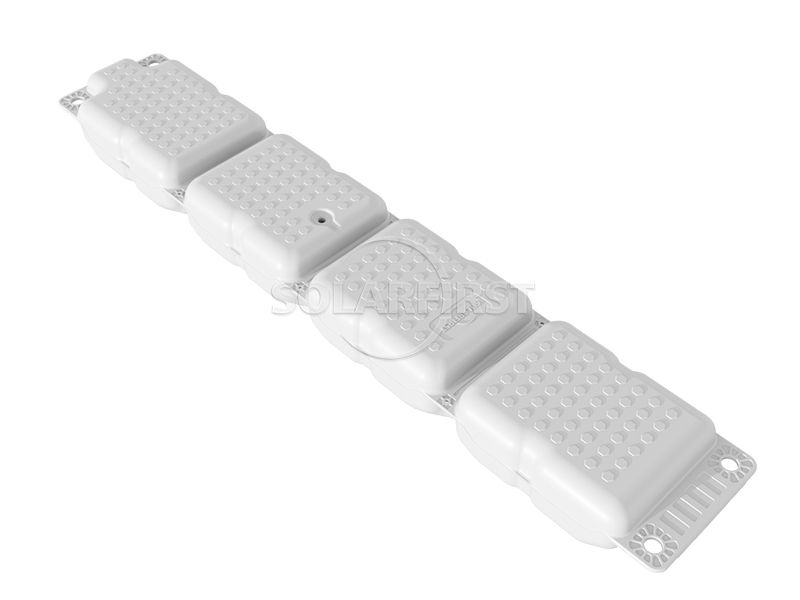

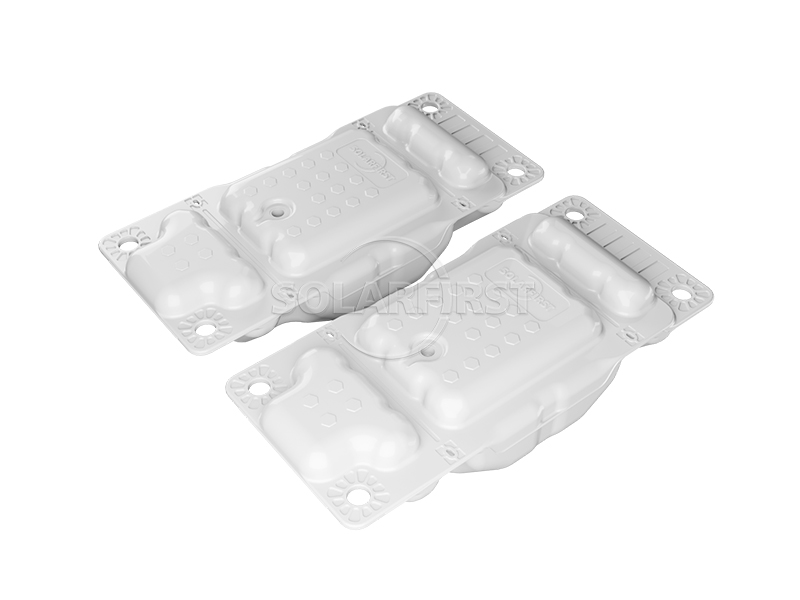

• • 操作维护安全设计：操作维护通道宽度不小于460mm，浮体单位面积浮力大于198kg/㎡。操作维护通道采用重叠式设计，有助于稳定传递浮力，为操作维护人员提供一定的安全保障。

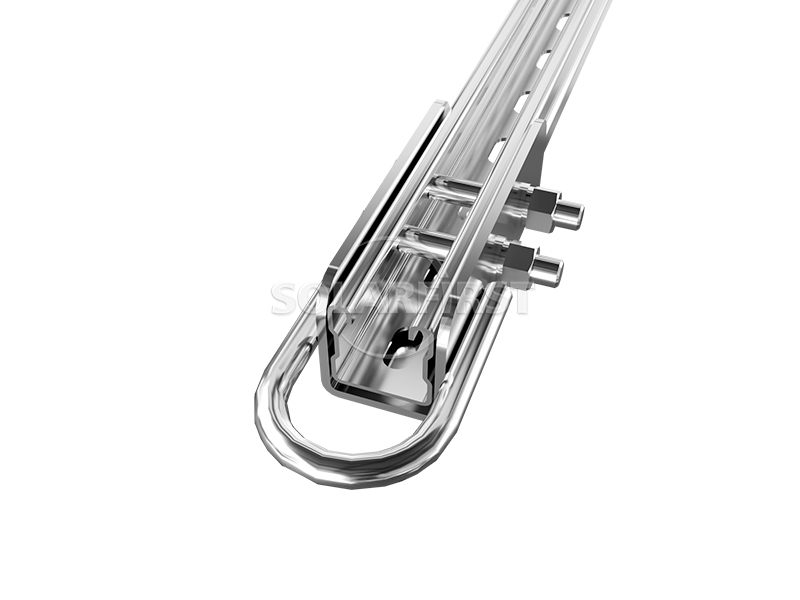

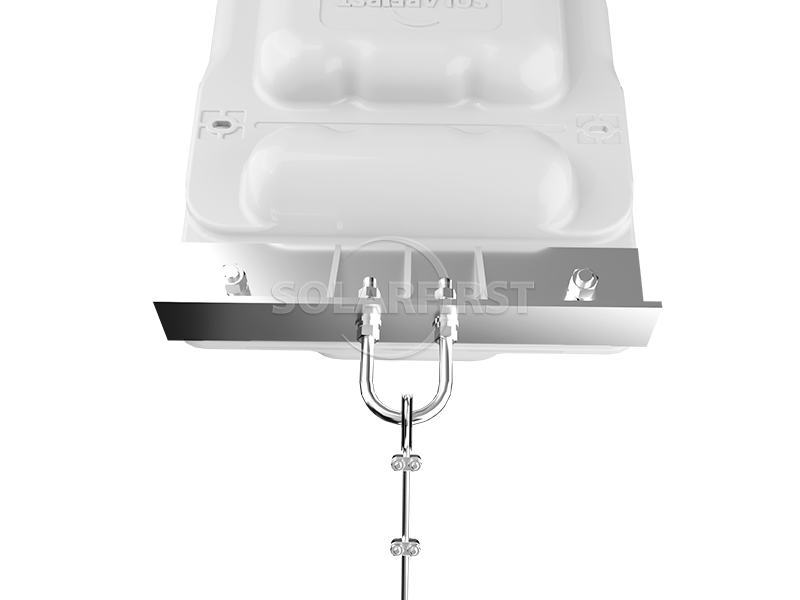

• • 载荷释放设计：U形钢连接件采用铰接结构，可在风浪等环境载荷下释放一定程度的力，对系统的整体稳定性有积极作用。

• • 抗风性能：经第三方机构SGS在特定测试条件下测试，该系统可承受50米/秒的风速。浮体整体强度良好，测试过程中未观察到任何损坏或明显变形。

• • 全面测试和认证：该产品拥有完整的浮体测试报告，涵盖浮力测试、浮体风洞测试、表面集中载荷测试、环境抗裂性和密度测试以及化学腐蚀测试等多个方面，为产品的可靠性提供了依据。

• • 设计使用寿命：该系统设计使用寿命为 25 年，在合理的运行和维护条件下能够长期稳定运行，满足水光混合系统等长期项目的需求。

四、适用水体

• • 该方法可广泛应用于湖泊、水库、河流（缓流段）和矿区沉陷区等各种水体，对水质条件和水位变化具有一定的适应性，实用性强。

参数

安装	水面
锚定方法	陆上桩锚/水下桩锚/混凝土块锚
表面波浪高度	≤0.5米
表面流速	≤0.5米/秒
风荷载	最高速度可达 60 米/秒
雪荷载	0.5千牛/平方米
倾斜角度	5°、10°、15°
标准	GB50009-2012、EN1990:2002、ASCE7-05/ASCE7-10、AS/NZS1170、JIS C8955:2017
材料	高密度聚乙烯（HDPE）、阳极氧化铝AL6005-T5、不锈钢SUS304、锌铝镁合金涂层钢
保修单	十年保修





适用场景

▪ 水库和湖泊： 不适宜航行或被指定为饮用水源保护区的水域，适合实施鱼太阳能混合或纯光伏发电系统。



▪ 水流缓慢的河流和河道： 水流速度低、水位相对稳定的河段。



▪ 采矿沉陷区： 废弃的矿坑积水，可以有效利用难以复垦的土地资源。



▪ 污水处理厂和水产养殖池塘： 水体的功能与水​​体的整体用途不冲突，可以实现多功能空间利用。



重要提示：

▶ 初步调查要求：

需要对水深、水位波动、最大风速、最大波高、冰载荷（如适用）以及水体腐蚀性进行详细调查。这些数据将作为锚泊和浮体设计的输入信息。



▶ 锚固设计需要特殊评估：

锚固方法和系泊方案应由经验丰富的技术单位根据地质和水文条件进行设计，以避免因锚固失效而导致系统漂移或碰撞。



▶ 防生物污损措施：

在温暖水域长期运行可能会面临藻类和贝类等生物污损问题。建议根据水质情况评估是否需要额外的防污涂层或定期清洗。



▶ 定期检查和维护：

这包括检查浮体完整性、连接器紧固程度、锚固缆绳磨损情况以及电线绝缘情况。建议制定季度或年度维护计划。



▶ 极端天气应对：

在易受台风、强对流和极寒/冰冻等极端天气事件影响的地区，应评估系统在极端载荷下的安全性。可能需要进行临时加固或调整部件倾斜角度。



▶ 生态和环境影响：

漂浮式光伏系统可能会影响水下照明和溶解氧。建议在环境敏感水域事先进行生态影响评估，并根据需要设置透光区或增氧设备。





概括

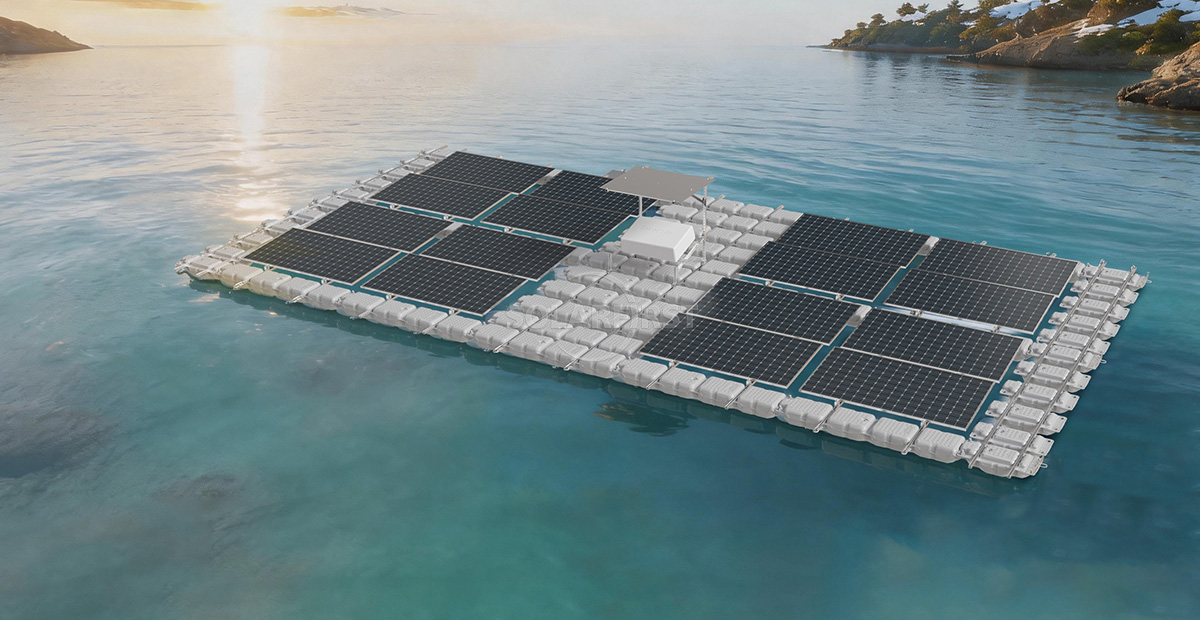

漂浮式光伏系统将光伏发电与水域空间相结合，提供了一种技术解决方案。该产品基于模块化漂浮结构，采用可调节支架、铰链式连接器和多种锚固方式，并针对易于安装、系统适应性和结构安全性进行了专门设计。第三方测试验证了其在典型运行条件下具有良好的抗风性能和长期运行潜力。该系统适用于各种非通航水域，例如湖泊、水库和煤矿沉陷区。然而，在实际工程应用中，需要根据具体的水文、地质和气象条件进行定制设计和定期维护，以确保系统在整个生命周期内的稳定性和安全性。
