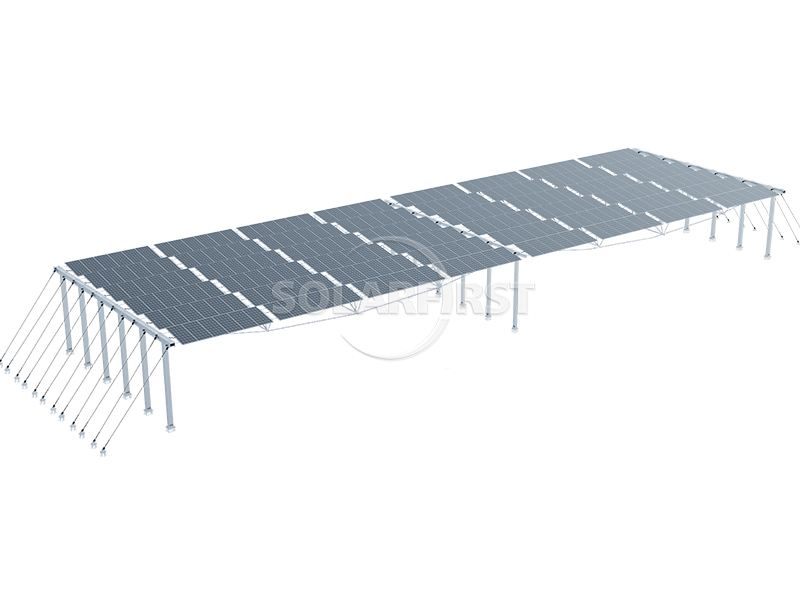

双层斜拉式柔性光伏（PV）支撑系统采用上下两层索桁架结构，通过预应力钢绞线形成承载和稳定的双层索网。该系统可实现更大的跨度（通常为30-40米）和更高的净空高度（通常低于8米）。与传统的固定支撑相比，该系统可减少基础用量（数据显示约为55%，但实际数值因布局而异），因此适用于需要减少地面扰动或提高土地利用率的光伏项目。该系统主要用于污水处理厂、农光互补和渔业光伏互补等领域，并可适应包括山地、丘陵、平原、沙漠和沿海地区在内的各种地形。
产品描述

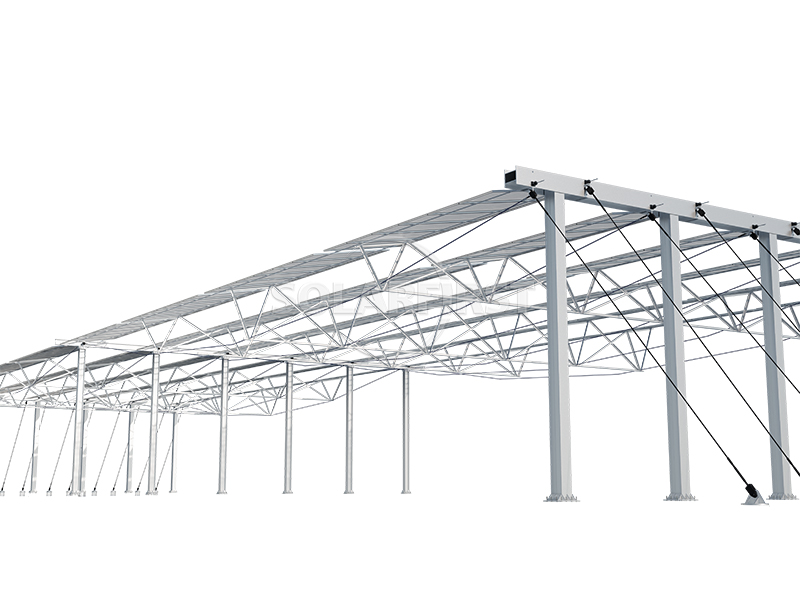

从技术角度来看，双层索柔性支撑系统通过上下两层索之间的支撑杆或索，形成稳定的空间承载力体系，使构件阵列具有良好的抗风刚度和变形协调性。上层索主要承受竖向荷载，下层索提供反向预应力和稳定作用，共同限制风雪等动态荷载作用下的位移幅度。该结构对施工张拉和锚固精度要求较高，但建成后可提供相对规整的构件安装面。构件可水平或垂直布置，固定角度一般不超过20°，并可根据项目需求在一定范围内进行定制。

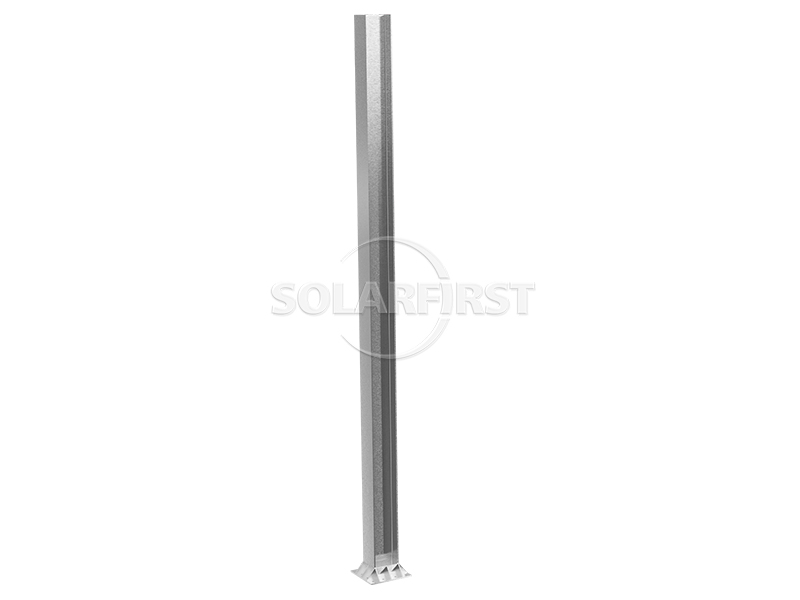

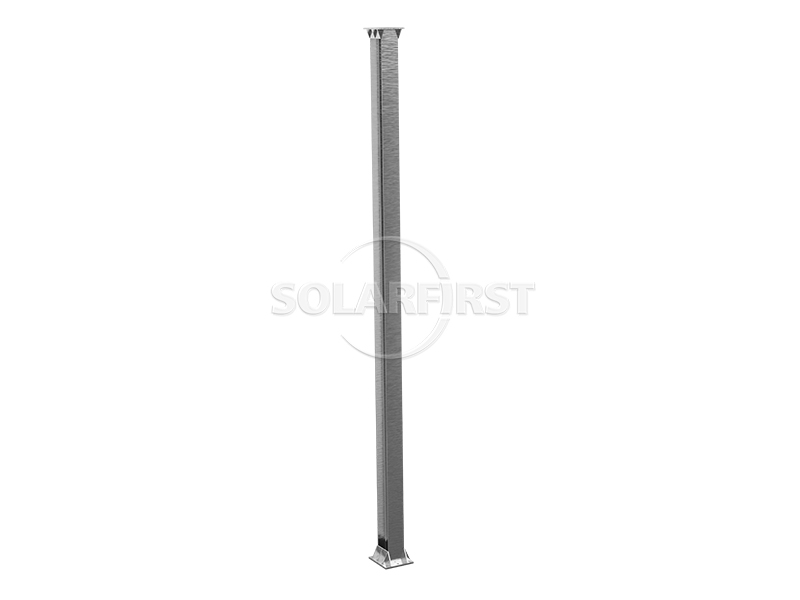

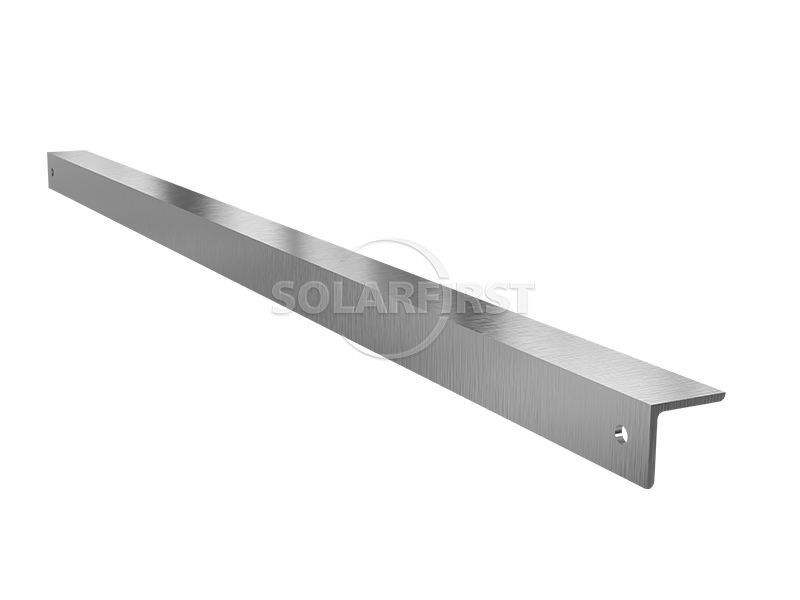

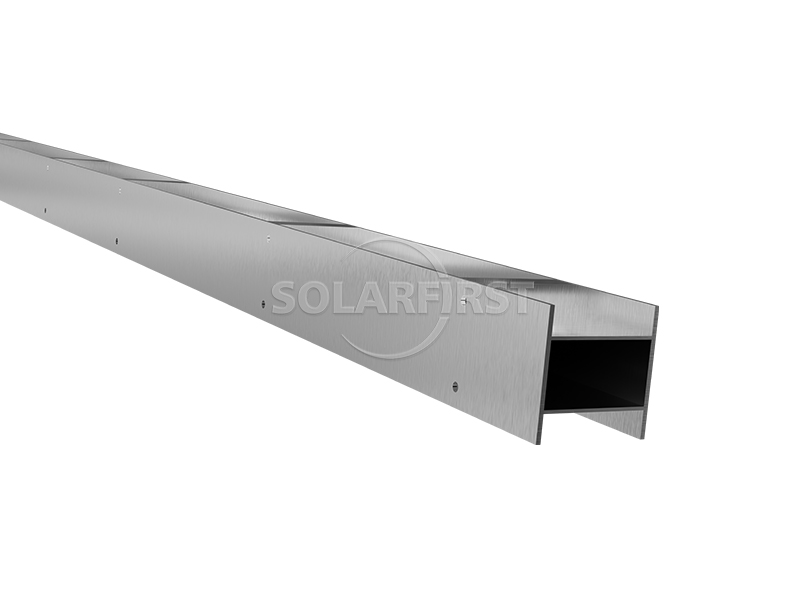

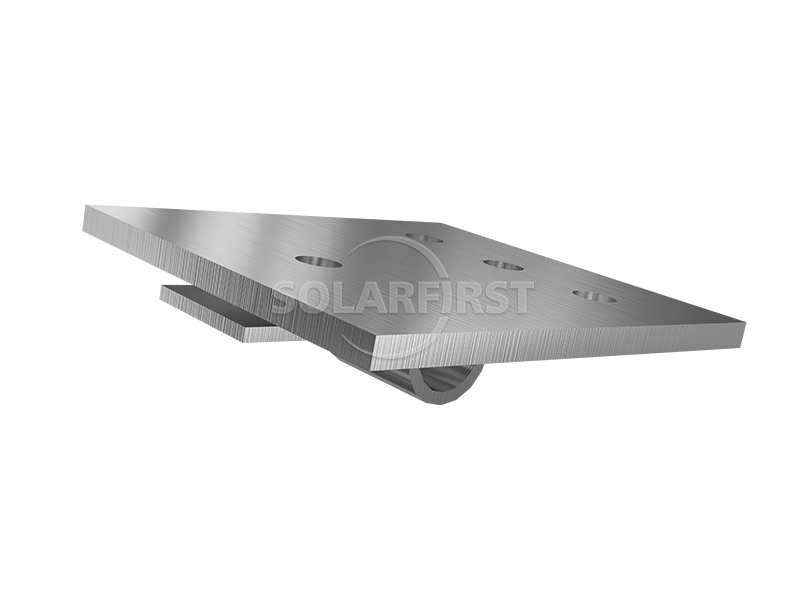

产品组件
优势
▶ 所需基础相对较少：
与传统的固定支撑相比，在相同承载能力下，基础数量可减少约 55%（具体数量取决于布局和地形）。
▶ 大跨度和高净空：
下方空间充足，可用于农业种植、水产养殖或设备通行。
▶ 较强的地形适应能力：
适应山地、丘陵、平原、沙漠和沿海地区。
▶ 优异的抗风性能：

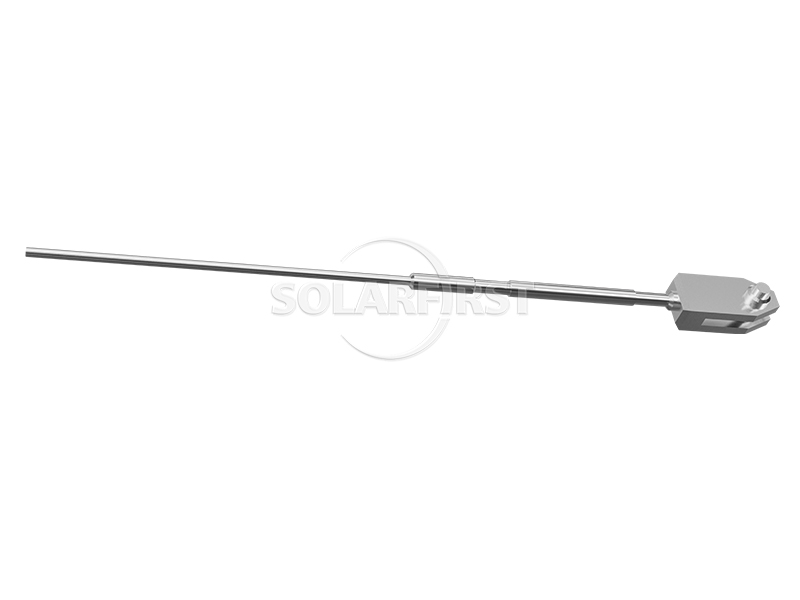

双层索桁架结构有助于提高整体刚度；该系统配备南北向稳定拉杆和抗风索，进一步增强稳定性。
▶ 多种防腐蚀方案：
根据环境腐蚀程度，可以选择不同锌层重量的热浸镀锌钢绞线、锌铝镁钢绞线和钢绞线。
▶ 成本效益：
虽然初始投资可能高于传统支持方式，但考虑到长期稳定性和土地利用效率，它可能具有更高的成本效益。.
参数
| 基本类型 | PHC/现浇桩 |
| 模块数组 | 风景/人像 |
| 模块固定 | 螺栓/夹具 |
| 角度 | ≤20°（可定制） |
| 环境温度 | -20°C至60°C |
| 材料 | Q235B/Q355B/Q420/等等。 |

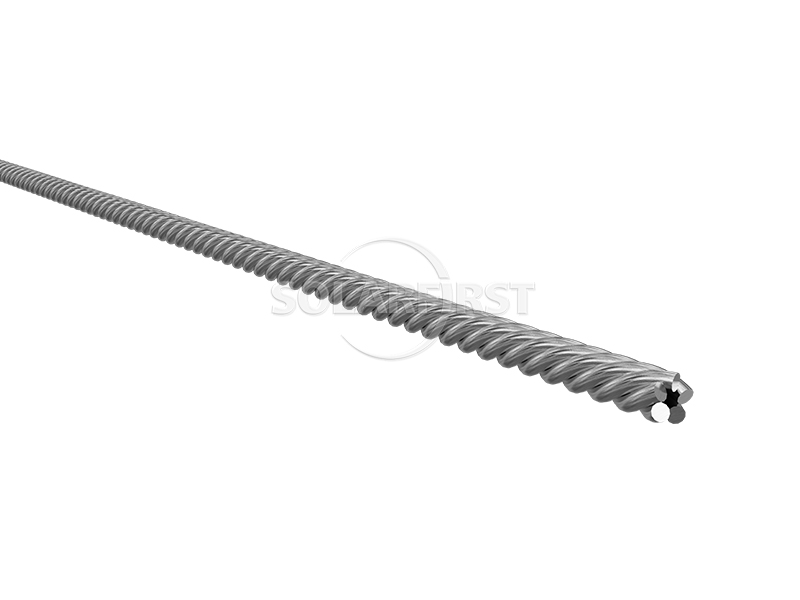

| 钢绞线 | 高强度低松弛预应力镀锌钢绞线 |

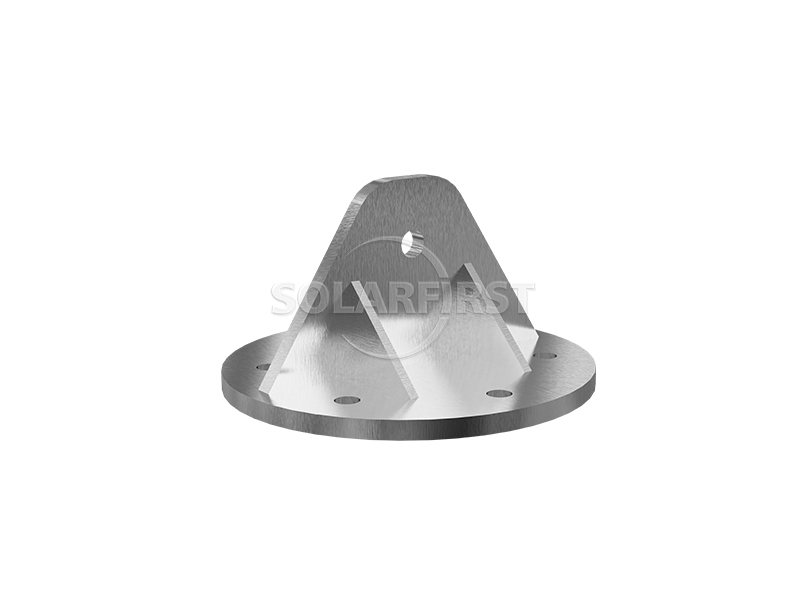

| 锚固装置 | 挤压式锚栓/夹式锚栓（带锁定装置） |
| 涂层 | 紧固件镀锌层厚度大于 45 微米； 结构镀锌层厚度>65微米； 锌铝镁双面重量>275克/米； 钢绞线单位面积锌层重量：190克/米~350克/米。 |
适用场景

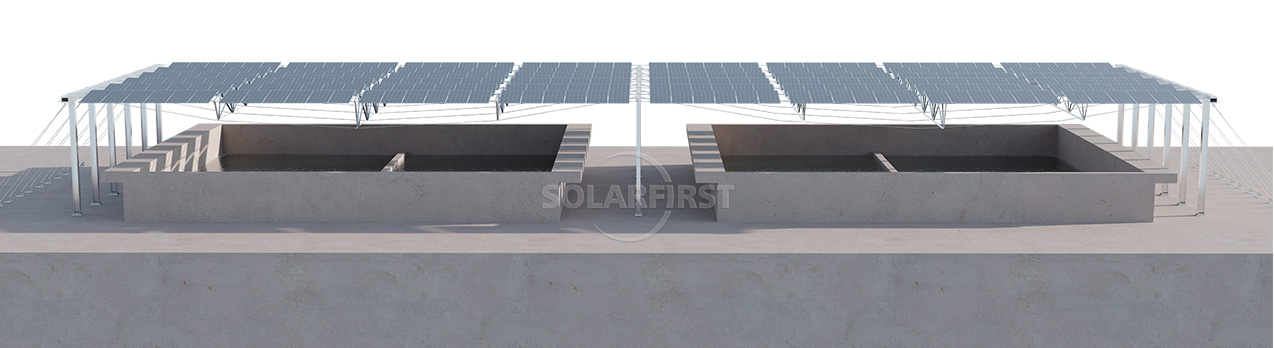

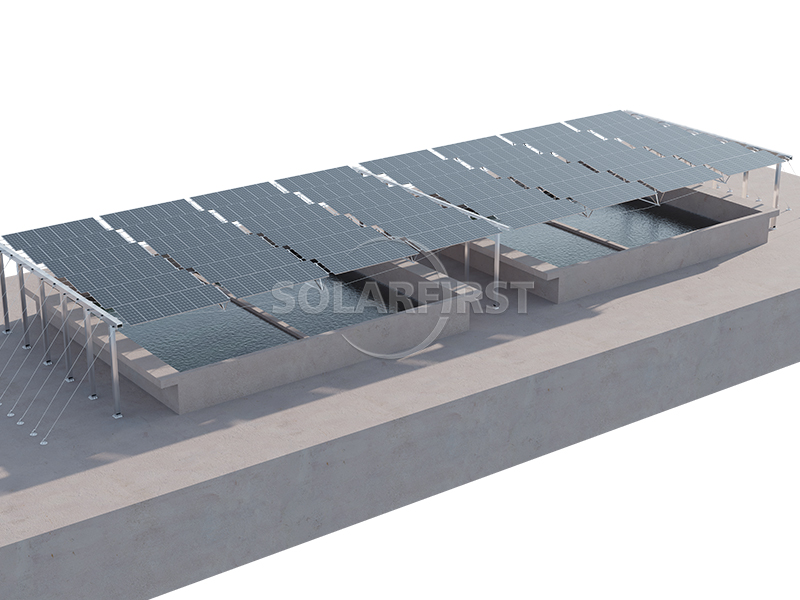

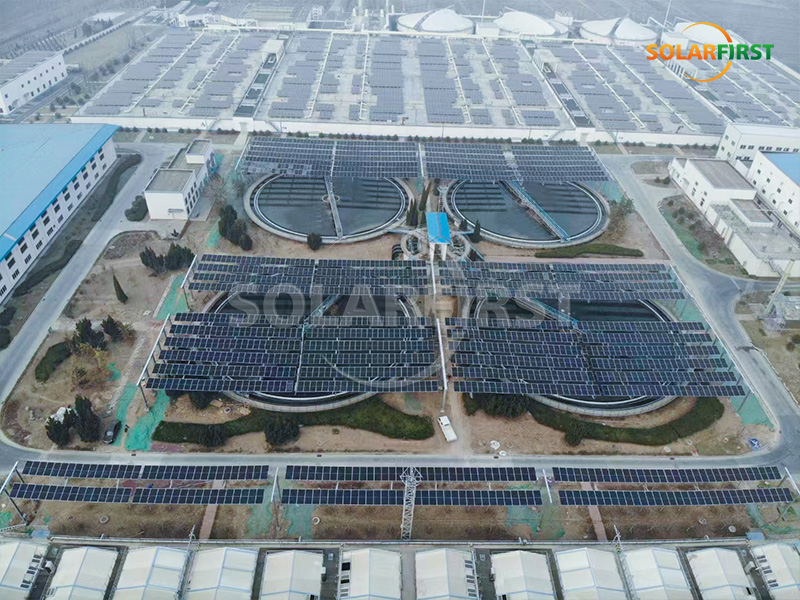

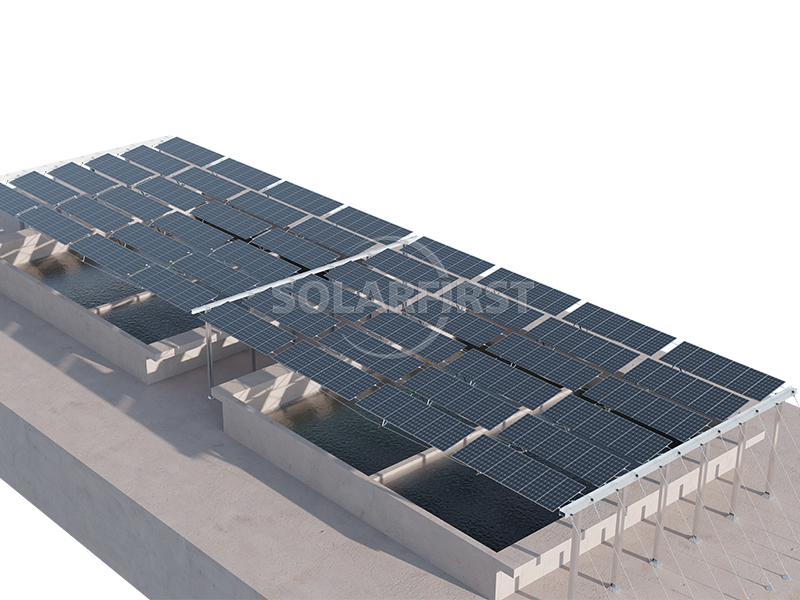

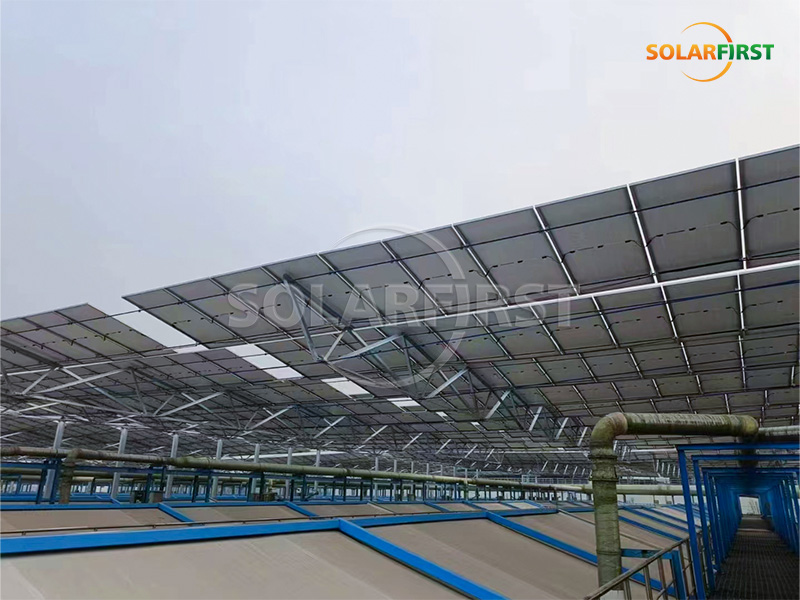

▪ 污水处理厂（利用水箱上方的空间，最大限度地减少对运行和维护的干扰）
▪ 农业太阳能混合建筑（净空高、跨度大，便于机械进出和自然采光）
▪ 水产养殖-太阳能混合（最大限度地减少水域覆盖面积，为水产养殖留出空间）
▪ 山区/丘陵地区（地基较少，减少挖掘量）
▪ 平原/沙漠/沿海地区（可匹配和选择防腐蚀和抗风解决方案）
▪ 高风环境或变形要求严格的项目
重要提示：
▶ 施工精度要求高：
张拉和锚固必须按照设计预应力值进行。建议由具有柔性脚手架施工经验的人员进行操作。
▶ 定期检查零部件紧固件：
螺栓和夹具可能会在风震作用下松动；这应该纳入维护计划中。
▶ 防腐蚀措施的选择应与环境相匹配：
在高湿度、高盐雾的沿海地区，建议使用锌含量较高的镀层或锌铝镁合金。
▶ 考虑大跨度构件应力一致性：
评估缆索变形对框架的影响；如有必要，增加中间支撑或调整张紧方案。
▶ 角度自定义功能有限：
固定角度通常≤20°；超过此角度需要单独评估。
选择建议（单层 vs. 双层）
▪ 单层柔性结构：适用于跨度要求低、风荷载较小的项目。
▪ 双层柔性结构：更适合对稳定性、抗风性和底层空间利用率要求较高的项目。
▪ 在做出决定之前，应进行详细的现场调查、风洞试验数据验证和完整的生命周期成本效益分析。
认证和安全记录
Solar First预应力悬索系统已通过CPP和RWDI风洞试验认证。试验结果表明，在特定设计条件下，该系统能够承受相当于较高风速（例如15级台风）的风荷载。实际抗风性能需根据项目现场的风压、地形和施工质量等因素综合评估。
公司拥有专业的研发团队和实验室，不断优化产品结构性能。
概括
双层斜拉式柔性光伏（PV）支架为降低基础要求、实现更大跨度和更高净空提供了一种可行的解决方案。其双层斜拉桁架结构有助于提高抗风刚度和控制变形，但也对设计、安装、运行和维护提出了更严格的要求。该产品适用于各种地形，在涉及陆地或水域的混合用途项目中展现出独特的结构特性。用户应根据具体地形、跨度、净空、耐腐蚀要求和施工能力进行全面评估，避免直接采用传统的支撑系统。
