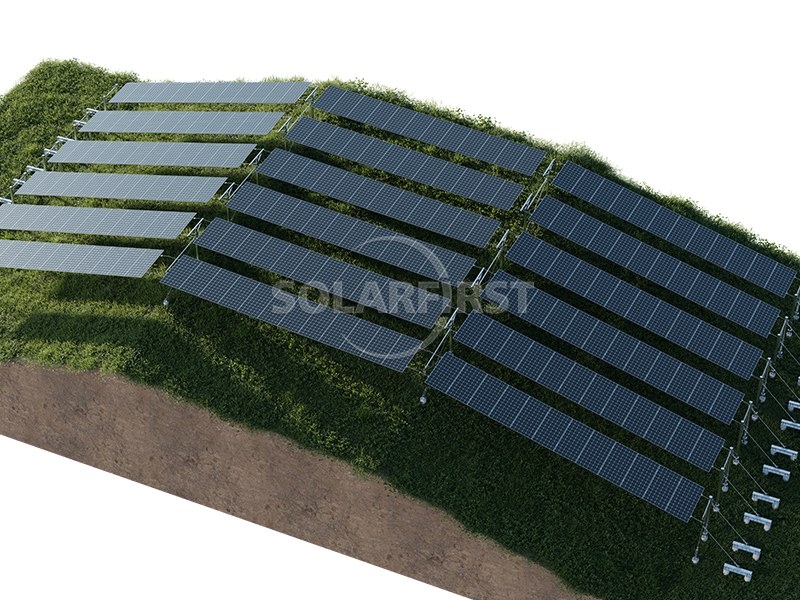

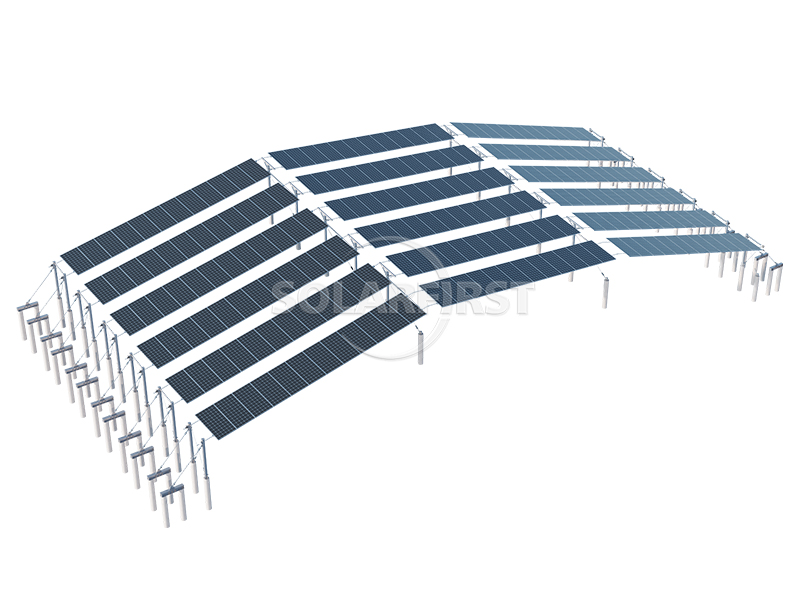

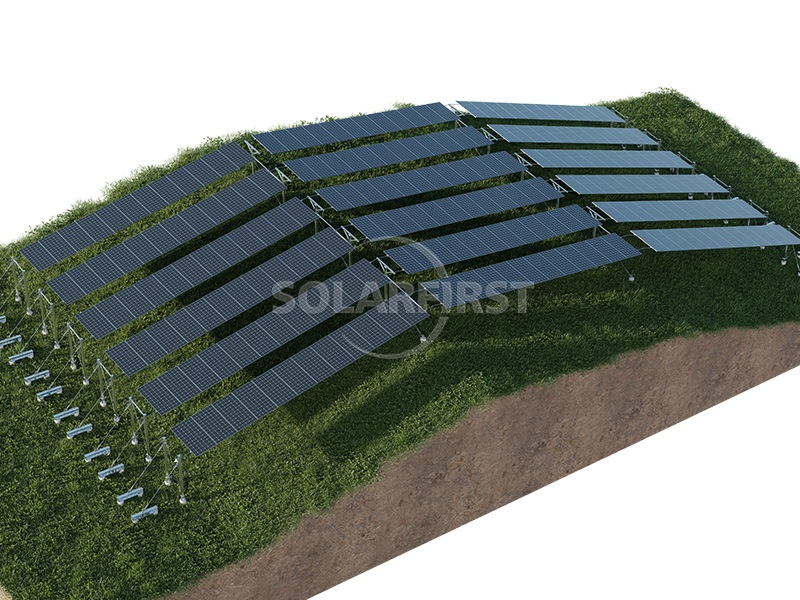

单层索柔性光伏（PV）支撑系统是一种以预应力钢绞线为主要承重构件的光伏组件支撑系统。与传统的钢结构支撑不同，它采用张拉钢索而非刚性梁，通过立柱和锚固系统形成稳定的承重结构。该产品适用于跨度较大或地形条件复杂的光伏电站项目，并具有减少桩基数量和钢材消耗的潜力。
颜色 :
Silver (hot-dip galvanized) / Silver-gray (zinc-aluminum-magnesium coated)认证 :
CE, TÜV, ISO9001, SGS材料 :
Hot Dip Galvanized Steel, Zn-Al-Mg pre-coated steel, Stainless Steel SUS304产品来源 :
Tianjin, Fujian航运港口 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
产品描述

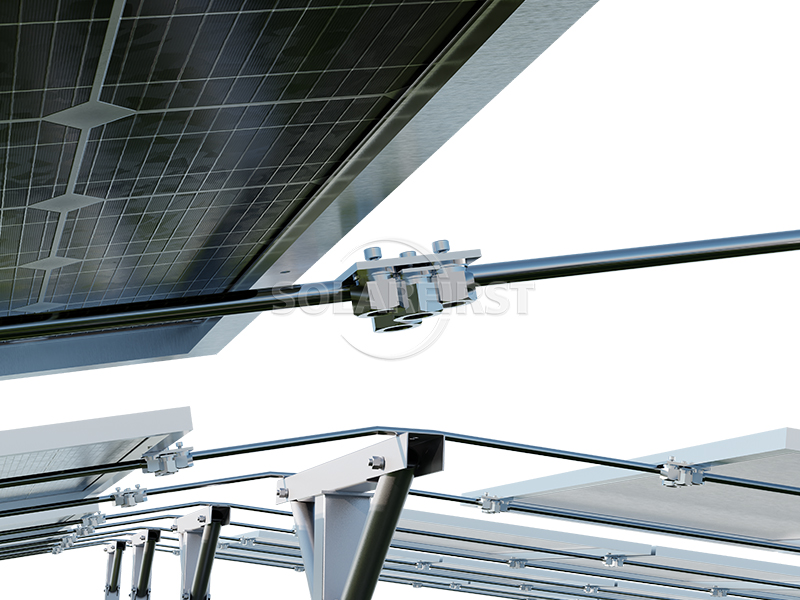

单层斜拉式柔性光伏支架的工作原理与悬索桥类似：高强度钢绞线两端固定于立柱或地锚，预应力后获得初始刚度，光伏组件直接安装在两根平行钢索上。其力学行为具有几何非线性，即结构在荷载作用下会发生一定的位移，该位移通过钢索张力的变化来平衡。这种结构通常采用“单跨”布置，每对立柱构成一个独立的跨度，组件沿跨度方向连续布置。与双层索系统（承重索+稳定索）相比，单层索结构更为简单，但对抗风设计和施工张力控制的要求更高。

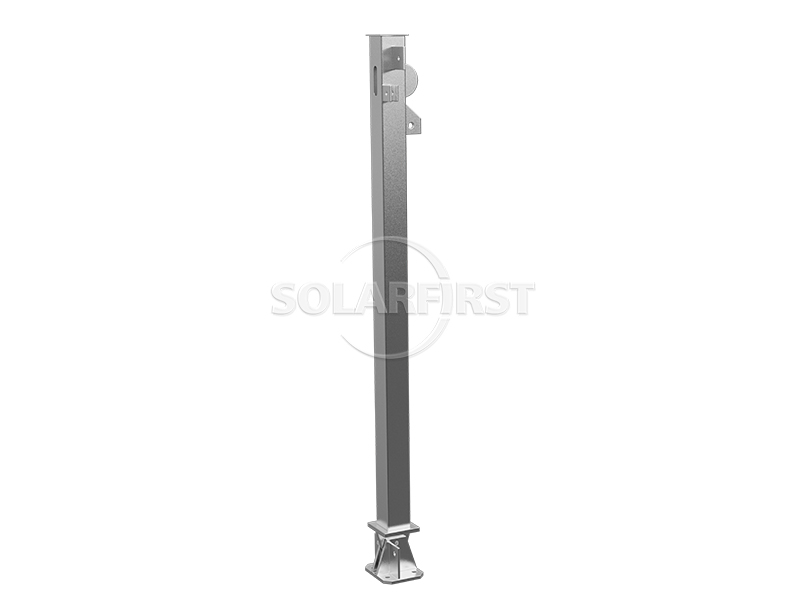

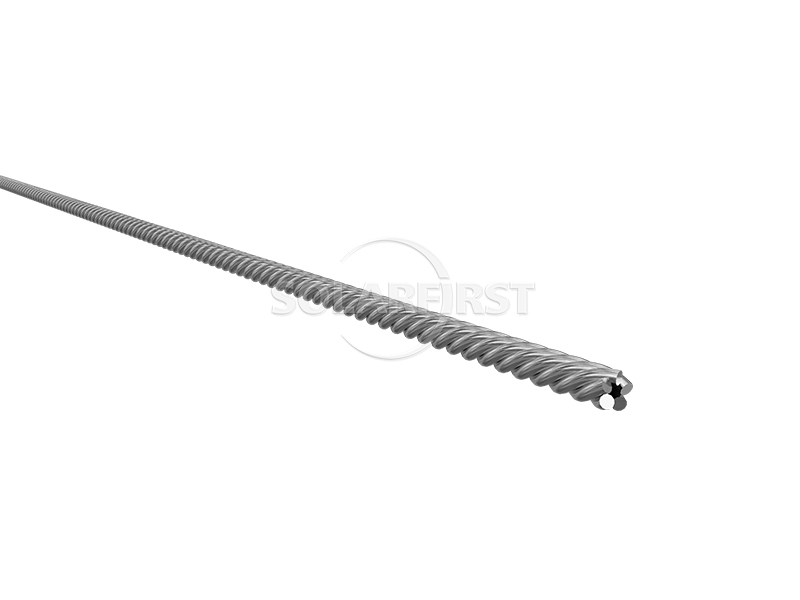

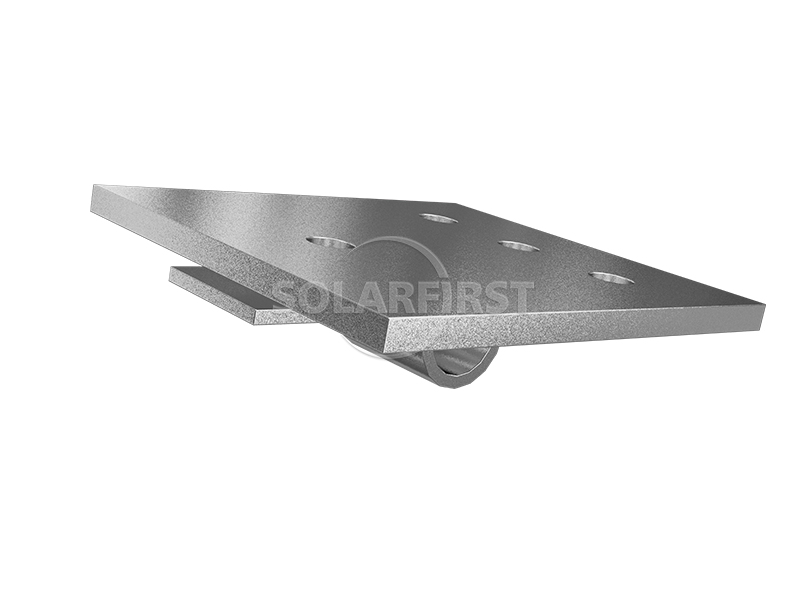

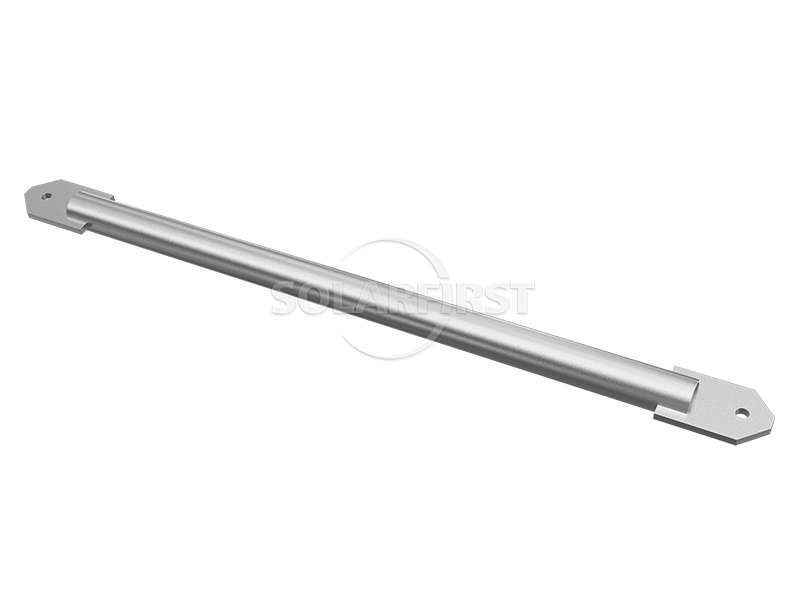

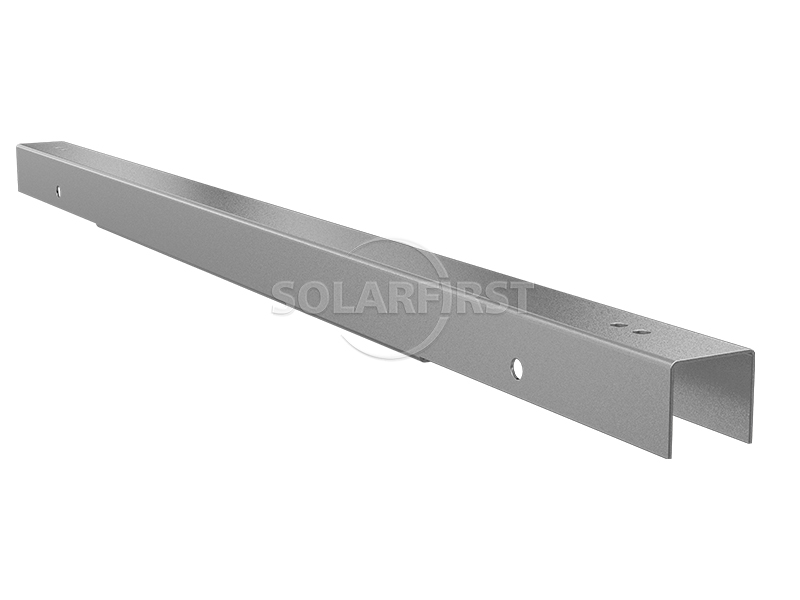

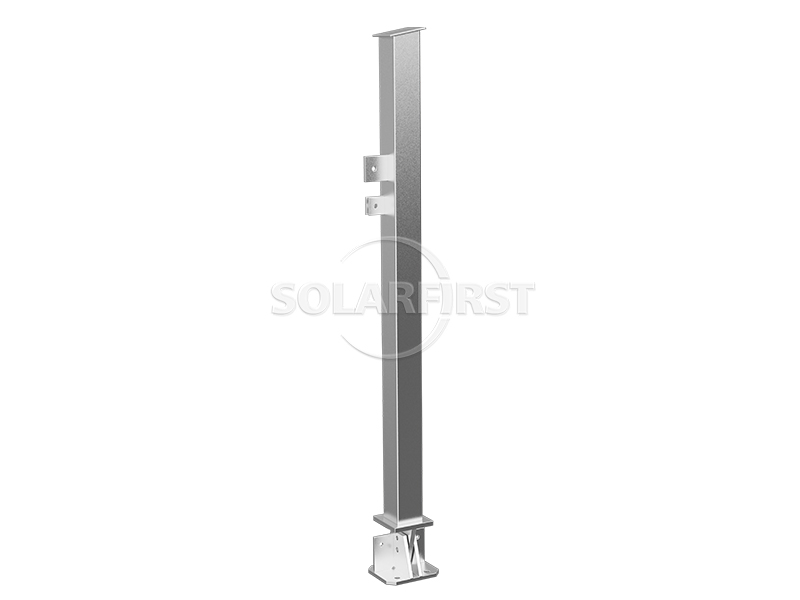

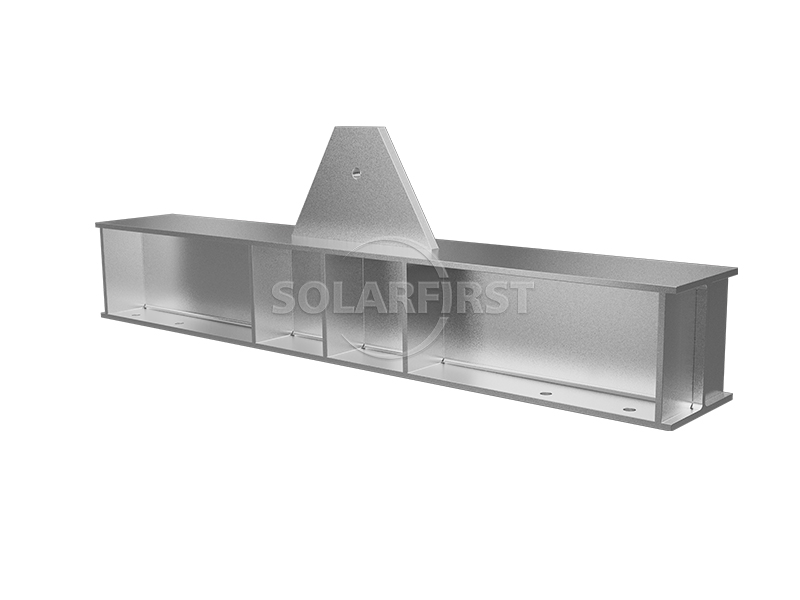

产品组件
优势
▶ 减少桩基础数量：
由于单跨长度为 15-20 米，与传统的固定支撑相比，相同安装容量所需的立柱数量通常减少约 20%，这有助于降低基础建设成本并减少土地扰动。
▶ 降低钢铁消耗量：
总体钢材消耗量通常约为 20 吨/兆瓦，与传统刚性支架相比，可节省约 30%，这有助于降低材料成本和运输重量。

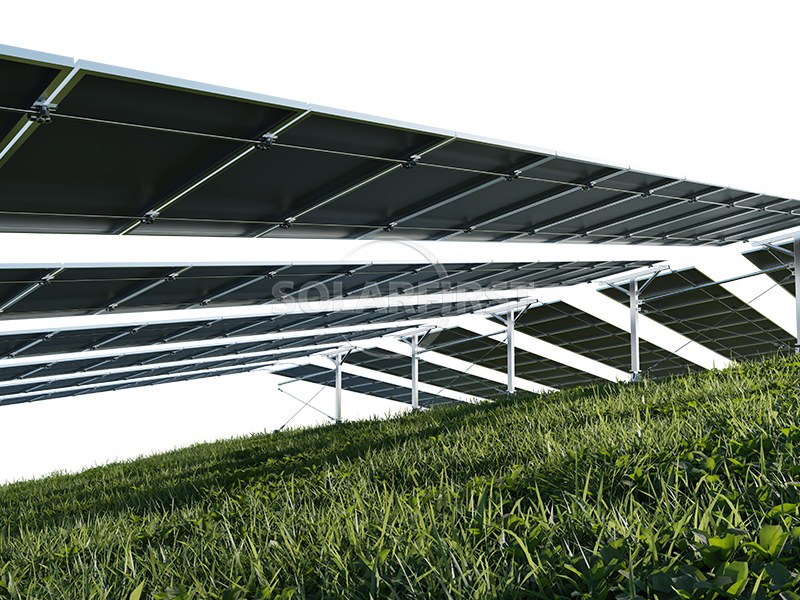

▶ 良好的地形适应能力：

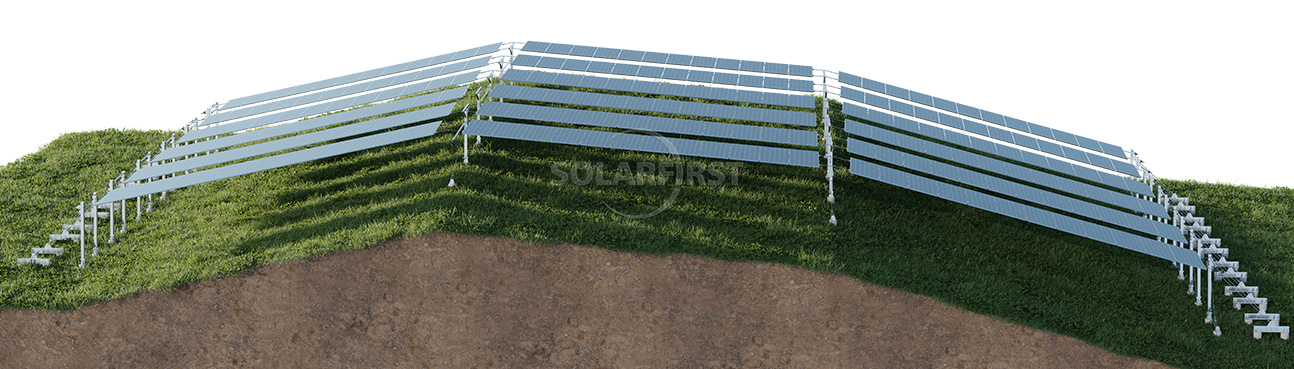

它可以适应起伏不平或不平坦的地形，如山脉、丘陵、池塘和沙漠，无需大规模的土方工程平整，对原始地形造成的破坏也极小。
▶ 更高的净空高度：
模块底部一般距离地面 2.5-6 米，便于下方进行农业耕作、水产养殖或车辆通行，从而提高整体土地利用率。
▶ 结构相对简单：
结构形式简单，钢绞线一次性张紧，从而减少了安装步骤，并有可能缩短施工周期。
参数
| 基本类型 | PHC/现浇桩 |
| 模块数组 | 风景/人像 |
| 模块固定 | 螺栓/夹具 |
| 角度 | ≤30°（可定制） |
| 环境温度 | -10°C至60°C |
| 材料 | Q235B/Q355B/Q420/等等。 |
| 钢绞线 | 高强度低松弛预应力镀锌钢绞线 |
| 锚固装置 | 夹式锚（带锁定装置） |
| 涂层 | 紧固件镀锌层厚度大于 45 微米； 结构镀锌层厚度>65微米； 锌铝镁双面重量>275克/米； 钢绞线单位面积锌层重量：190克/米~350克/米。 |
适用场景
▪ 农业-太阳能混合项目：更高的净空允许在下方进行机械化耕作或种植喜阴作物。
▪ 水产养殖-太阳能混合项目：大跨度减少了水下桩基的数量，最大限度地减少了对捕鱼活动和池塘清理的影响。
▪ 山地和丘陵光伏电站：可根据地形坡度进行布置，减少开挖和填筑工作。
▪ 废弃矿坑或修复场地：对地基承载力的要求相对灵活，且对周围环境的扰动最小。.
重要提示：
▶ 抗风设计需要专门的分析：
柔性结构对风荷载非常敏感。在风速高或湍流强烈的地区，应进行风洞试验或详细的数值模拟，必要时应加装抗风索。
▶ 预应力必须严格控制：
拉力不足可能导致结构刚度不足和构件变形；拉力过大则会增加锚固端和立柱的负荷。建议由专业施工团队使用测力设备进行拉力测量。
▶ 适用范围有一定的范围：
单层索结构的经济合理跨度通常在20米以内。超过此范围，刚度和稳定性将显著下降；此时可考虑采用双层索方案。
▶ 低温环境需要验证材料的适应性：
该产品规定环境温度极限为-10°C。如果应用于严寒的冬季地区（例如低于-20°C），则需要对钢材的低温冲击韧性和钢绞线的低温性能进行额外验证。
▶ 长期维护需要注意锚固点和电缆：
应定期检查锚固防松装置的状况和钢绞线的腐蚀情况，尤其是在沿海地区或工业污染地区。
▶ 组件的安装顺序有相关要求：
应从一端到另一端连续安装，以避免单点受力过大，导致钢索扭曲或过度变形。
概括
单层斜拉式柔性光伏支架是一种结构简单、材料用量少的解决方案。其跨度为15～20米，净空小于6米，具有经济优势和地形适应性强的特点，尤其适用于农光共存项目、渔光共存项目以及山区。该产品在减少桩基和钢材用量方面表现出色，但抗风设计和预应力施工控制是关键的技术方面。用户在选择支架系统时，应综合评估项目现场的风环境、温度条件和跨度要求，必要时可考虑采取抗风索加固措施。总而言之，单层斜拉式柔性支架为光伏电站提供了一种可行的刚性支架替代方案，有助于提高土地利用效率并降低建设成本。

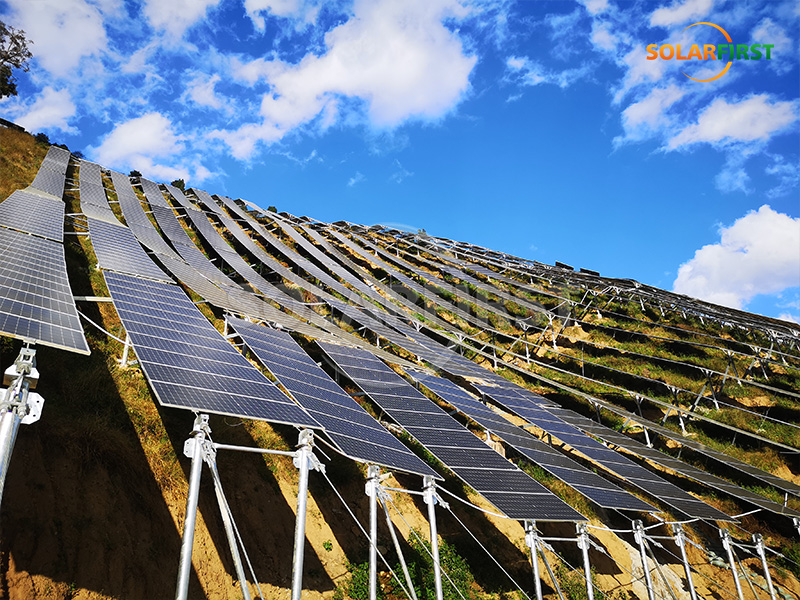

太阳能优先项目参考
