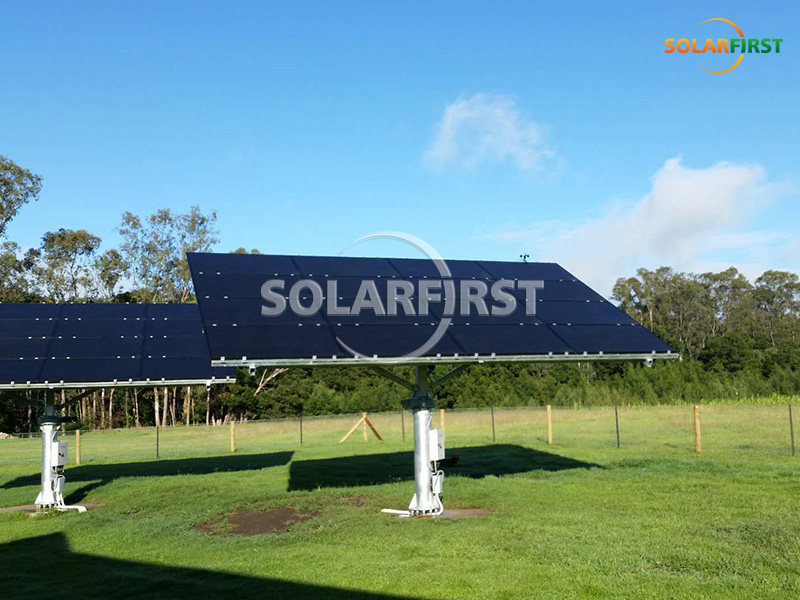

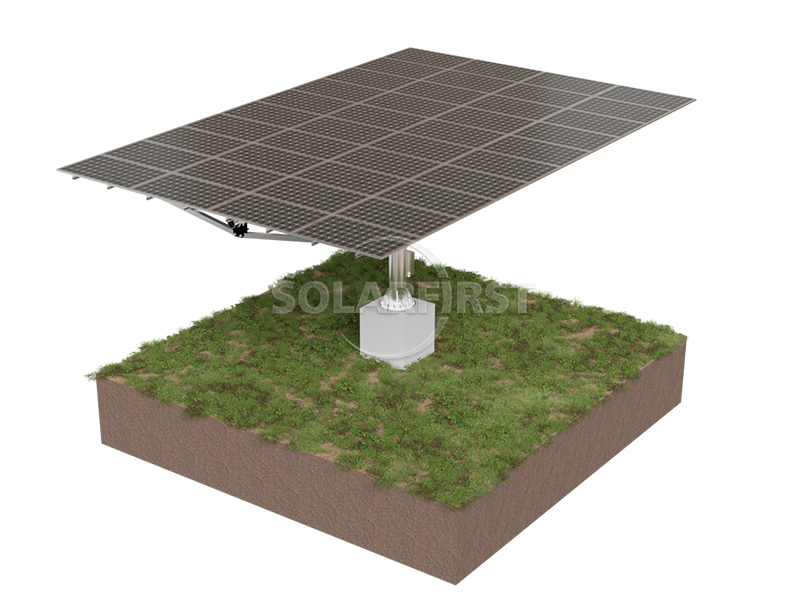

本产品是一款双轴跟踪系统，可通过水平和垂直方向的角度调节，使光伏组件更有效地与太阳在空间中的位置保持一致。与固定支架或单轴跟踪系统相比，双轴设计可在不同季节和不同时间段实现更高的太阳能接收潜力。该系统采用模块化单元布局，每个跟踪单元均独立驱动并配备远程监控功能，使其适用于对发电量提升要求较高的地面电站场景。
产品描述

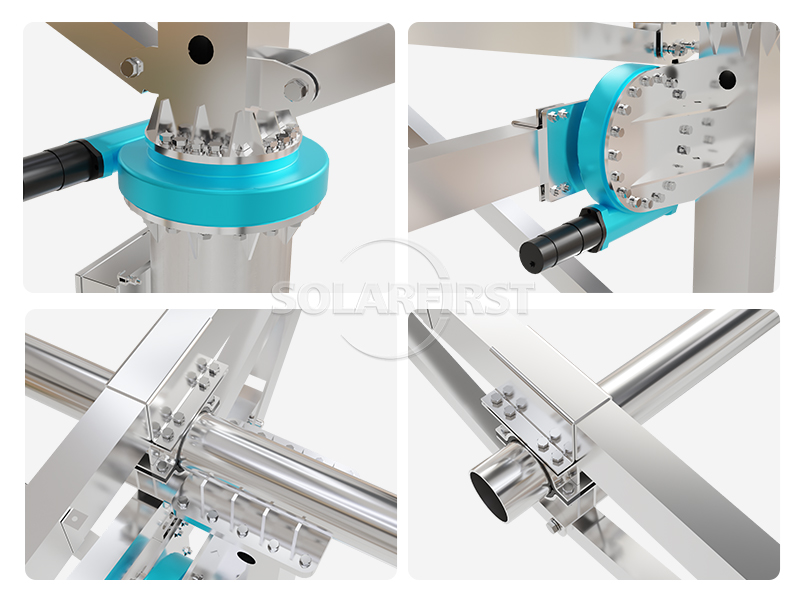

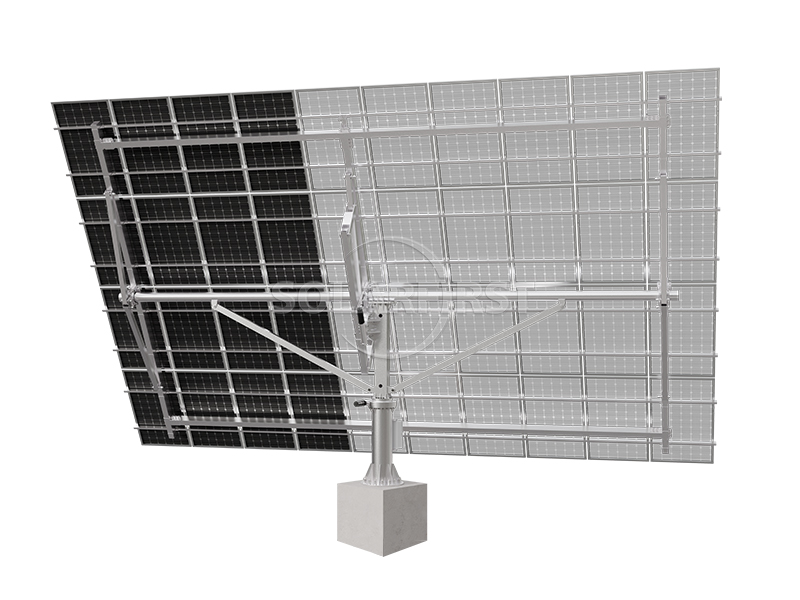

这套双轴跟踪系统由立柱、旋转减速器、空间框架结构和控制系统组成。每个跟踪单元最多可配置40个组件（组件数量可根据项目需求定制）。水平跟踪范围为±120°，俯仰角范围为0°至60°，涵盖了太阳方位角和高度角在一天中的主要变化范围。
该驱动方式采用闭环时间控制+GPS信号辅助。MCU控制器根据所在位置的经纬度、实时时间以及可选风速计的数据自动调节电机动作。系统支持反向跟踪，可降低清晨和傍晚时分阵列间遮挡的影响。通信方面，系统提供无线或有线接口，方便维护平台集中监控各支撑单元的运行角度、故障状态及其他信息。系统还具备夜间和大风条件下的自动复位功能，有助于降低长期待机期间的风载荷和机械磨损。

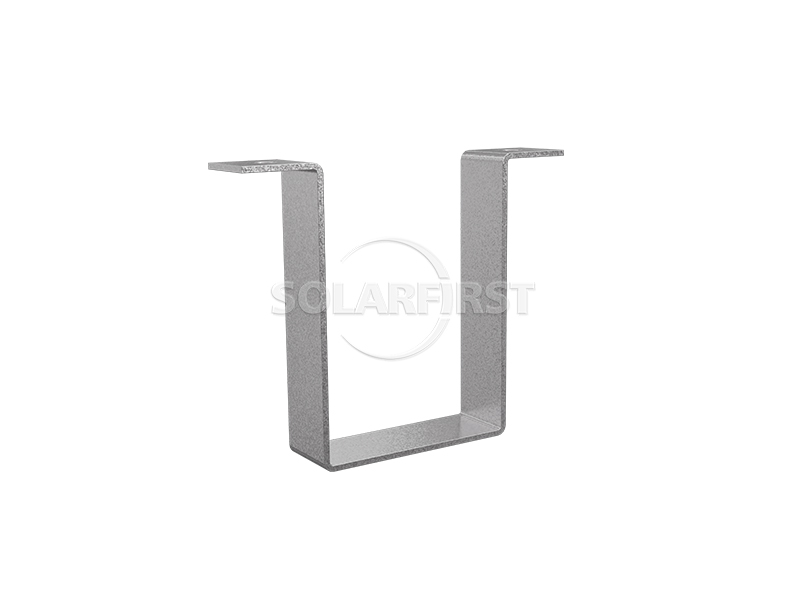

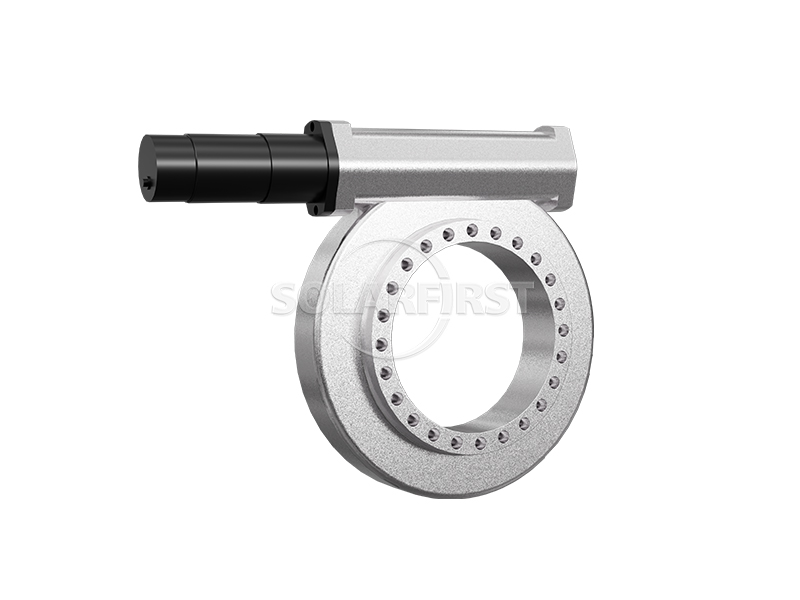

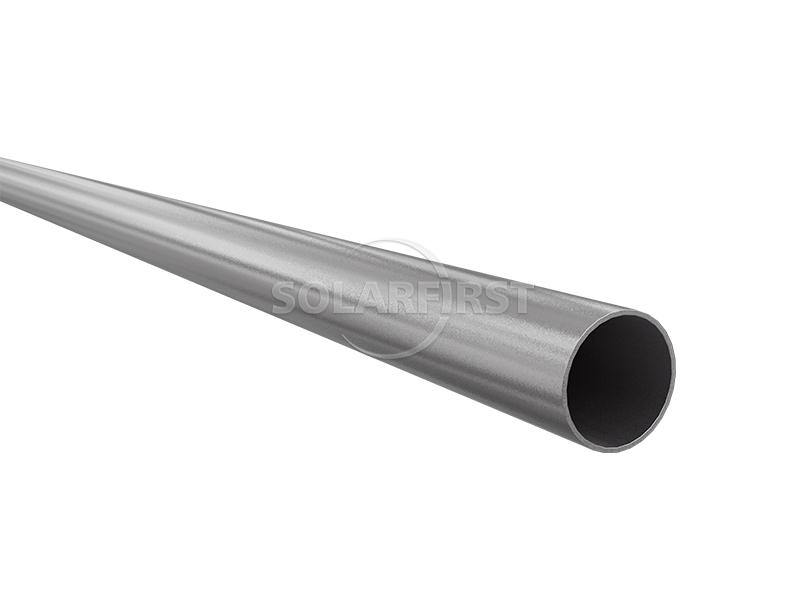

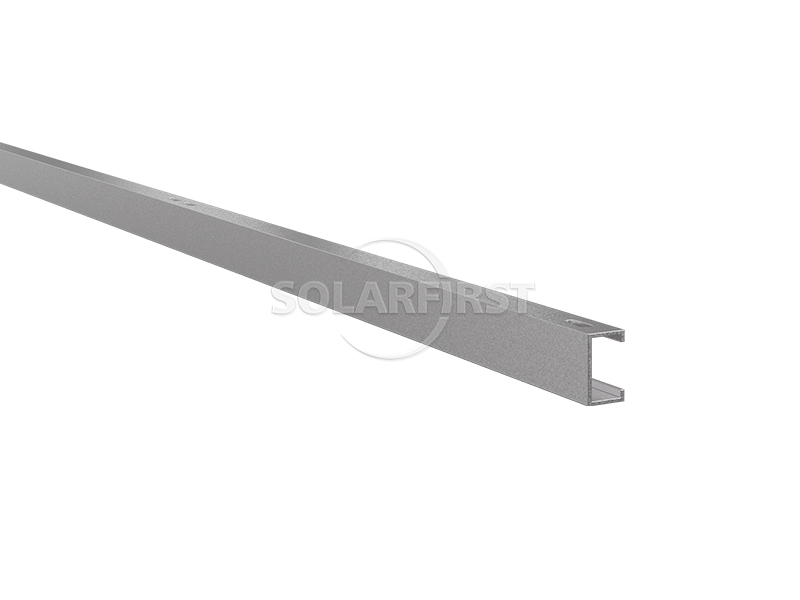

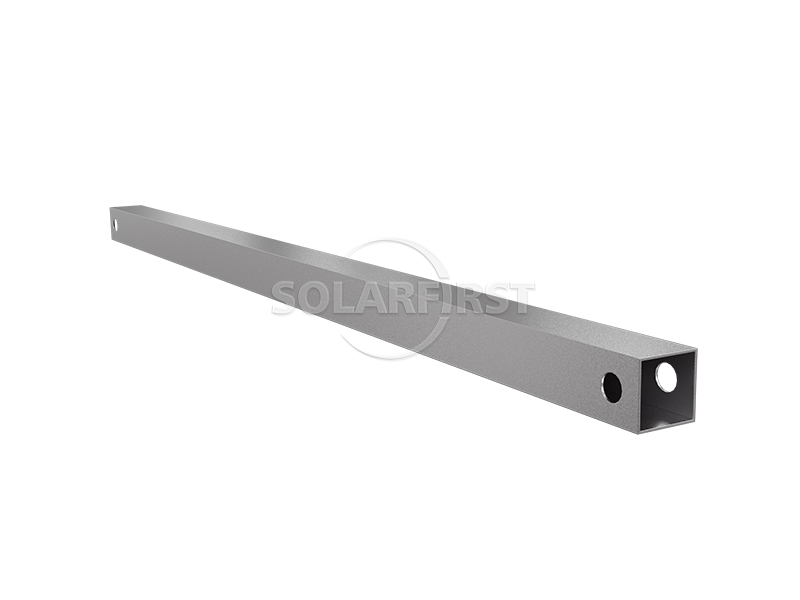

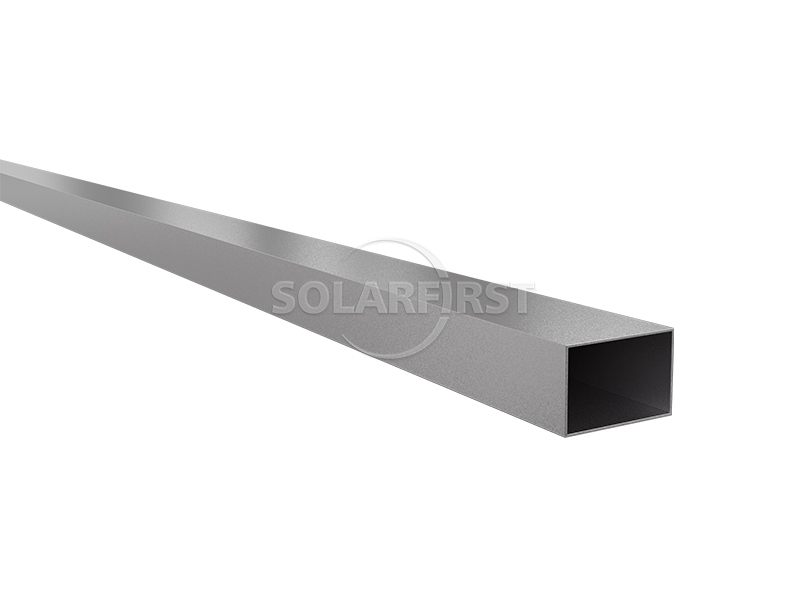

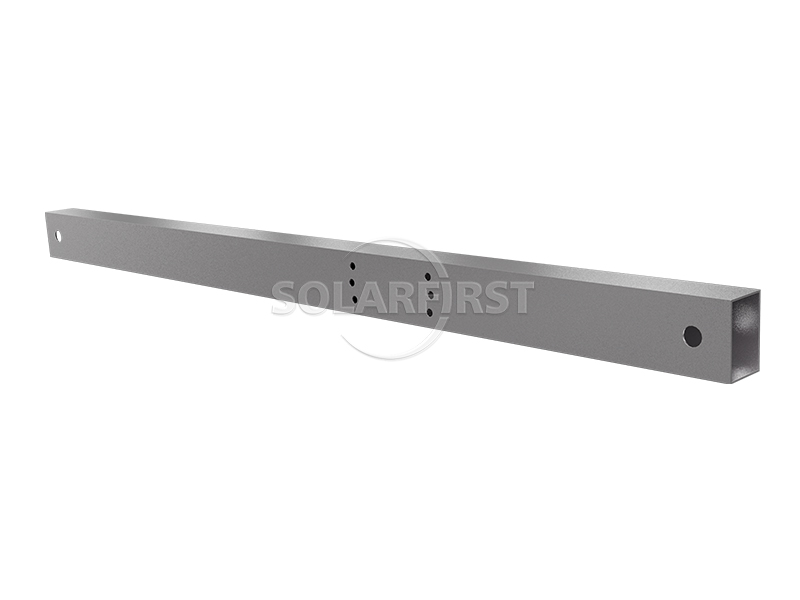

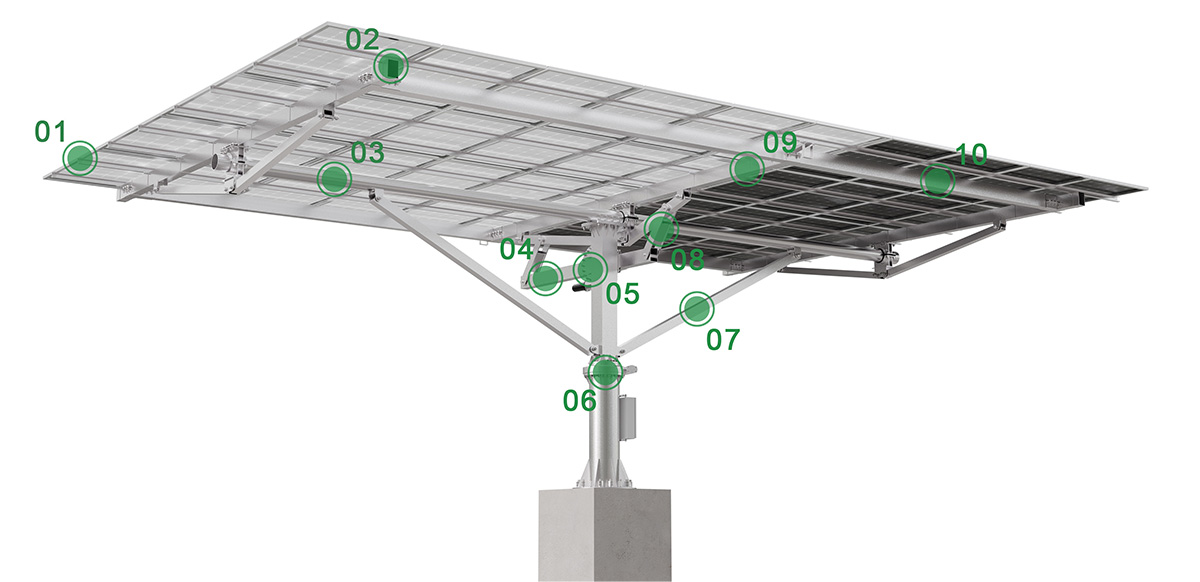

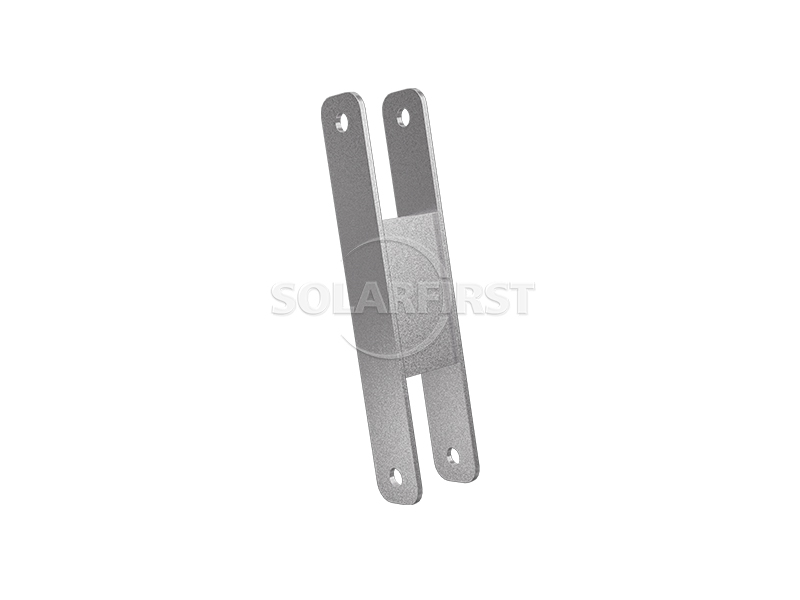

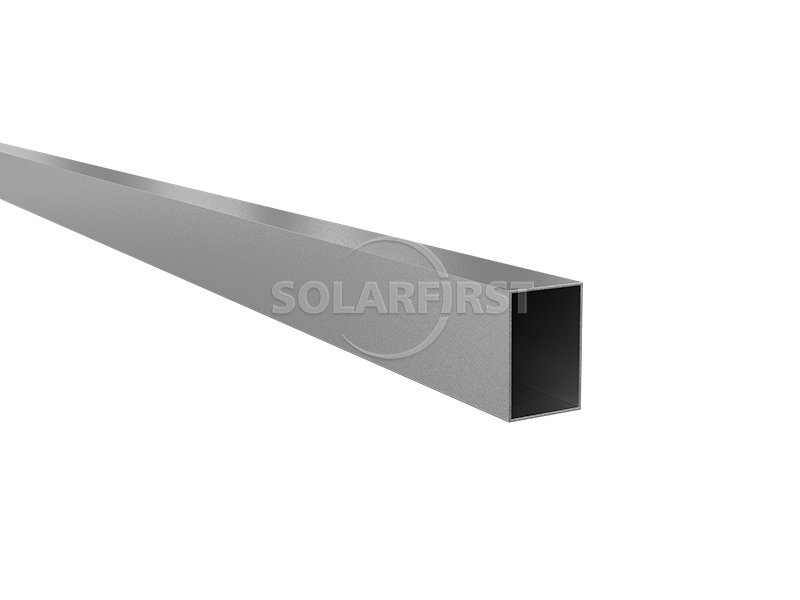

产品组件
优势
▶ 较强的适应能力：
该系统能够适应不同的地形坡度，利用独立的地基和可调节的连接器来适应场地起伏，使其在很大程度上不受地形限制（大型沟壑或陡坡除外）。
▶ 高稳定性：
人字形立柱和多点支撑网格结构形成网格分布，有效分散风雪等外部荷载。结构材料采用常用建筑钢材，表面防腐涂层在正常大气条件下可提供长期耐腐蚀性能。
▶ 良好的无障碍设施：
每个跟踪单元都是独立布置的，相邻单元之间有足够的间距，以最大限度地减少相互阻碍，并方便施工车辆、检查人员和维护设备的通行。
▶ 安全可靠：
该系统采用一对一独立控制设计。每个支撑单元的状态（实时角度、故障代码、电机电流等）均可通过系统平台远程查看，有助于及早发现异常情况，并减少因单点故障造成的长期发电损失。
▶ 智能追踪：
该系统可根据GPS授时和太阳位置算法自动跟踪太阳。通过获取本地实时天气信息（云量、辐照度），可在阴天调整跟踪策略，以最大限度地利用散射辐射。反向跟踪功能可进一步优化早晚时段的阵列布局。
跟踪器结构
| 追踪技术 | 双轴跟踪器 |
| 系统电压 | 1000伏/1500伏 |
| 跟踪范围 | 方位角 +120°，仰角 0-60° |
| 工作风速 | 18 米/秒（可定制） |
| 最大风速 | 35 米/秒（可定制） |
| 每个跟踪器的模块 | ≤40 个模块（可定制） |
| 主要材料 | 热浸镀锌 Q235B/Q355B，锌铝镁合金涂层钢 |
| 平均涂层厚度 | ≥65μm |

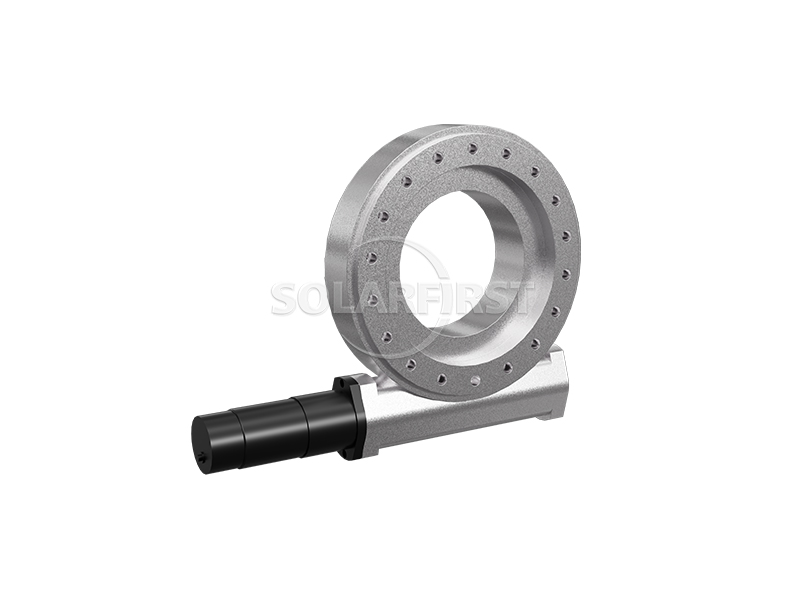

| 驱动系统 | 回转驱动 |
| 基础类型 | 预制混凝土桩/现浇桩/钢桩 |
控制系统
| 控制系统 | MCU |
| 跟踪模式 | 闭环时间控制+GPS |
| 跟踪精度 | <2° |
| 沟通 | 无线（ZigBee、LoRa）；有线（RS485） |
| 粉末采集 | 外部供电/串联供电/自供电 |
| 夜间自动收起 | 是的 |
| 强风期间自动收起 | 是的 |
| 优化回溯 | 是的 |
| 保护等级 | IP65 |
| 工作温度 | -30°C~65°C |
| 风速计 | 是的 |
| 功耗 | 每天0.5千瓦时 |
适用场景
▪ 在阳光直射率较高的地区（例如中低纬度、干旱和无云地区），双轴跟踪的增益潜力相对更为显著。
▪ 对年均发电量增长有较高要求且土地成本可控的地面安装式发电厂。
▪ 地势略有起伏但无剧烈高差的区域，需要独立地基。
▪ 中大型发电厂需要远程操作和维护以及集中监控，尤其是在无人值守或人员配备极少的情况下。
▪ 具有特定无障碍要求的项目，例如涉及配套农业或渔业的项目（需要合理增加支撑结构底部的净空高度）。
重要提示：
▶ 土木工程要求：
独立基础的浇筑位置、标高和埋入部分精度直接影响跟踪机构的运动轨迹和结构寿命。施工前应进行场地勘测和基础设计。
▶ 风速风险：
最大工作风速为 18 米/秒。超过此风速时，应立即切换至高风速复位模式并停止跟踪。在强风或台风频繁的地区，建议提高抗风设计等级或加装物理限位装置。
▶ 电源可靠性：
每个系统每天大约消耗 0.5 千瓦时 (kWh) 的电量。断电期间跟踪功能将失效。如果电站偶尔发生断电，建议配置小容量备用电源或优先保障控制电路的供电。
▶ 通信可靠性：
无线解决方案（ZigBee/LoRa）在大规模发电站中需要考虑信号阻塞和中继器部署；有线 RS485 解决方案的布线成本略高，但抗干扰能力更强，可以根据项目规模和环境进行选择。
▶ 影响跟踪精度的因素：
准确度 <2°是良好校准、无传感器漂移且机械连接无松动等条件下的典型值。实际运行中，由于地基沉降、风振和电机滞后等因素，精度可能会降低，因此需要定期校准。
▶ 维护建议：
建议每六个月检查一次旋转减速器的润滑油状况和紧固件的紧固情况，并清除传感器表面的灰尘；每年进行一次角度零点校准。
▶ 绝对性能无法保证：
双轴跟踪系统并不能保证在所有天气条件下（例如持续阴天、沙尘暴或雪天）都比固定支撑系统具有更优越的性能。实际发电量增益受项目位置、气候模式和系统可靠性等因素的影响。
概括
本产品为双轴跟踪支撑系统。通过水平方向（±120°）和俯仰方向（0~60°）的双轴运动，驱动光伏组件更精确地跟踪太阳位置。该系统采用模块化独立控制设计，结合人字形立柱和网格结构，适应各种地形，并保持良好的整体稳定性。每个系统均配备MCU控制器、GPS和可选风速计，支持闭环定时控制跟踪、反向跟踪以及强风/夜间自动复位功能。可通过有线或无线通信实现远程状态监控。结构材料主要为热镀锌或镁铝锌涂层钢。最大工作风速为18m/s，抗风设计风速为35m/s。单台日均自耗电量约为0.5kWh。总体而言，它适用于发电量要求高、场地条件相对复杂的大型和中型地面光伏电站。

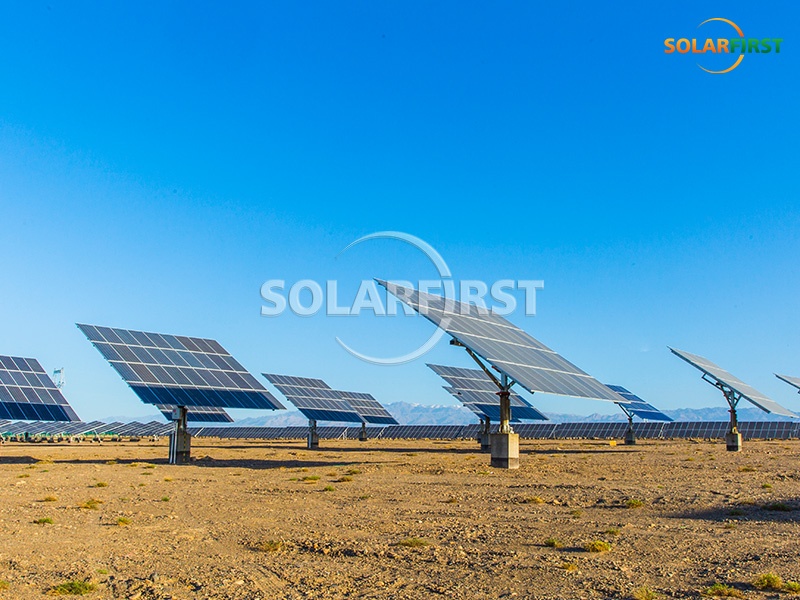

太阳能优先项目参考
