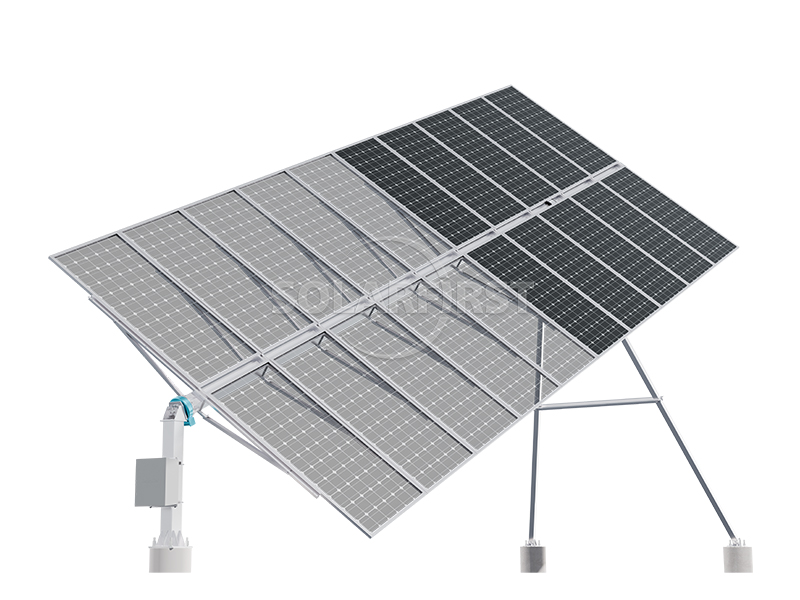

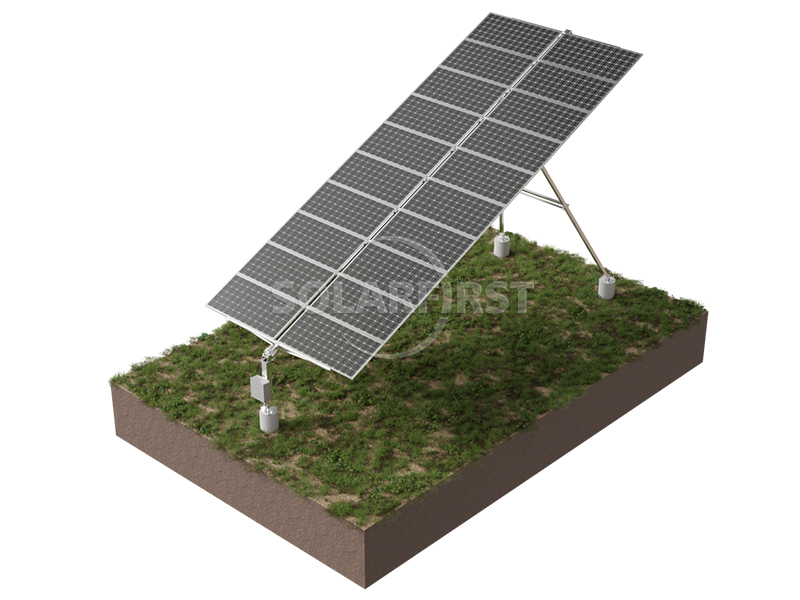

倾斜式单轴跟踪系统是一种适用于光伏电站的智能跟踪支架解决方案。该系统采用单轴旋转机构，使光伏组件能够围绕倾斜轴跟踪太阳方位角的变化，从而提高不同时段的太阳能接收效率。该系统针对复杂地形条件进行了优化，可部署在山地、斜坡等不平坦的场地，为光伏项目提供了一种兼顾发电量提升和工程适应性的选择。
产品描述
该系统采用倾斜式单轴机械结构，旋转轴与地面成一定角度（角度可在5°至25°之间调节）。组件阵列绕轴旋转以跟踪太阳方位角。结构上，它采用网格状空间框架，结合A型框架和多点支撑，以分散载荷并增强整体刚度。每排跟踪支撑均采用独立跟踪设计，确保无遮挡，并便于施工和后续维护。控制系统利用实时时钟、GPS定位和可选的风速计数据，结合闭环控制算法，驱动旋转减速器并调节支撑角度。该系统还可以集成气象信息，在逆光条件下自动启动反向跟踪，以减少阵列间的遮挡。

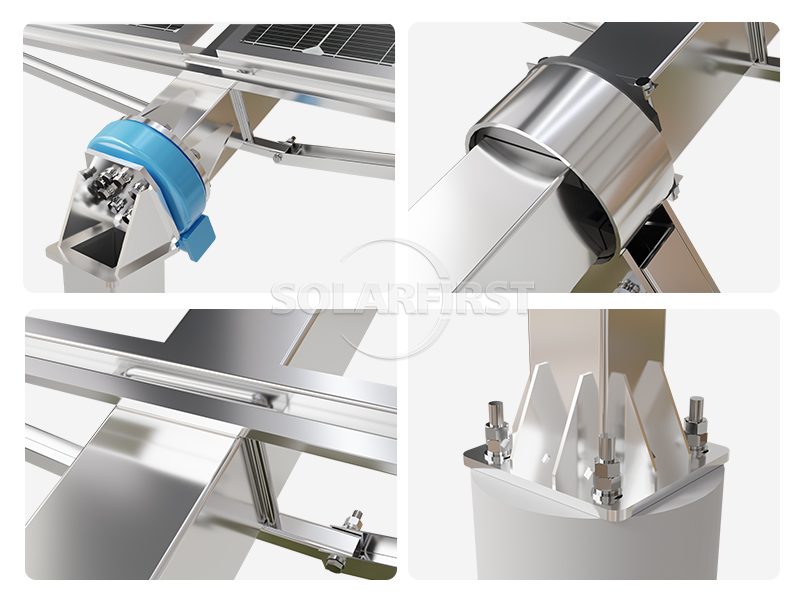

产品组件
优势
▶ 地形适应性:
该结构设计可适应各种地形，如起伏的地形和斜坡，对场地平整度的要求相对较低。
▶ 稳定性性能：
人字形结构和多点网格支撑系统有助于提高系统在风荷载下的整体刚度。
▶ 施工和维护便利性：
独立的轨道布局确保支撑杆排之间保持畅通无阻的间距，便于维护和施工设备顺利进出。
▶ 运行可靠性：
每个跟踪器都是独立控制的，使系统能够实时监控其运行状态，从而有助于及时发现和维护异常情况，并减少潜在的发电损失。
▶ 智能跟踪策略：
该系统能够根据当地实时天气状况（如雨、强风）智能地调整跟踪角度或激活保护模式，并通过在背光条件下反向跟踪来减少阴影效应，从而有助于提高发电量。
跟踪器结构
| 追踪技术 | 倾斜式单轴跟踪器 |
| 系统电压 | 1000伏/1500伏 |
| 跟踪范围 | ±45° |
| 倾斜角 | 方位角 5°-25° |
| 工作风速 | 18 米/秒（可定制） |
| 最大风速 | 40 米/秒（可定制） |
| 每个跟踪器的模块 | ≤20 个模块（可定制） |
| 主要材料 | 热浸镀锌 Q235B/Q355B，锌铝镁合金涂层钢 |
| 平均涂层厚度 | ≥65μm |
| 驱动系统 | 回转驱动 |
| 基础类型 | 预制混凝土桩/现浇桩/钢桩 |
控制系统
| 控制系统 | MCU |
| 跟踪模式 | 闭环时间控制+GPS |
| 跟踪精度 | <2° |
| 沟通 | 无线（ZigBee、LoRa）；有线（RS485） |
| 粉末采集 | 外部供电/串联供电/自供电 |
| 夜间自动收起 | 是的 |
| 强风期间自动收起 | 是的 |
| 优化回溯 | 是的 |
| 保护等级 | IP65 |
| 工作温度 | -30°C~65°C |
| 风速计 | 是的 |
| 功耗 | 每天0.3千瓦时 |
适用场景
▪ 在山地、丘陵、沟壑等不平坦地形上建设光伏电站
▪ 涉及农业-太阳能混合和林业-太阳能混合的项目，需要协调支撑框架间距和日照强度
▪ 土地利用率要求高且需要最大限度减少支撑框架间遮荫影响的场地
▪ 大型地面电站，建设时间和运行维护的便捷性是重要的考虑因素
▪ 气候条件恶劣的地区，例如强风地区或需要背光管理的地区
重要提示：
▪ 安装前，应进行详细的现场勘测，以确认基础类型和支撑倾斜角度的兼容性。
▪ 该系统在风速为 18 米/秒时运行；超过此范围将触发保护模式。抗风极限为 35 米/秒；禁止长时间暴露于超过设计风速的环境中。
▪ 该系统每天大约消耗 0.3 kW·h 电量。对于离网或光照不足的地区，需要评估供电方案（并网供电或自供电）的可行性。
▪ 定期检查旋转减速器和通信模块，以防止因润滑不足或信号中断而导致跟踪故障。
▪ 强风、沙尘暴或下雪后，建议对支撑复位功能和传感器进行功能检查。
▪ 地基施工必须满足设计承载力要求，以防止不均匀沉降导致结构倾斜。.
概括
这款倾斜式单轴跟踪系统为光伏电站提供了一种兼顾地形适应性和跟踪增益的解决方案。其独立的跟踪布局和网格结构有助于降低复杂场地施工难度，而智能角度管理则通过闭环时间控制、GPS 和可选的气象信息实现。系统参数具有高度的定制灵活性，可根据项目风速、组件数量和基础类型进行调整。对于希望提高发电效率并应对不平坦地形的光伏项目而言，该产品提供了一个值得评估的技术方案。

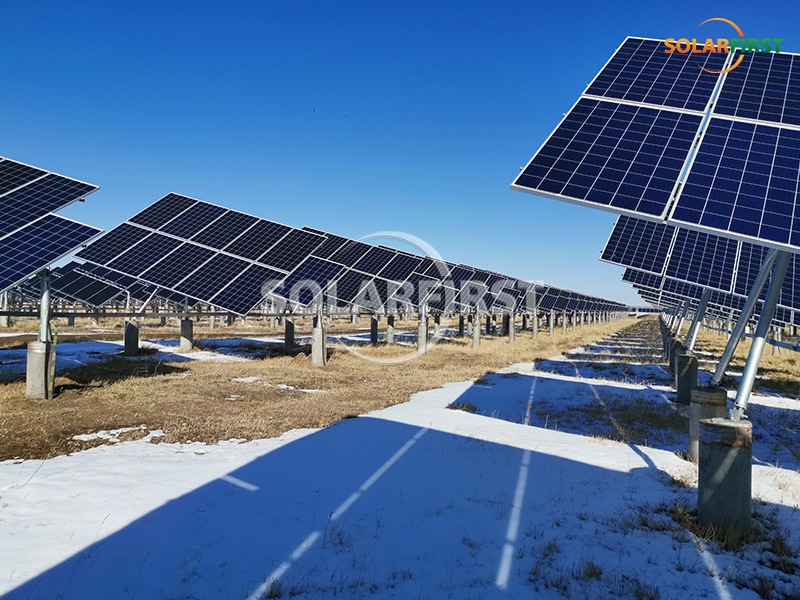

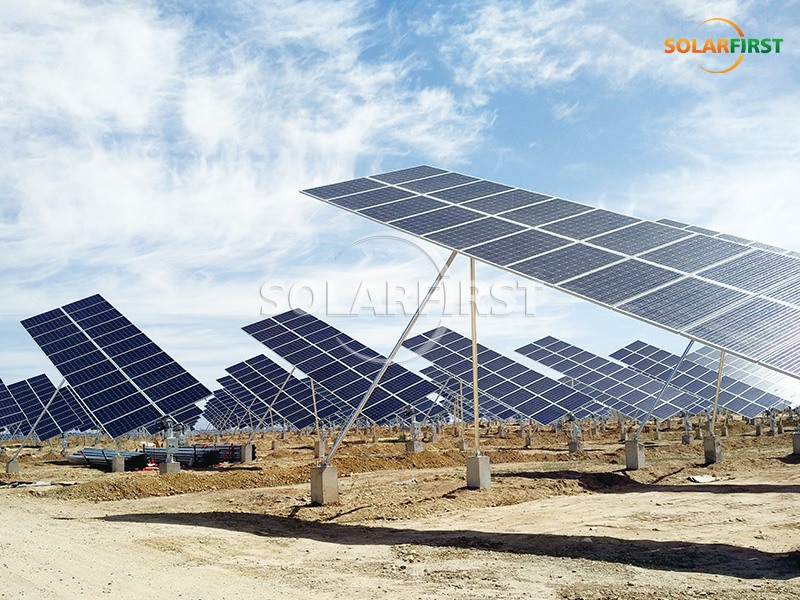

太阳能优先项目参考
