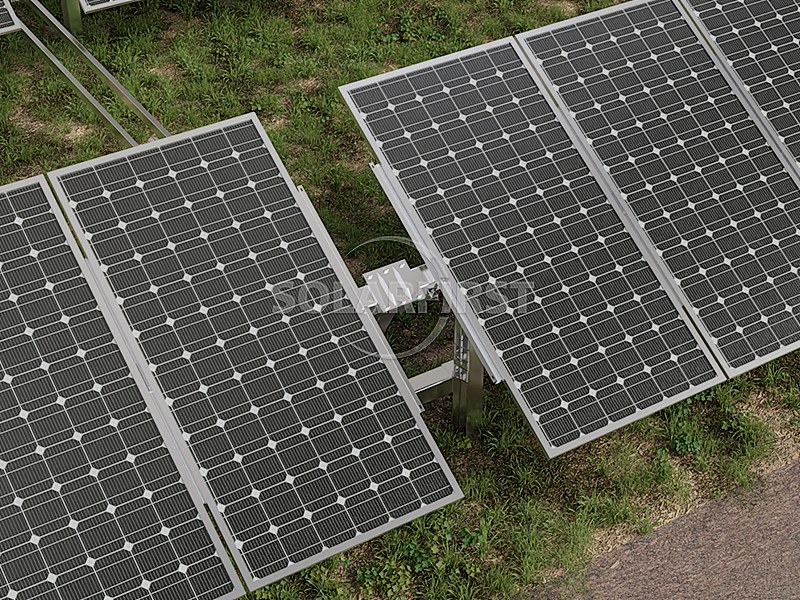

单轴跟踪系统是一种用于光伏电站的太阳跟踪装置。该系统通过单轴旋转结构，使光伏组件能够大致跟踪太阳的方位角，从而提高光伏阵列的发电效率。该系统采用双联动设计，单个支撑单元最多可支撑120个组件，并兼容182mm和210mm两种尺寸的硅片组件。控制单元支持多种供电方式和通信协议，使其适用于不同规模和地形条件的电站项目。
产品描述
该系统采用闭环时间控制和GPS信号相结合的控制策略。微控制器（MCU）计算太阳的理论位置，并驱动推杆将组件支架旋转至±50°范围内。跟踪精度通常在2°以内。系统配备风速计，当检测到强风时，会自动复位至保护位置，从而降低风荷载对结构的影响。对于复杂地形或清晨/傍晚组件间可能存在的遮挡，系统支持反向跟踪，可在一定程度上减少遮挡造成的发电损失。结构设计参考了风洞试验数据，并可根据项目需求选择阻尼器，以降低特定风况下发生共振的可能性。该控制系统防护等级为IP65，可在-30°C至65°C的环境温度范围内工作。
产品组件
优势
▶ 大容量设计：
双连接结构允许每个支撑单元安装 4 串（最多 120 个组件），从而减少每兆瓦的支撑数量，简化施工工作。
▶ 模块兼容性：
与目前主流的 182mm 和 210mm 硅片模块兼容，方便不同项目的选择。
▶ 稳定性援助：
预留的阻尼器接口有助于抑制特定风况下的系统共振。
▶ 独立控制和监督：
每个辅助单元均可独立进行一对一控制。控制系统支持对辅助单元运行状态进行实时监控，有助于及时发现异常情况，减少潜在的发电损失。
▶ 智能跟踪逻辑：
根据实时地形数据和气象信息（结合风速计），可以动态优化跟踪角度，以提高太阳能利用效率。
▶ 结构设计依据：
根据风洞试验结果进行有针对性的结构设计，有助于提高系统在整个生命周期内的抗风稳定性。
跟踪器结构
| 追踪技术 | 水平单轴跟踪器 |
| 系统电压 | 1000伏/1500伏 |
| 跟踪范围 | ±50° |
| 工作风速 | 18 米/秒（可定制） |
| 最大风速 | 45 米/秒（可定制） |
| 每个跟踪器的模块 | ≤120 个模块（可定制） |
| 主要材料 | 热浸镀锌 Q235B/Q355B，锌铝镁合金涂层钢 |
| 平均涂层厚度 | >80μm |
| 驱动系统 | 线性执行器 |
| 基础类型 | 预制混凝土桩/现浇桩/钢桩 |
控制系统
| 控制系统 | MCU |
| 跟踪模式 | 闭环时间控制+GPS |
| 跟踪精度 | <2° |
| 沟通 | 无线（ZigBee、LoRa）；有线（RS485） |
| 粉末采集 | 外部供电/串联供电/自供电 |
| 夜间自动收起 | 是的 |
| 强风期间自动收起 | 是的 |
| 优化回溯 | 是的 |
| 保护等级 | IP65 |
| 工作温度 | -30°C~65°C |
| 风速计 | 是的 |
| 功耗 | 每天0.3千瓦时 |
适用场景
▪ 大型地面光伏电站（平坦或略有起伏的地形）
▪ 农业-太阳能混合发电项目和渔业-太阳能混合发电项目（适用性需根据基础类型进行评估）
▪ 中高纬度地区，太阳方位角变化显著的地区
▪ 对系统可靠性有特定要求且希望减少运行和维护检查频率的发电厂
▪ 具备无线通信覆盖范围或适宜铺设 RS485 线路的项目现场
重要提示：
▪ 18 米/秒的运行风速为标准参考值。在实际项目中，可根据当地风频分布情况进行定制设计。建议在风场复杂的地区进行专业的风工程评估。
▪ 45 米/秒的风阻符合美国土木工程师学会 (ASCE) 标准 7-10：设计风速标准可能因项目所在地而异；请根据当地法规进行核实。
▪ 组件的最大数量（120 件）取决于组件的尺寸和重量；实际配置需要根据推杆推力和结构载荷进行计算和确认。
▪ 锌涂层厚度≥65μm是常见的设计要求；在高度腐蚀性环境（如沿海地区或高度污染的工业区）中可能需要采取额外的防腐措施。
▪ 典型运行功耗约为 0.3kW·h/天；实际功耗将受跟踪频率、通信方式和夜间复位的影响。
▪ 基础类型应根据地质条件选择：PHC 管桩适用于软土层，灌注桩适用于硬地基，钢桩适用于临时或可回收利用的场景。
▪ 自动高风复位功能依赖于风速计信号；建议定期校准风速计，以避免故障或响应延迟。
▪ 反向跟踪功能可以减少清晨和傍晚的阴影，但由于阵列间距和地形的限制，它无法完全消除阴影效果。
概括
该单轴跟踪系统采用双连杆结构、闭环时间控制和GPS跟踪、多点通信以及多种供电方式，适用于各种类型的光伏电站。系统设计融合了风洞试验数据、阻尼器选型、独立监测和故障预警系统，在提升发电量的同时兼顾运行稳定性。其结构材料和防护等级使其能够在温带和部分寒温带地区连续运行。总而言之，这是一款在工程实用性、环境适应性和定制化方面具有显著优势的单轴跟踪产品。

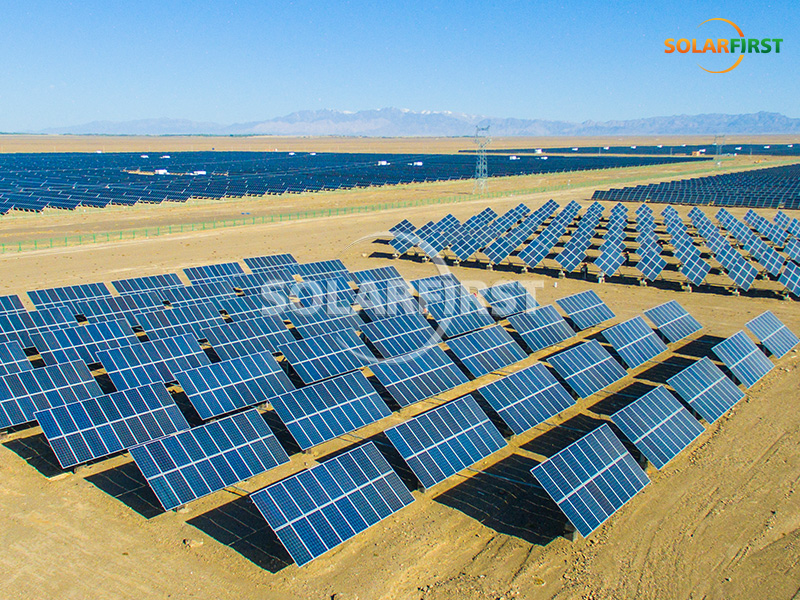

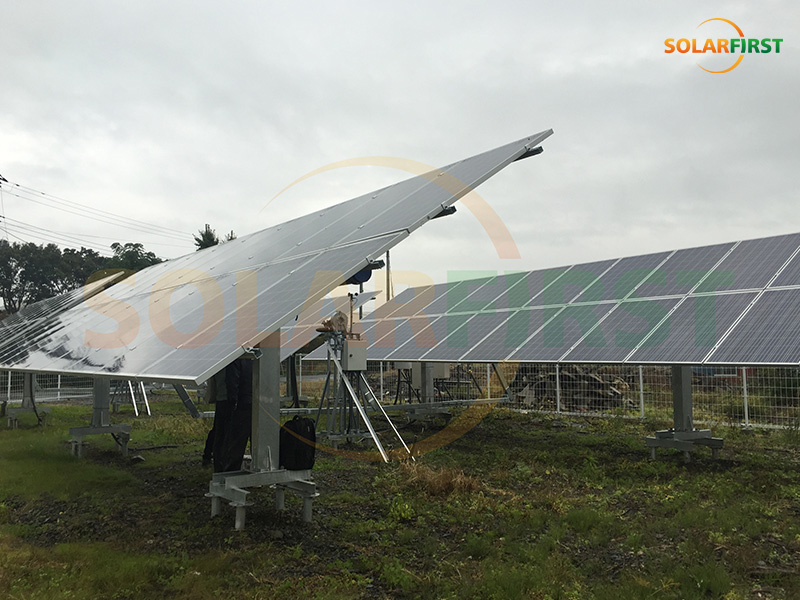

太阳能优先项目参考
