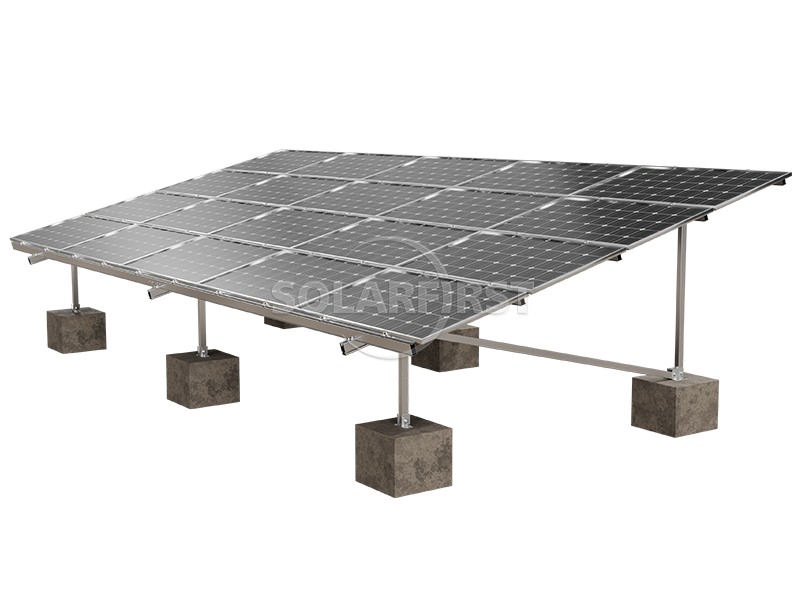

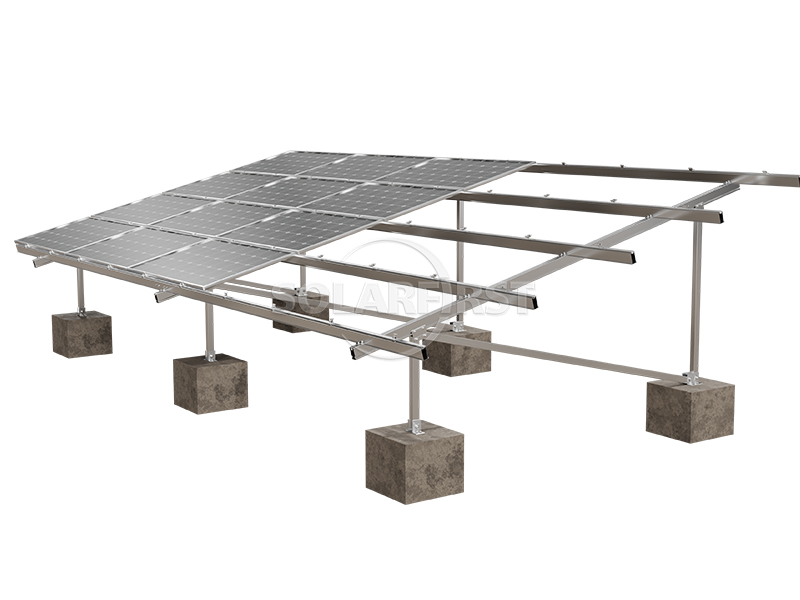

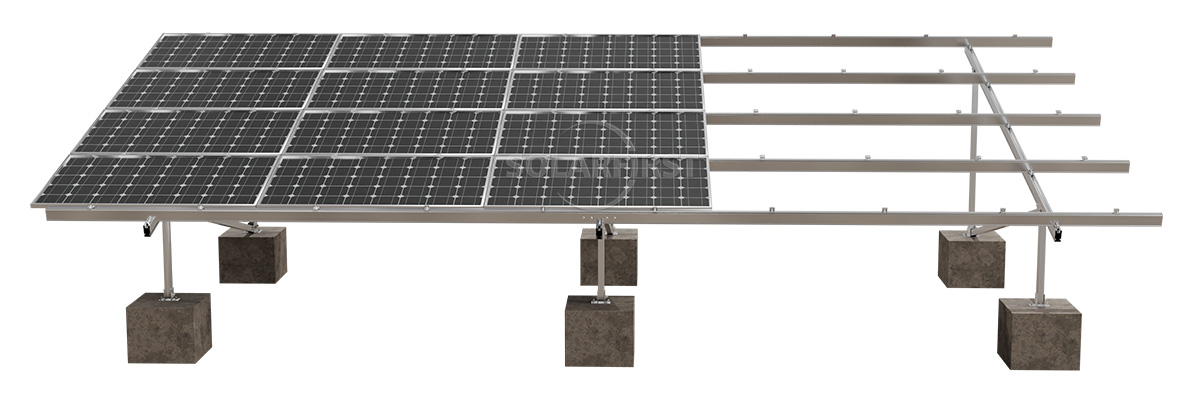

铝合金地面光伏支撑系统-混凝土基础方案是指以高强度铝合金为主要结构材料，以现场浇筑或预制混凝土构件为承重基础，用于将太阳能光伏组件固定在地面空旷区域的支撑系统。
颜色 :
Natural silver（Colored according to customer requirements）认证 :
CE, TÜV, ISO9001, SGS材料 :
Anodized Aluminum AL6005-T5, Stainless Steel SUS304,产品来源 :
Tianjin, Fujian航运港口 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
产品描述
该系统结合了铝合金支架的轻质、高强度和耐腐蚀特性与混凝土基础的稳定可靠的承载能力，已成为目前地面光伏电站建设中最广泛使用的支撑方案之一。
本产品可广泛应用于各种开阔地形，例如草地、沙地、沙漠，甚至现有的混凝土路面。它适用于大型集中式光伏电站、工商业分布式光伏项目以及农业光伏并网等多种场景。根据不同的基础形式，可与混凝土条形基础、混凝土独立基础或螺旋桩基础等基础方案配合使用。

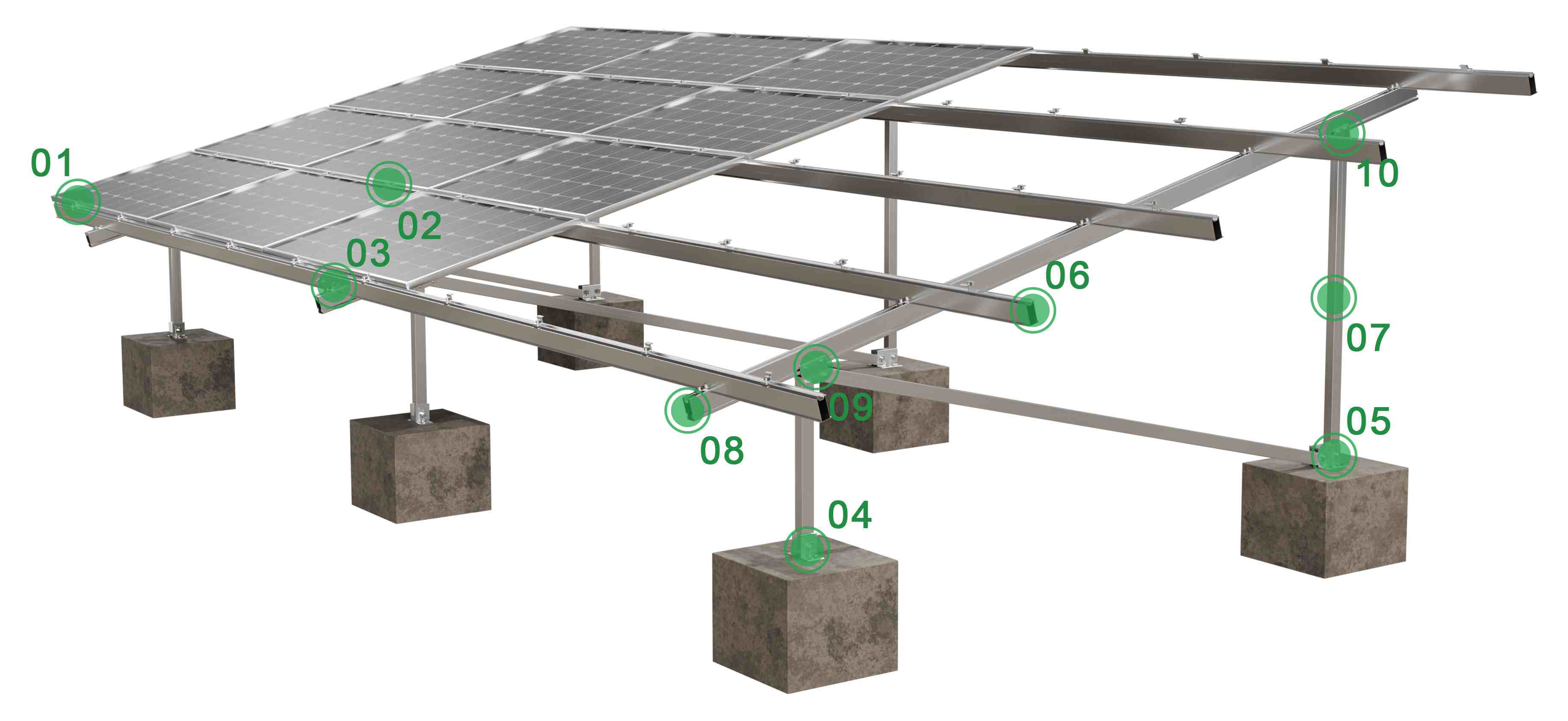

产品组件
优势
铝合金光伏支架在多个方面比传统钢制支架具有显著优势：
参数
| 安装 | 地面 |
| 风荷载 | 最高速度可达 60 米/秒 |
| 雪荷载 | 1.4千牛/平方米 |
| 标准 | GB50009-2012、EN1990:2002、ASE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 |
| 材料 | 阳极氧化铝AL 6005-T5，不锈钢SUS304 |
| 保修单 | 十年保修 |

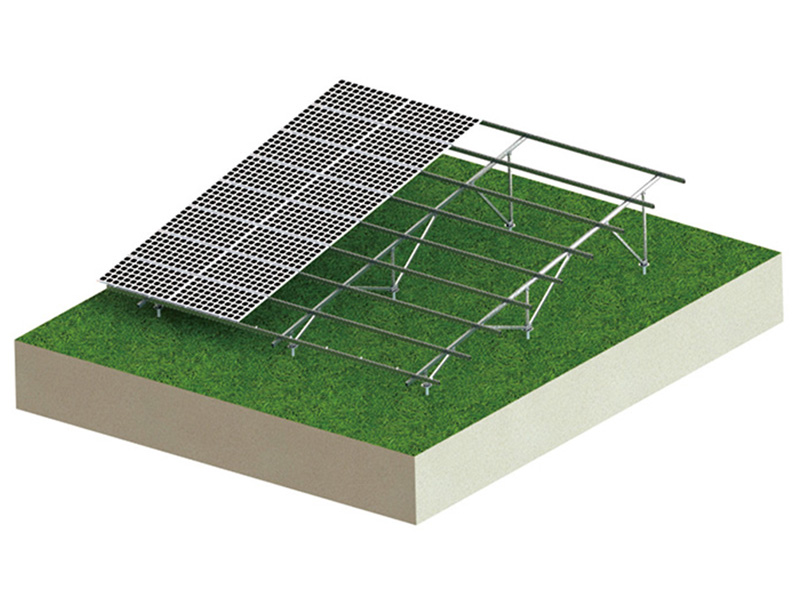

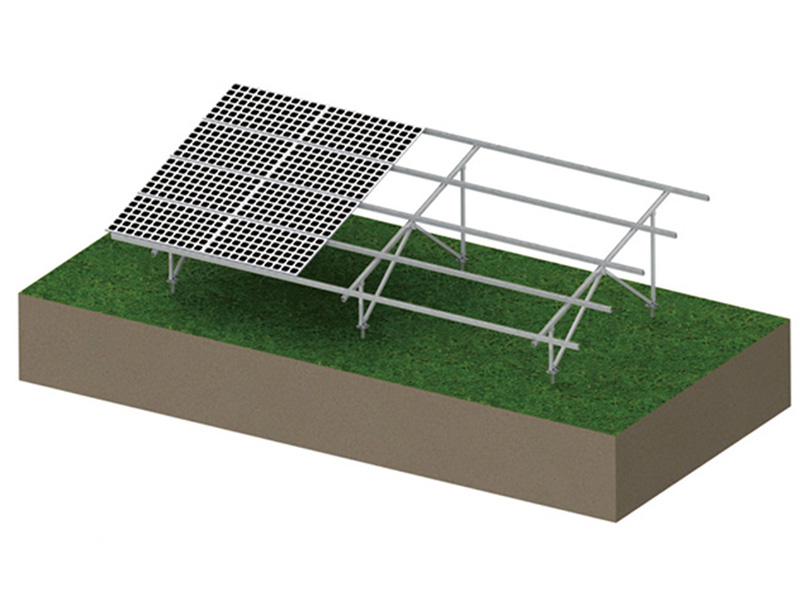

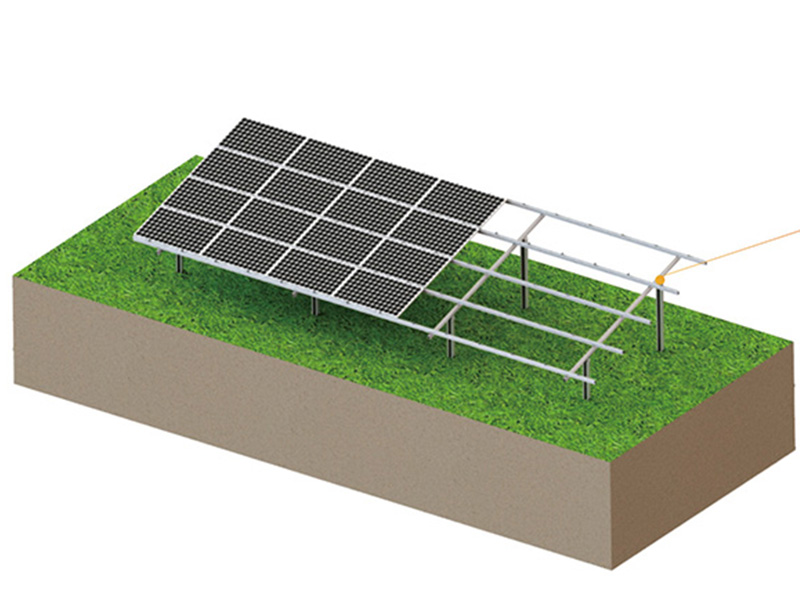

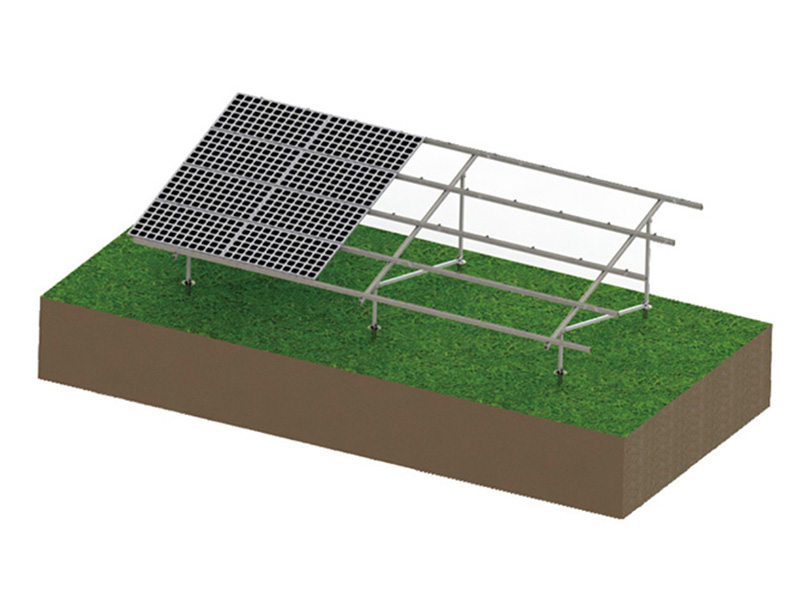

结构类型
适用场景
• 大型集中式地面电站：大型（兆瓦及以上）、开阔地形。
轻便高效的铝合金支架，结合稳定可靠的混凝土基础，是主流选择。
• 工业和商业分布式光伏发电：中小型项目，如工厂空地和停车场。
混凝土压载基础具有灵活性，能够适应现有的地质条件，安装周期短。
• 农业光伏配套项目：在光伏组件下种植农作物。
混凝土基础的高度是可调节的（500-2000毫米），确保有足够的空间用于农业用途。
• 渔业光伏配套项目：在鱼塘上方安装光伏组件。
混凝土桩基础耐腐蚀、稳定性好，适用于水位波动较大的地区。
•强风/降雪地区：风荷载大，积雪厚。
该系统已通过抗风雪极限状态计算验证，适用于风速≤60米/秒和大雪条件。
适用土壤类型
需要考虑的地质限制因素
由于承载力不足或土壤不稳定，以下地质条件可能导致混凝土扩展基础不适用或安装极其困难，需要事先进行评估或采用其他基础类型：
▶ 软土
包括淤泥、粉质粘土、泥炭和填料。天然含水量高，承载力极低（通常为假想土）。 < 80 kPa），容易发生压缩变形和整体不稳定。
▶ 问题土壤
易塌陷黄土、膨胀土、冻土和盐碱土。遇水后会发生显著沉降、体积膨胀和冻胀，严重影响地基稳定性。
▶ 欠压实填料
近期填筑、堆放时间短、成分复杂的普通填料和杂料填料。尚未在自身重力作用下完全压实，导致沉降量大且不均匀。
▶ 高腐蚀性土壤
虽然土壤化学性质对混凝土本身的直接影响可能有限，但它会通过地下水渗透影响地基的长期耐久性，因此需要进行专门评估。
▶ 特殊地形
在坡度陡峭、倾斜度大或地下水位高的地区，扩展地基的稳定性难以保证。
概括

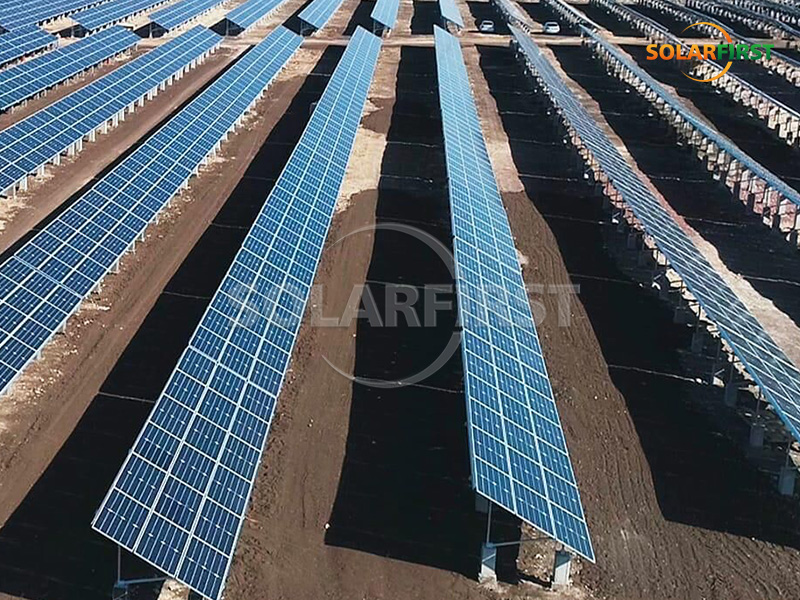

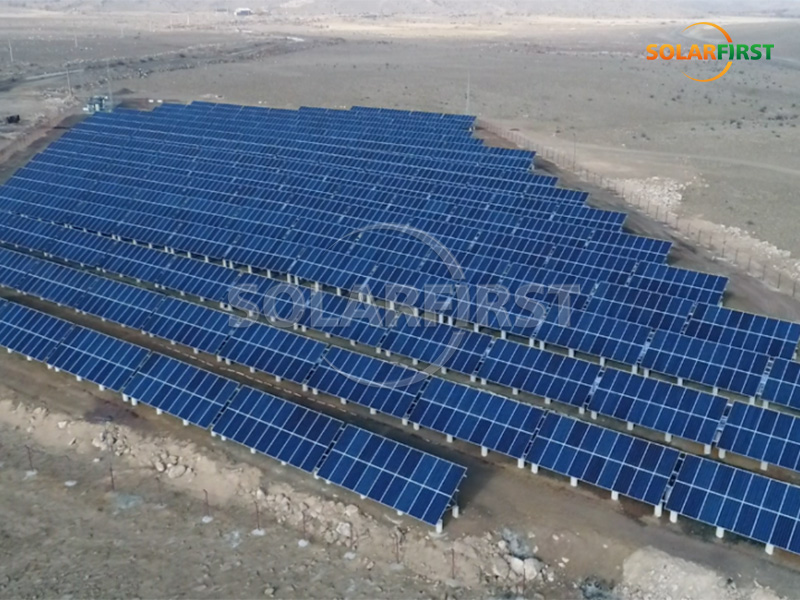

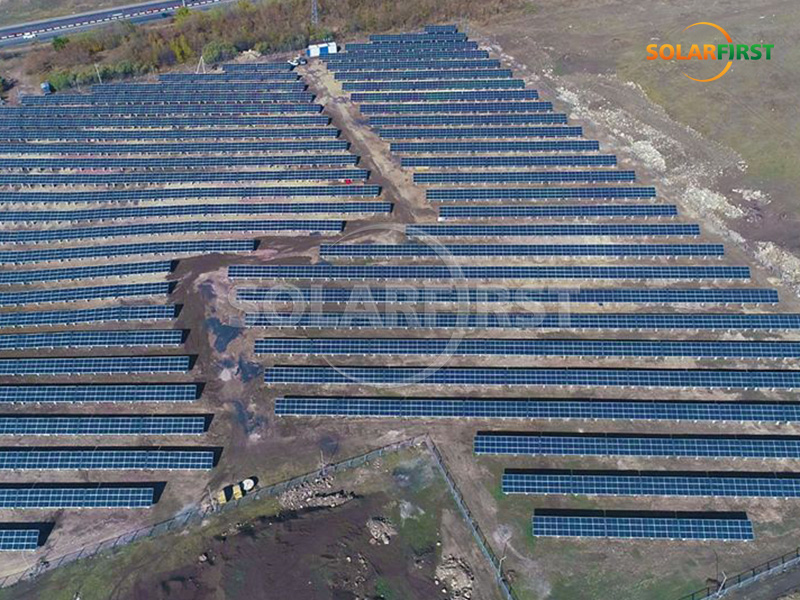

太阳能优先项目参考
