碳钢太阳能地面安装系统 - 内弯C形钢

内弯C形钢是地面光伏（PV）支撑系统的核心承重构件，属于冷弯薄壁钢。其横截面呈C形，两侧边缘内弯并带有加强筋，因此也称为“C形光伏檩条”。该产品通常采用Q235B或Q345B热轧钢板或钢带，经连续冷弯成型机加工，然后根据防腐要求进行热浸镀锌或锌铝镁合金镀锌表面处理。

作为光伏阵列的纵向支撑结构，它将桩基或螺旋桩与上部的光伏组件连接起来，并将风荷载、雪荷载等外部荷载传递到地面。它是确保电站结构安全性和稳定性的关键部件。

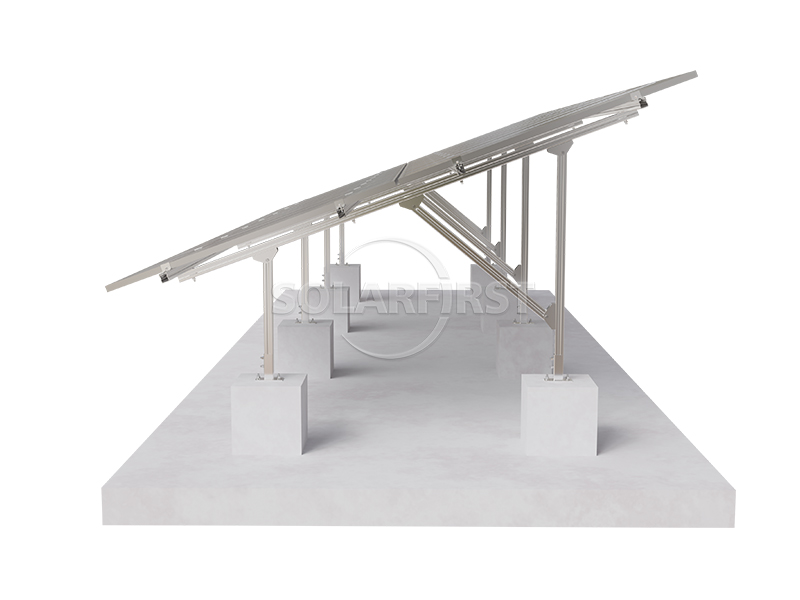

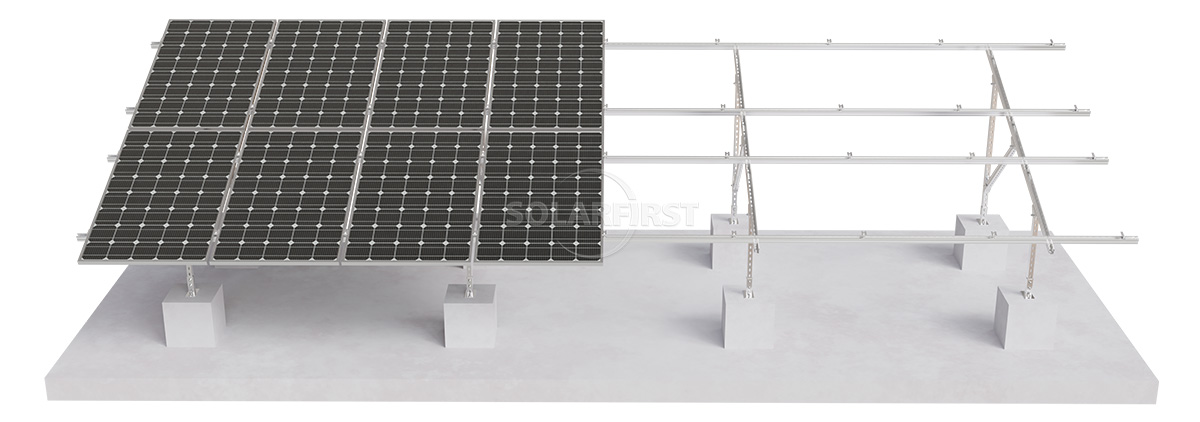

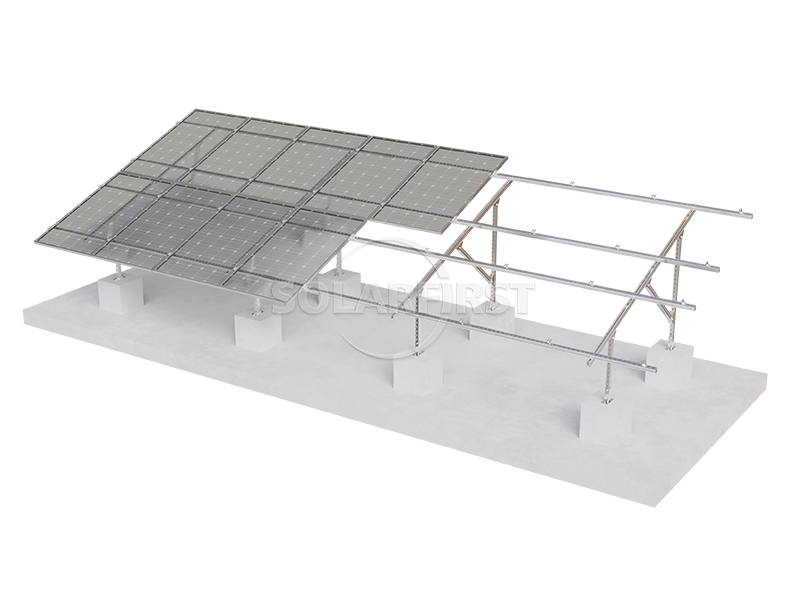

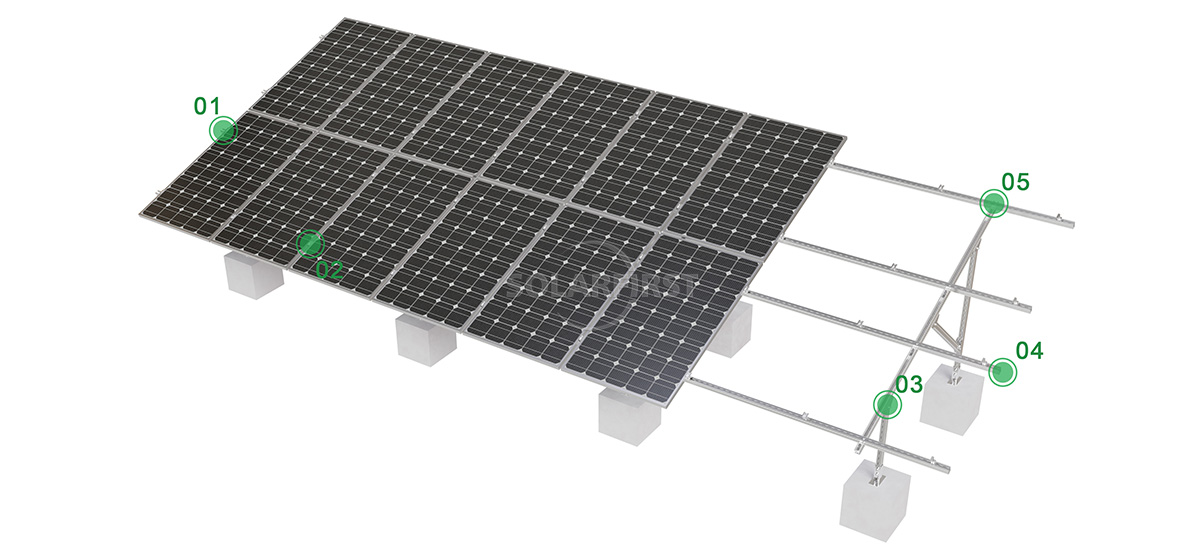

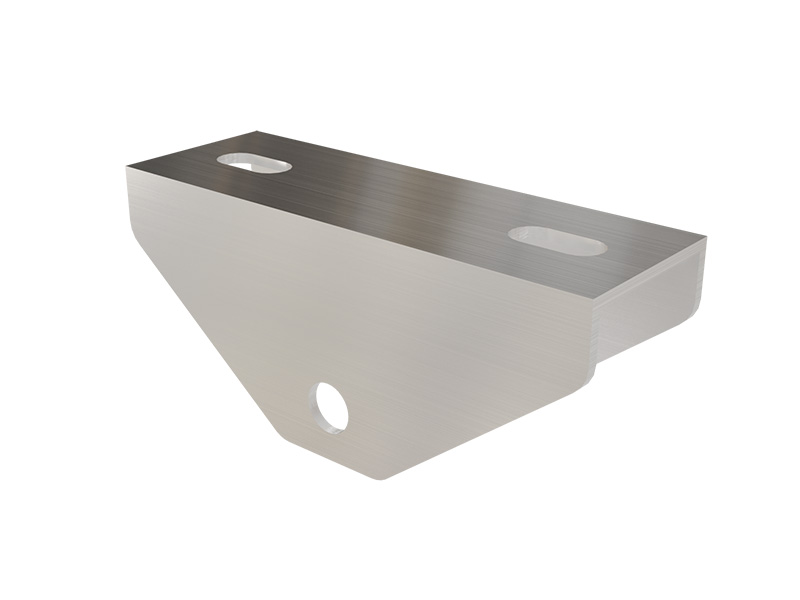

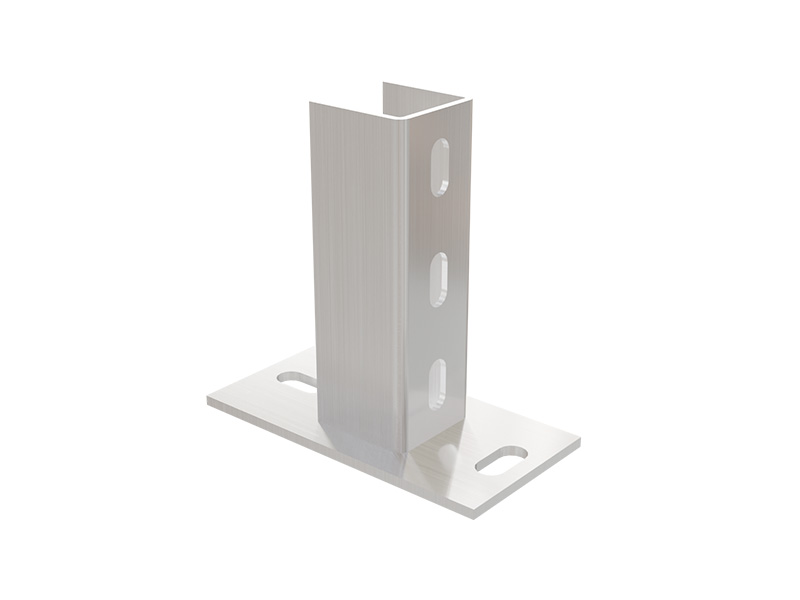

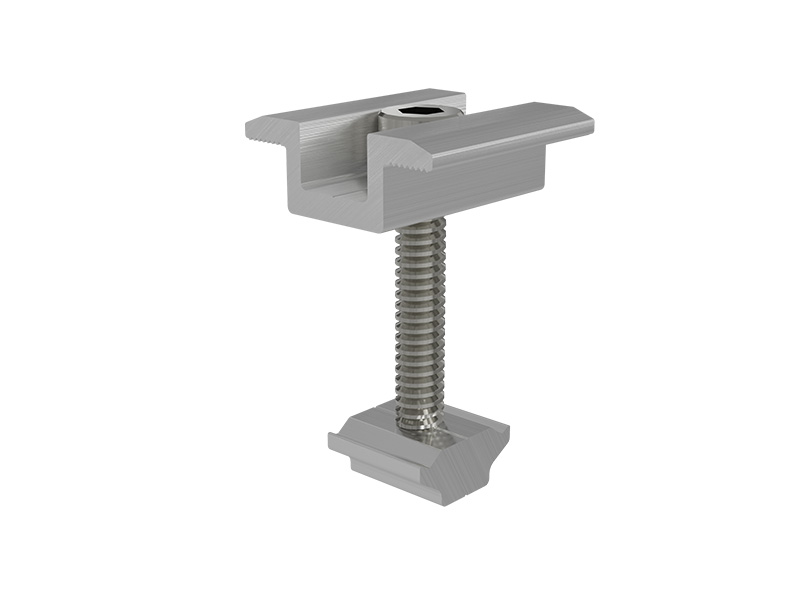

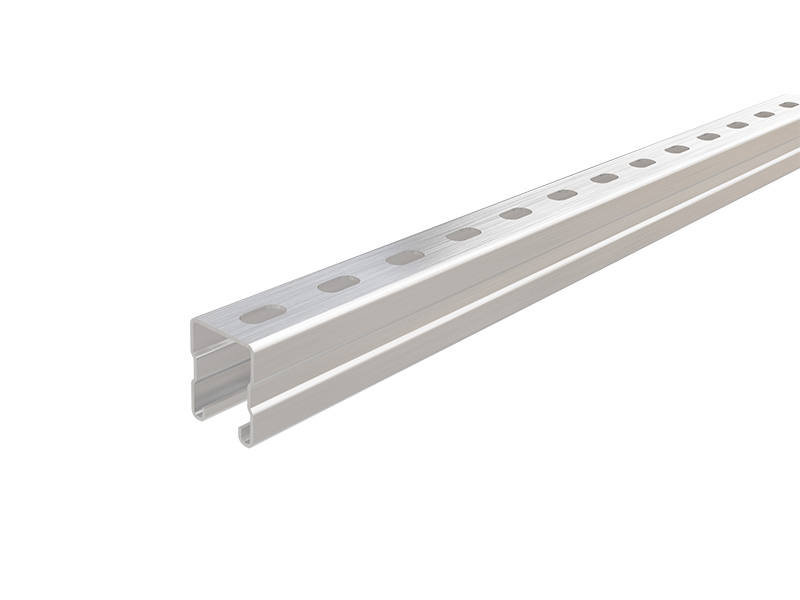

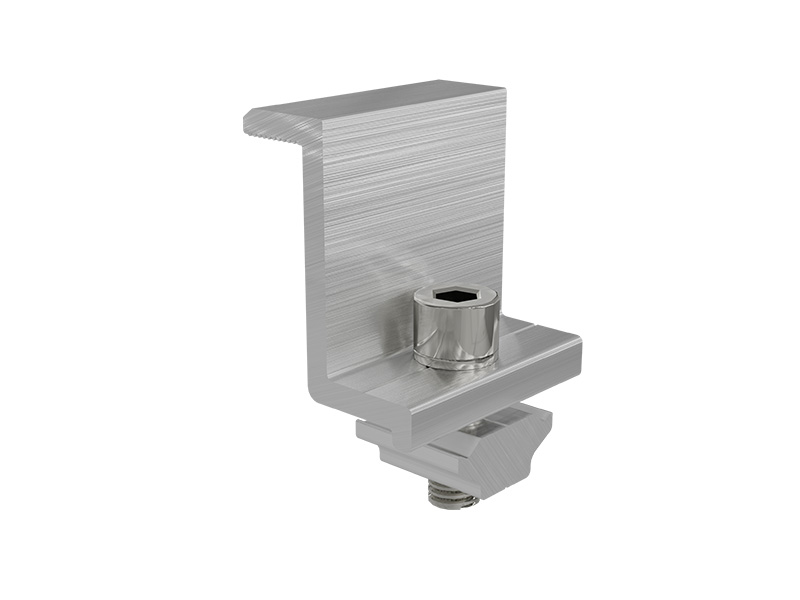

产品组件

优势

▪ 结构强度高，钢材消耗量低：

独特的卷边加固截面设计显著提高了构件的抗弯、抗扭和抗屈曲性能。与普通C型钢或开口截面钢相比，在保持相同强度的前提下，可节省约20%~30%的钢材，有效降低支撑系统的成本。

▪ 优异的耐腐蚀性：

主流应用采用热浸镀锌（镀层重量275-600克/平方米）或更先进的锌铝镁（ZAM）镀层工艺。锌铝镁镀层具有自愈合切口、耐刮擦、耐氨腐蚀和耐海盐雾腐蚀等特性，能够满足光伏电站25年以上的使用寿命要求。

▪ 安装便捷，适应性强：

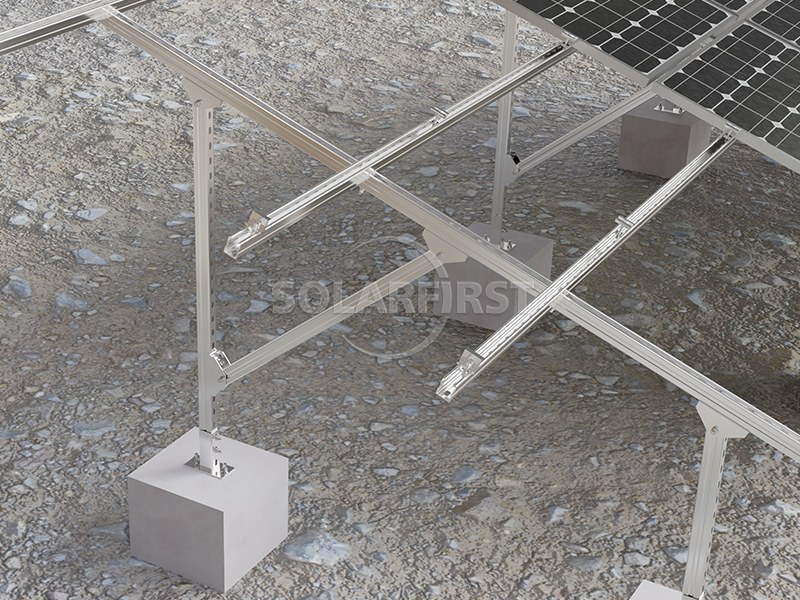

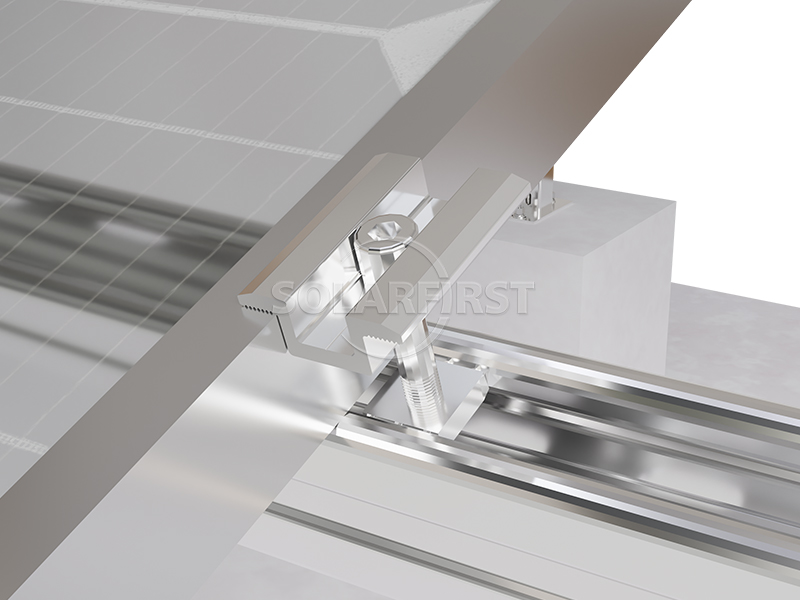

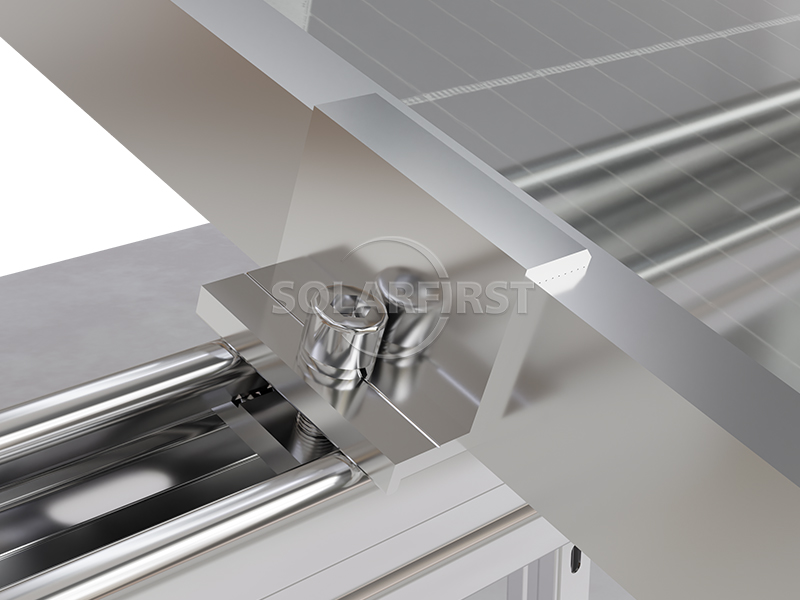

采用专用连接器、弹簧螺母和螺栓，可实现完全螺栓连接，无需现场焊接。背面的长安装孔（或椭圆形孔）可灵活调节长度，以适应不平整的地面和安装误差。

▪ 便于运输和堆放：

钢材截面可以堆叠，占用空间极小；标准的 6 米长度便于普通卡车运输，适当的切割可以减少现场二次加工。

参数

适用场景

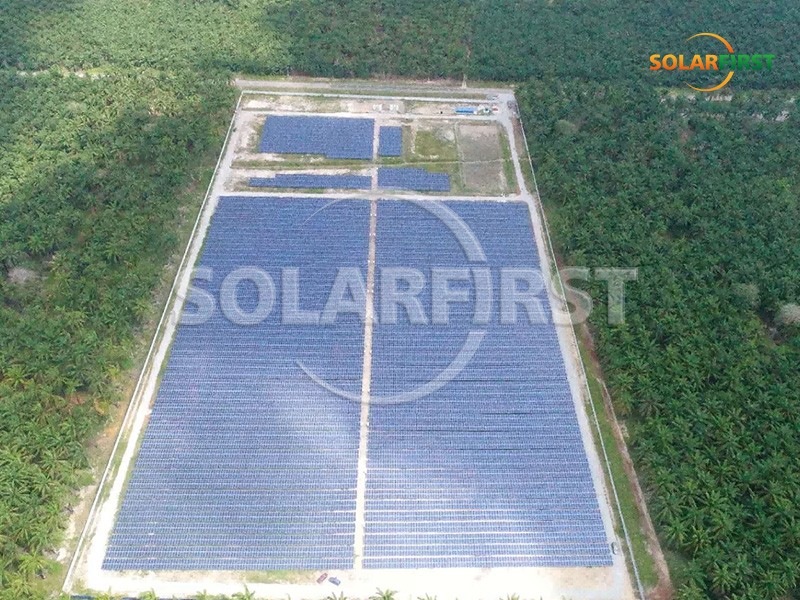

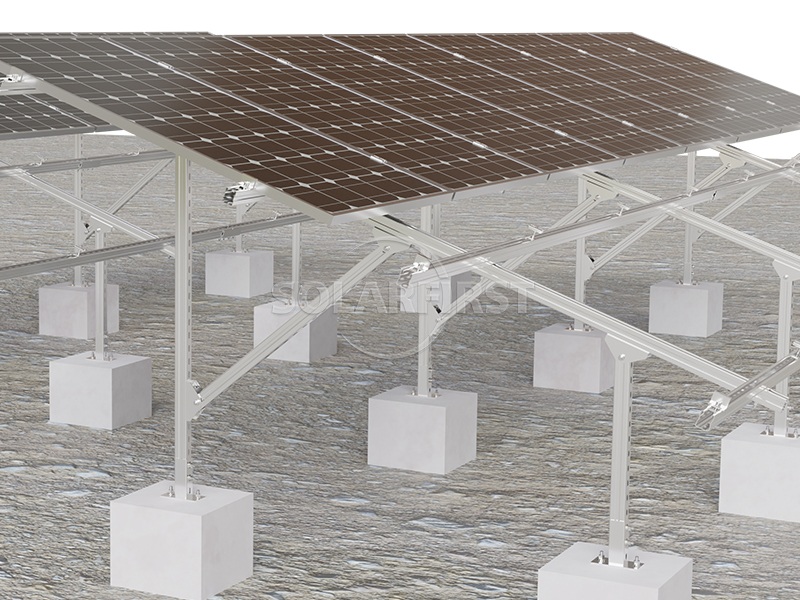

▶ 大型集中式地面电站：

在平原、草原、沙漠、戈壁等开阔地带，可用作主要承重檩条和斜撑，形成单柱或双柱支撑系统。

▶ 商业和住宅地面光伏系统：

可用作中小型地面工程（如工厂区、闲置农村土地和农业温室周围）的立柱、斜梁和水平支撑。

▶ 混凝土平屋顶（带额外支撑）：

与压载基础配合使用，作为倾斜或扁平檩条支撑光伏组件。

▶ 水产养殖-太阳能混合系统和农业-太阳能混合系统：

当架空高度较高时，可用作主要承重型材，有效抵抗风荷载和长期潮湿环境下的腐蚀（需要镀锌铝镁合金或加强防腐处理）。

▶ 山地和坡地地形：

通过调整前后立柱之间的高度差，并使用向内轧制的 C 形钢的连接长孔，可适应 5-15° 的地形坡度。

适用土壤类型

内滚式C形钢支撑系统几乎适用于所有土壤类型，因为其荷载通过基础传递。对于基础施工，以下土壤类型最为理想：

• 粘土和粉质粘土：承载力高，钻孔坍塌的可能性小，适合钻孔灌注桩或预制桩。
• 砂和砾砂：排水性好，适合螺旋桩施工，施工速度快，扰动小。
• 压实填料：对于人工地基或旧工厂用地，可以使用预制桩或微型钻孔桩。
• 黄土和红土（非塌陷性）：常规钻孔桩即可；C 形钢支架无需特殊处理。

需要考虑的地质限制因素

虽然C形钢支架不直接接触深层土壤，但以下地质条件会影响基础的选择和成本，间接限制其经济适用性：

▶ 岩石或砾石土层：

如果地表以下0.5米处出现中等风化的岩石或大砾石层，则无法打入螺旋桩，钻孔灌浆桩的施工难度和成本也会增加。在这种情况下，必须考虑采用混凝土配重基础（条形基础或独立基础），但这会增加开挖量和混凝土用量。

▶ 软土和粉质土：

这些产品的承载能力极低（<60kPa），且易发生沉降。需要更长的预制桩或更深的灌浆桩，这将导致桩基成本显著增加，并可能降低轻质C形钢支座的优势。

▶ 可塌陷黄土：

与水接触后会产生显著的额外沉降。必须采取防水或地基处理措施（例如石灰土垫层或预浸水）；否则，支撑地基的不均匀沉降会使C形钢梁弯曲，从而导致光伏组件出现微裂纹。

▶ 易冻害土壤（粉土、粉质粘土）：

在寒冷地区，冻胀力会使桩身向上抬升。桩基必须埋设在冻土线以下，并且必须增大C形钢筋与桩顶连接处的调整余量。

▶ 地下水位高或有流沙层：

钻井过程中，可能发生井眼坍塌和流砂涌入，影响灌注桩的质量。虽然可以使用钢螺旋桩或预制打入桩，但C形钢连接接头需要特殊的防腐处理。

概括

内弯C型钢凭借其高强度重量比、优异的耐腐蚀性和灵活的安装调节能力，已成为地面光伏支撑系统中主流的次要和主要结构型材。其冷弯卷边截面设计兼顾了钢材用量和承载能力，使其适用于从平原到山区、从普通土壤到轻度腐蚀环境的大多数应用场景。



关键选型建议：在项目初期，应首先根据当地风荷载和雪荷载，通过结构计算确定C型钢的截面尺寸和壁厚。其次，应根据土壤腐蚀性选择合适的涂层（热浸镀锌通常适用于大多数内陆地区；对于距离海岸线5公里以内或重工业区的场地，建议采用锌铝镁合金涂层）。最后，对于岩石、软土和易塌陷黄土等特殊地质条件，需要进行单独的基础设计；仅依靠C型钢的万向节是不明智的。





未来的发展趋势是将高强度钢（如 Q420 和 Q460）与超耐腐蚀涂层（锌铝镁预涂层板）相结合，旨在进一步降低支撑结构的总重量和总生命周期成本，同时提高电厂应对极端天气的能力。
