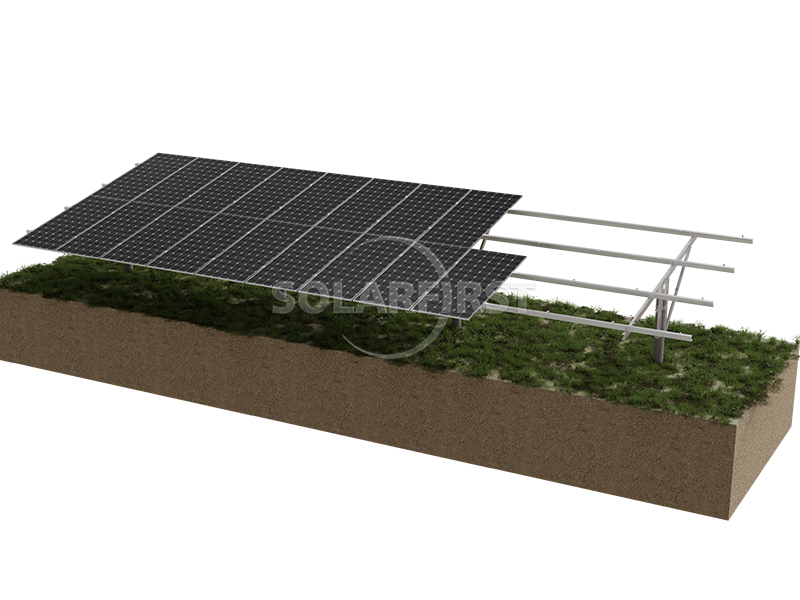

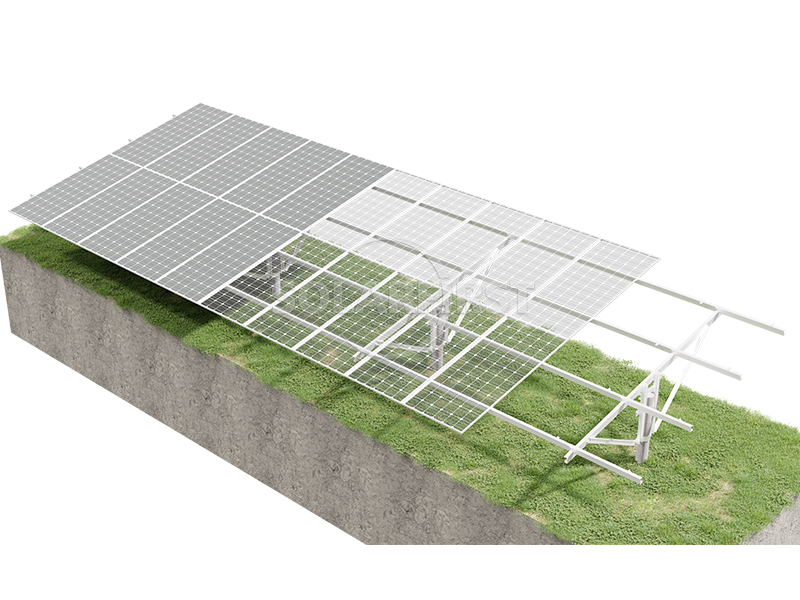

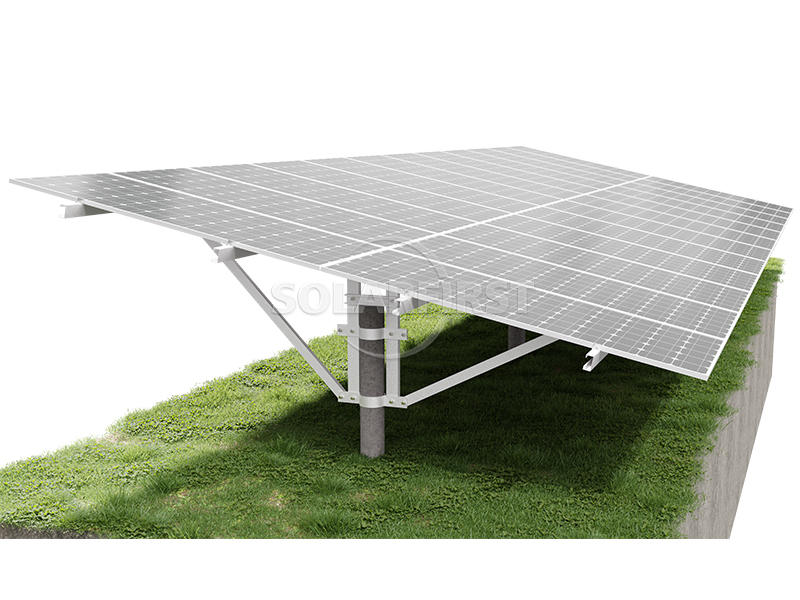

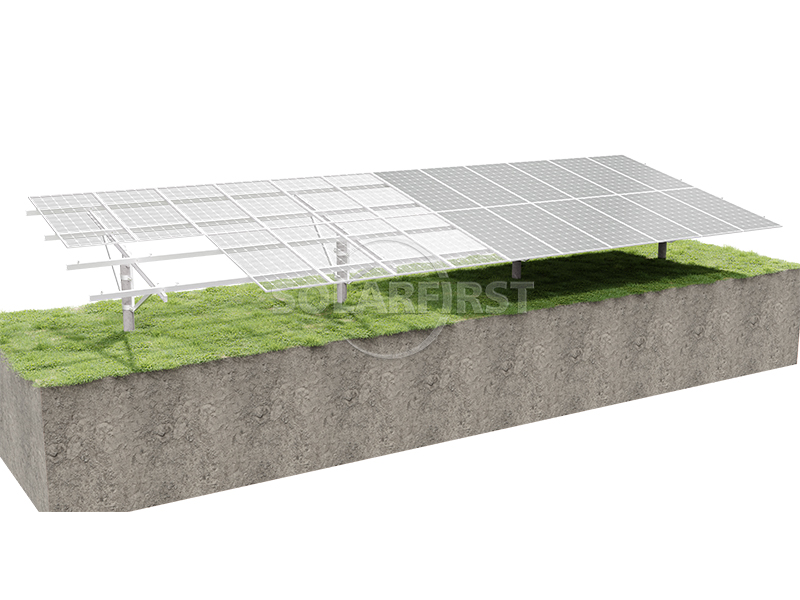

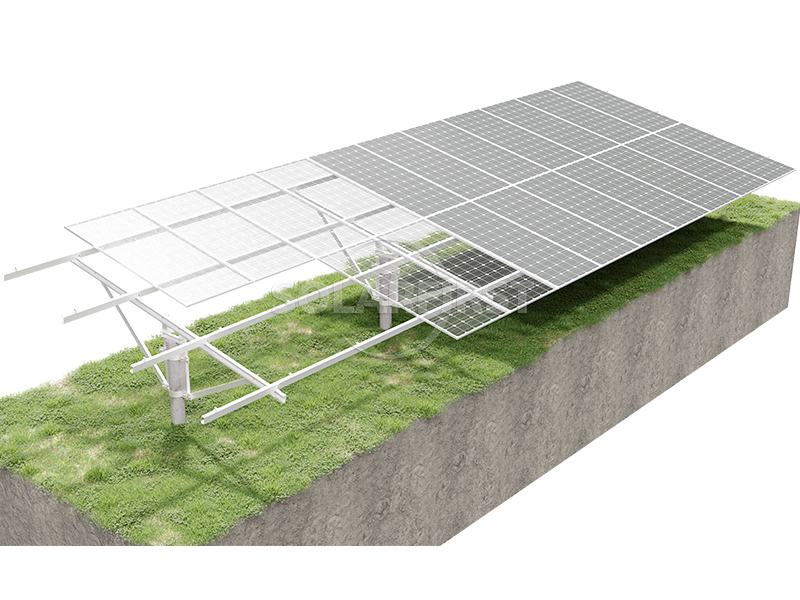

PHC桩式太阳能地面支架 - 碳钢

碳钢地面光伏（PV）支撑系统——预应力高强混凝土管桩——是一种集成结构，它将预应力高强混凝土管桩（PHC桩）作为基础，与碳钢光伏支撑系统相结合。PHC管桩通过静压或锤击方式打入地下，取代了传统的独立混凝土基础或条形基础。上部支撑系统采用Q235B或Q355B碳钢型材，经热浸镀锌或锌铝镁合金防腐处理，用于固定太阳能光伏组件。

该产品结合了PHC管桩的高承载力、强抗弯强度、快速环保施工的优点，以及碳钢支护的高强度、可控成本和易加工性，是目前大型地面电站，特别是渔业-太阳能一体化项目和软土地区的首选基础支撑解决方案。

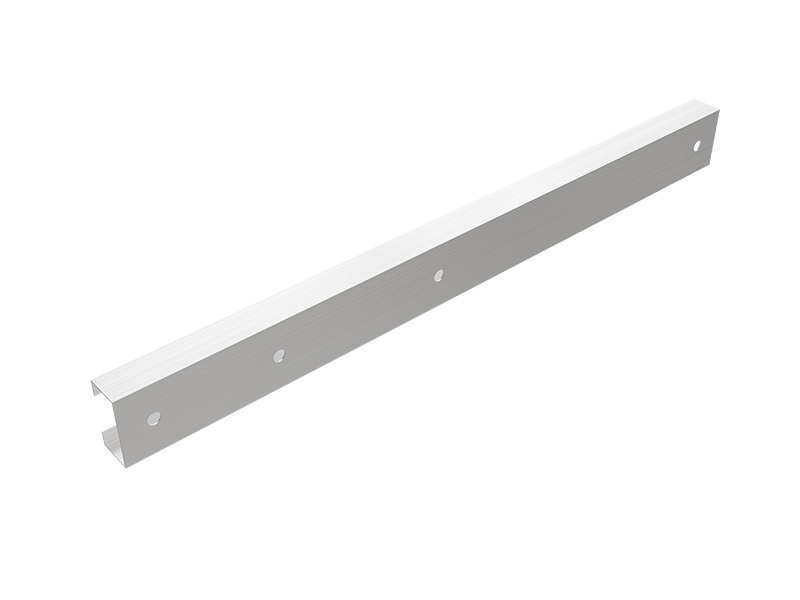

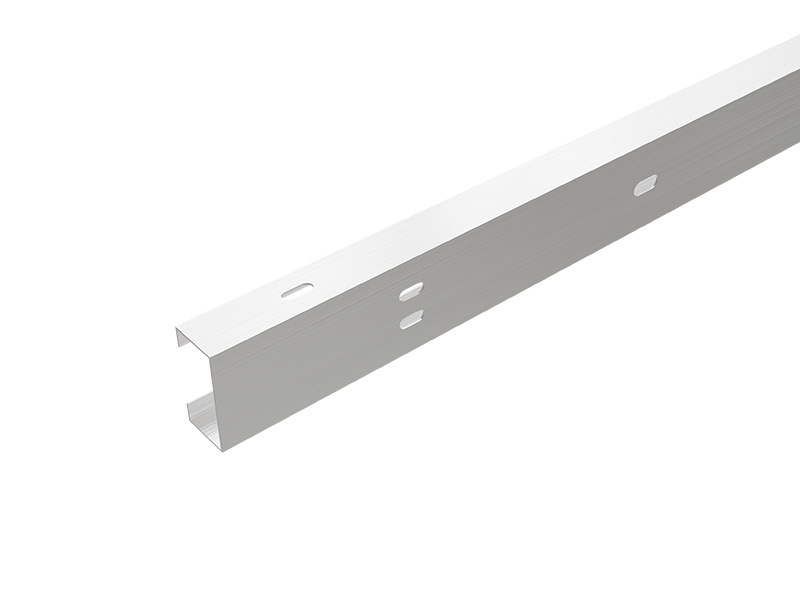

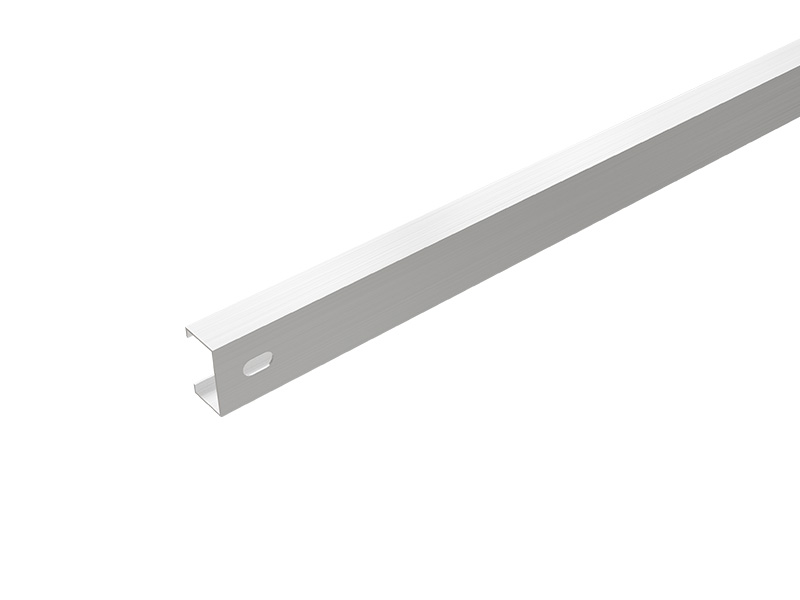

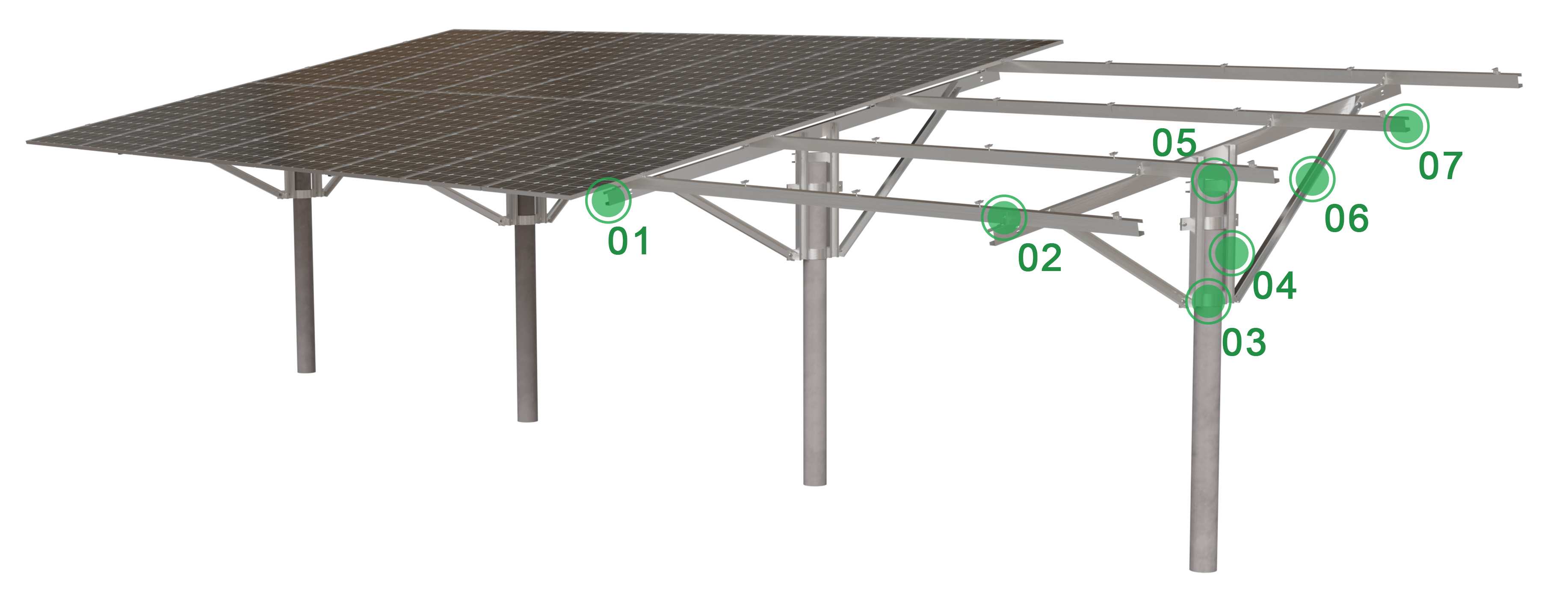

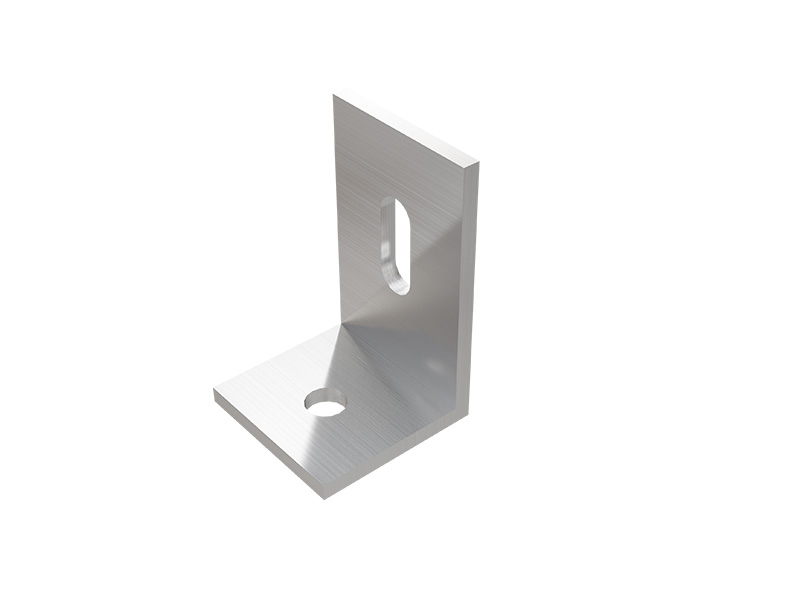

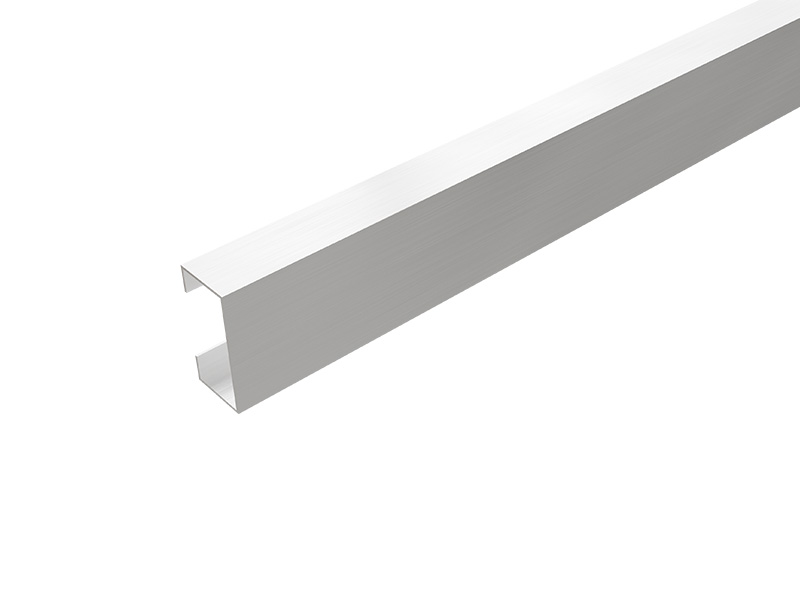

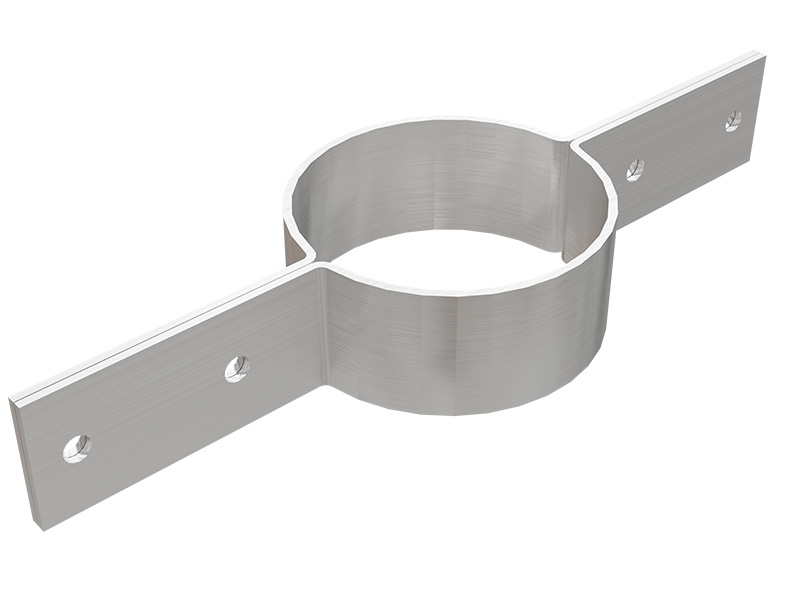

产品组件

优势

▪ 承载能力强，变形小：

PHC管桩采用C80或更高强度的混凝土和预应力钢筋，与普通现浇桩相比，其抗压、抗拉和抗水平力性能均显著提高。桩身裂缝控制也十分严格。

▪ 快速施工和短工期：

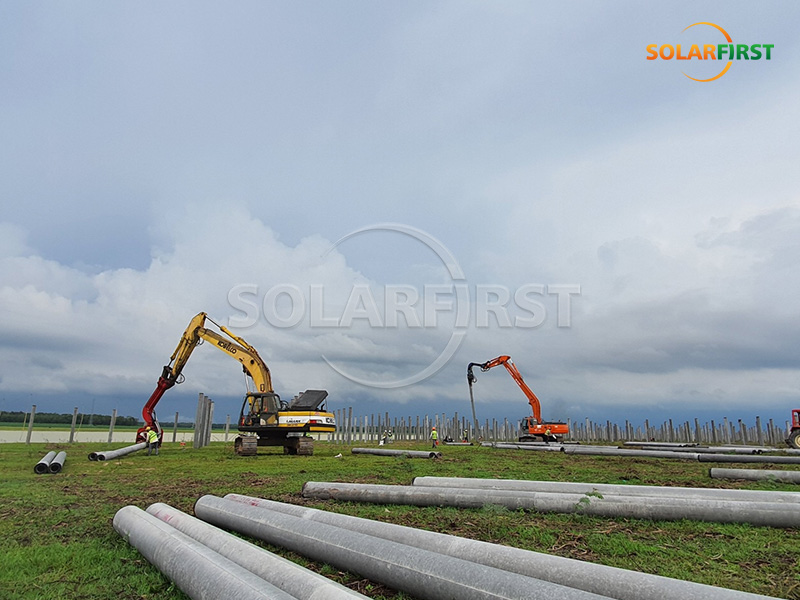

采用静压式或柴油锤式打桩机，单台机器每天可完成100-300根桩。无需混凝土养护，支撑结构可立即安装。

▪ 环保型：

无需挖掘，无泥浆排放，噪音低（静压法），对水体和土壤的扰动极小，因此特别适合生态敏感地区。

▪ 总体成本优势：

在软土地区，与钻孔灌注桩+钢支撑结构相比，PHC管桩基础可节省20%-30%的成本，并因施工周期缩短而带来显著效益。

▪ 支持与基础之间的整合联系：

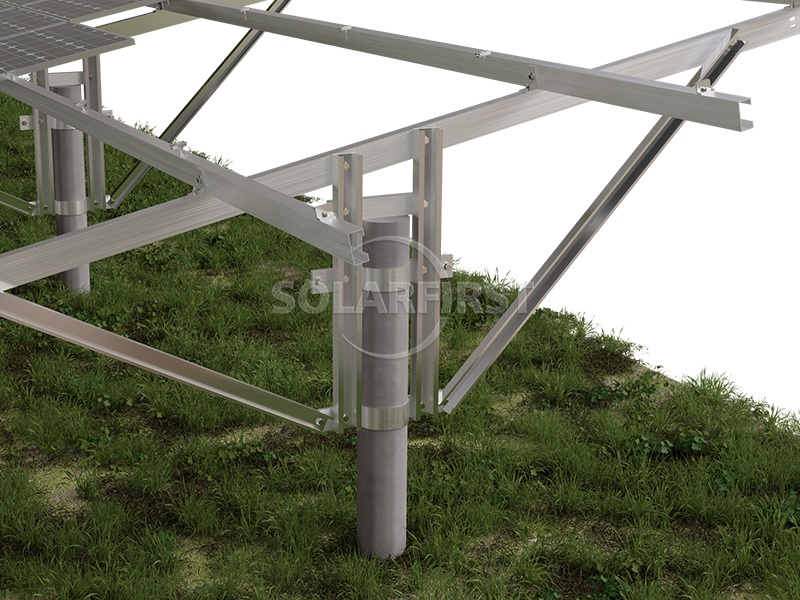

PHC桩的顶部预先嵌入了钢板或法兰，这些钢板或法兰在现场焊接或螺栓连接到碳钢柱上，从而确保了可靠的刚度，并消除了二次灌浆的需要。

▪ 适用于大跨度支撑：

碳钢支架刚度高，与PHC管桩的高抗弯强度相结合，可以实现更大的桩间距（通常为4至8米），从而减少桩的数量。

参数

适用场景

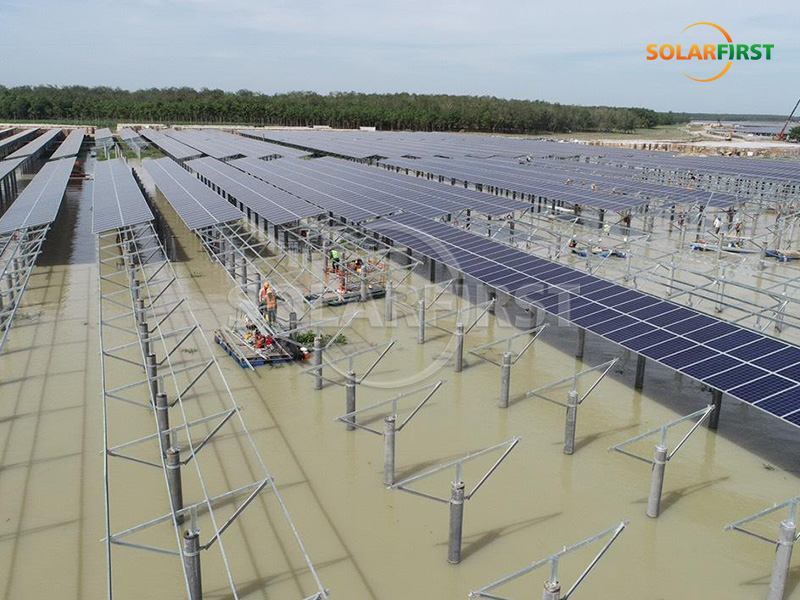

▶ 太阳能-水产养殖混合发电站：

在鱼塘、虾塘和其他难以进行传统基础开挖的水域，PHC管桩可以直接安装在水面上。这种管桩耐腐蚀、耐冻融，且不会影响水产养殖。

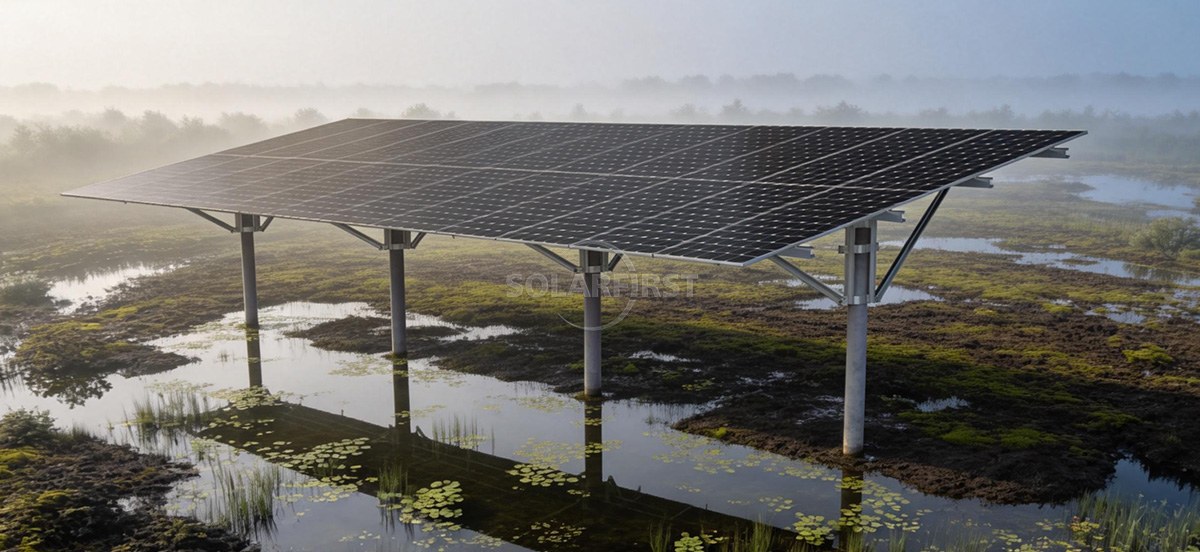

▶ 潮滩、沼泽和洪泛区：

在地下水位高、土壤松软的地区，开挖容易发生坍塌。而PHC管桩直接打入地下，无需排水。

▶ 软土和淤泥地区：

在沿海冲积平原和湖泊沉积区，PHC管桩通过侧向摩擦和端部承载力提供可靠的支撑。

▶ 沙漠和戈壁沙漠：

在地表松软、腐蚀性强的地区，PHC管桩可以穿透地表风成沙，到达稳定的承载层。

▶ 山区和丘陵地区：

在坡度平缓、表土层薄的地区，可以避免大规模的土方工程，从而减少对生态环境的破坏。

▶ 农牧业太阳能混合发电站：

通过提高光伏板的高度，下方的空间可用于种植作物或放牧。PHC桩对表层土壤的破坏极小。

适用土壤类型

• 软至塑性粘性土： 良好的侧向摩擦力，易于打桩。
• 粉砂，粉质砂： 中等至密实的淤泥可以提供较高的承载力，但需要大功率打桩机。
• 粉砂，粉质土壤： 摩擦桩设计需要足够的桩长，但必须验证桩的屈曲稳定性。
• 松散至中等密实的沙子： 桩尖承载层良好，注意桩尖选择（开口/封闭）。

注意事项

概括

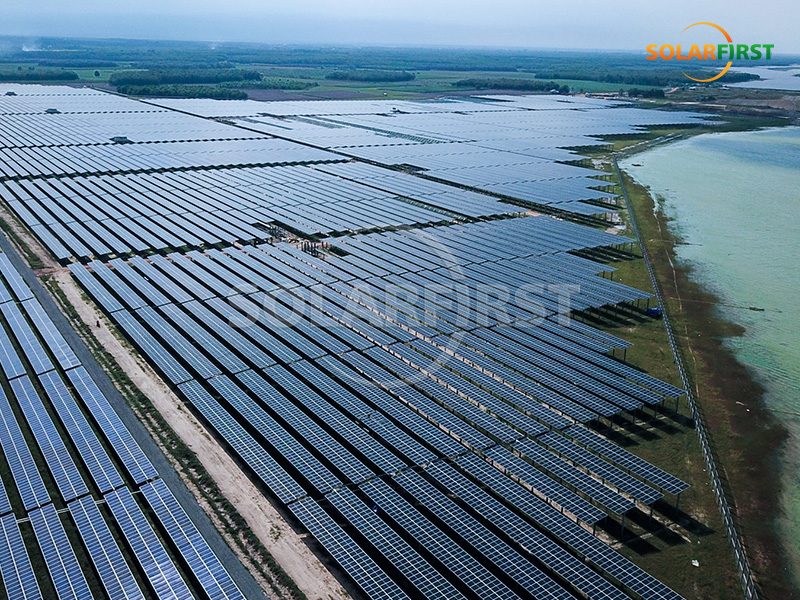

太阳能优先项目参考
