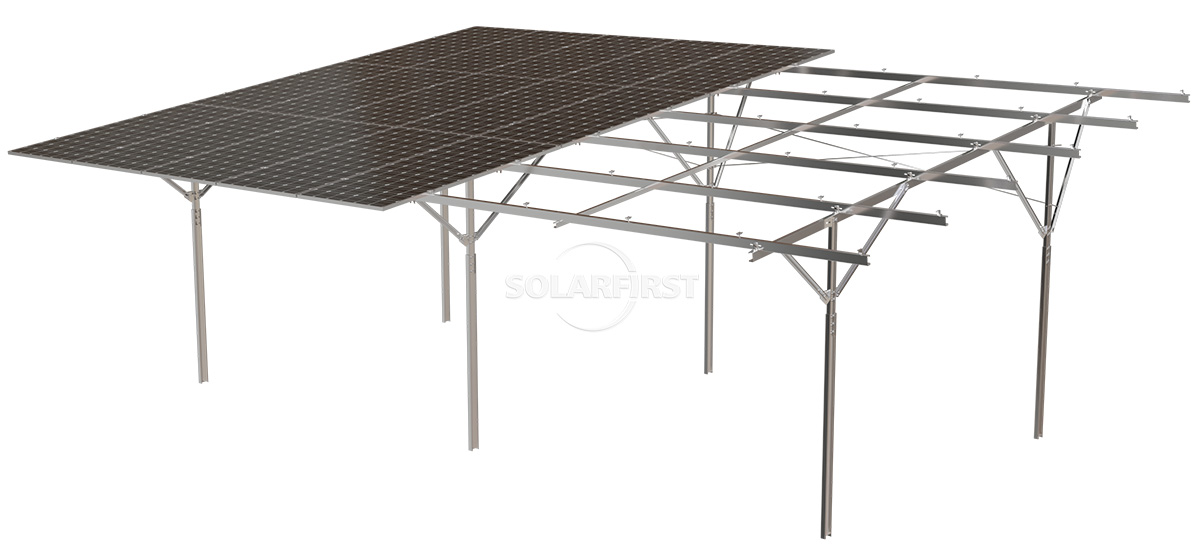

夯实式太阳能地面支架 - 碳钢

根据基础类型和结构设计上的差异，地面光伏（PV）桩基系统可分为以下主要类型：

▪ 螺旋桩系统：

该系统采用螺旋叶片钢管桩，通过专用机械将其旋入土壤中。无需振动或锤击，最大限度减少土壤扰动。该系统适用于沙漠、草原、潮滩、永久冻土和戈壁沙漠等多种地形，尤其适用于干燥坚硬的土壤（如岩石土壤、永久冻土、砾石、卵石土壤等）。螺旋桩可重复使用，因此非常环保。

▪ 钢单柱桩系统：

该系统采用单根镀锌钢桩作为基础。其结构简单，单柱设计，显著缩短了打桩时间，提高了基础施工效率。该系统适用于不平坦地形，支撑高度可根据地形进行调节，为大型工程项目带来显著的经济优势。

▪ 钢双柱桩系统：

该系统采用双柱结构，柱头可向三个方向大角度旋转，适用于坡地、起伏地等复杂地形。双柱结构提供更高的结构稳定性和抗侧向荷载能力，使其尤其适用于风荷载较大的地区。预制混凝土管桩（PHC桩）系统：该系统采用预应力高强度混凝土管桩打入土中，顶部预装钢板或螺栓，用于连接上部支撑。适用于净空要求高、易涝、潮滩、软土等地区。预制混凝土桩基础可在工厂预制批量生产，确保质量稳定可靠。

▪ 静压桩系统：

该系统采用液压静压式打桩机将预制桩（多为PHC管桩或钢桩）压入土中。其特点是施工噪音低、无振动，尤其适用于对噪音和振动敏感的区域，例如城市周边地区，并且适用于承载力高的土层。

▶ 重要的现场地质调查：

施工前必须委托专业地质勘测公司进行地质勘测，以确定土壤类型和承载力（典型情况下≥120kPa）。岩土工程勘察是选择合适桩型和确定桩深的前提条件；严禁仅凭经验盲目施工。

▶ 精确的堆垛位置布局：

打桩前，必须根据设计图纸进行测量，确定每根桩的精确坐标。可采用钢丝绳定位法严格控制桩位偏差，确保场地内桩的间距和标高均符合设计要求。

▶ 施工方法选择与过程控制：

螺旋桩应采用旋转钻孔法打入，严禁使用锤击法，以免损坏螺旋叶片。钢桩和预制混凝土桩最好采用夹持式液压振动锤打入，也可采用锤击法。桩的打入深度必须严格按照设计值控制；控制桩的标高和位置偏差是施工质量控制的核心内容。

▶ 冬季/雨季施工的特殊处理：

冬季施工时，桩基础埋深应根据冻土深度进行调整。在地下水位较高的地区，应优先采用打入式桩基础，而非现浇混凝土桩（后者冬季施工和维护难度较大）。

▶ 防腐蚀保护：

脚手架安装过程中，热浸镀锌防腐涂层不应受损。在土壤腐蚀性强的地区，需要采取更高等级的防腐措施（例如增加镀锌层厚度或使用环氧涂层）；不应直接使用普通热浸镀锌钢桩。

▶ 安装精度控制：

安装过程中，应确保立柱垂直度（垂直度≤1mm）、梁水平度以及脚手架系统的整体倾斜角度满足设计要求。东西向（同一标高）水平偏差应≤10mm。固定式脚手架安装的验收应符合《钢结构施工质量验收标准》GB 50205的相关规定。

▶ 负载验证：

对于风雪荷载较大的地区，需要进行专业的结构设计验证。风雪荷载的计算应采用25年重现期的数值。基础风荷载的形状系数应为±1.3。

▶ 桩基试验验证：

在正式施工之前，建议进行试桩验证，测试单根桩的承载力（包括抗压、抗拉和水平承载力），以验证设计的合理性和可靠性。

▶ 遗址保护和环境修复：

施工完成后，应及时拆除和清理临时施工设施，并恢复受影响的地表环境，以最大程度地减少对场地生态环境的破坏。
