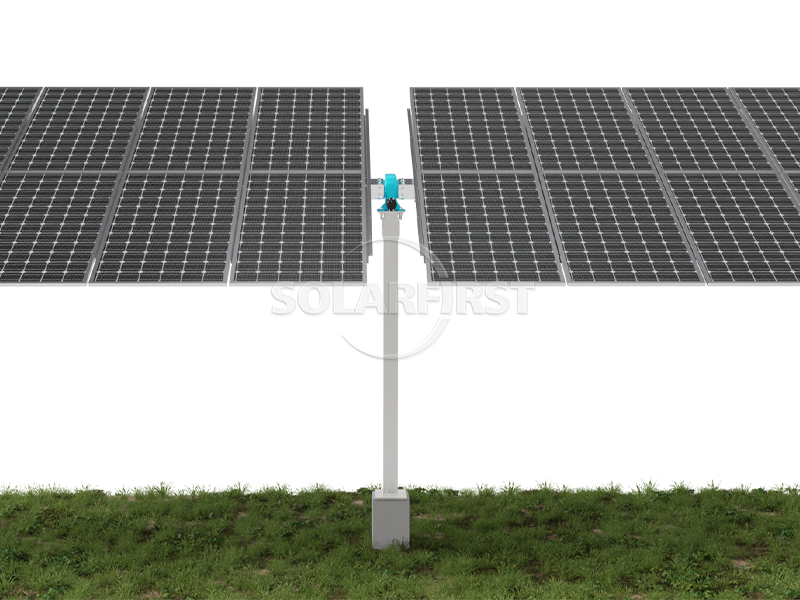

本产品是一款水平单轴跟踪支撑系统，主要针对地面光伏电站场景设计。该系统采用多点驱动设计，增强了结构的抗扭性能和抗风能力。它能够适应连续起伏和不规则地形，并满足最大南北坡度15%的安装要求。每个支撑柱独立运行，避免组件间相互遮挡，便于现场施工及后续运行维护。该系统兼容182mm和210mm硅片组件，并可根据地形和实时气象信息进一步优化跟踪角度，从而在复杂环境下获得更佳的发电效率。
产品描述
D+系列采用水平单轴跟踪技术，跟踪范围为±45°，支持1000V和1500V两种电压等级。驱动方式包括旋转驱动或线性执行器，基础类型包括PHC管桩、现浇混凝土桩和钢桩。在结构设计方面，该系统将驱动点由单点布置升级为多点布置，分散了力路径，在一定程度上降低了单点失效的风险。每个支撑柱最多可安装120个组件（数量可根据项目进行调整）。主要结构材料为热镀锌Q235B/Q355B钢或锌铝镁合金钢板，平均镀层厚度不小于65微米，具有一定的耐腐蚀性。
该系统配备一对一独立控制单元，可实时监测各支撑柱的运行状态，并在出现异常时指示故障位置，便于快速排查故障。智能跟踪模块集成地形数据和实时气象信息（如辐照度、云量等），动态调整跟踪角度以应对现场光照变化。整套设计经过风洞试验，并针对不同的风荷载条件优化了结构方案。

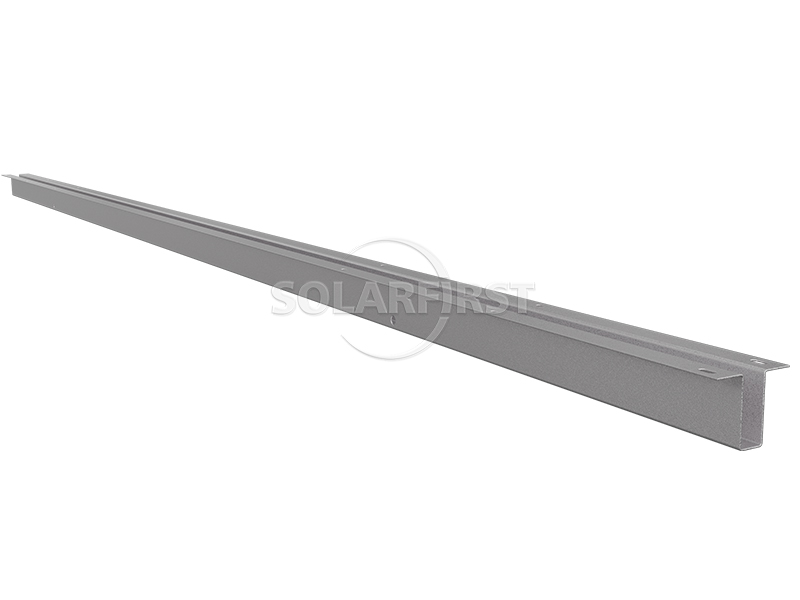

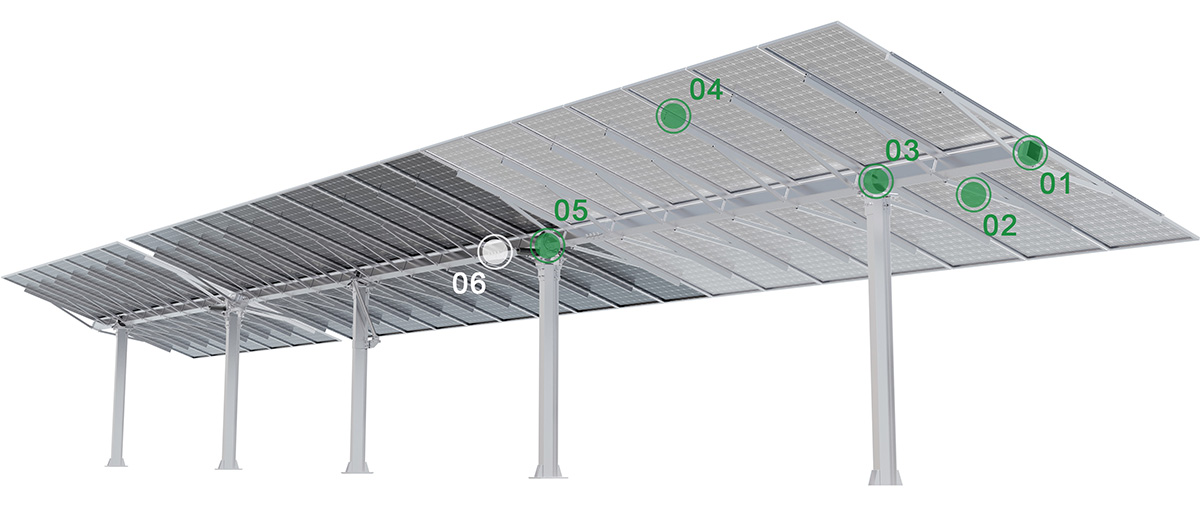

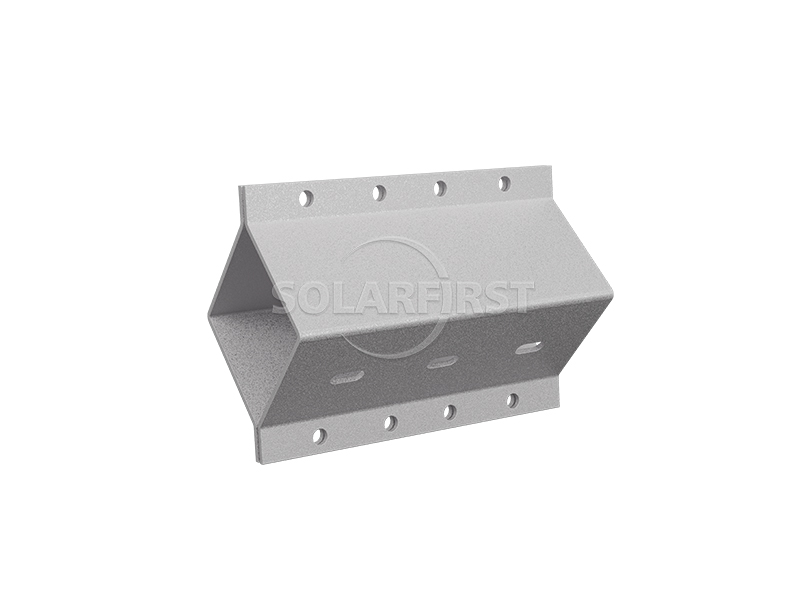

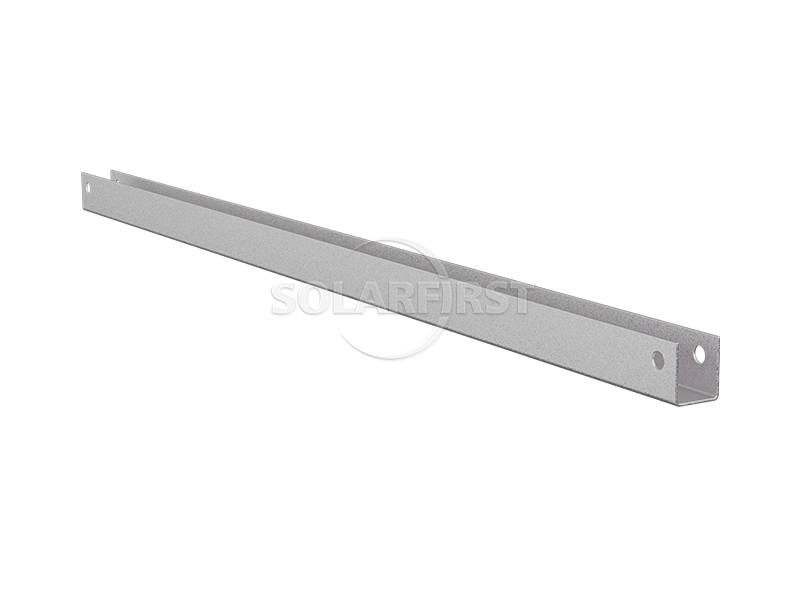

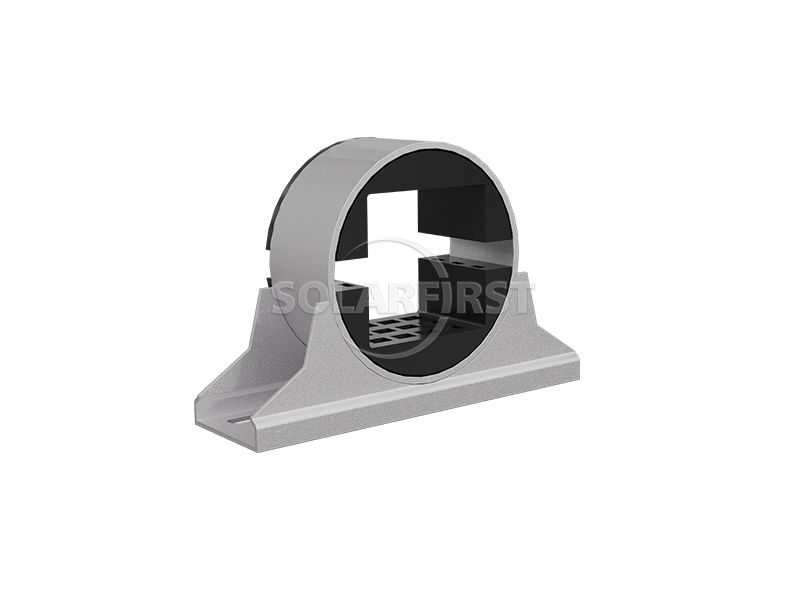

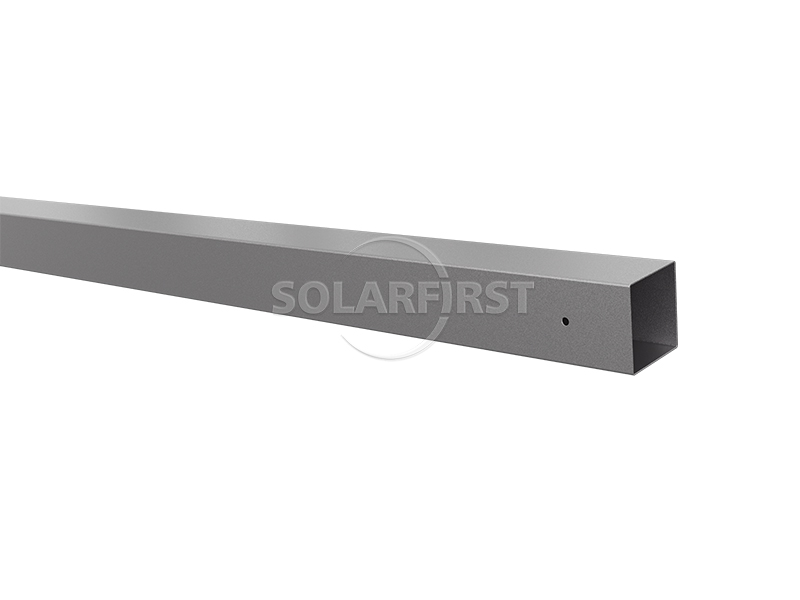

产品组件
优势
▶ 地形适应性
可适应连续起伏不平的地形，满足 15% 南北坡度的设计要求，减少场地平整工作。
▶ 稳定性提升
从单点驱动升级为多点驱动，有助于提高系统的抗扭性能，并能承受临界风速。
▶ 模块兼容性
兼容 182mm 和 210mm 硅片组件，减少了组件选择的限制。
▶ 良好的无障碍设施
每排均采用独立轨道设计，排与排之间互不阻碍，方便施工车辆和维护人员通行。
▶ 安全性和可靠性
该系统采用一对一独立控制，能够实时监控每一排支撑的运行状态，及时发现故障点，帮助减少发电损耗。
▶ 智能追踪
根据不同的地形和实时天气信息（辐照度、温度、风速等）优化跟踪角度，有助于在特定条件下提高发电量。
▶ 设计理性
经风洞试验验证，该结构针对不同的风压区域进行了优化，提高了系统的整体稳定性。
跟踪器结构
| 追踪技术 | 水平单轴跟踪器 |
| 系统电压 | 1000伏/1500伏 |
| 跟踪范围 | ±45%/±60° |
| 工作风速 | 18 米/秒（可定制） |
| 最大风速 | 45 米/秒 ASCE 7-10（可定制） |
| 每个跟踪器的模块 | ≤120 个模块（可定制） |
| 主要材料 | 热浸镀锌 Q235B/Q355B，锌铝镁合金涂层钢 |
| 平均涂层厚度 | >80μm |

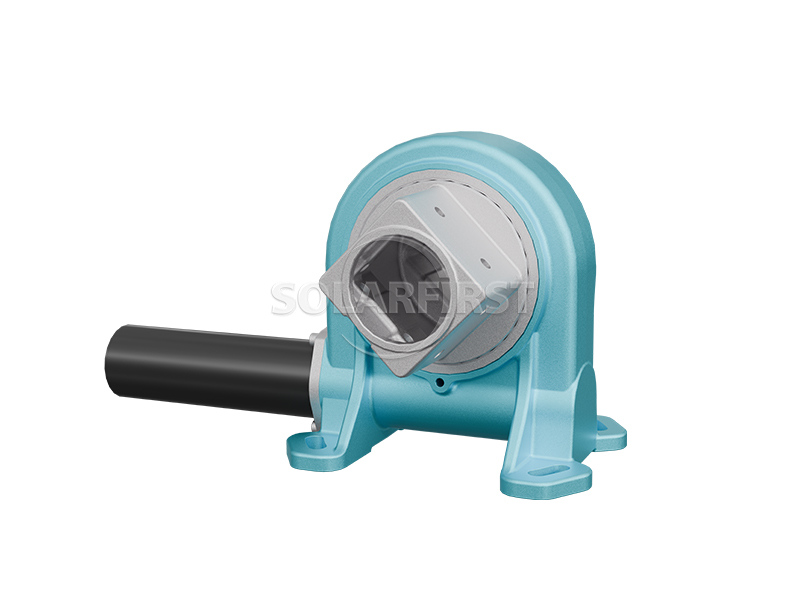

| 驱动系统 | 线性执行器/回转驱动器 |
| 基础类型 | 预制混凝土桩/现浇桩/钢桩 |
控制系统
| 控制系统 | MCU |
| 跟踪模式 | 闭环时间控制+GPS |
| 跟踪精度 | <2° |
| 沟通 | 无线（ZigBee、LoRa）；有线（RS485） |
| 粉末采集 | 外部供电/串联供电/自供电 |
| 夜间自动收起 | 是的 |
| 强风期间自动收起 | 是的 |
| 优化回溯 | 是的 |
| 保护等级 | IP65 |
| 工作温度 | -30°C~65°C |
| 风速计 | 是的 |
| 功耗 | 每天0.3千瓦时 |
适用场景
▪ 低矮的山丘和缓坡
▪ 波浪状起伏的山脉
▪ 沟壑发育良好的地区
▪ 阶梯式露台
重要提示：
▪ 安装前，应进行场地地形的详细测量，以确认坡度变化在系统设计范围内（南北方向≤15%）。
▪ 基础施工需要根据地质报告选择合适的基础类型（预应力混凝土桩、灌注桩或钢桩），并确保桩位偏差满足安装要求。
▪ 当运行风速超过 18 米/秒时，建议控制系统将支撑旋转到保护角度（例如，水平或顺风位置），以减少风荷载的影响。
▪ 最大风阻45米/秒是根据ASCE 7-10标准制定的设计值。实际使用中应根据当地历史气象数据评估安全裕度。
▪ 每根支撑柱最多可容纳 120 个构件，这是一个参考上限；实际数量需要根据场地长度、构件重量和风荷载进行验证后确定。
▪ 智能跟踪算法依赖于实时气象数据源（例如，辐照度计、气象站）。如果数据中断，系统应具备降级运行模式（例如，基于天文算法）。
▪ 定期检查驱动机构、紧固件和涂层表面；及时维修任何异常情况。
▪ 对于锌铝镁涂层钢，其在特定高湿度或高氯离子环境下的长期耐腐蚀性仍需评估，并且可能需要采取额外的保护措施。
概括
这款水平单轴跟踪支撑系统专为地面光伏电站设计。其核心特点包括多点驱动、适应15%南北坡度、兼容182/210组件、独立立柱控制和实时监测。通过风洞试验和针对性的结构设计，该系统在各种地形和风荷载下均展现出一定的稳定性。智能跟踪功能可结合实时气象信息优化跟踪角度，从而潜在地提高发电效率。总体而言，该产品适用于地形复杂、对操作维护便捷性和安全性要求较高的中大型光伏项目。但其应用需要根据实际风速、地质条件和组件配置进行定制设计和验证。

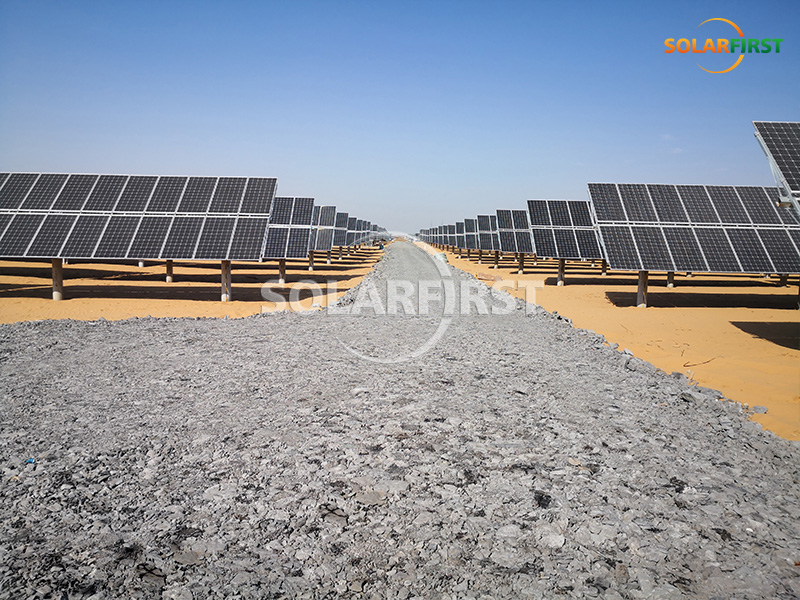

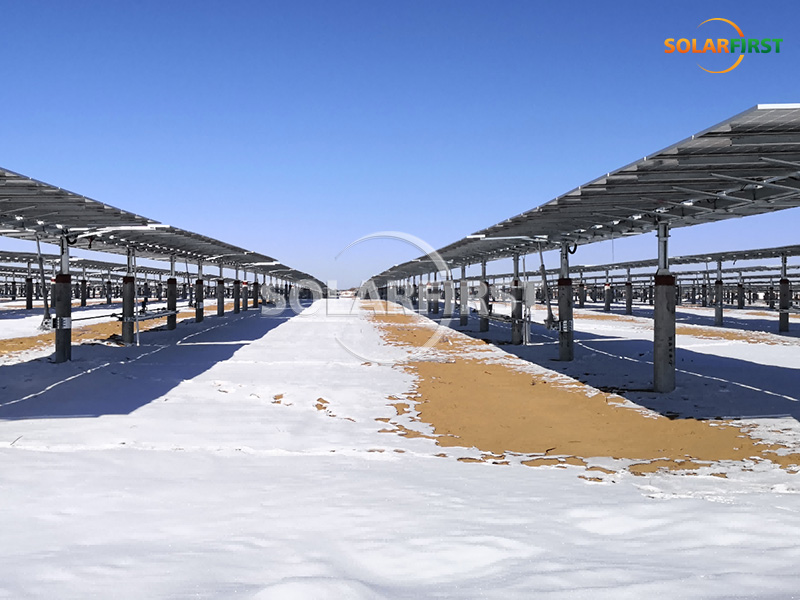

太阳能优先项目参考
