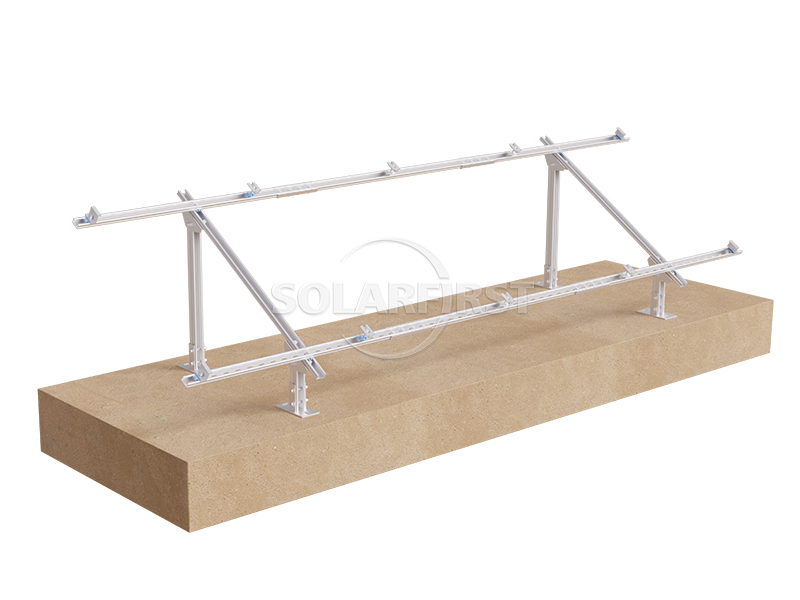

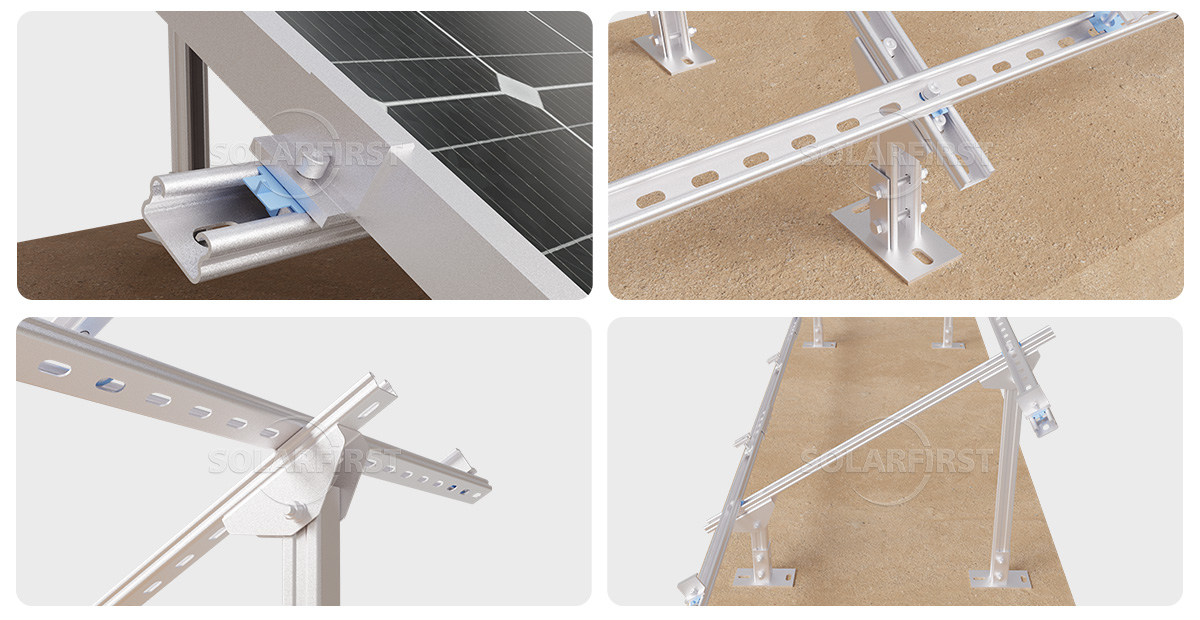

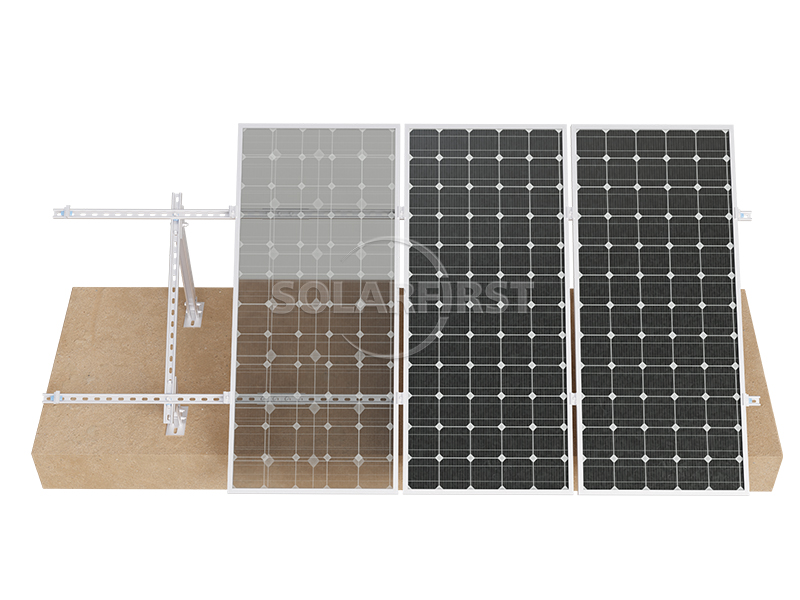

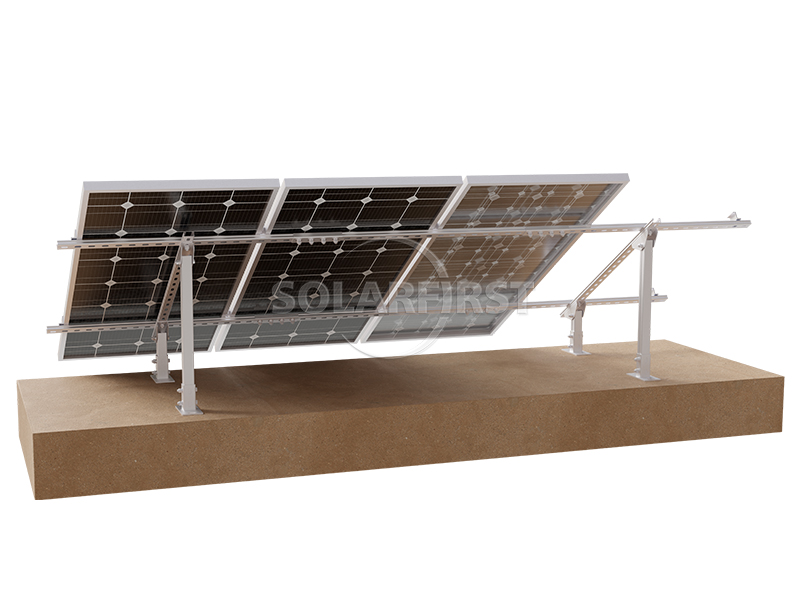

碳钢太阳能地面安装系统 - 内弯钢

碳钢太阳能地面支架系统——内弯型钢是一种特殊的结构支架型材，采用优质碳素结构钢（如Q235B）经连续冷弯工艺制成。其最显著的特点是两侧边缘经反复轧制形成内卷边结构，从而形成独特的加强型槽形截面结构，显著提升了抗弯、抗扭和抗压性能。该产品专为光伏支架、建筑支撑、设备吊装等承重场景而设计，是一种轻量化、高强度的解决方案，可替代传统的角钢和普通槽钢。

与普通开式钢材相比，内卷边设计使部件在相同重量下具有更高的截面惯性矩和旋转半径。其结构稳定性明显优于相同厚度的扁轧件。

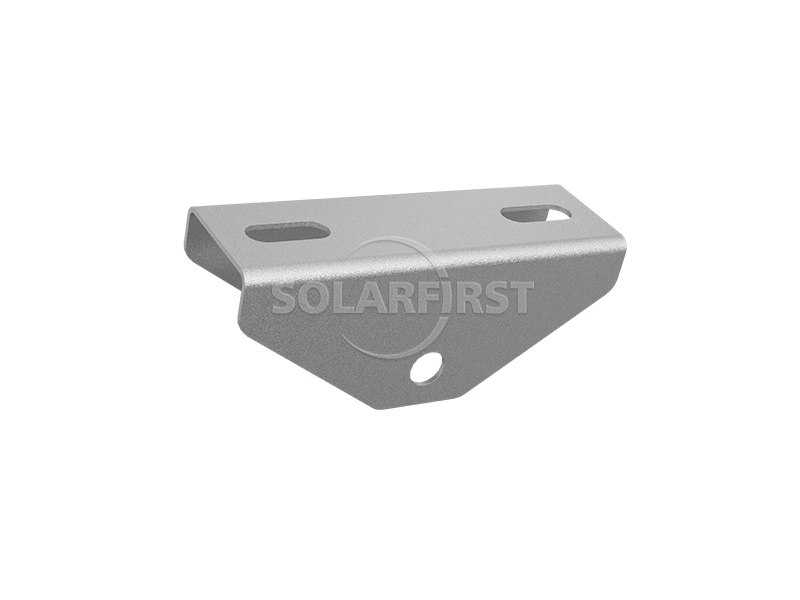

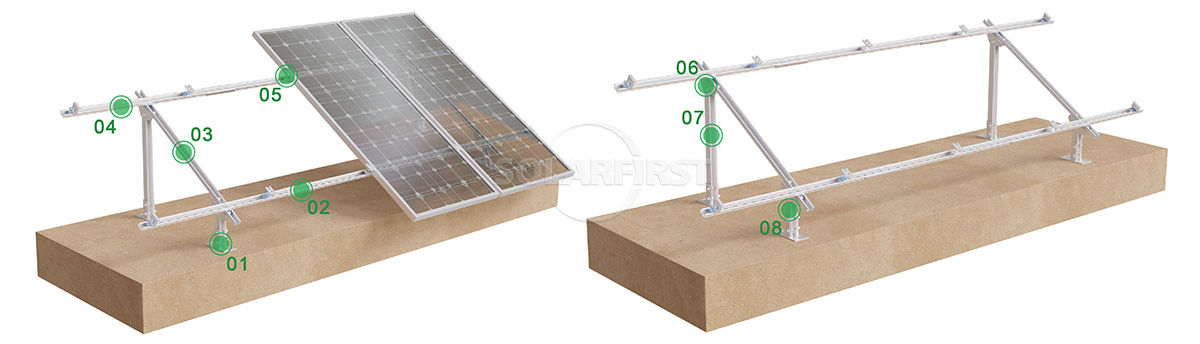

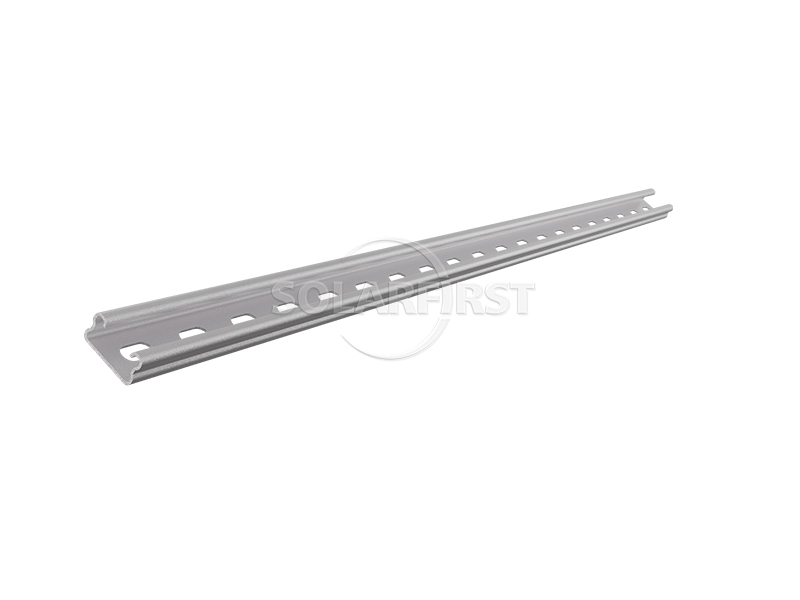

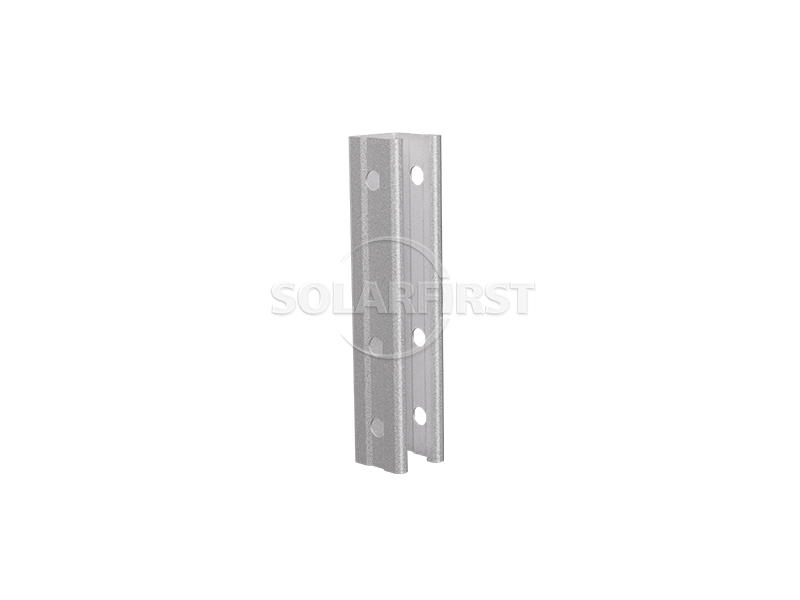

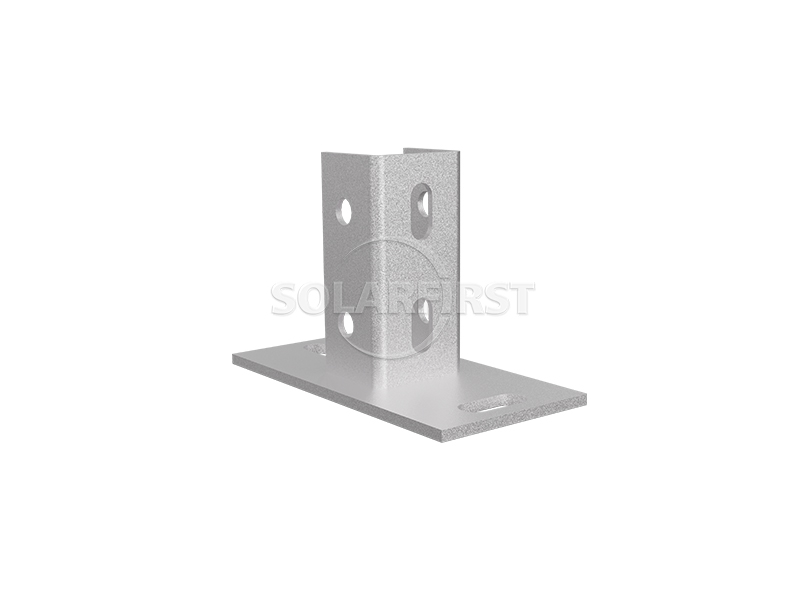

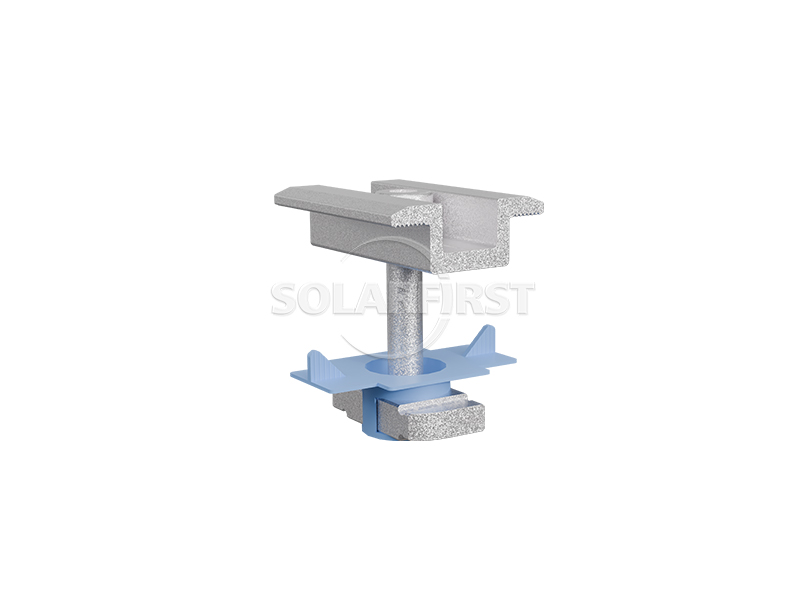

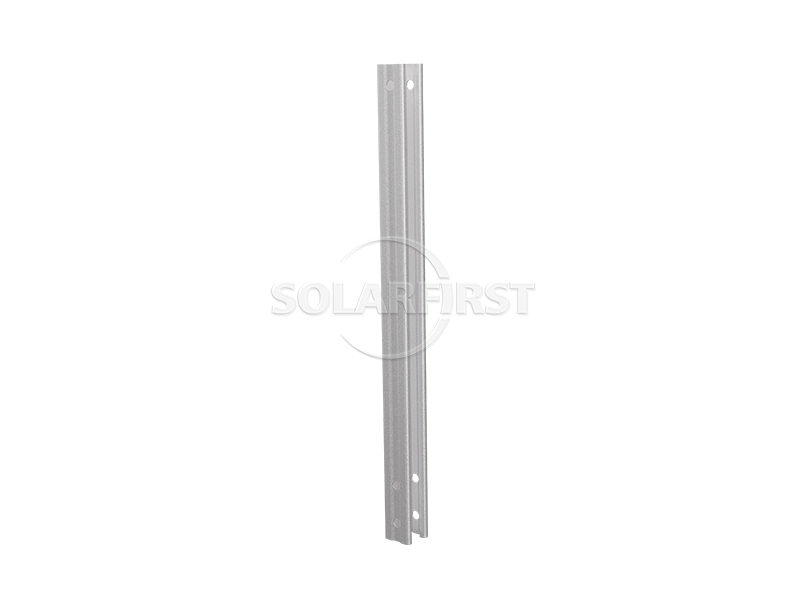

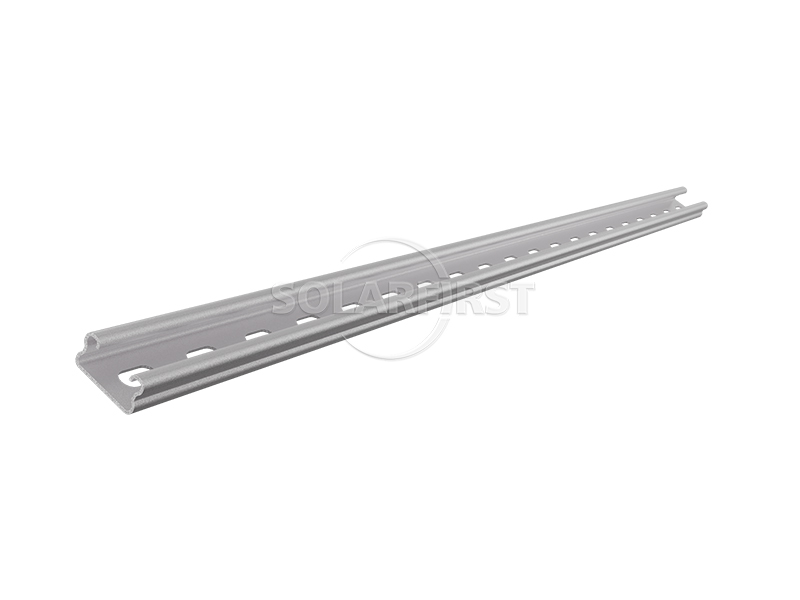

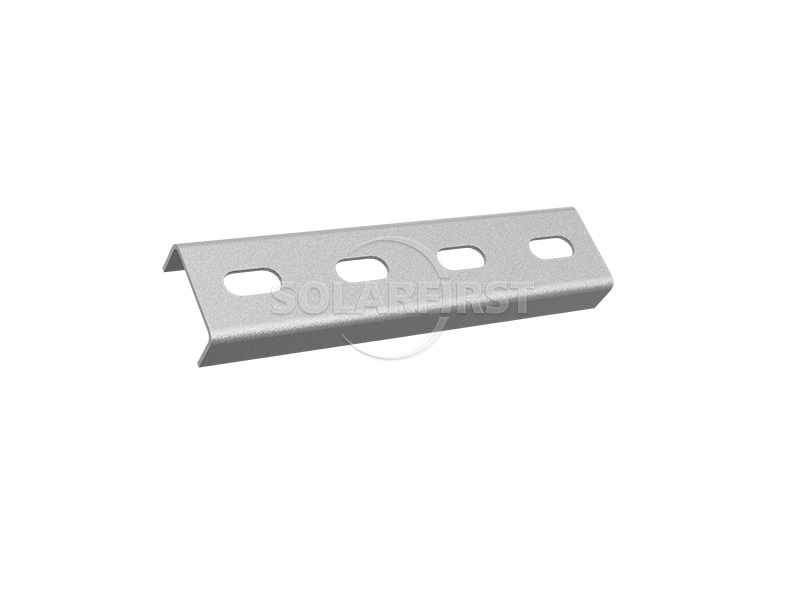

产品组件

优势

▶ 优异的强度/重量比：

内卷边设计显著增大了横截面旋转半径，与相同重量的普通角钢相比，承载能力提高了约 25% 至 40%，有效减少了钢材用量。

▶ 优异的抗扭性能：

双侧闭合边缘设计产生了类似于闭合截面形状的效果，与普通槽钢相比，它表现出明显更优异的抗扭性和横向稳定性。

▶ 更长的防腐蚀寿命：

热浸镀锌层均匀致密，户外使用寿命可达 20 至 30 年（视环境而定），大大降低了维护成本。

▶ 灵活便捷的加工方式：

它可以使用普通的切割机和压力机进行切割和冲孔，长度可以在现场随意调整；刻度标记减少了测量误差。

▶ 安装效率高：

通过使用专用连接件，即可实现“单螺栓固定”。无需焊接，从而节省人工和辅助材料成本。尤其适用于高海拔作业。

▶ 规格可定制：

从横截面形状（皱纹角度、皱纹长度）、壁厚到镀锌层厚度，所有方面都可以根据工程荷载要求进行非标定制，满足特殊设计需求。

参数

适用场景

▪ 大型集中式地面电站：

在平原、草原、沙漠、戈壁等开阔地带，可用作主要承重檩条和斜撑，形成单柱或双柱支撑系统。

▪ 商业和住宅地面光伏系统：

可用作中小型地面工程（如工厂区、闲置农村土地和农业温室周围）的立柱、斜梁和水平支撑。

▪ 混凝土平屋顶（带额外支撑）：

与压载基础配合使用，作为倾斜或扁平檩条支撑光伏组件。

▪ 水产养殖-太阳能混合系统和农业-太阳能混合系统：

当架空高度较高时，可用作主要承重型材，有效抵抗风荷载和长期潮湿环境下的腐蚀（需要镀锌铝镁合金或加强防腐处理）。

▪ 山地和坡地地形：

通过调整前后立柱之间的高度差，并使用向内轧制的 C 形钢的连接长孔，可适应 5-15° 的地形坡度。

重要提示：

▶ 选择计算：

请结构工程师根据实际荷载（静荷载、动荷载、风荷载、雪荷载）和支座间距，评估该截面的承载力。切勿仅凭经验盲目选择。

▶ 镀锌层保护：

现场切割或钻孔后，应在切割面涂上富锌修补漆，以防止锈蚀从表面蔓延。

▶ 连接配件：

务必使用与内侧卷边形状完全匹配的专用连接件。普通角铁夹无法牢固锁定，且容易松动。

▶ 安装扭矩：

螺栓的拧紧扭矩必须按照设计要求进行。拧得太紧，可能导致边缘卷曲变形；拧得太松，则防滑性能不足。

▶ 存储保护：

运输和储存过程中，避免重物挤压造成变形；长期户外存放时，应将其垫高，以防止受潮并保护镀锌层免受损坏。

▶ 焊接限制：

如果确实需要焊接，应选用低氢焊条，并控制热输入。焊接后，重新进行防腐处理——强烈建议采用全螺栓连接。

概括

碳钢支架——内轧钢是一种特殊的结构型材，通过冷弯和内轧边缘结构实现了轻量化和高强度。它集高承载能力、优异的抗扭性能、便捷的安装和长期耐候性于一体，是现代钢结构支撑系统的理想基础构件。它克服了传统钢材重量大、焊接量大、防腐性能差等缺点，尤其适用于对施工速度、后期维护和全生命周期成本要求严格的工程项目。无论是在光伏新能源、楼宇机电系统还是市政设施领域，内轧钢支架都能提供安全、经济、可持续的支撑解决方案。
