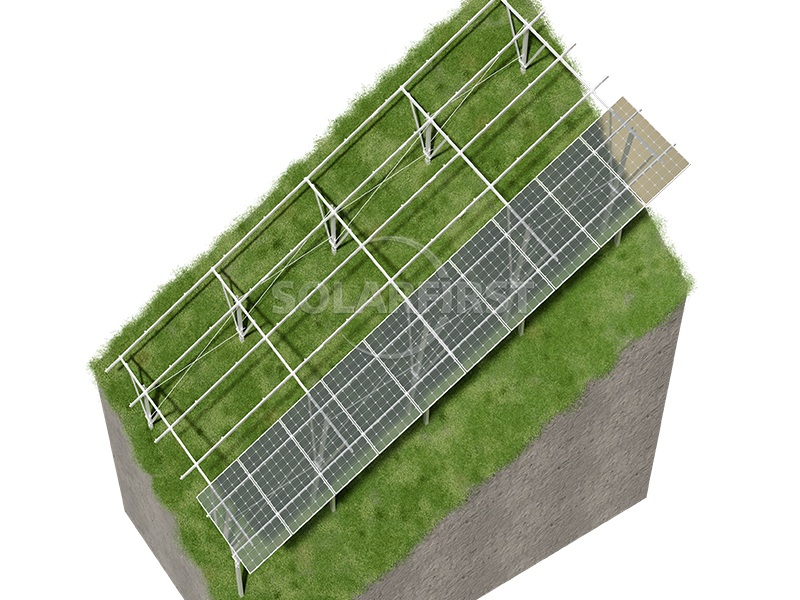

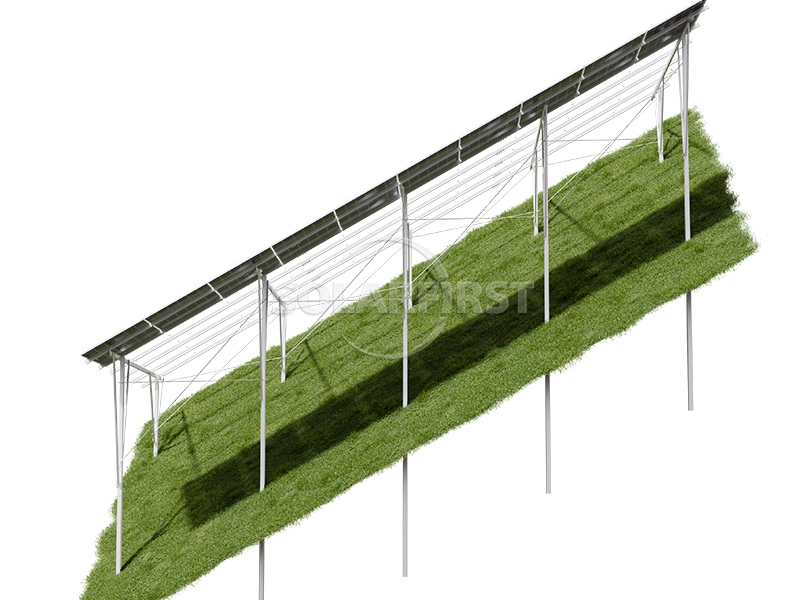

夯实桩太阳能地面支架 - 斜坡区域

坡地型夯桩式太阳能地面支架采用液压驱动的热浸镀锌钢桩，无需混凝土浇筑。其双柱结构和可调节支点使其倾斜角度可在0°至60°之间调节，抗风能力高达60米/秒，抗雪荷载能力高达1.4千牛/平方米，并具有耐腐蚀和耐候性，设计寿命超过25年。同时，该系统能够保持原有地形，无需平整土地，工期缩短30%至50%，人工成本降低约20%。其模块化预制设计使其适用于坡地和偏远地区，是快速并网和高回报电站的理想选择。

产品组件

优势

▪ 不畏复杂地形，最大限度地利用土地：

专为斜坡和丘陵地形设计，可直接安装在现有地形上，省去了传统方法所需的大量土方平整工作，从而节省了高昂的成本和时间。其双柱或多柱支撑结构可灵活适应南北和东西方向的地面起伏。

▪ 灵活调节确保最佳发电角度：

该系统配备了灵活的旋转关节组件和可调节长度的支架，可在支架顶部进行多方向的广泛调整，确保光伏板精确地朝向正南，并达到最佳倾斜角度，即使在复杂的地形中也能保证高效发电。

▪ 安装高效快捷，缩短施工时间：

液压打桩机用于直接将钢桩打入地下，可在数秒内完成桩基施工。许多系统还采用工厂预组装的模块化设计，显著缩短了现场组装时间，与地锚杆方案相比，安装速度最多可提高 50%。

▪ 坚固耐用，安全可靠：

核心承重构件（例如钢桩和主梁）采用热浸镀锌或锌铝镁合金涂层处理，具有极强的耐腐蚀性和抗老化性。产品质保期一般为10年。抗风性能一般在60米/秒以上（足以抵御17级飓风），雪荷载能力一般在1.4千牛/平方米以上。

▪ 环保，对生态环境影响最小：

安装过程无需大规模挖掘和混凝土浇筑，大大保护了原有的地形和植被，最大限度地减少了对当地生态系统的干扰。

▪ 经济效益高，总体成本降低：

虽然桩基设备和专用支架的初始投资可能略高，但减少土方工程、缩短施工周期、节省劳动力和最大限度地利用土地，将在整个生命周期内带来更好的投资回报。

参数

适用场景

中大型商业和地面光伏电站：特别适用于丘陵、斜坡和沟壑纵横的农田或未利用土地，这些电站可以通过支撑结构适应地形，实现农业太阳能互补。

▶ 公用事业级光伏电站：

在大型地面式电厂中，桩基施工法具有施工速度快、地形适应性强的优点，是保证大型项目工期的首选方案。

▶ 对环境保护要求较高的生态区域：

这种地基类型对土地造成的损害最小，能有效降低环境审批风险。

▶ 地质条件复杂的地区：

通过改变基础类型（如螺旋桩或PHC桩），可以适应各种复杂的地质条件。

重要提示：

尽管其优势显而易见，但在某些情况下仍需进行仔细评估：



▪ 拔出强度相对有限： 在地基非常松软或风速很高的地区，其抗拔性能可能不如深埋的混凝土基础。



▪ 在坚硬岩层中施工的难度： 地质勘测不足可能会阻碍打桩作业，通常需要预先钻孔协助。



▪ 腐蚀挑战： 在盐碱地和腐蚀性极强的沿海环境中，冲击桩的镀锌涂层面临腐蚀风险；建议优先采用螺旋桩。



▪ 砾石层可能会损坏镀锌层： 碎石可能会划伤桩表面的防腐涂层，影响其长期使用寿命。



安装

•

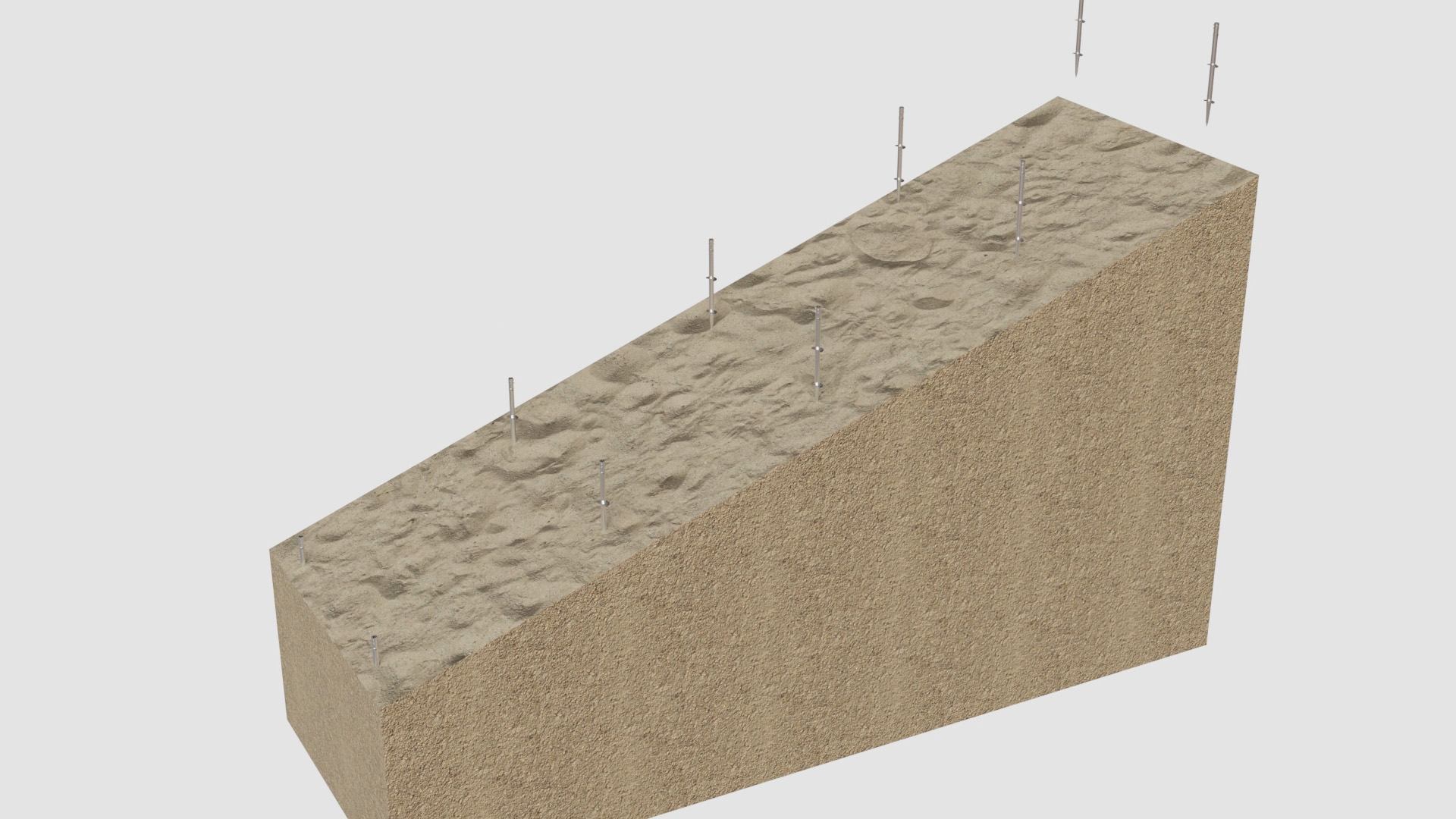

  01 螺旋桩驱动

  使用液压打桩机按照定位将热浸镀锌钢桩打入倾斜的地面，保证垂直偏差≤1°。

•

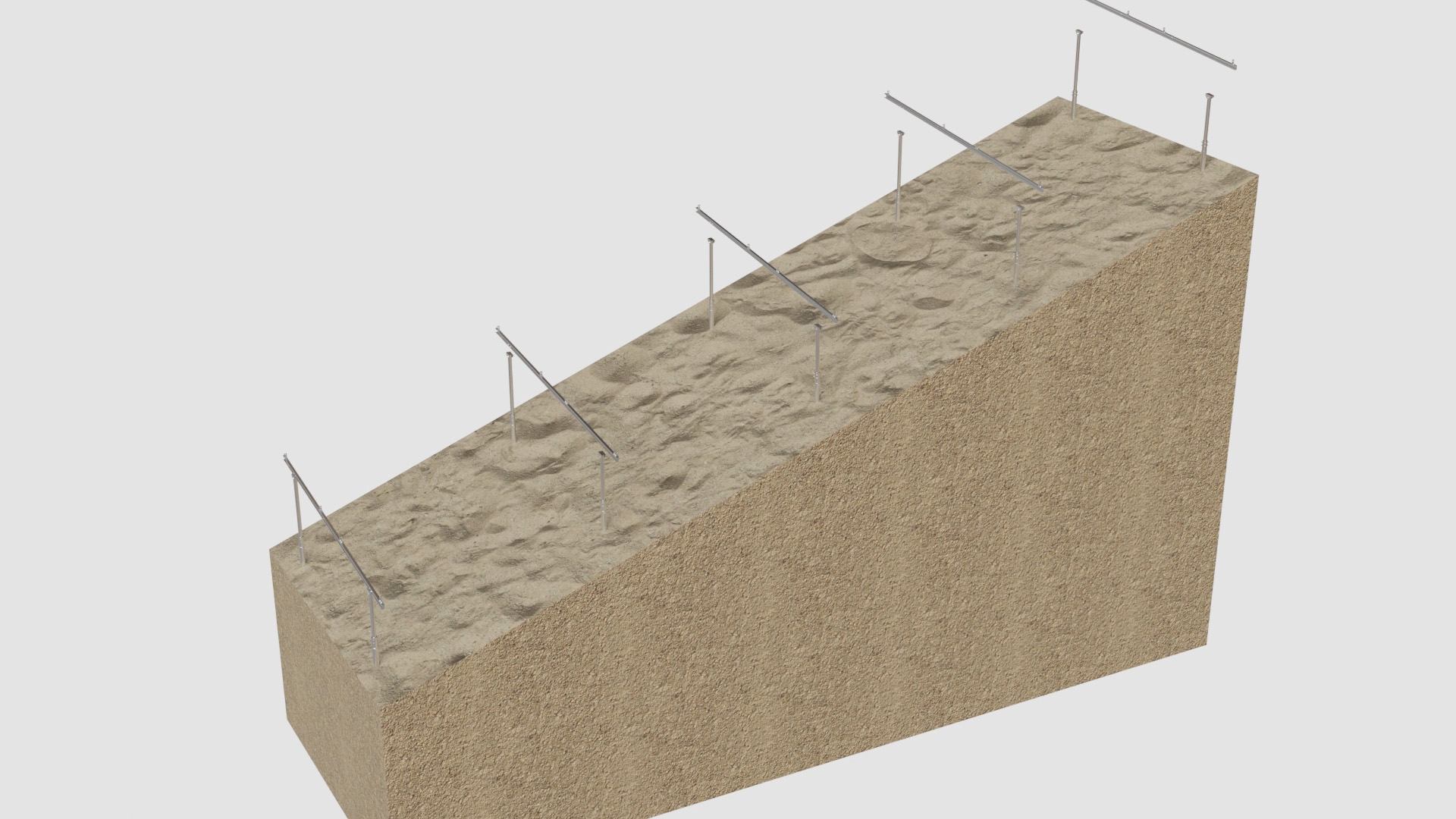

  02 安装列

  在钢桩顶部安装可调节立柱，并先用螺栓固定。



•

  03 安装斜梁

  将倾斜的梁架设在柱顶上，并调整到最佳倾斜角度以进行发电。
•

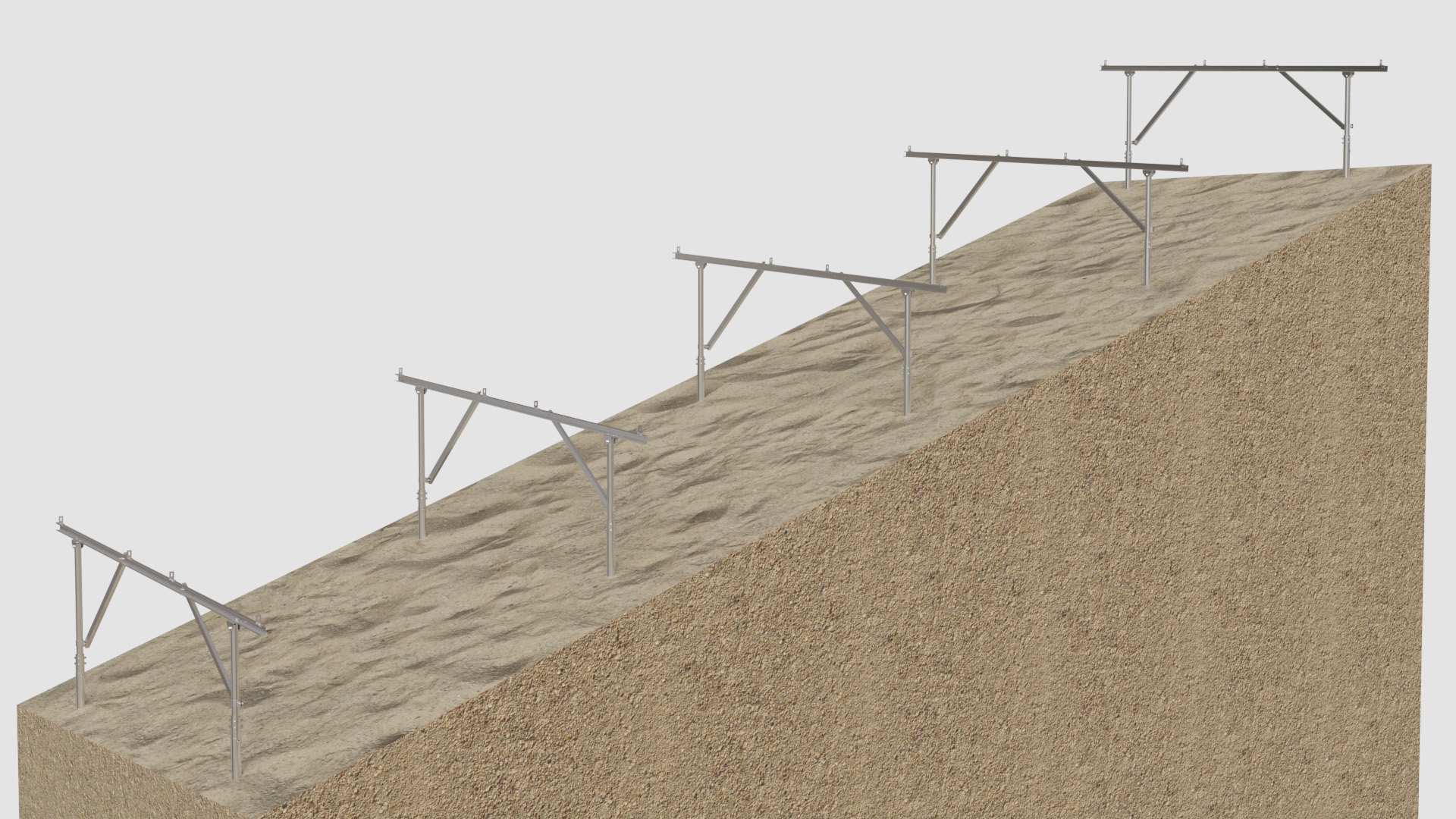

  04 安装斜撑

  在立柱和斜梁之间安装斜撑，以增强支撑结构的抗风和抗弯稳定性。

•

  05 安装拉杆

  在柱行之间横向安装拉杆，以提高整个支撑结构的纵向刚度和防滑能力。



•

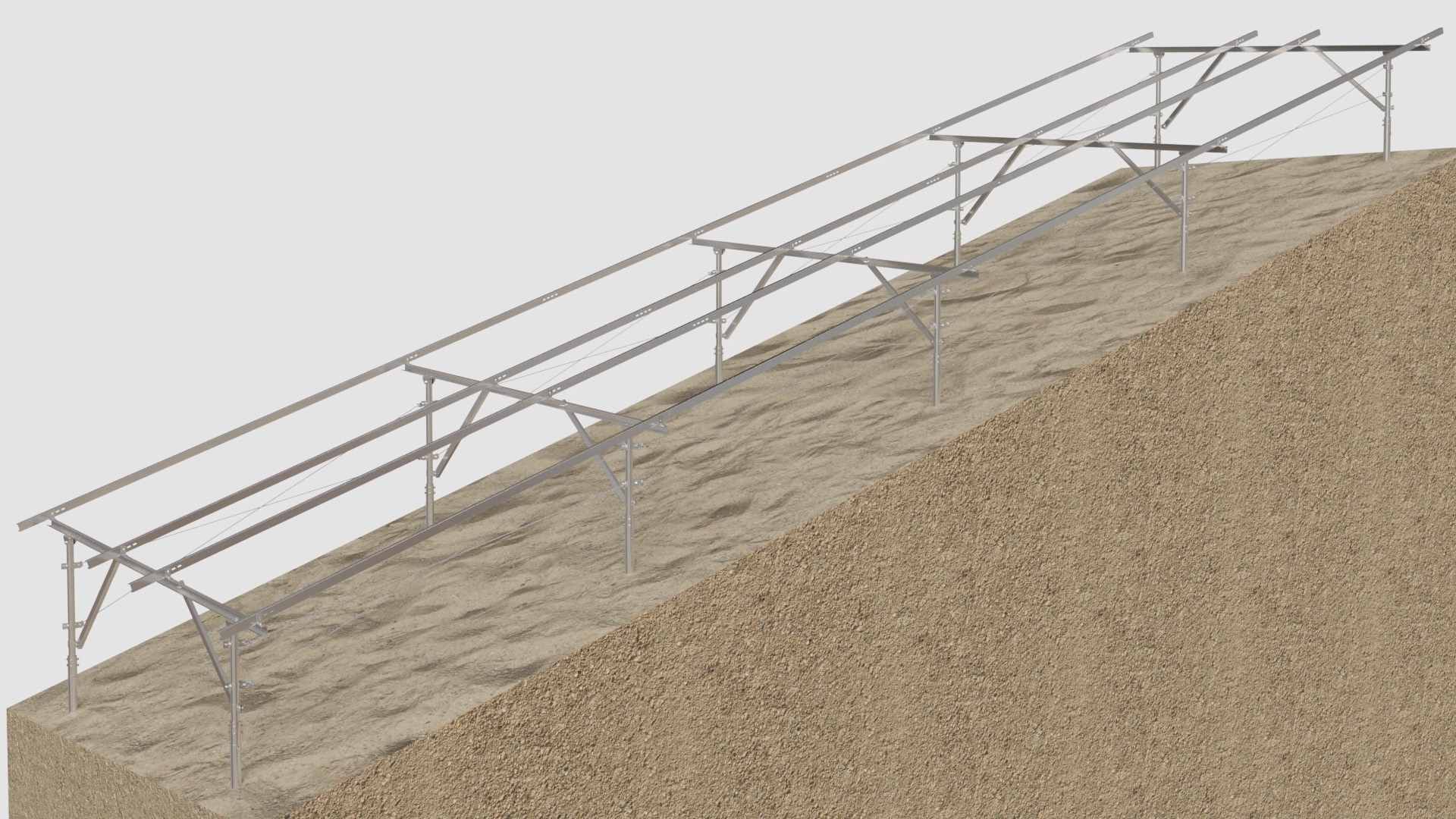

  06 安装檩条

  将檩条垂直于倾斜的梁进行布置和固定，形成太阳能电池板的平坦安装面。



•

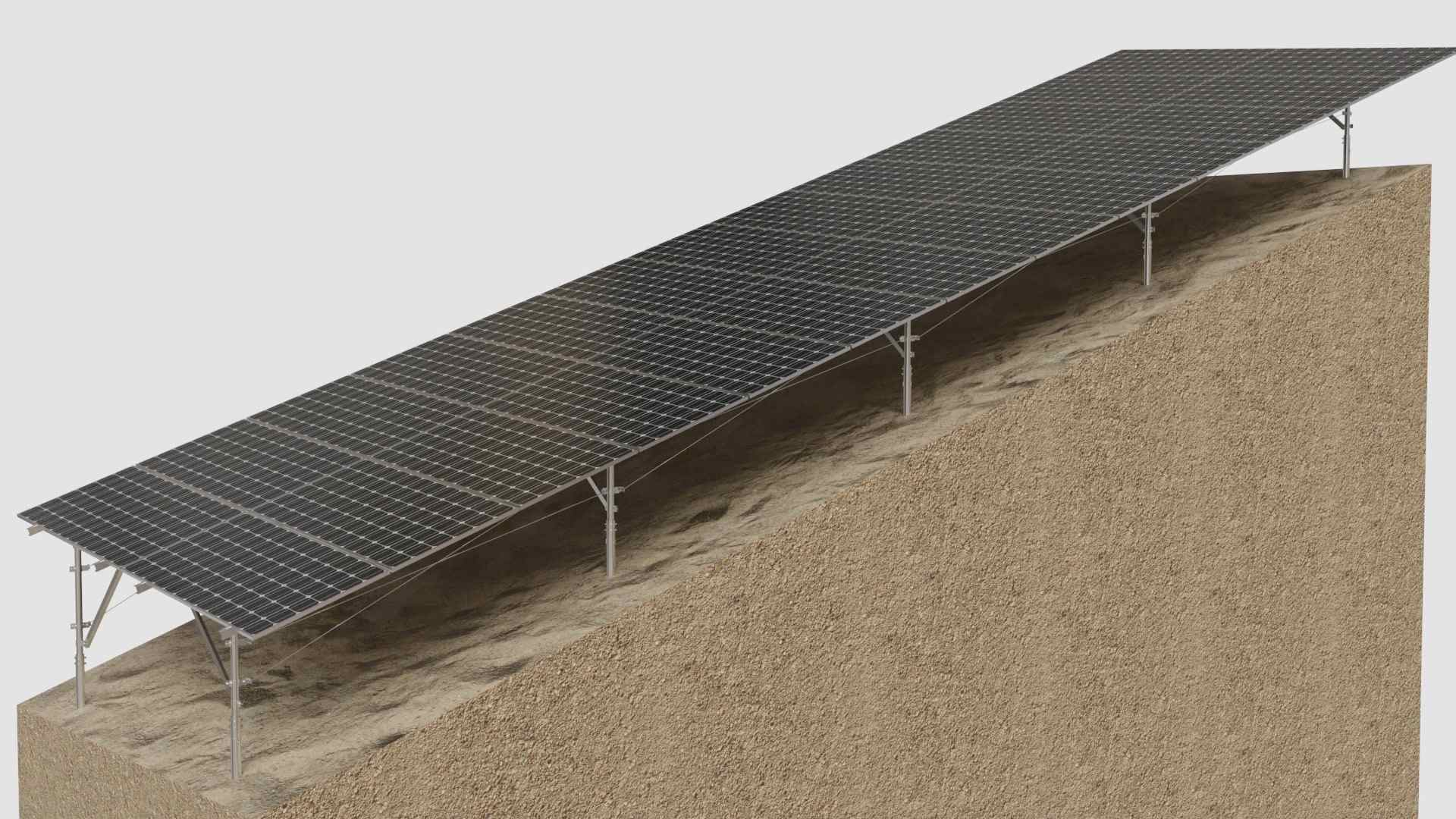

  07 安装太阳能电池板：

  将光伏组件放置在檩条上，用夹具固定到位，并留出热膨胀间隙。

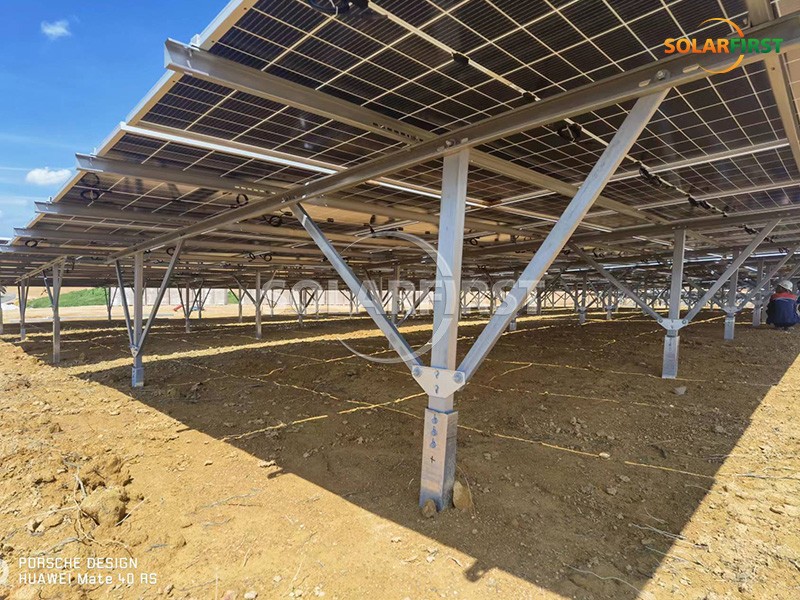

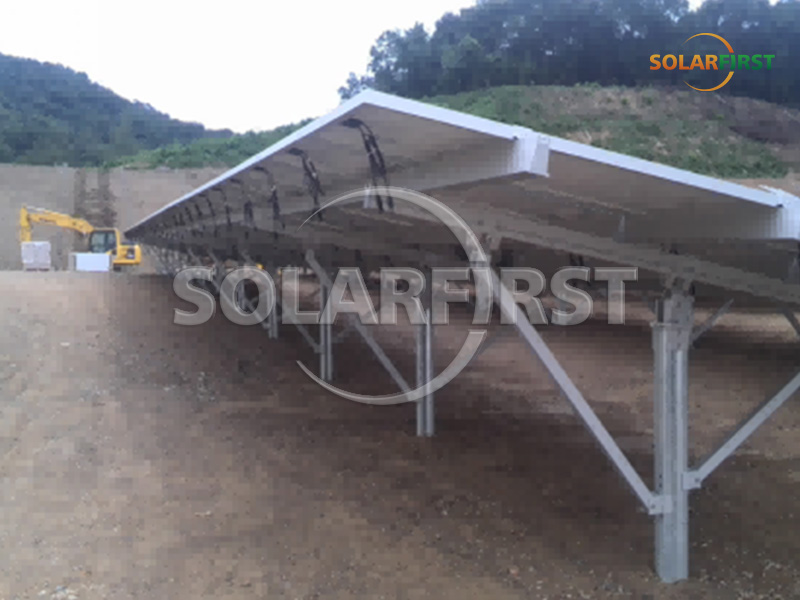

太阳能优先项目参考

•
•
•
