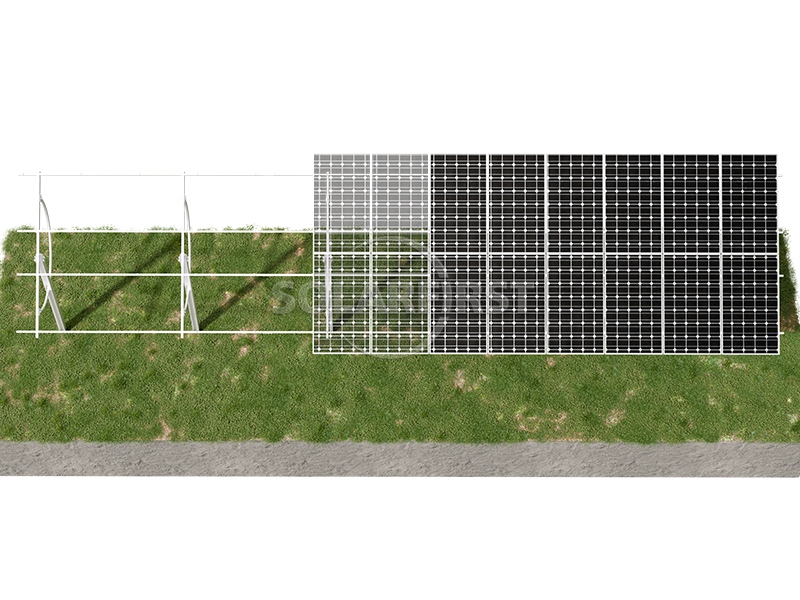

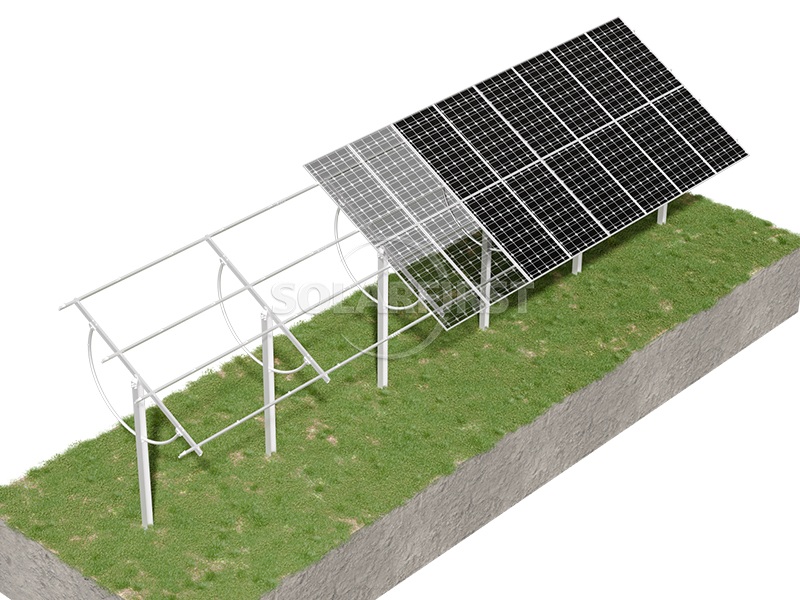

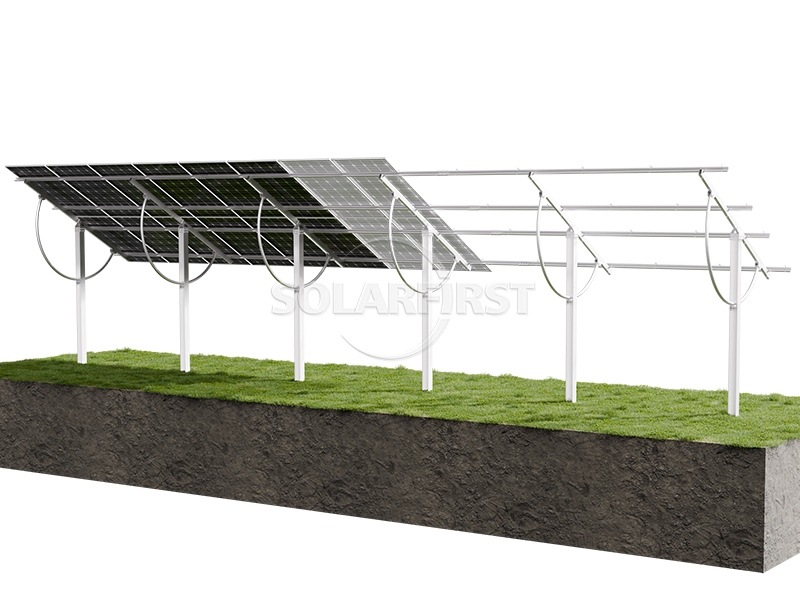

这种弧形拉杆式手动可调倾斜地面光伏支架结构，可通过弧形拉杆机构实现南北方向0°～40°的手动角度调节。它无需动力驱动，单人即可操作。成本与固定支架相当，但可根据季节调整倾斜角度，从而提高发电量3%～10%。主体采用高强度镀锌钢材，耐腐蚀、经久耐用。适用于大型地面电站，并兼容主流光伏组件。它是一种兼顾经济效益和发电效率的可靠解决方案。
颜色 :
Silver (hot-dip galvanized) / Silver-gray (zinc-aluminum-magnesium coated)认证 :
CE, TÜV, ISO9001, SGS材料 :
Hot Dip Galvanized Steel, Zn-Al-Mg pre-coated steel, Stainless Steel SUS304产品来源 :
Tianjin, Fujian航运港口 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
产品描述

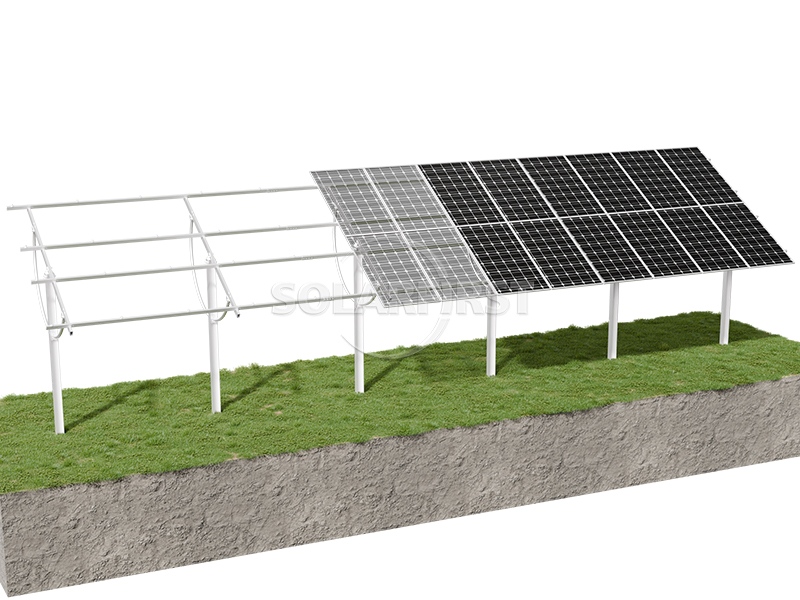

弧形拉杆式手动可调倾斜地面光伏支架是在固定支架基础上开发的一种创新型支架系统。该系统在单柱固定倾斜支架上引入弧形拉杆调节机构，可根据太阳季节性角度的变化，手动调节光伏组件的南北方向倾斜角度，从而增加垂直入射到光伏组件表面的太阳辐射量，显著提高电站的发电效率。
与传统固定支架相比，本产品无需电机驱动，可通过手动操作灵活调节角度，在确保系统稳定性的同时，显著降低设备成本和后续维护费用。与昂贵的履带式支架相比，本产品结构简单、可靠性高、土地利用率高，是介于固定支架和履带式支架之间的一种经济高效的解决方案。

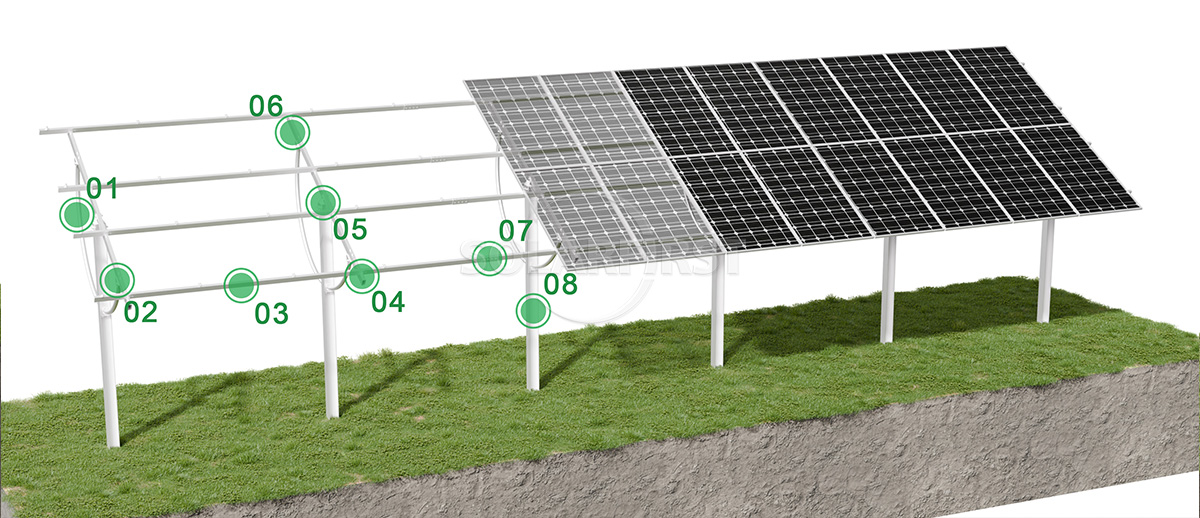

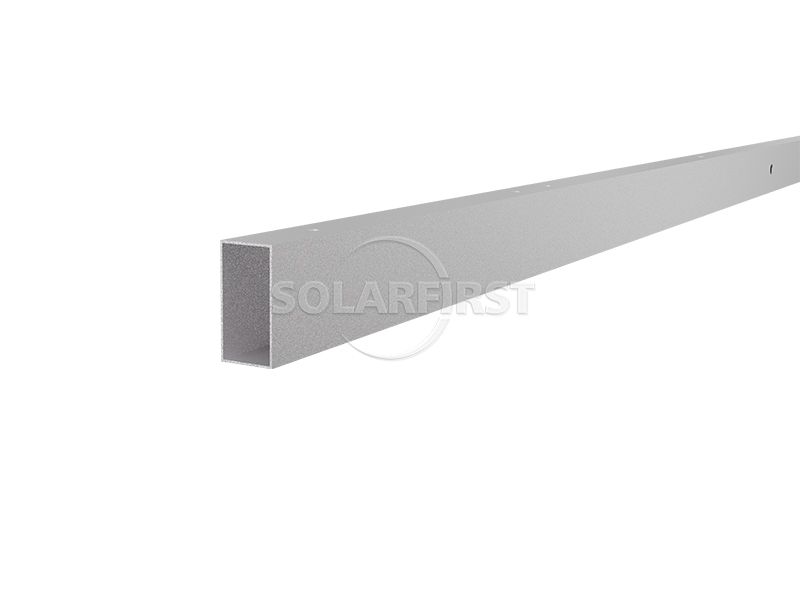

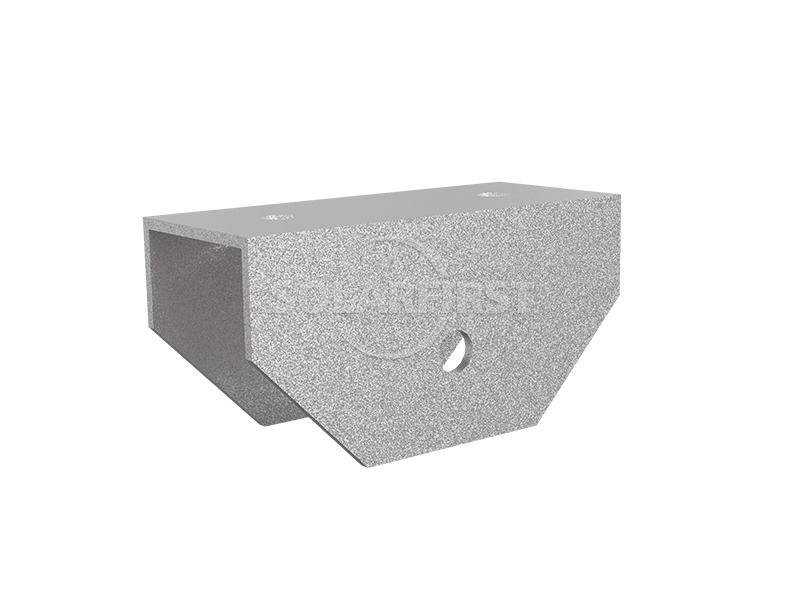

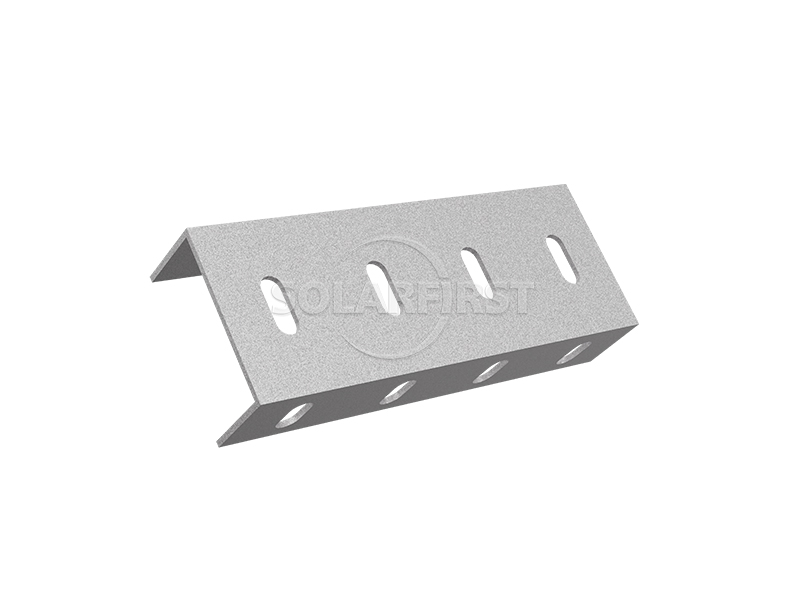

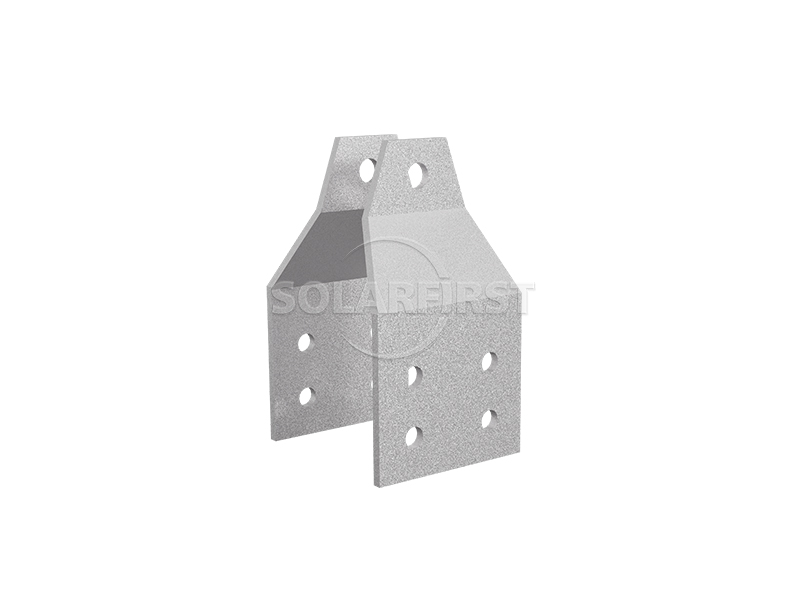

产品组件

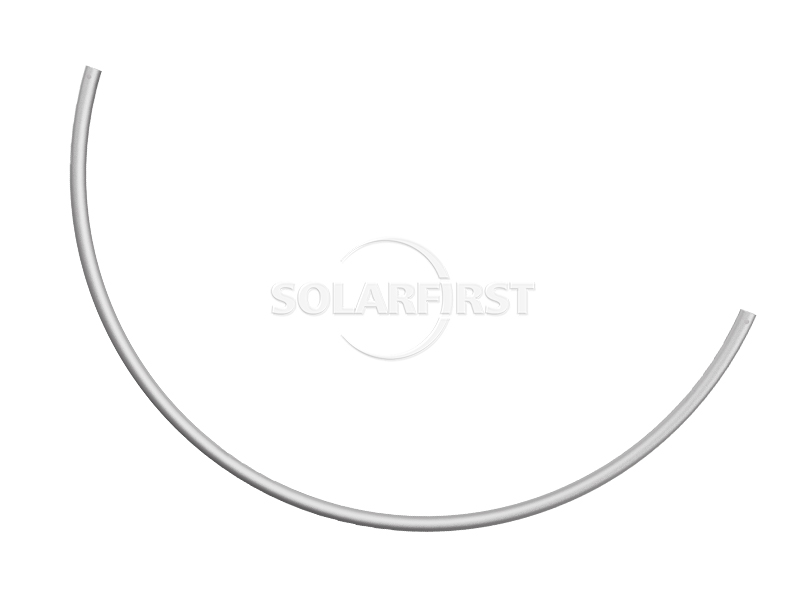

01 弧形拉杆

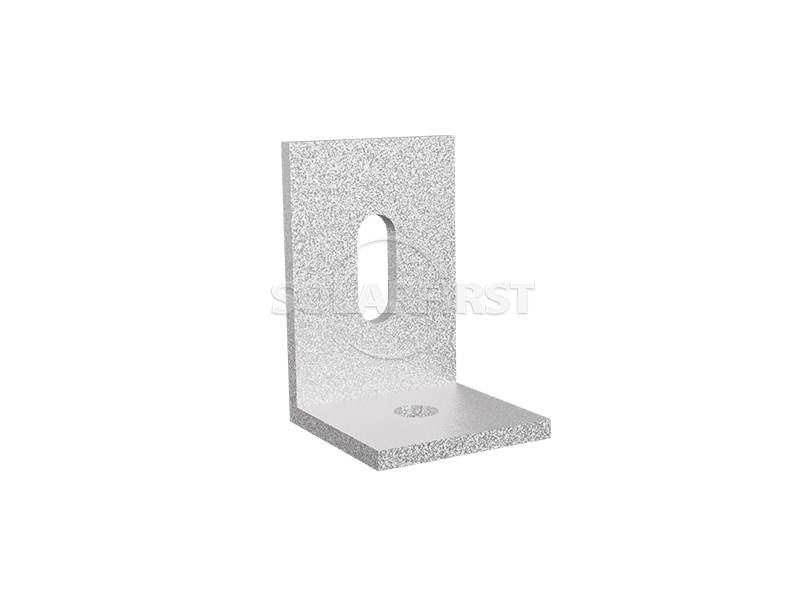

02 三角形连接器

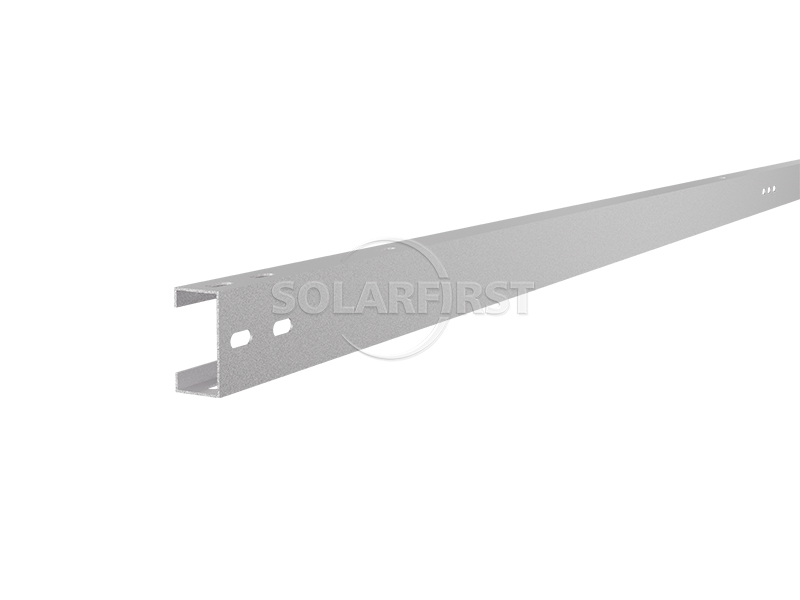

03 檩条
04 檩条支撑
05 梁连接器
06 梁
07 檩条连接器

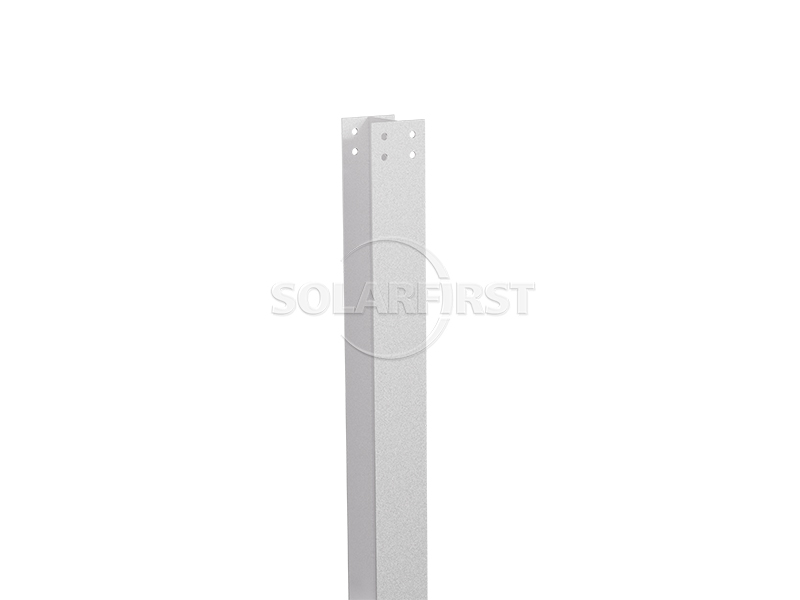

08 列
优势

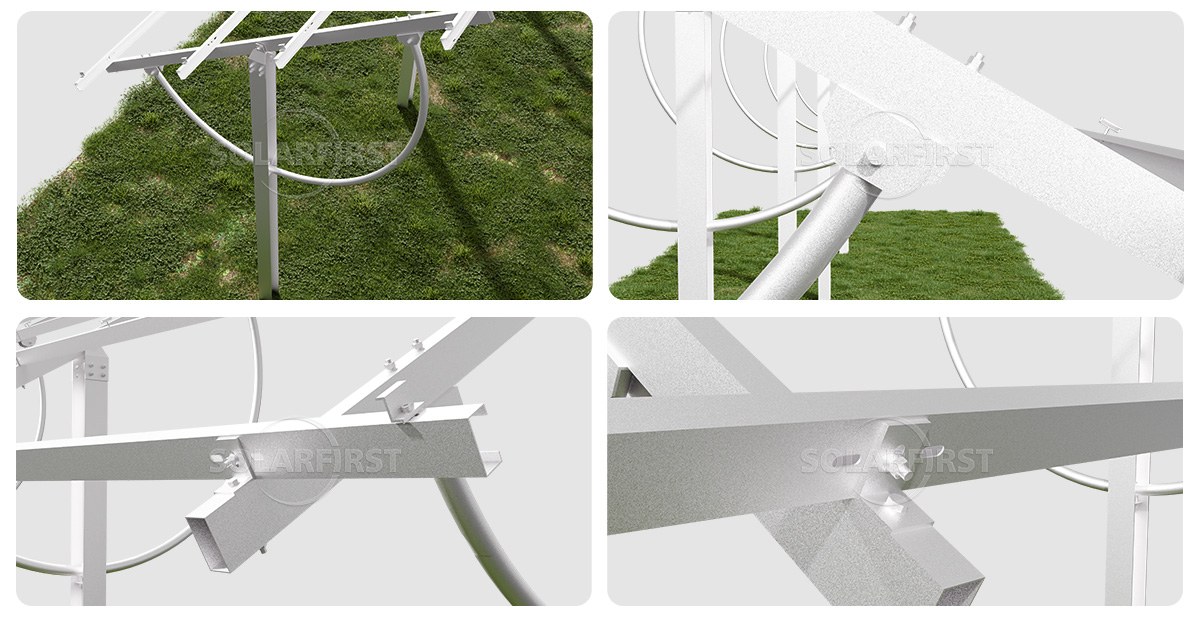

▶ 弧形拉杆调节结构操作简便。
本产品采用弧形拉杆作为核心调节机构。通过在弧形拉杆上设置多个定位孔，并与立柱上的销钉配合固定，可精确锁定光伏板支架的角度。调节过程中，只需拔出销钉，将拉杆推至所需角度（0°至40°范围内的任意位置），然后重新插入销钉即可完成调节。这种结构设计使得手动操作非常便捷安全，仅需两人即可完成整个阵列的角度调节。
▶ 高强度材料，经久耐用，耐腐蚀
主要部件采用Q235B碳钢制造，表面经热浸镀锌或铝镁合金镀锌处理。该工艺确保了优异的耐腐蚀性，有效防止生锈和老化。支架硬度高、稳定性好，不易变形或开裂，使用寿命长。紧固件采用锌镍合金或SUS304不锈钢，保证了连接节点的长期可靠性。
▶ 结构优化设计，高效安装
该系统结构简单，组件少，连接方便。主要部件在工厂预制完成，现场只需使用紧固件进行组装和连接即可完成安装。基础也可预制，进一步缩短了现场施工周期。每个阵列仅需少量立柱，有效降低了基础用量和安装成本。
▶ 发电效率已显著提高
与固定安装系统相比，季节性倾角调整可提高发电量3%至10%。用户可根据项目所在地的经纬度和天文条件，在0°至40°范围内选择最佳倾角，从而最大限度地利用光资源。
▶ 维护成本低
纯手动操作，无需电机、控制器等电气驱动装置，避免了电气控制可能引起的机械故障，维护成本极低。弧形拉杆结构避免了传统螺旋千斤顶式支撑中螺钉和螺钉套筒易磨损等问题，角度固定机构也更加可靠。
参数
| 安装 | 地面 |
| 调整方法 | 纯机械手动变速杆传动 |
| 倾斜角度 | 0°~40°（支持根据太阳高度角进行调节） |
| 风荷载 | 最高速度可达 60 米/秒 |
| 雪荷载 | 1.4千牛/平方米 |
| 标准 | GB50009-2012、EN1990:2002、ASCE7-05、AS/NZS1170、JIS C8955:2017、GB50017-2017 |
| 材料 | 阳极氧化铝AL6005-T5、热浸镀锌钢、镀锌镁铝钢、不锈钢SUS304 |
| 保修单 | 十年保修 |
| 设计使用寿命 | 25-30岁 |
适用场景
▪ 大型地面光伏电站：
本产品专为大型商业及公共事业电站设计，广泛适用于平原、丘陵、山地等各种地形。凭借其灵活的设计和手动调节功能，可在不同的地域和气候条件下最大限度地提高发电效率。
▪ 季节性调整需求情景：
适用于需要根据季节变化调整组件倾角的项目。每年可调整2至4次。在低纬度地区，可设置较小的倾角（例如0°–15°）以应对太阳高度角较大的季节。在高纬度地区或积雪地区，可调整至较大的倾角（例如30°–40°）以优化冬季光照接收并促进积雪滑移。
▪ 对于对成本敏感的中型和大型项目：
该系统无需电机、控制器等电气设备，成本与固定支撑结构基本相同，却能显著提高发电能力。这尤其适用于旨在优化投资回报的地面电站项目。
▪ 对地形适应性要求高的项目：
东西方向的坡度可在±15°范围内调节，南北方向的坡度则没有限制。它们可以灵活地布置在不规则地形上，以提高土地利用率。
概括
弧形拉杆式手动可调倾角地面光伏支架是一种专为大型地面电站设计的创新型支架系统。它通过弧形拉杆和销定位机构，实现了南北方向0°～40°范围内的手动倾角调节。无需电机驱动，操作简便（一人即可完成）。其成本与固定支架基本相同，但可根据季节变化优化组件的光照角度，从而提高发电量3%～10%。支架主体采用Q235B碳钢制造，并经热浸镀锌或镀锌铝镁合金处理，坚固耐用，具有优异的耐腐蚀性。它可适应平原、丘陵、山地等各种地形，并兼容主流的框架式/无框架式组件和水平/垂直布局。
该产品的核心特点在于其“弧形拉杆”，该拉杆集调节和结构支撑于一体。这不仅避免了传统螺杆式调节方式易磨损的缺陷，而且简化了系统结构，显著降低了运行维护成本。同时，它也克服了跟踪支架复杂昂贵、土地利用率低等缺点。该产品在初始投资和长期收益之间实现了最佳平衡，使其成为兼具可靠性、经济性和发电效率的理想地面光伏解决方案。
