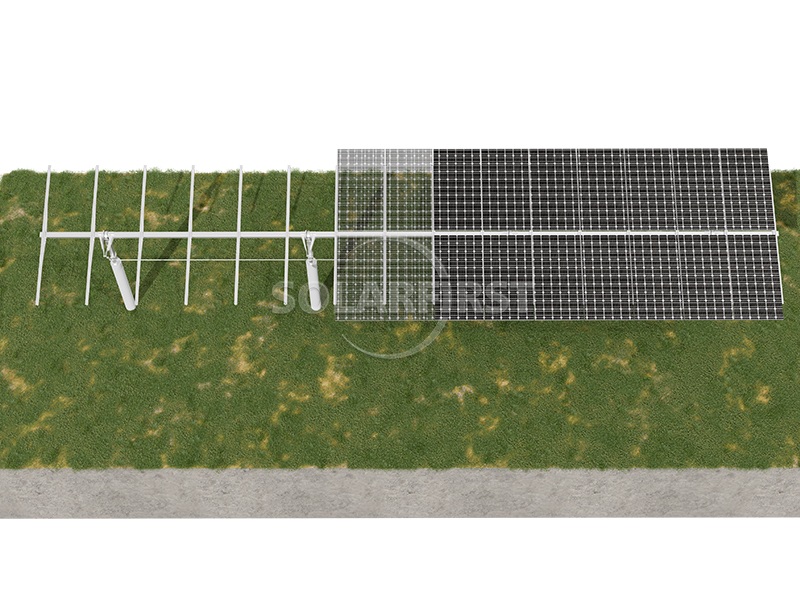

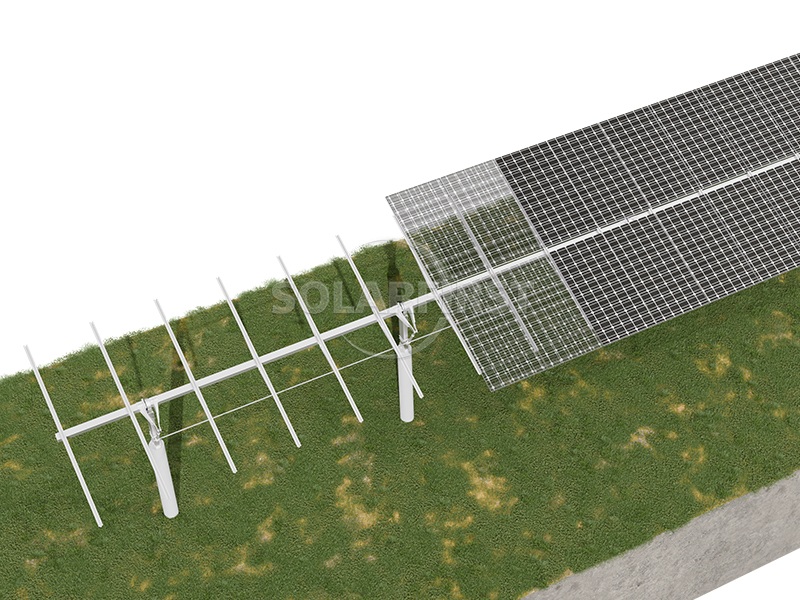

该旋转式手动可调倾角光伏支架系统采用纯机械手摇驱动，可实现0°至50°的倾角连续调节。它无需电力驱动，长期无需维护。该系统在固定支架成本较低的情况下，实现了接近电动支架的发电增益，广泛适用于农业光伏并网和中小型地面光伏电站。
颜色 :
Silver (hot-dip galvanized) / Silver-gray (zinc-aluminum-magnesium coated)认证 :
CE, TÜV, ISO9001, SGS材料 :
Hot Dip Galvanized Steel, Zn-Al-Mg pre-coated steel, Stainless Steel SUS304产品来源 :
Tianjin, Fujian航运港口 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
产品描述

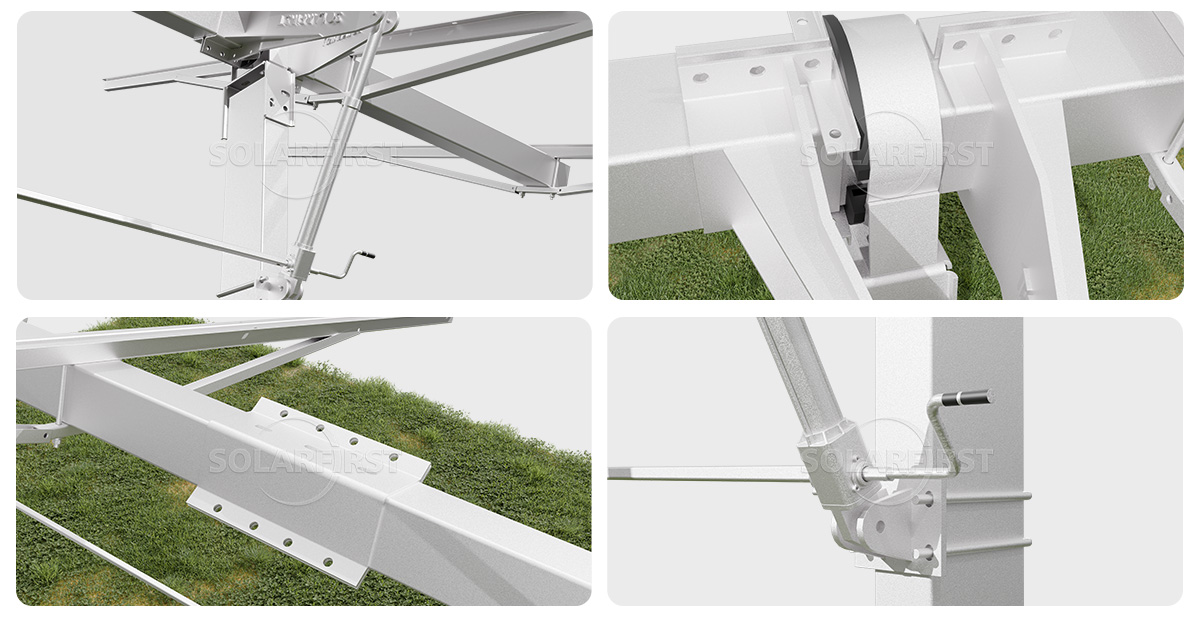

本产品是一种新型光伏地面安装系统，它结合了固定支架的稳定性与手动跟踪系统的灵活性。其核心设计在于水平旋转轴承与手摇传动机构的精确结合，使得整个光伏阵列的倾斜角度能够通过人工手摇手柄快速、均匀、同步地调节。该设备无需外部电源，即可安装使用。它是各种分布式光伏电站和农业光伏互补项目的理想平衡解决方案，可实现高发电增益。

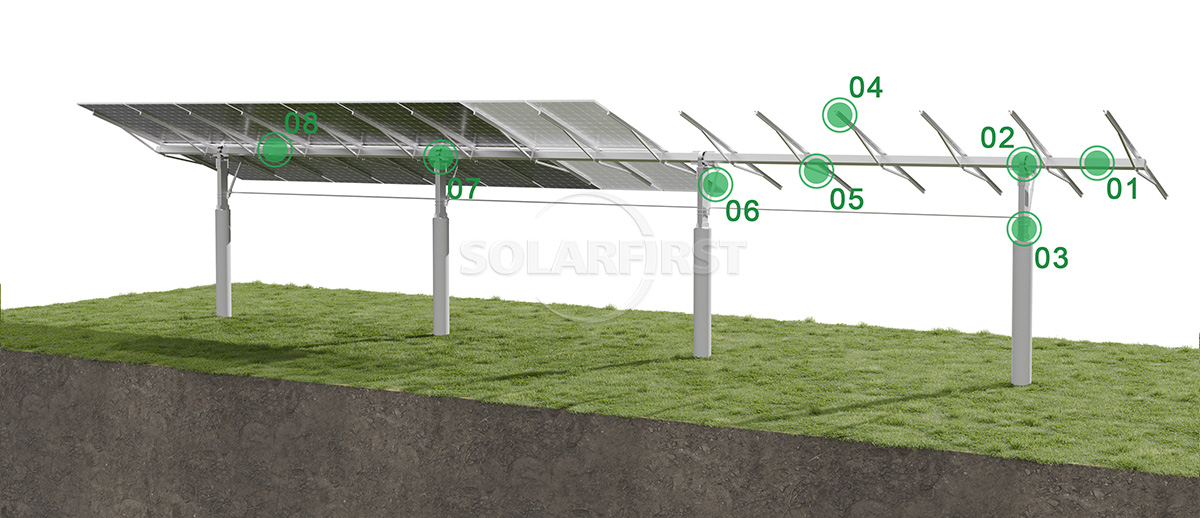

产品组件

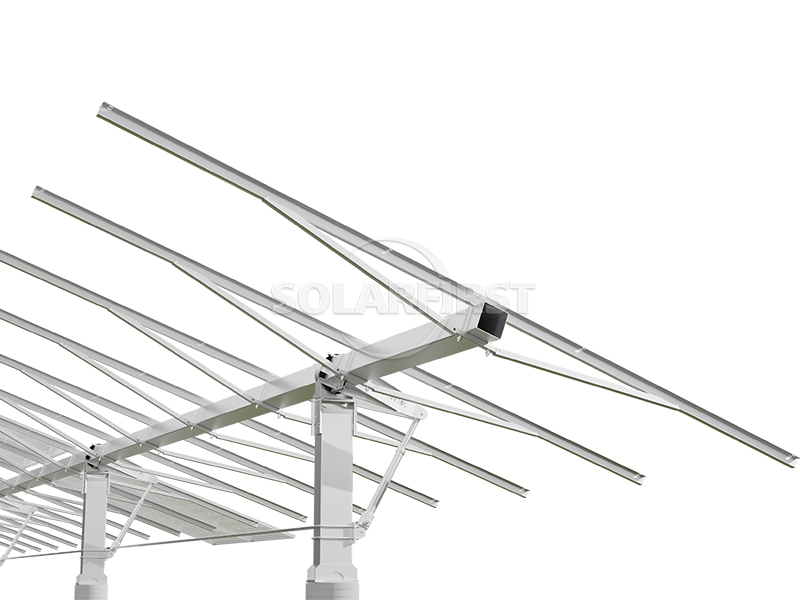

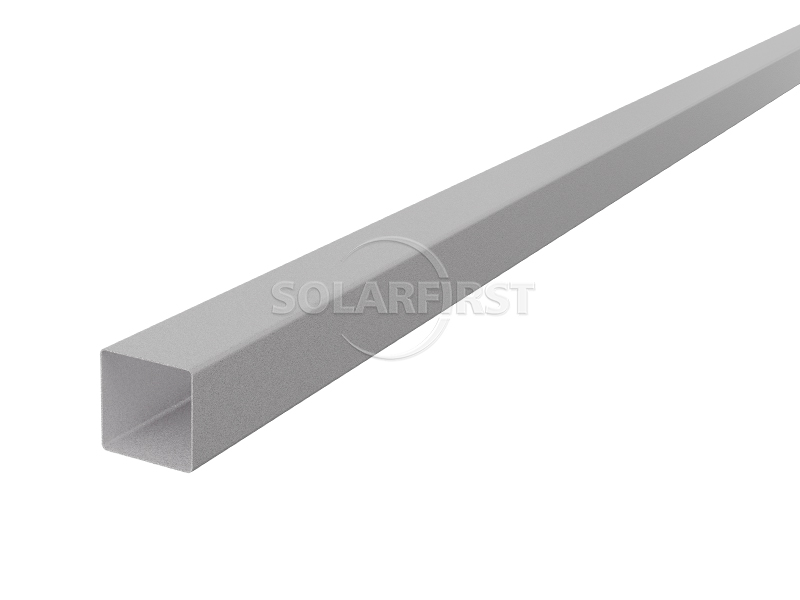

01 扭矩管

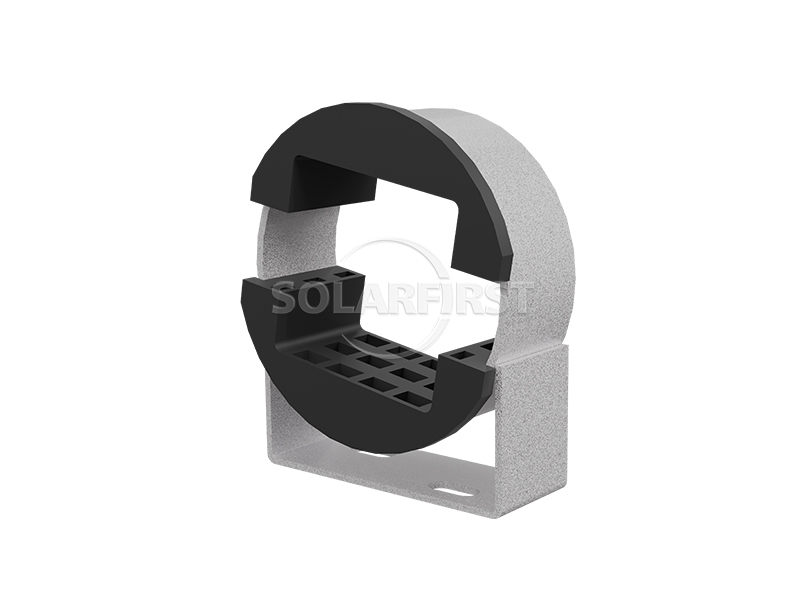

02 轴承底座

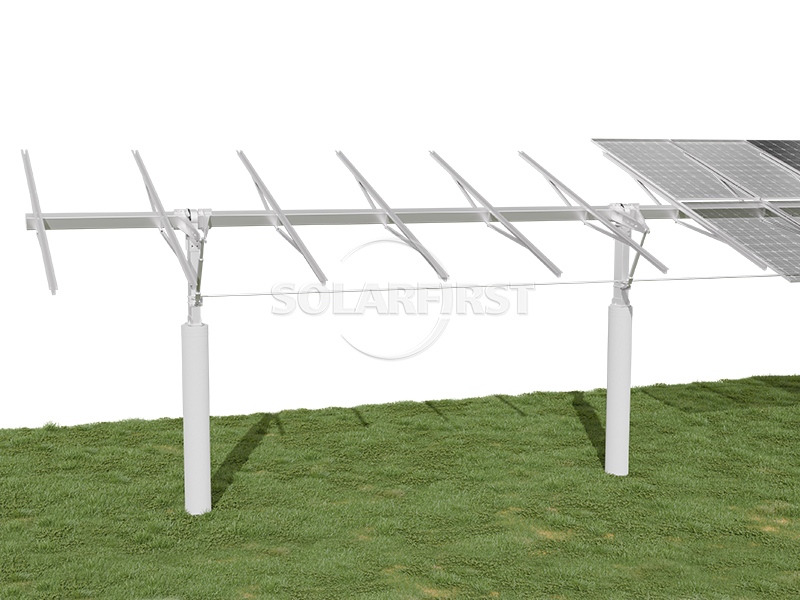

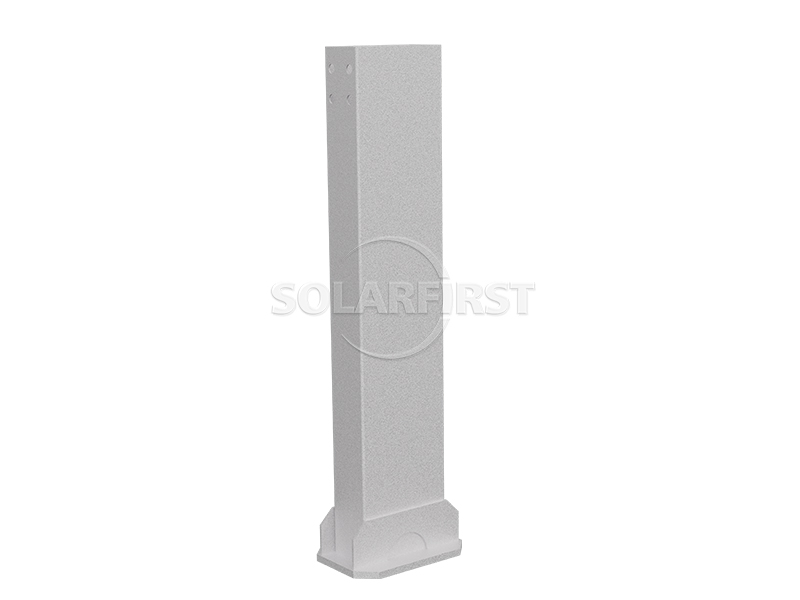

03 列

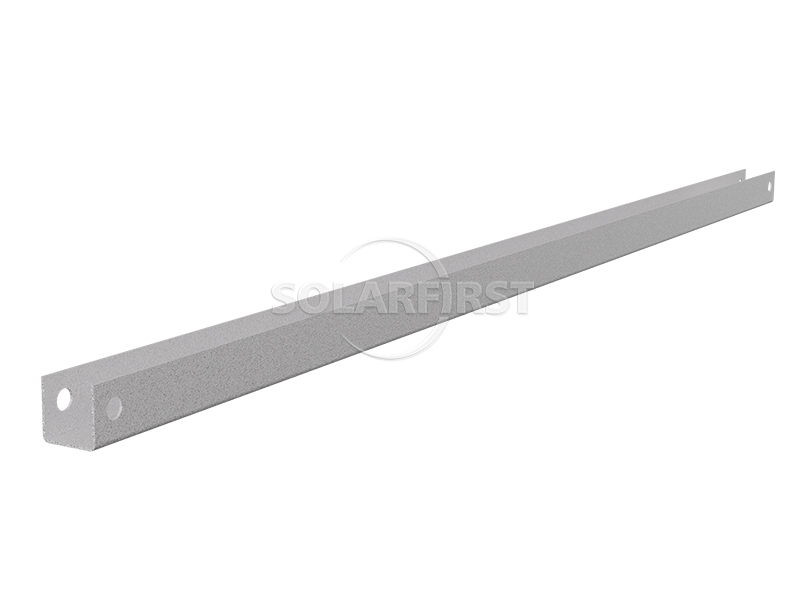

04 檩条

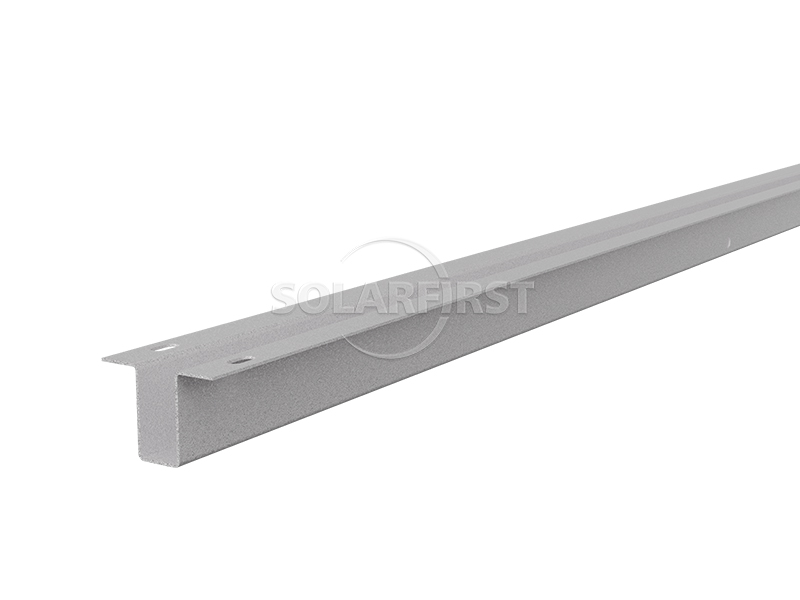

05 梁
06 活塞
07 篮筐

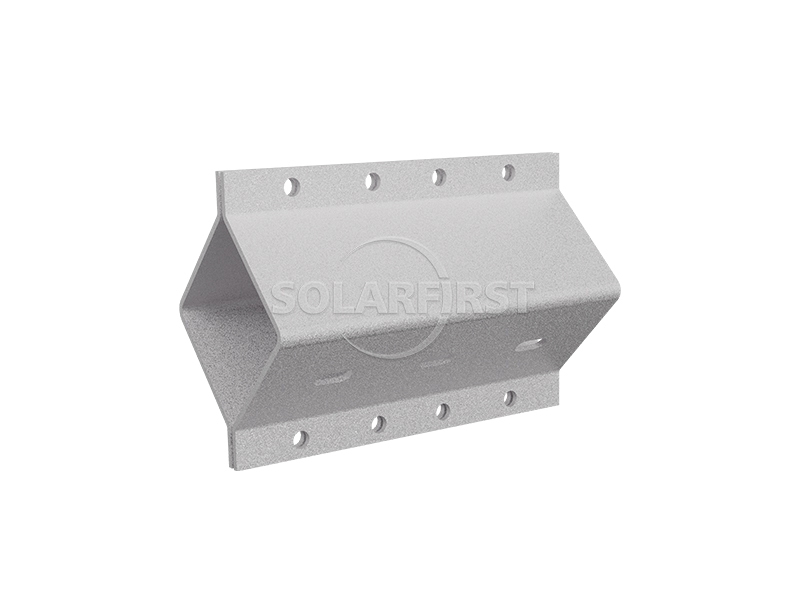

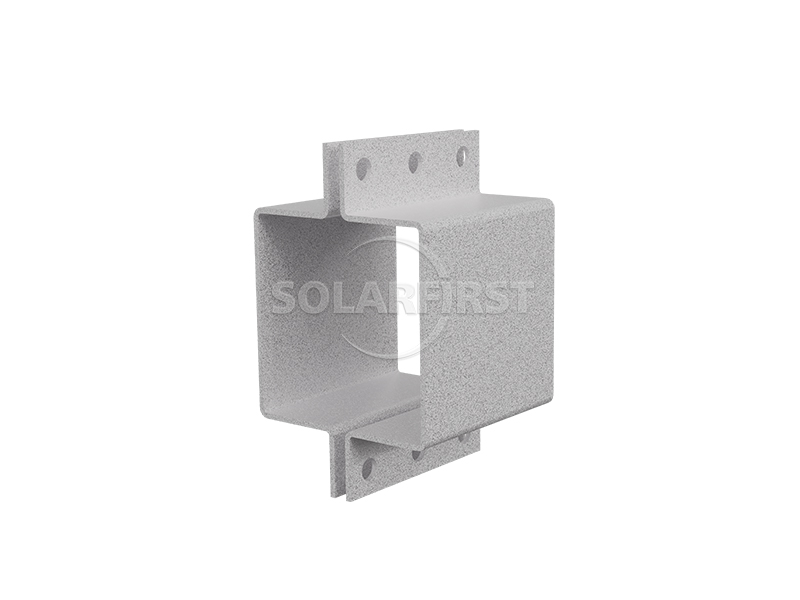

08 连接器
优势
▶ 年发电量显著增加：
与固定支架相比，通过每季度（春分、夏至、秋分、冬至）手动调整倾斜角度，可以显著增加全年的等效利用时间，并显著缩短投资回收期。
▶ 零电费且无需维护：
纯机械传动结构，避免了断电导致的跟踪瘫痪问题。无需电机或电子控制器。后期几乎无需维护，尤其适用于恶劣的户外环境。
▶ 最佳性价比：
它结合了昂贵的“双轴/平面单轴跟踪框架”的调整增益和“普通固定框架”的低成本优势，使其成为以最低成本获得最大发电效益的最佳选择之一。
参数
| 安装 | 地面 |

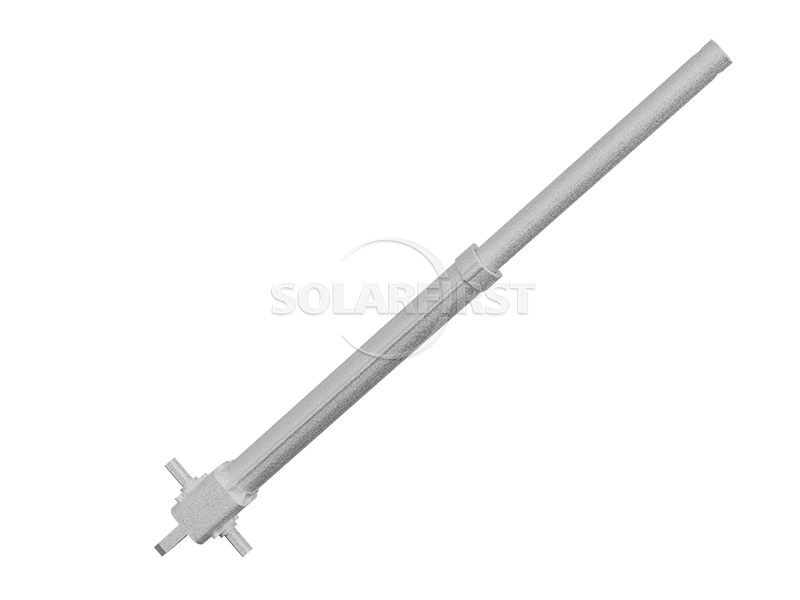

| 调整方法 | 纯机械手动变速杆传动 |
| 倾斜角度 | 0°~50°（支持根据太阳高度角进行调节） |
| 风荷载 | 最高速度可达 60 米/秒 |
| 雪荷载 | 1.4千牛/平方米 |
| 标准 | GB50009-2012、EN1990:2002、ASCE7-05、AS/NZS1170、JIS C8955:2017、GB50017-2017 |
| 材料 | 阳极氧化铝AL6005-T5、热浸镀锌钢、镀锌镁铝钢、不锈钢SUS304 |
| 保修单 | 十年保修 |
| 设计使用寿命 | 25-30岁 |
适用场景
▪ 太阳能和风能并网项目/养鱼场和太阳能并网项目：
支撑结构与地面之间的距离足以确保下方的作物获得正常的阳光照射并正常生长，而且手动调节不会损害植物的根系。
▪ 中小型工业和商业屋顶及地面发电站：
项目业主对发电收入非常敏感，希望以极低的边际成本提高光伏系统的整体发电效率。
▪ 没有电力和独立供电系统的偏远地区：
无需建设复杂的电网或安装昂贵的电动驱动设备。可通过手动操作来控制光伏板的倾斜角度。
▪ 季节性农业温室顶部：
根据不同作物的光照和遮荫需求，可以灵活调节温室屋顶光伏板的透明和遮光面积。
概括
这是一款基于纯机械传动的创新型光伏地面安装系统。其核心设计在于巧妙地将顶部推力旋转轴承与手动操纵杆驱动机构相结合，省去了传统固定支架拆卸螺丝的繁琐工序，也无需外部电源。操作人员只需手动旋转操纵杆，即可同时驱动整排光伏阵列的倾斜角度在0°至50°范围内调节，精准匹配不同季节的太阳辐射角度。结构方面，该系统采用Q235B/Q355B高强度合金钢，经热浸镀锌和长期防腐处理，设计使用寿命超过25年，并具有优异的抗风雪载能力。
在实际应用中，这种支撑结构具有“零电费、近乎零维护”的显著优势，完美适用于农业光伏联产、偏远无电地区以及中小型地面电站等多种场景。它从根本上避免了电动跟踪系统因电力故障而无法运行的痛点，并且通过简单的季节性调整，与普通固定支撑相比，可以显著提高年发电量，大幅缩短投资回收期。总而言之，它以“固定支撑的经济成本”实现了“接近电动支撑的发电量”，是兼顾经济性、可靠性和实用性的最具性价比的光伏安装解决方案。
