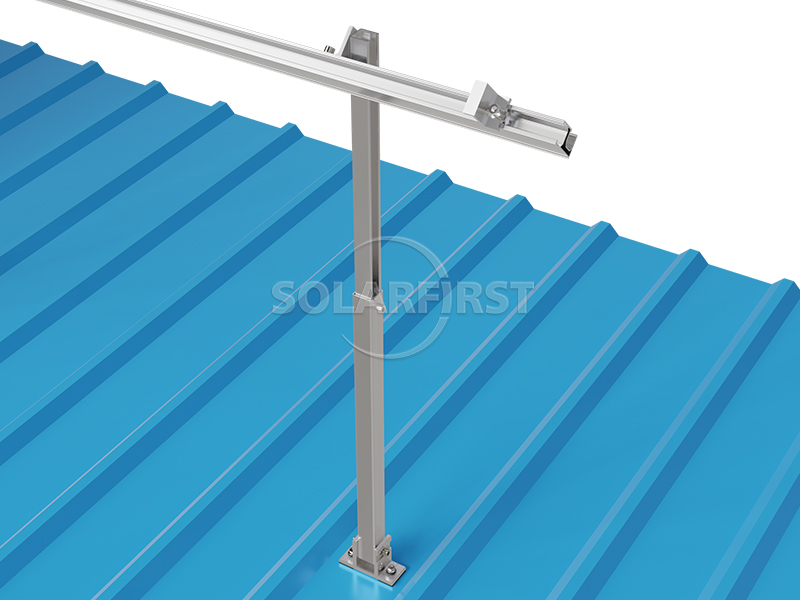

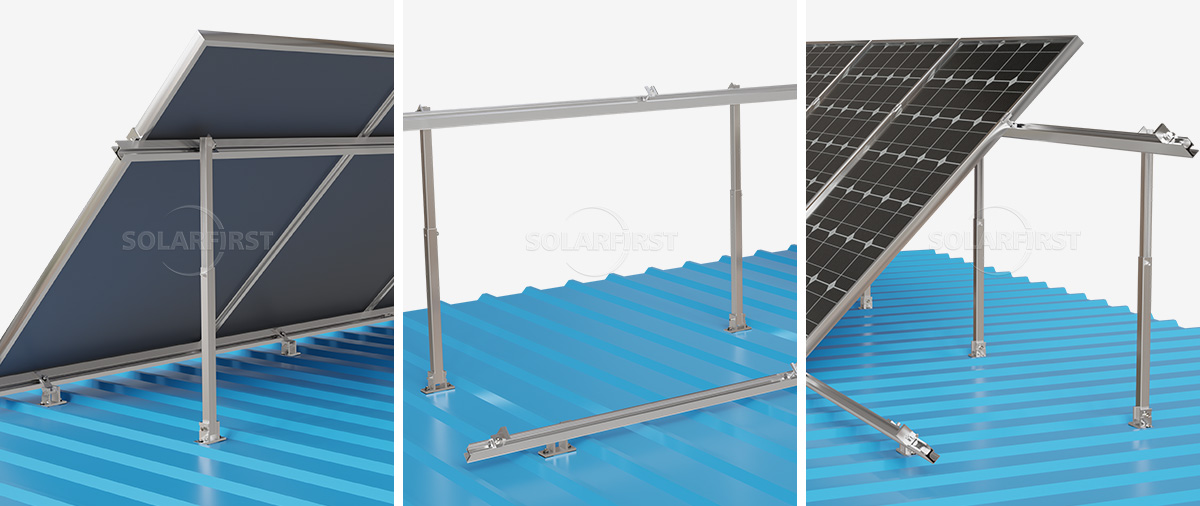

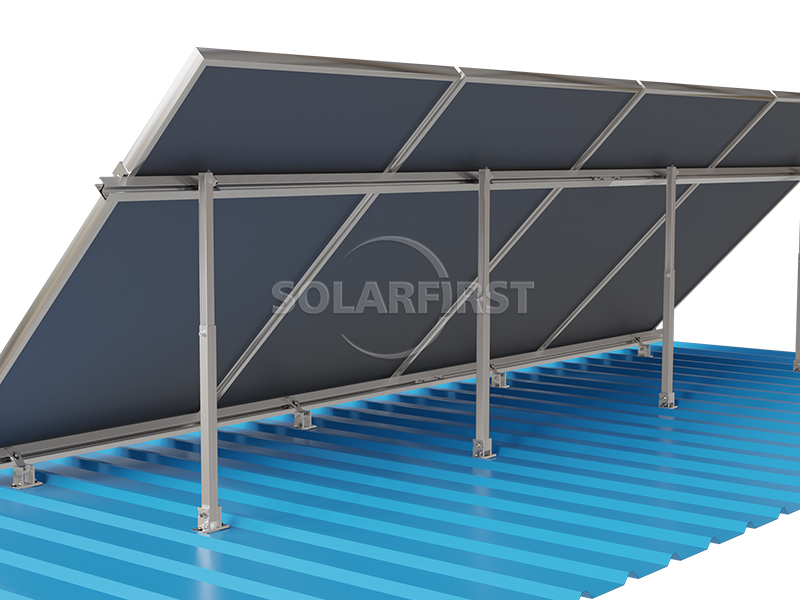

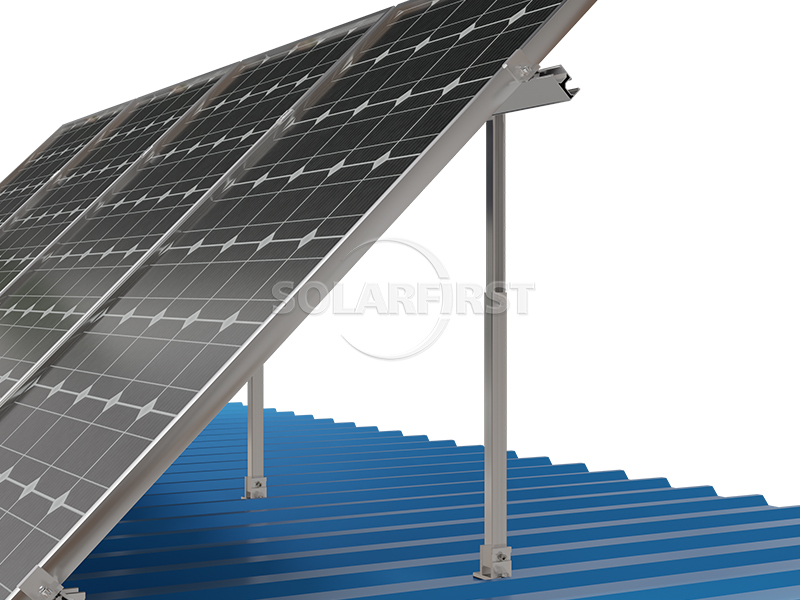

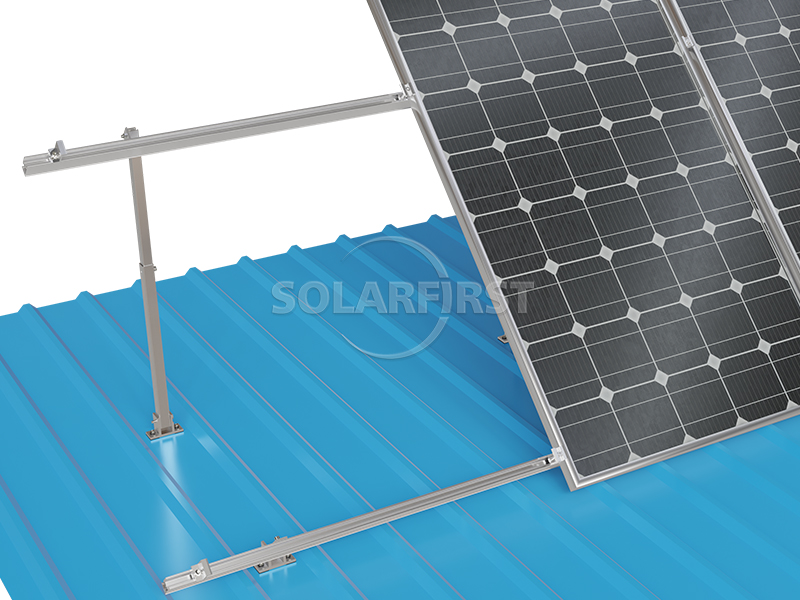

这款适用于波纹钢屋顶的可调节前后支撑光伏支架，是一种专为安装在金属波纹钢屋顶上的太阳能电池板支撑系统。其名称源于其独特的前后支撑结构设计——通过调节前后支撑之间的高度差，可以改变光伏板的倾斜角度，以适应不同地区的日照条件、屋顶坡度和承重要求。
颜色 :
Natural silver/ black（Colored according to customer requirements）认证 :
ISO，SGS，CE材料 :
Anodized Aluminum 6005 T5, Stainless Steel 304产品来源 :
Tianjin, Fujian航运港口 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
产品描述
用于波纹钢屋顶光伏系统的可调节前后支撑腿是一种专为金属波纹钢屋顶设计的太阳能组件支撑系统。其核心特点是前后支撑腿的高度可调，从而可以灵活调节光伏组件的安装倾斜角度（通常为0°–60°），以适应不同纬度地区不同的太阳辐射条件、屋顶坡度和承载要求。该产品采用高强度铝合金和不锈钢紧固件，以及无孔夹具，确保牢固固定，且不会损坏屋顶的防水层。它广泛应用于工业厂房、仓储物流园区和商业建筑的波纹钢屋顶分布式光伏电站。

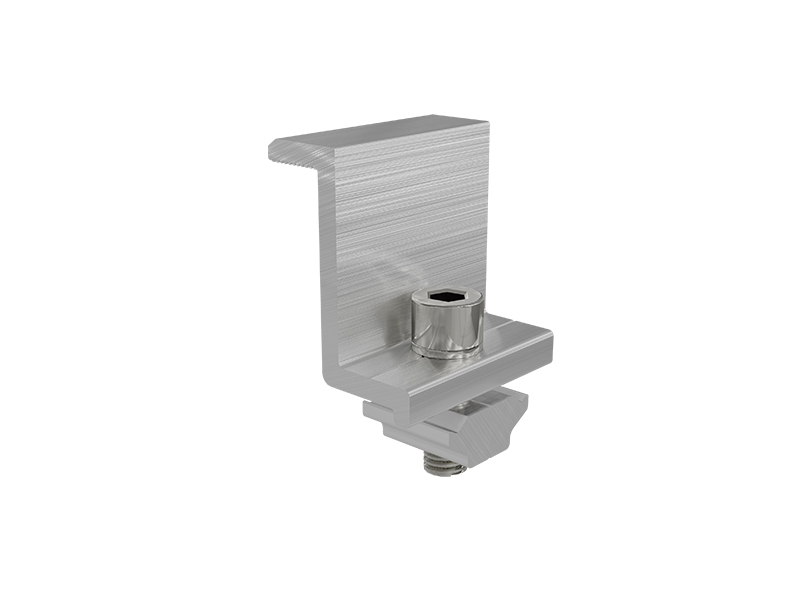

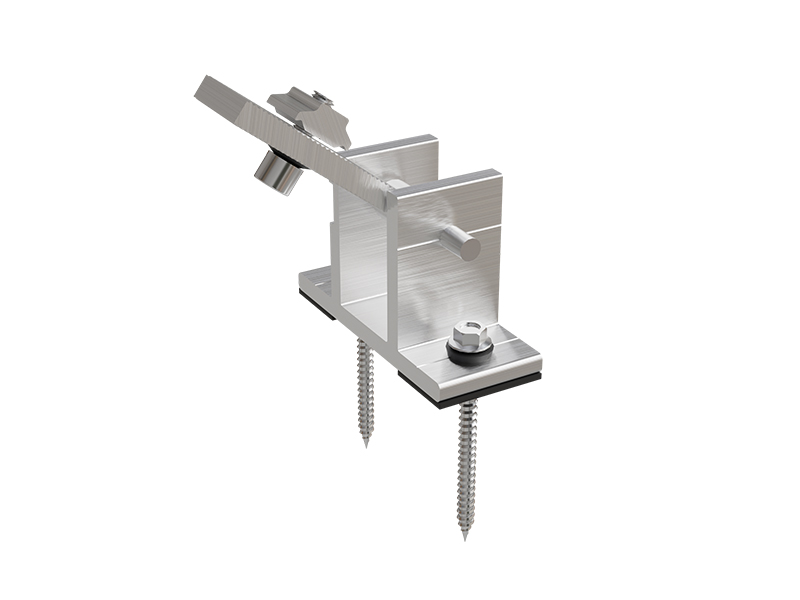

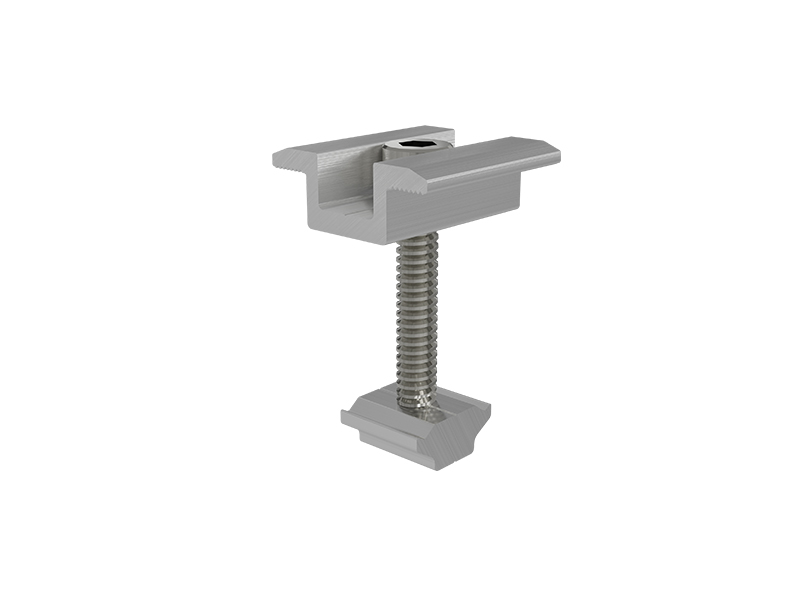

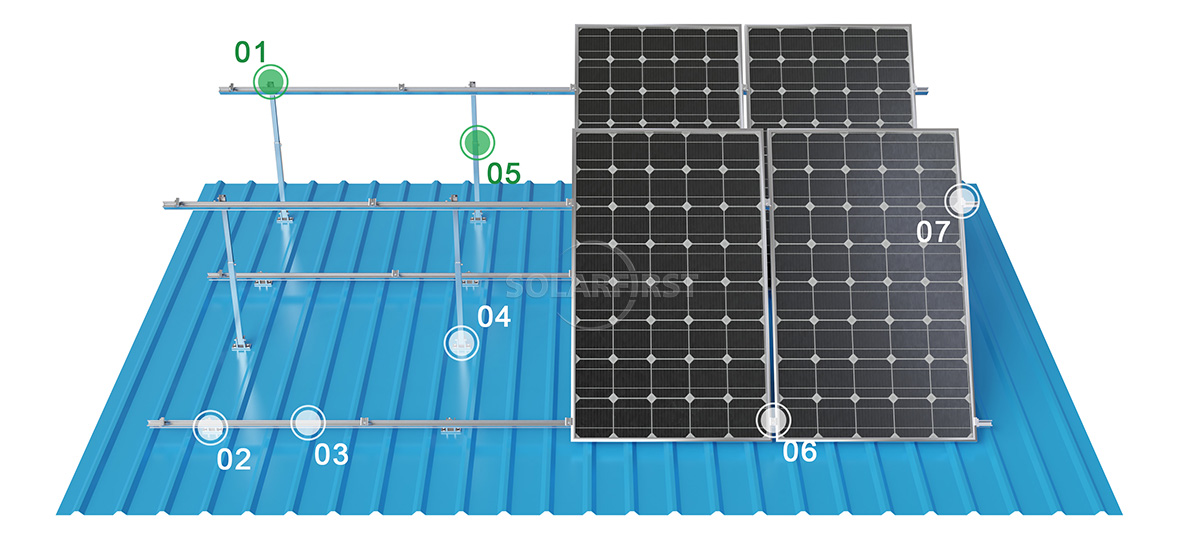

产品组件
优势
参数
| 安装 | 金属屋顶 |
| 风荷载 | 最高速度可达 60 米/秒 |
| 雪荷载 | 1.4千牛/平方米 |
| 倾斜角度 | 5° ~ 45° |
| 组件方向 | 水平/垂直，灵活布置 |
| 适用组件 | 兼容有框和无框光伏组件 |
| 标准 | GB50009-2012、EN1990:2002、ASCE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 |
| 材料 | 阳极氧化铝AL6005-T5，不锈钢SUS304 |
| 保修单 | 十年保修 |
适用场景
▶ 工业厂房
在钢铁、机械、电子、纺织等行业的波纹钢屋顶上安装光伏发电站。
▶ 物流和仓储园区
大面积、缓坡波纹钢屋顶，适合大规模阵列部署。
▶ 商业建筑
在购物中心、超市、冷库等场所的波纹钢屋顶上进行自用或并网发电项目。
▶ 农业设施
畜牧场和温室用波纹钢屋顶退火。
▶ 沿海和高风压区
配备高强度夹具和抗风设计，适用于台风多发地区。
▶ 北部地区积雪量大
通过增加前后支撑的强度和导轨的密度来满足雪荷载要求。
特征

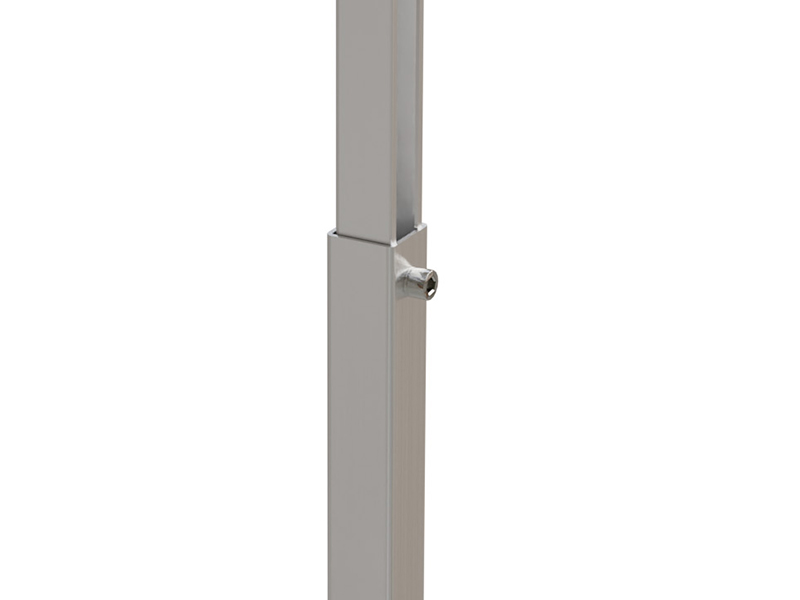

▶高度和倾斜角度可调节
这是可调节前后支撑支架的核心优势。通过调节前后支腿之间的高度差，可以灵活地改变光伏组件的安装倾斜角度。常见的调节角度范围包括：
固定角度型号：约 10°、15°、30° 等。
可调角度型号：0°~30°、30°~60°、5°~45°等。
倾斜角度可根据季节变化进行调整，以匹配太阳高度角的变化，从而提高光伏系统的发电效率。例如，一种可调倾斜角度的光伏设备支架，通过前倾斜梁上的多个连接孔和后倾斜支撑连接件上的螺栓，可以将倾斜角度设置到不同的高度，以适应不同的安装环境。
▶ 多方向调节能力
一些中高端产品还可以实现多方向的调节——前后、左右、上下——显著提高工程安装的灵活性和及时性，更好地适应波纹钢屋顶的实际结构偏差。
▶ 无穿孔安装设计
可调节的前后支架通常使用夹具固定，无需在波纹钢屋顶上钻孔或焊接。这从根本上消除了屋顶漏水的风险，确保了防水层的完整性和内部生产环境的安全。
▶ 高度预组装和模块化设计
产品大多在工厂预先组装完成。施工人员只需在屋顶上进行简单的组装和固定，无需现场切割或钻孔。这显著缩短了现场施工时间和人工成本。
▶ 高强度和耐腐蚀性
支架主体主要采用6005-T5或6063-T5级铝合金制成，并经过阳极氧化表面处理。氧化膜厚度≥15μm，具有优异的耐腐蚀性，确保使用寿命超过20年。
重要提示：
▶ 屋顶荷载能力验证
安装之前，结构工程师必须验证波纹钢屋顶檩条和面板的承载能力，以防止超载导致变形或倒塌。
▶ 瓷砖类型匹配确认
必须选择合适的夹具，使其与现场波纹钢屋顶的具体型号（波高、波坡度和锁边类型）完全匹配；否则，不稳定的夹紧可能会造成安全隐患。
▶ 倾斜角度的设置应根据具体场地而定。
可调倾斜角度应根据当地纬度、年辐射量和风压条件进行综合计算确定；角度越大并非越好。过大的倾斜角度会显著增加风荷载。
▶ 拧紧扭矩控制
所有不锈钢螺栓连接必须使用扭矩扳手拧紧至设计值。安装前应检查扭矩系数，以防止松动或过度拧紧导致螺纹损坏。
▶ 定期检查和维护
建议每六个月或每次大风或大雪过后检查一次夹具的紧固情况以及前后调节螺栓是否松动，并及时拧紧。
▶ 防水和密封
虽然夹具没有穿孔，但如果在安装过程中波纹钢板涂层受到碰撞或刮擦，则必须涂抹防水密封剂以防止进一步腐蚀。
▶ 电气安全距离
组件和电缆布线必须与屋顶上任何可能的排烟窗、通风口、防雷条等保持安全距离，并且必须确保正确的接地连接。
概括
这款适用于波纹钢屋顶的可调式前后支撑柱光伏支架，是一款集可调倾斜角度、无损安装、高耐候性和快速施工于一体的专业光伏支撑系统。它通过前后立柱的高度差实现灵活的角度优化，结合专用夹具和高强度铝合金结构，在确保屋顶防水完整性的同时，显著提升了发电效率。该产品兼容多种主流波纹钢瓦类型，广泛应用于工业厂房、仓储物流等分布式光伏场景。选择支架时，需根据屋顶瓦类型、当地气候和承载能力等参数选择合适的型号，并注意安装和维护规范。凭借其20年以上的设计寿命和优异的抗风雪性能，已成为波纹钢屋顶光伏电站的首选支架解决方案。

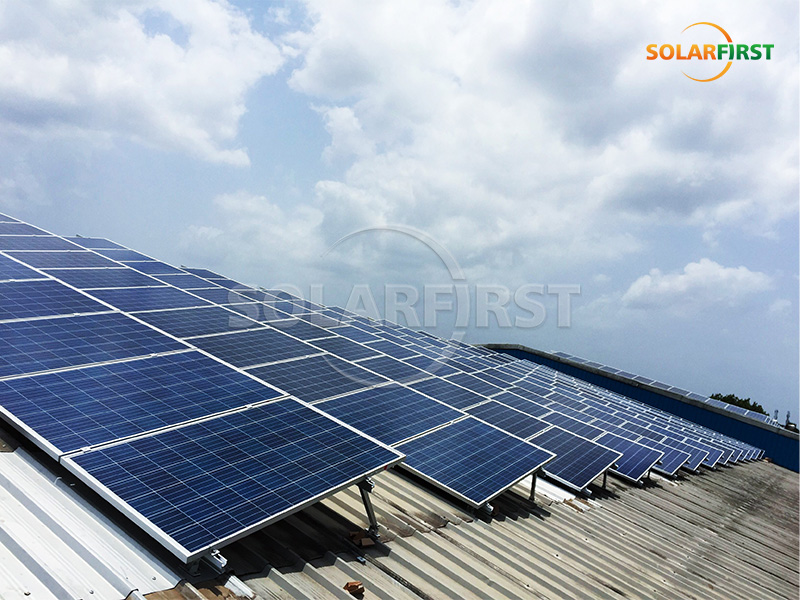

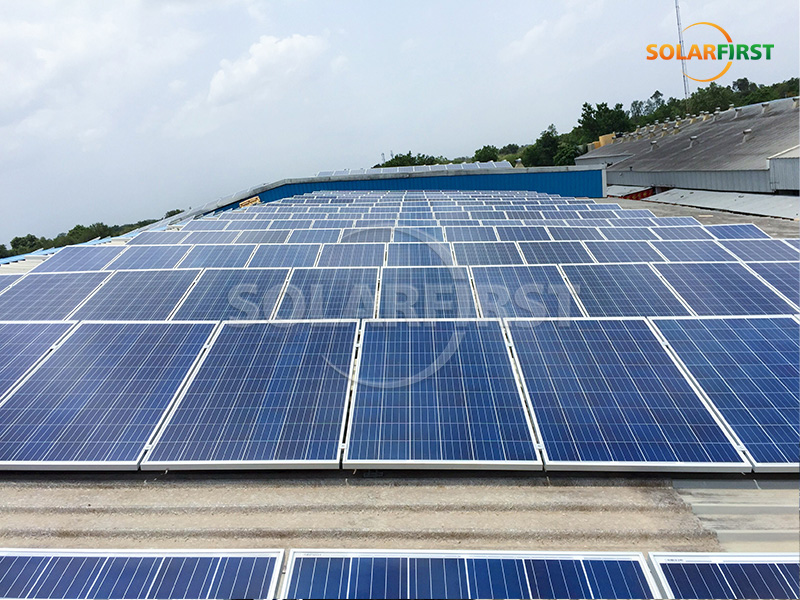

太阳能优先项目参考
相关知识点
简单来说，立缝夹具是一种专为非穿透式波纹钢屋顶设计的“光伏组件底座连接器”。它通过夹紧固定在屋顶的立缝上，从而无需在屋顶上钻任何孔即可牢固地安装光伏组件。
阅读更多
本产品是一款专为Klip-Lok（立缝式）金属波纹钢屋顶设计的光伏（PV）支架配件。它采用非穿透式夹紧结构，无需在屋顶表面钻孔。夹具利用自身的机械锁紧力牢固地固定在屋脊的Klip-Lok边缘，为光伏导轨或组件提供可靠的连接点。这种设计避免了钻孔对屋顶板造成的损坏，有效降低了屋顶漏水的风险，尤其适用于对防水性能要求高的商业和工业屋顶。
阅读更多

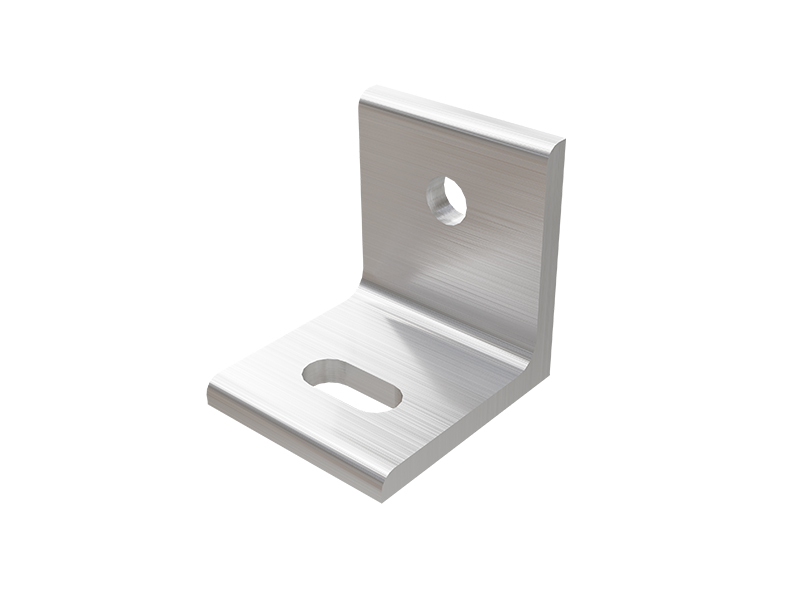

彩钢屋顶光伏支撑系统中的“L型角件”（也常被称为L型支脚、L形支脚或L形支架）是一种简单但不可或缺的金属连接件，负责将支撑光伏组件的导轨可靠地固定到彩钢屋顶上。它呈直角（L形），结构轻巧，主要用作连接结构上下部分的锚固元件。
阅读更多

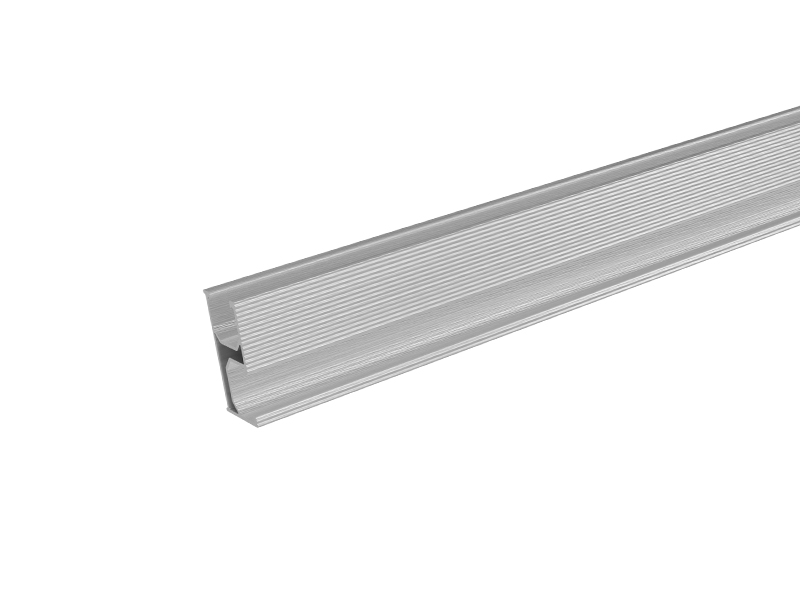

用于波纹钢屋顶光伏（PV）安装的U型轨道是一种专为波纹钢屋顶设计的太阳能电池板安装系统，因其高效可靠而被广泛应用。之所以称为“U型轨道”，是因为其横截面形状酷似字母“U”，这种设计兼顾了结构强度和安装便捷性。
