这款波浪形夹具专为波纹钢瓦屋顶设计。其弧形底面贴合瓦片的弧度，并配合自攻螺钉固定檩条，确保光伏支架安装稳固。夹具采用铝合金材质，耐候性强，经久耐用，安装简便。
颜色 :
Natural silver/ black（Colored according to customer requirements）认证 :
ISO，SGS，CE材料 :
Anodized Aluminum 6005 T5, Stainless Steel 304产品来源 :
Tianjin, Fujian航运港口 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
产品描述

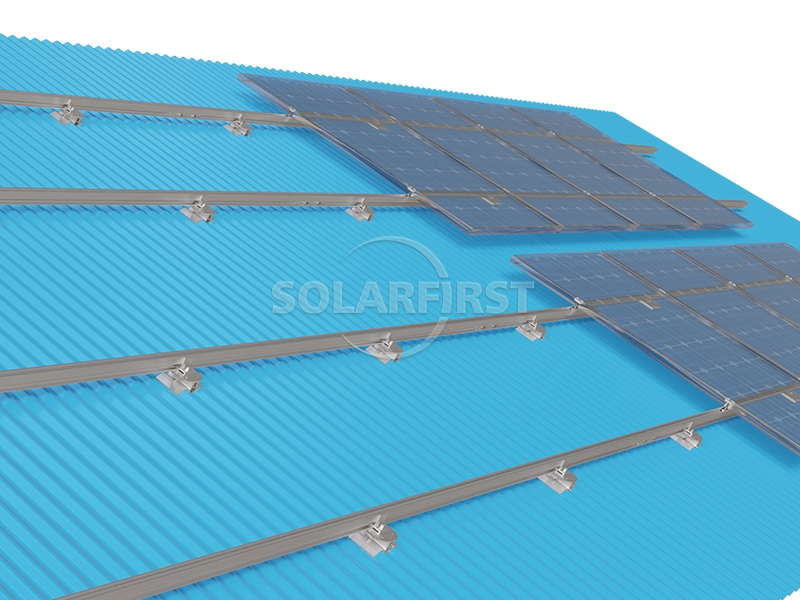

波纹夹具是一种专为波纹钢板（例如，正弦波纹钢板或弧形波纹钢板）屋顶设计的光伏支架连接器。波纹钢板的特点是波峰和波谷之间有连续的圆角过渡，常见于早期的工厂、仓库和车棚。

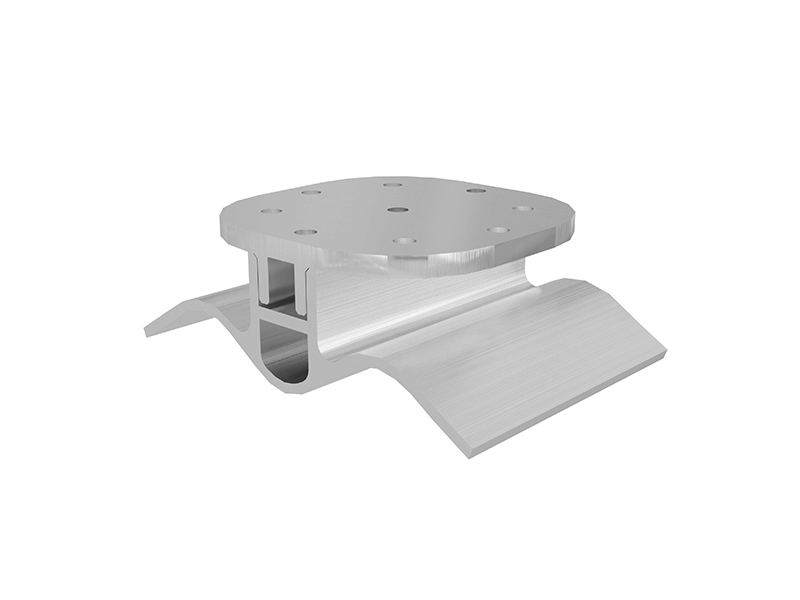

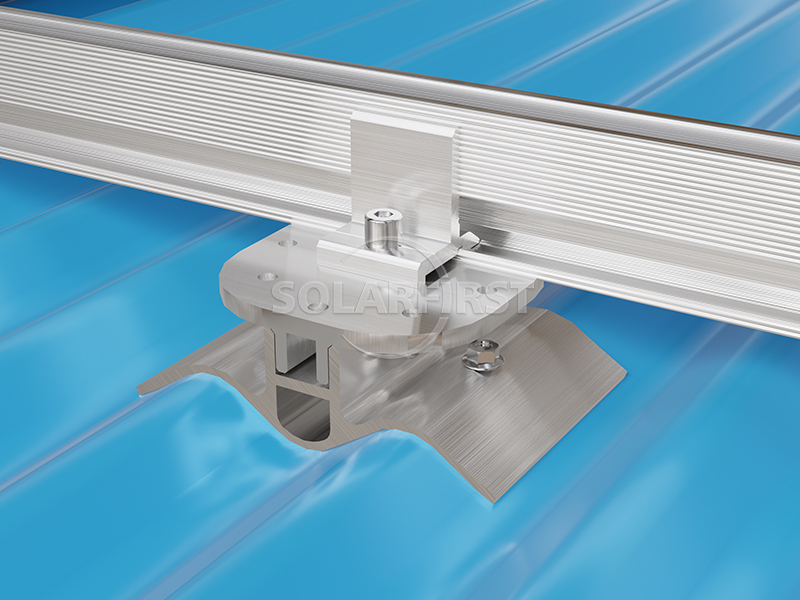

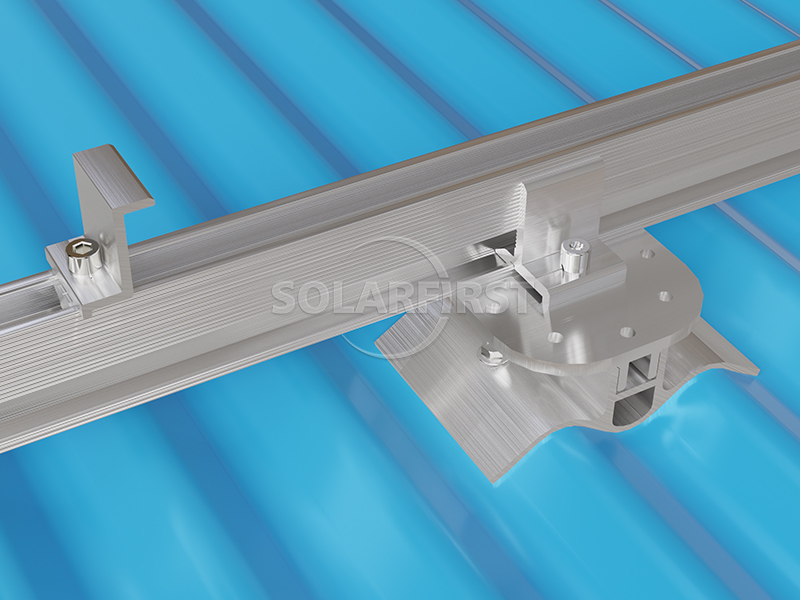

夹具底部采用弧形设计，完美贴合波纹钢板的弧顶。不锈钢自攻螺钉穿透夹具底板和波纹钢板，将其牢固地固定在下方屋顶的钢檩条上。这样可以将光伏组件和支撑结构的荷载安全地传递到建筑主体结构，确保整个光伏系统具有优异的抗风雪性能。

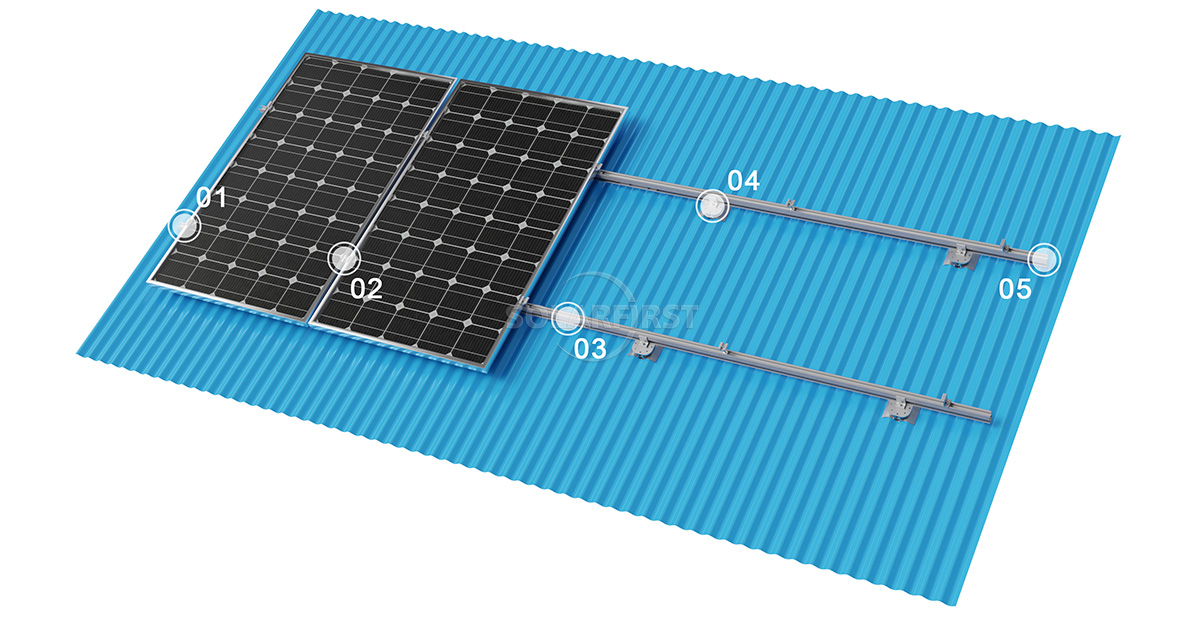

产品组件
优势
▶ 贴合性好，应力分布均匀
夹具底部的弧度与波纹瓦的顶部完美贴合，防止锁紧后对瓦片表面造成损伤。较大的接触面积确保了应力均匀分布。
▶ 结构安全，抗风能力强
荷载直接传递到檩条上，能够承受超过 12 级的风力，符合光伏电站安全标准。
▶ 安装简便
模块化设计只需要在现场定位、锁定和固定导轨，从而实现高施工效率。
▶ 耐用材料
C采用 6063-T5 铝合金制造，经阳极氧化处理，具有耐腐蚀性，户外使用寿命≥25年。
参数
| 安装 | 金属屋顶 |
| 风荷载 | 最高速度可达 60 米/秒 |
| 雪荷载 | 1.4千牛/平方米 |
| 倾斜角度 | 与屋顶表面平行 |
| 组件方向 | 水平/垂直，灵活布置 |
| 适用组件 | 兼容有框和无框光伏组件 |
| 标准 | GB50009-2012、EN1990:2002、ASCE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 |
| 材料 | 阳极氧化铝AL6005-T5，不锈钢SUS304 |
| 保修单 | 十年保修 |
适用场景
▪ 旧厂房屋顶： 特别是采用波纹钢板对轻钢厂房屋顶进行光伏（PV）改造。
▪ 农业温室： 温室和牲畜棚，屋顶采用拱形波纹钢板。
▪ 临时或简易结构： 在波纹钢板屋顶上安装光伏系统，适用于车棚、仓库等。
▪ 分布式光伏电站： 任何使用波纹钢板作为屋顶的工业、商业或住宅项目。
重要提示：
▶ 瓷砖类型确认
务必事先测量瓦楞纸板顶部的宽度、高度和曲率。选择曲率完全匹配的夹具；否则，夹具可能无法牢固粘合，甚至会损坏纸板表面。
▶ 嘌呤核糖体靶向至关重要
自攻螺钉必须穿透波纹钢板并拧入下方的钢檩条（有效深度≥20mm）。它们不能简单地固定在钢板上。
▶ 严格的防水措施
在自攻螺钉穿透点必须安装 EPDM 防水垫圈，并且在螺钉头和夹具之间的接触面上必须涂抹耐候硅酮密封剂（例如道康宁或西卡）。
▶ 扭矩控制
拧紧自攻螺钉时，请勿使用过大的扭矩，以免损坏螺纹或压扁螺纹。内六角圆柱头螺钉必须拧紧至规定的扭矩值，以防止松动。
▶ 定期检查
建议每六个月或在刮风天气后检查螺栓是否松动和密封剂是否老化。
概括
波纹夹具是一种专为波纹钢板（弧形波纹板）开发的光伏支架连接解决方案。其核心设计采用弧形配合，并结合自攻螺钉，可实现牢固安装，安全地将荷载传递至屋檩条，从而确保光伏电站的稳定安装。
选择波纹管夹时，与板材类型匹配至关重要。应搭配使用不锈钢自攻螺钉和可靠的防水措施，并严格遵守安装扭矩要求。只有这样，才能保证光伏系统在其20年使用寿命内安全、稳定、无泄漏运行。

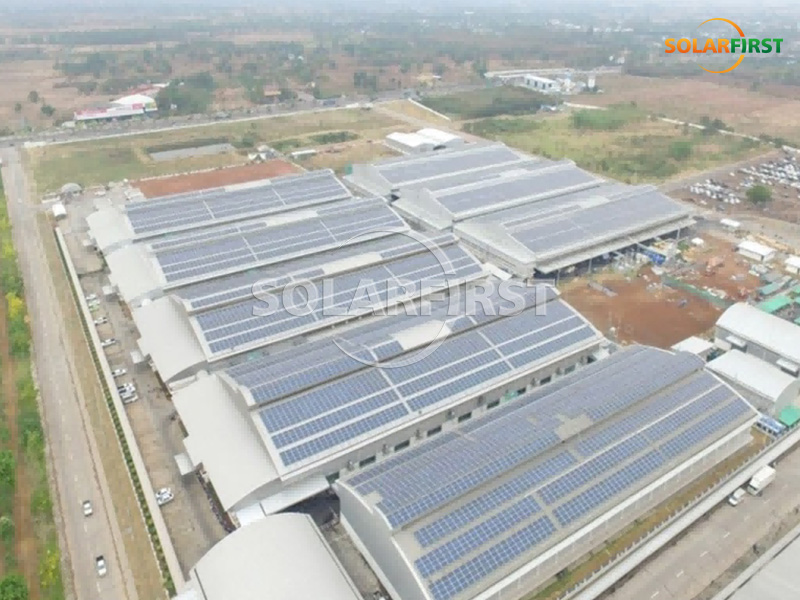

太阳能优先项目参考
