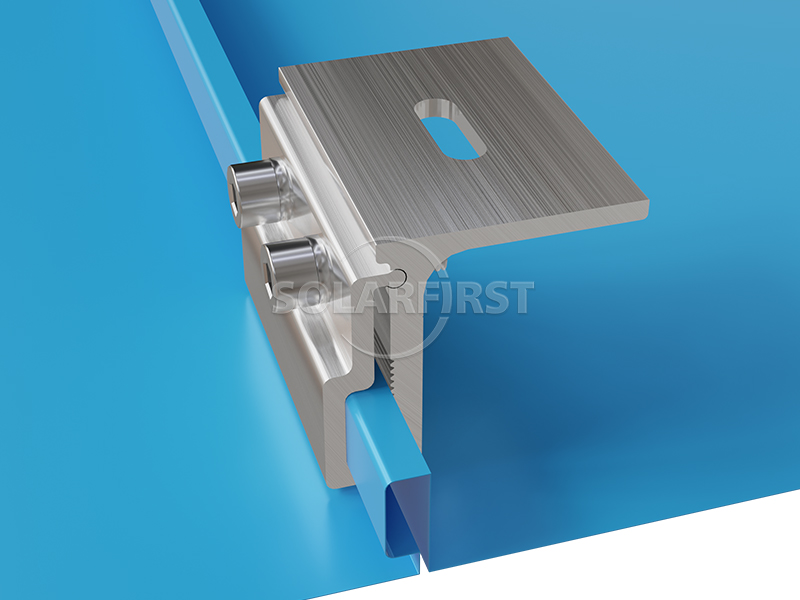

简单来说，立缝夹具是一种专为非穿透式波纹钢屋顶设计的“光伏组件底座连接器”。它通过夹紧固定在屋顶的立缝上，从而无需在屋顶上钻任何孔即可牢固地安装光伏组件。
颜色 :
Natural silver/ black（Colored according to customer requirements）认证 :
ISO，SGS，CE材料 :
Anodized Aluminum 6005 T5, Stainless Steel 304产品来源 :
Tianjin, Fujian航运港口 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
产品描述

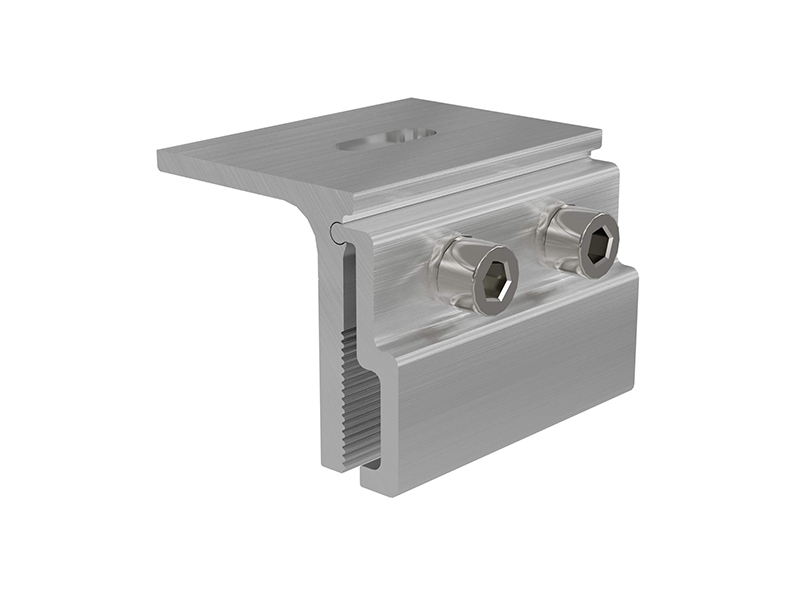

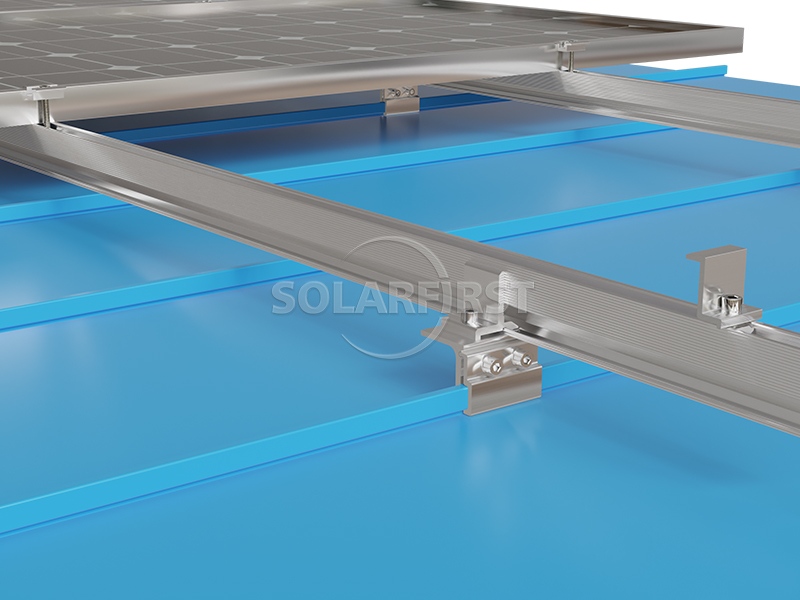

立缝夹具是波纹钢屋顶光伏系统的核心部件，用于将光伏（PV）支架连接到屋顶。它专为立缝波纹钢屋顶设计，采用非穿透式夹紧安装方法，无需钻孔或焊接即可可靠地将光伏组件固定在屋顶上。
该产品利用夹具本体的精确轮廓与波纹钢屋顶的立缝进行机械啮合，并依靠侧向螺栓提供锁定力，确保夹具牢固地“固定”波纹钢屋顶的屋脊。这种设计避免了钻孔或焊接可能对屋顶防水层造成的损坏，从而有效降低了渗漏风险。.

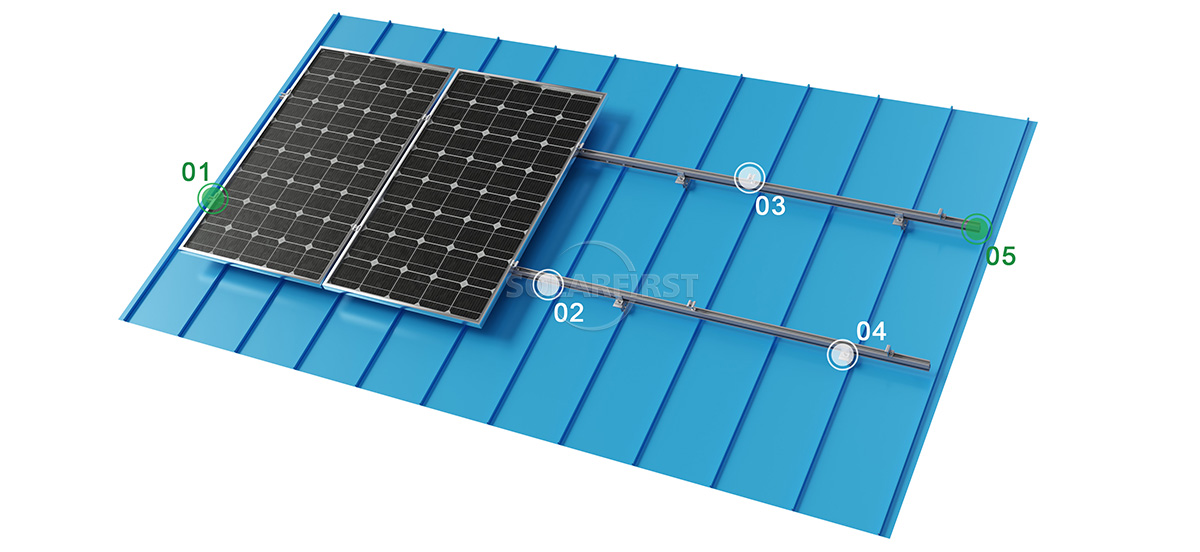

产品组件
优势
▪ 保护屋顶防水层的完整性
无需钻孔、焊接或穿透式安装，避免了支架固定可能对原有屋顶防水层造成的损坏。
▪ 高效安装，节省时间和成本
夹式设计，即插即用，安装快捷。
▪ 高兼容性和灵活适应性
瓦片类型兼容性：适用于主流立缝屋面瓦。
结构坚固，安全可靠
高强度铝合金车身结合了轻量化设计和高承载能力，减少了额外的车顶负荷。
参数
| 安装 | 金属屋顶 |
| 风荷载 | 最高速度可达 60 米/秒 |
| 雪荷载 | 1.4千牛/平方米 |
| 倾斜角度 | 与屋顶表面平行 |
| 标准 | GB50009-2012、EN1990:2002、ASCE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 |
| 材料 | 阳极氧化铝AL6005-T5，不锈钢SUS304 |
| 保修单 | 十年保修 |
适用场景
▶工业和商业厂房
大型波纹钢屋顶，对防水性能和施工速度有很高的要求。
▶物流和仓储中心
屋顶面积大，适合采用非穿孔式安装方法。
▶农业温室
金属斜屋顶，使用夹具可以避免损坏原有结构。
▶老旧光伏项目的改造
现有的金属屋顶不能钻孔；夹具固定是理想的解决方案。
▶对防水要求严格的建筑物
例如电子、制药和食品行业的工厂屋顶。
重要提示：
▶ 确认瓷砖类型匹配
购买前，请务必准确识别彩钢瓦的型号（测量肋高和肋间距），并选择相应的卡箍型号。使用不匹配的卡箍会导致安装不良，存在松动或漏水的风险。
▶ 控制安装扭矩
建议螺栓拧紧扭矩为 20-30 N·m。扭矩不足会导致夹紧力不足，而扭矩过大则可能损坏彩钢瓦。建议使用扭矩扳手。
▶ 确保接触面清洁且密封垫完好
安装前，请清除彩钢瓦表面的灰尘和油污。检查EPDM密封垫的完整性；如有损坏，请立即更换。
▶ 防水辅助处理
夹具与彩钢板之间的接触面依靠垫圈和机械夹紧力实现密封。在极端环境或对防水性能要求特别高的项目中，可在接缝处涂抹额外的中性结构防水胶，以进一步增强防水性能。
▶ 避免在雨天安装
潮湿环境会影响安装质量和密封性能；施工应在干燥天气下进行。
▶ 定期维护和检查
建议每6个月进行一次全面检查，重点检查螺栓是否松动、橡胶垫圈是否老化以及导轨是否水平。极端天气事件（例如强风或暴雪）过后，应进行额外检查。
▶ 结构承载力验证
在设计阶段，专业人员应计算原有屋顶的承载能力，以确保波纹钢屋顶的承载裕度满足新建光伏系统的要求。夹具的合适间距应根据风压计算结果确定。
▶ 高腐蚀性环境下的材料选择
在沿海地区或化工区等腐蚀性极强的环境中，建议使用更高等级的不锈钢紧固件（例如 316L），并确认夹具上阳极氧化膜的厚度满足耐腐蚀性要求。
概括
立缝夹具是一种用于波纹钢瓦的非穿透式光伏连接器。它具有安装快捷、强度高、防水风险低等优点，并兼容多种瓦片类型和L型角支架，具有灵活的适配性。购买时，应重点确保瓦片类型匹配和扭矩控制；定期维护可确保长期可靠运行。

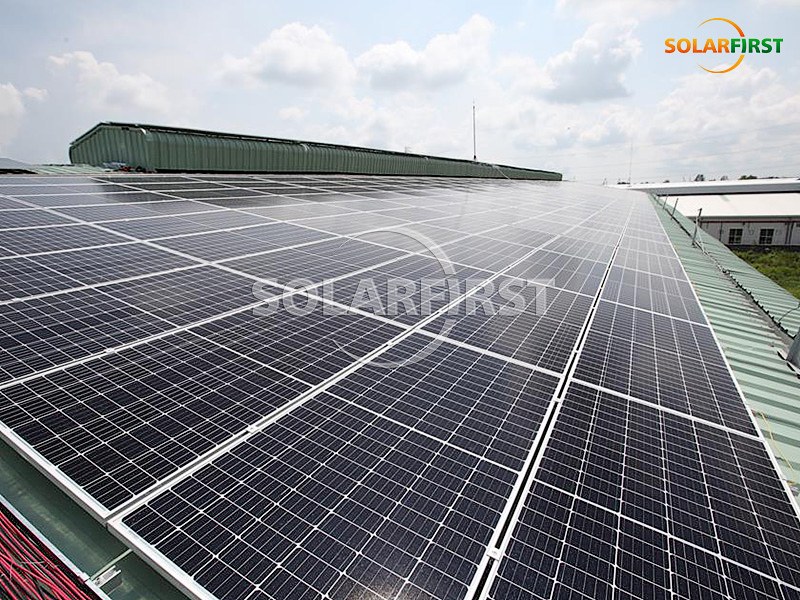

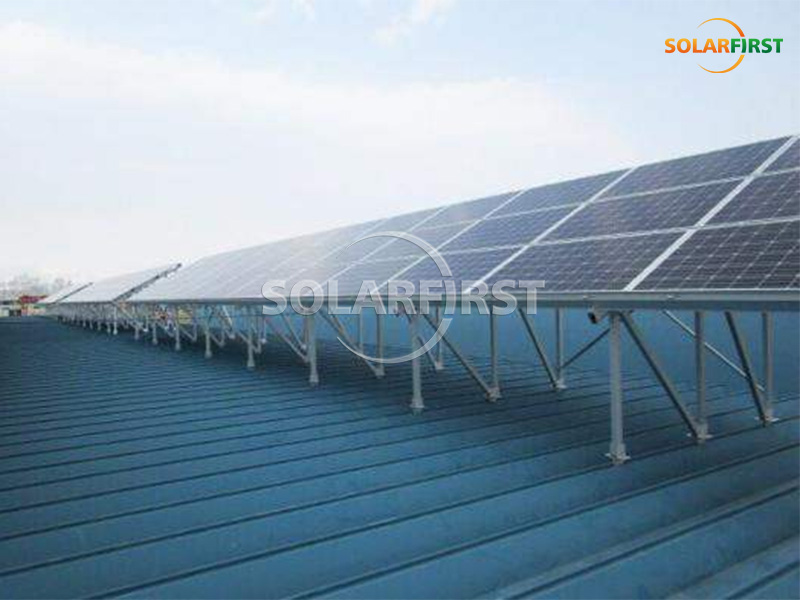

太阳能优先项目参考
