用于波纹钢屋顶光伏（PV）安装的U型轨道是一种专为波纹钢屋顶设计的太阳能电池板安装系统，因其高效可靠而被广泛应用。之所以称为“U型轨道”，是因为其横截面形状酷似字母“U”，这种设计兼顾了结构强度和安装便捷性。
颜色 :
Natural silver/ black（Colored according to customer requirements）认证 :
ISO，SGS，CE材料 :
Anodized Aluminum 6005 T5, Stainless Steel 304产品来源 :
Tianjin, Fujian航运港口 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
产品描述

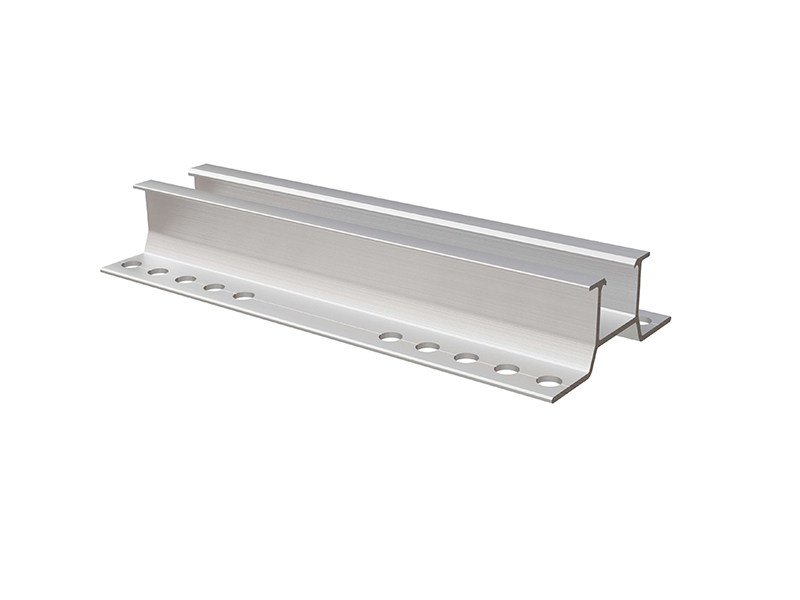

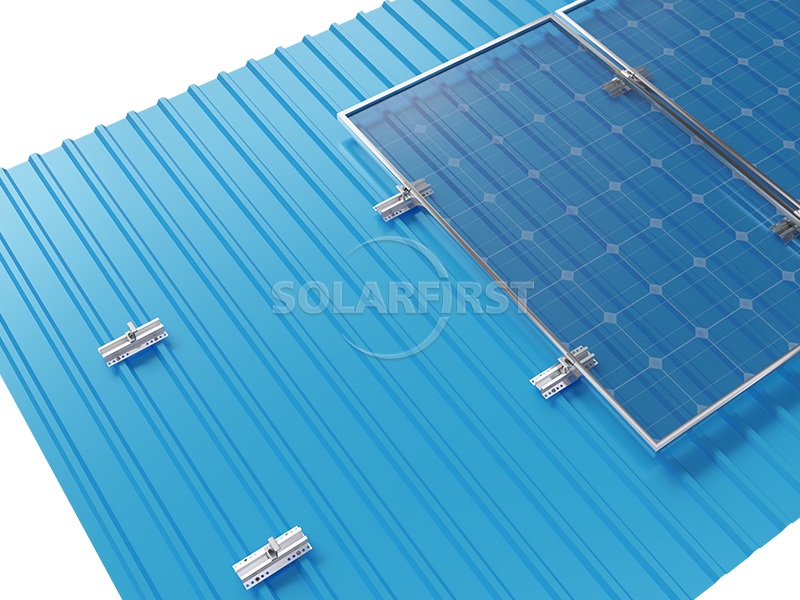

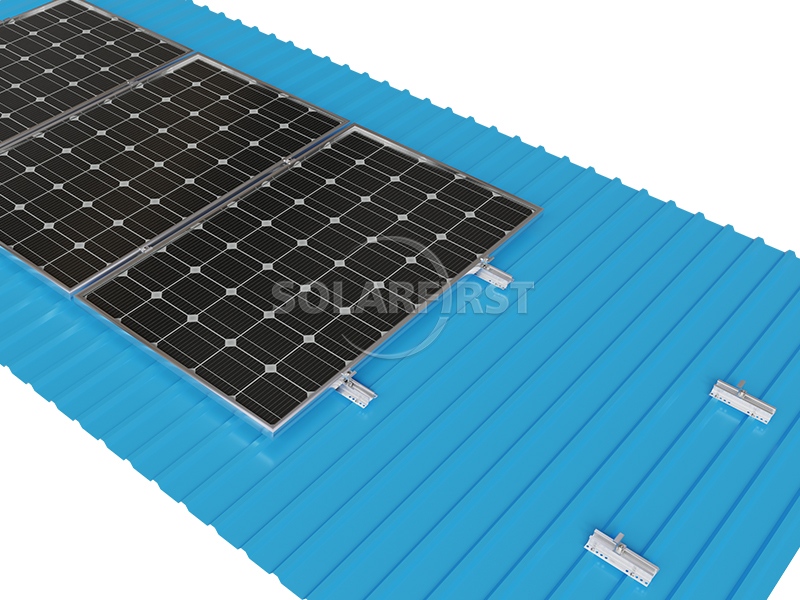

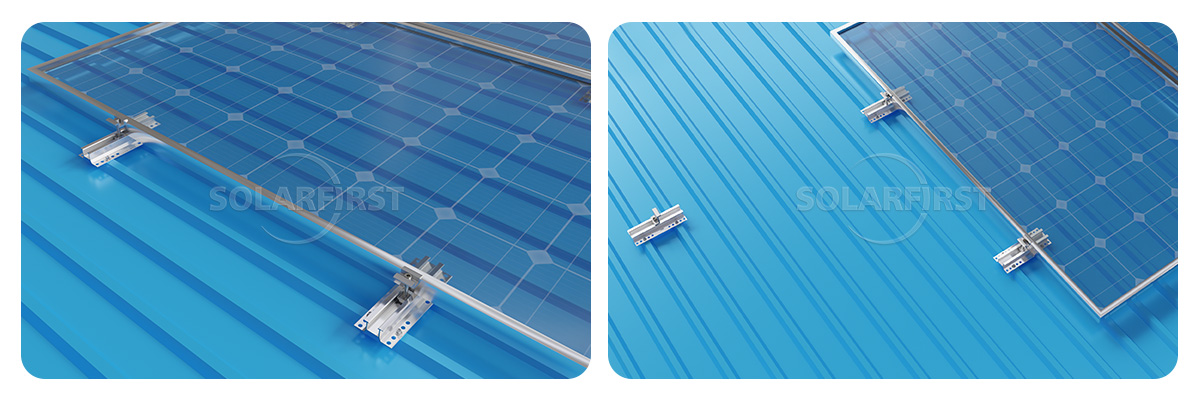

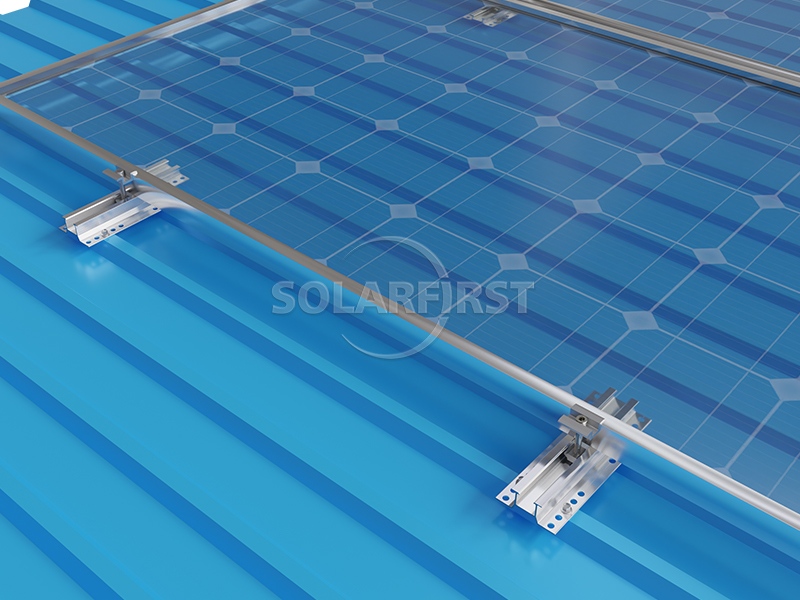

这款U型轨道式太阳能电池板安装系统专为商业、工业和住宅波纹钢屋顶设计。其核心部件——U型导轨——采用U型截面，由优质铝合金制成。导轨通过专用夹具或自攻螺钉固定在波纹钢屋顶的屋脊上，为光伏组件提供稳定的支撑基础。该系统支持光伏组件的水平或垂直安装，并兼容有框和无框太阳能电池板，展现出极高的灵活性。

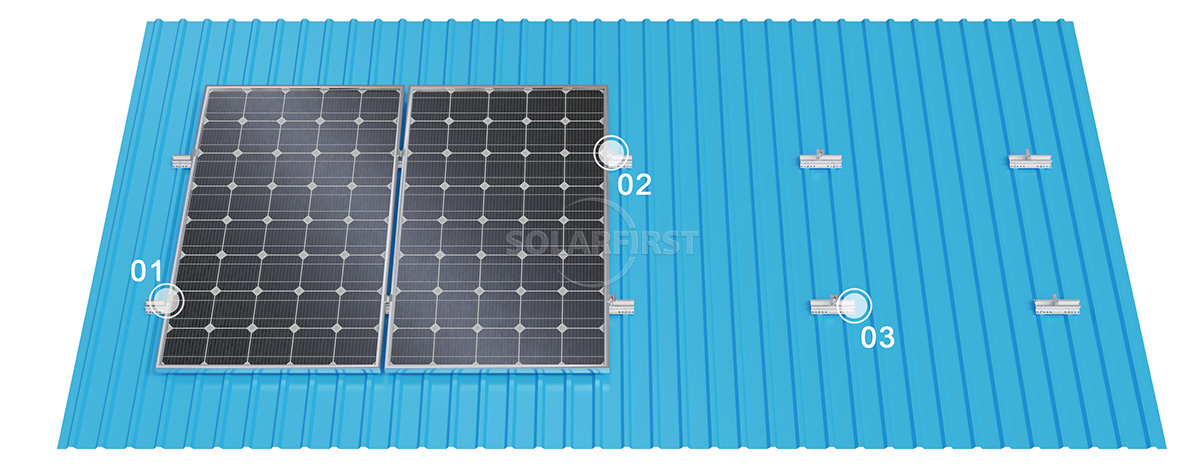

产品组件
优点和缺点
▶ 优势
▪ 安装简便
U型轨道设计简化了安装过程。自攻螺钉和压块可固定组件，无需复杂工具，从而显著节省安装时间和人工成本。
▪ 轻量化结构
主要采用铝合金制造，轻巧的设计最大限度地减少了屋顶的额外负荷，便于运输和搬运。
▪ 可靠的防水
与 EPDM 防水垫片或粘合剂配合使用时，可有效消除在屋顶钻孔后发生泄漏的风险，这对于确保屋顶防水性能至关重要。
▪ 广泛兼容性
该综合系统设计支持光伏组件的水平或垂直排列，兼容市面上大多数有框或无框组件。
▪ 高性价比
更少的模块和简化的安装流程共同降低了材料和人工成本。
▶ 缺点
▪ 标准化挑战
作为参考，U形轨道的惯性矩和模量较小，这意味着对于相同尺寸，其整体承载能力可能低于其他横截面形状的轨道。
▪ 安装限制
安装通常需要在波纹钢屋顶板上钻孔。即使采取了防水措施，这仍然会对屋顶的整体结构产生影响。
▪ 市场成熟度
作为一种特殊解决方案，U 型轨道可能不如用途更广泛的 C 型或 Z 型钢轨那样具有市场渗透率和价格透明度。
▪ 材料特性
铝的强度低于钢。在需要极高承载能力的特殊应用中，可能需要使用更坚固的热浸镀锌钢制U型支架。
参数
| 安装 | 金属屋顶 |
| 风荷载 | 最高速度可达 60 米/秒 |
| 雪荷载 | 1.4千牛/平方米 |
| 倾斜角度 | 与屋顶表面平行 |
| 组件方向 | 水平/垂直，灵活布置 |
| 适用组件 | 兼容有框和无框光伏组件 |
| 标准 | GB50009-2012、EN1990:2002、ASCE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 |
| 材料 | 阳极氧化铝AL6005-T5，不锈钢SUS304 |
| 保修单 | 十年保修 |

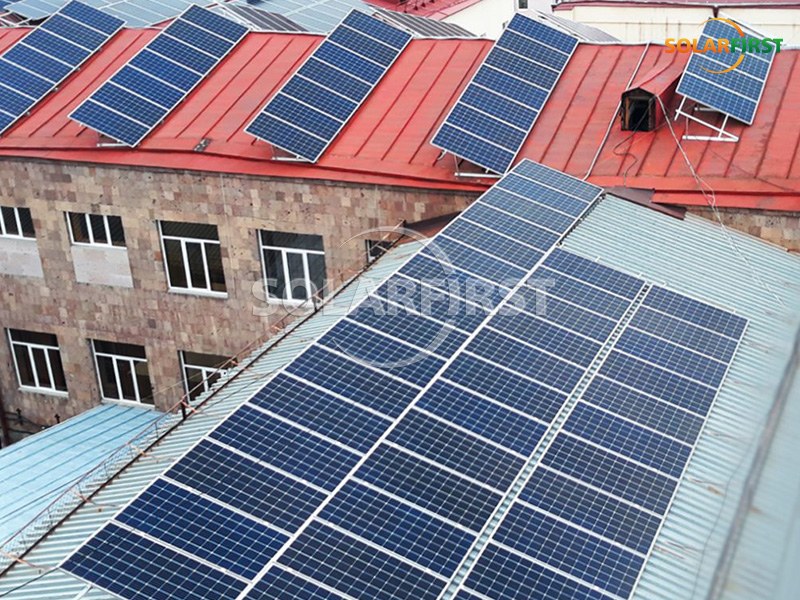

适用场景
U型轨道系统主要用于波纹钢屋顶，可覆盖各种类型：
▪ 商业建筑
例如工厂、仓库和物流中心，这些场所通常拥有较大的屋顶面积和固定的安装条件，因此非常适合利用 U 型轨道的成本效益。
▪ 工业厂房
这些建筑对屋顶防水和结构承载能力有很高的要求；U 型轨道的轻质防水特性完美地满足了这些需求。
▪ 住宅楼
U 型轨道尤其适合农村自建房屋或采用波纹钢屋顶的别墅，也是一个不错的选择。
▪ 特定屋顶类型
特别适用于梯形波纹钢屋顶，因为其 U 形设计可以更好地与波纹钢板贴合。
重要提示：
为确保系统长期稳定运行，以下几个关键点需要特别注意：
▶ 设计和规划阶段
▪ 预先计算屋顶荷载能力
安装前，请确保屋顶结构能够承受光伏系统带来的额外负荷。
▪ 精确的布局和定位
安装前，按照设计图纸布置线路，确保夹具与导轨之间的间距符合设计要求。
▶ 防水阶段（关键阶段）
▪ 必须使用EPDM垫片
所有会损坏原有波纹钢屋顶的孔洞，都必须在自攻螺钉下方安装EPDM防水垫圈或密封垫。建议使用防水密封胶以防止渗漏。
▶ 施工和安装阶段
▪ 标准化操作顺序

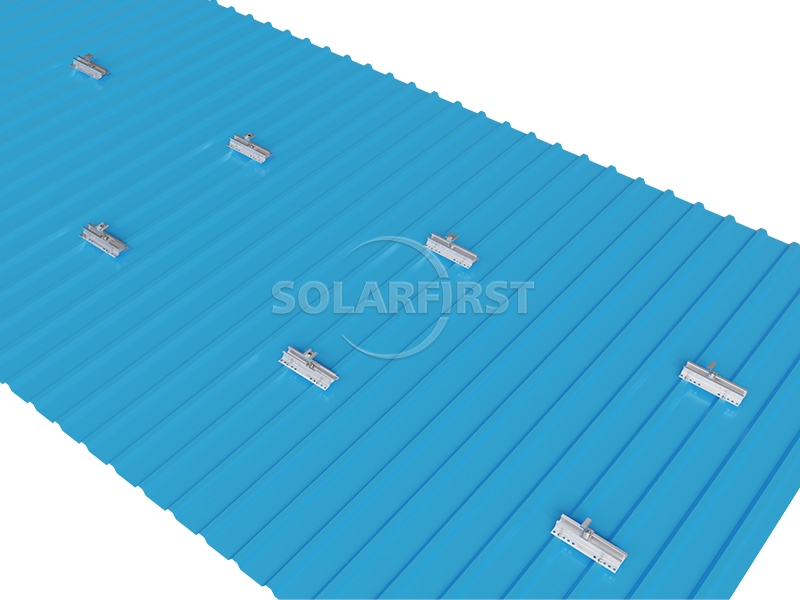

导轨安装应按“中间段→端部段→导轨连接件”的顺序进行。
▪ 控制安装精度
每根导轨安装完毕后，都要检查其水平度。每跨的弯曲角度不应超过1毫米，以确保部件受力均匀。
▪ 确保夹具抗拉强度
批量安装前，对夹具样品进行拉伸拉拔试验，以确保与屋顶牢固连接。
▪ 必须提供施工通道。
严禁直接踩踏屋顶板。应设置专用通道，以防止因行人踩踏造成屋顶变形或漏水。
▪ 雨天严禁施工
这是为了防止雨水渗入密封不严的接缝处，从而造成安全隐患。
概括
用于波纹钢屋顶光伏支架的U型轨道是一种专为波纹钢屋顶结构特点而设计的安装方案。它结合了铝合金的轻质特性、EPDM的防水可靠性以及模块化设计的便捷性，在有效控制成本的同时，兼顾了施工效率和系统使用寿命。对于计划在波纹钢屋顶上安装光伏系统的业主而言，选择这样结构清晰、标准化的系统是确保长期稳定收益的务实之举。
