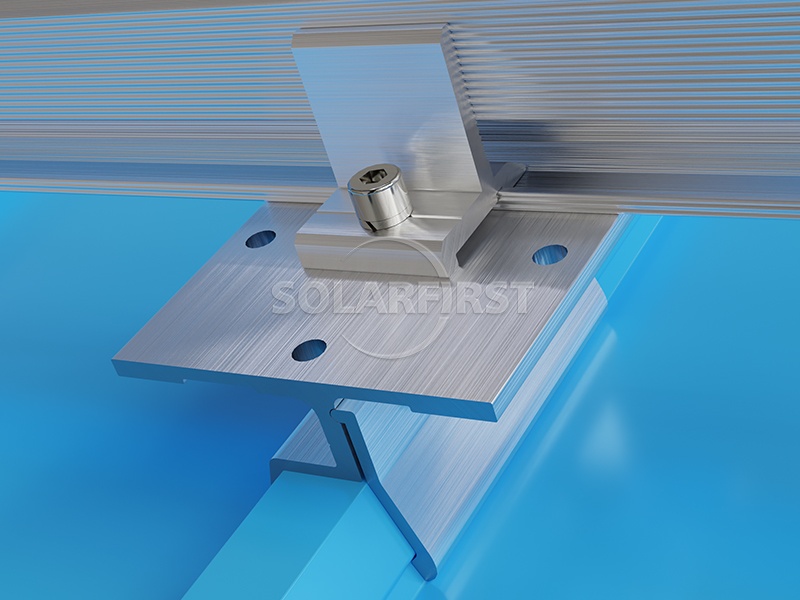

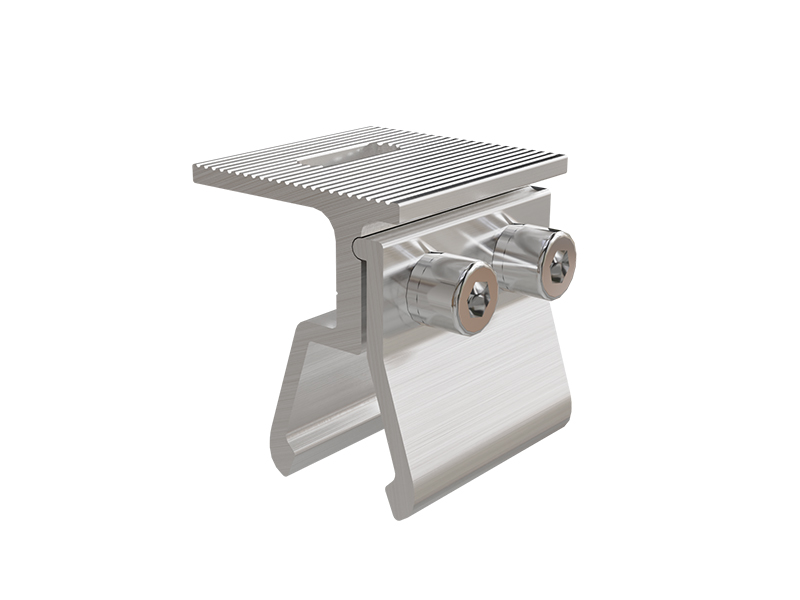

本产品是一款专为Klip-Lok（立缝式）金属波纹钢屋顶设计的光伏（PV）支架配件。它采用非穿透式夹紧结构，无需在屋顶表面钻孔。夹具利用自身的机械锁紧力牢固地固定在屋脊的Klip-Lok边缘，为光伏导轨或组件提供可靠的连接点。这种设计避免了钻孔对屋顶板造成的损坏，有效降低了屋顶漏水的风险，尤其适用于对防水性能要求高的商业和工业屋顶。
颜色 :
Natural silver/ black（Colored according to customer requirements）认证 :
ISO，SGS，CE材料 :
Anodized Aluminum 6005 T5, Stainless Steel 304产品来源 :
Tianjin, Fujian航运港口 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
产品描述
Klip-Lok夹具是一种由铝合金和不锈钢制成的非穿透式连接器。它无需钻孔即可夹紧并固定屋顶，有效保护屋顶防水层。该产品抗风能力≤60m/s，抗雪能力≤1.4kN/m²，安装简便，可靠性高，经久耐用。广泛应用于工业和商业建筑、农业温室等场所的分布式光伏项目。

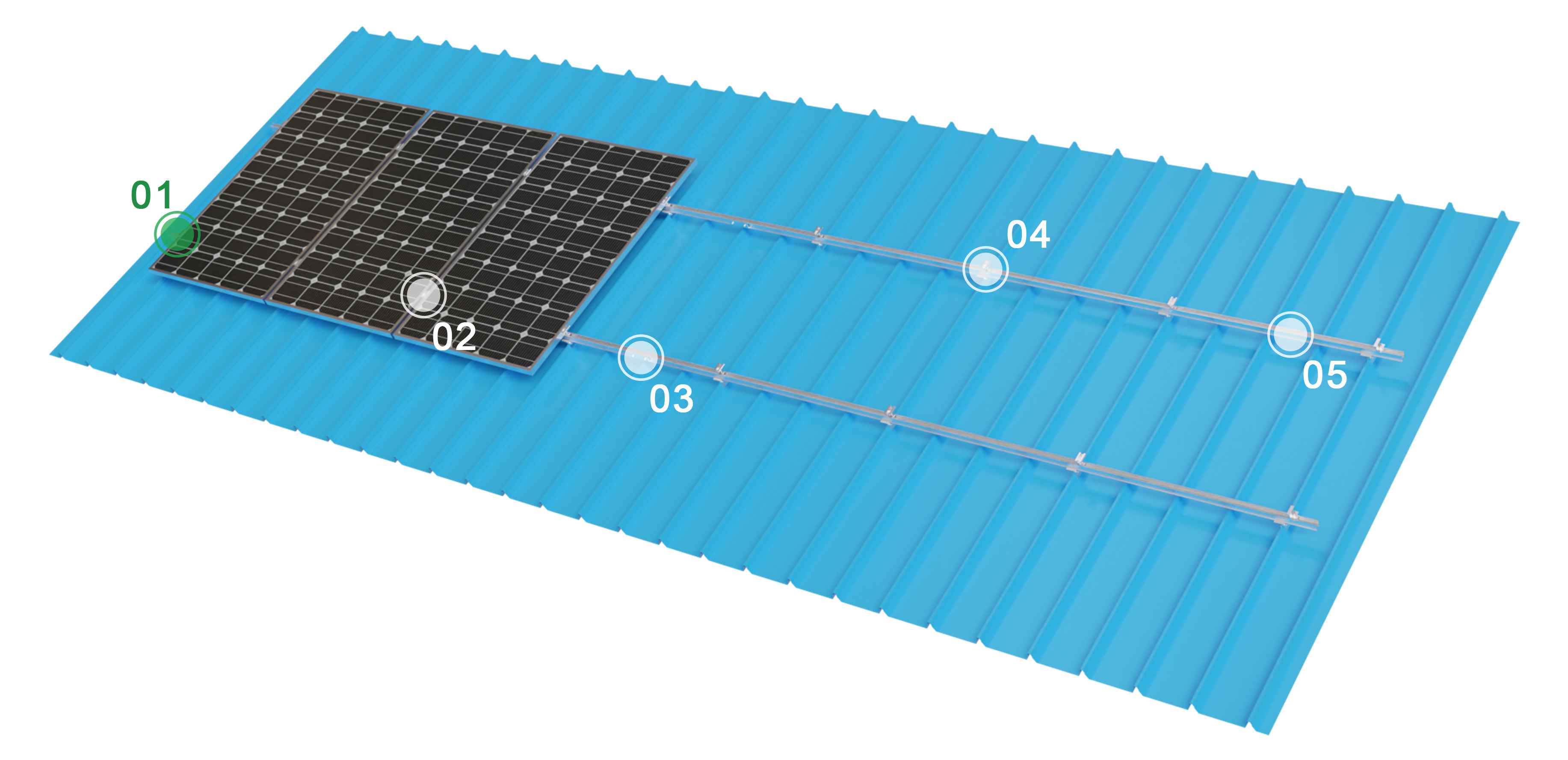

产品组件
优势
▶ 非穿孔式安装
无需使用自攻螺钉，即可保护屋顶的金属板和防水层，与传统的通孔固定方法相比，大大降低了漏水的风险。
▶ 可靠的结构
夹紧力均匀，抗风能力强，可适应高温、高湿、盐雾环境。
▶ 安装简便
夹具与脊部接合后，用扭矩扳手拧紧；无需特殊工具，一人即可操作。
▶ 良好的兼容性
适用于常见的 Klip-Lok 脊形尺寸；顶部接口与主流光伏导轨和夹具兼容。
▶ 耐候且经久耐用
主体采用阳极氧化铝合金制成，紧固件采用304不锈钢制成，耐腐蚀寿命超过10年。
▶ 轻量化设计
每个夹具重约 0.15-0.25 公斤，可减轻屋顶负荷。
参数
| 安装 | 金属屋顶 |
| 风荷载 | 最高速度可达 60 米/秒 |
| 雪荷载 | 1.4千牛/平方米 |
| 倾斜角度 | 与屋顶表面平行 |
| 标准 | GB50009-2012、EN1990:2002、ASCE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 |
| 材料 | 阳极氧化铝AL6005-T5，不锈钢SUS304 |
| 保修单 | 十年保修 |
适用场景
▪ 工业和商业厂房： 大型波纹钢屋顶，对防水性能和施工速度有很高的要求。
物流和仓储中心： 屋顶面积大，适合采用非穿孔式安装方法。
▪ 农业温室： 金属斜屋顶，使用夹具可以避免损坏原有结构。
▪ 老旧光伏项目改造： 现有的金属屋顶不能钻孔；夹具固定是理想的解决方案。
▪ 对防水要求严格的建筑物： 例如电子、制药和食品行业的工厂屋顶。
重要提示：
▶ 屋顶类型确认
此夹具仅适用于立缝（Klip-Lok）结构的金属屋面板，不适用于梯形波纹板或斜缝板。
▶ 负荷计算
夹具的数量和间距应由结构工程师根据当地风速、雪荷载、屋顶跨度和其他条件计算得出。
▶按规范安装
必须使用扭矩扳手将螺栓拧紧至规定的扭矩值（通常为 16-20 N·m）。拧得过紧可能会损坏凸缘，而拧得过松则可能导致滑移。
▶ 屋顶状况检查
安装前，请确保屋顶板无严重锈蚀、变形或涂层剥落；否则，夹紧力可能不足。
▶ 定期检查
建议每年检查一次夹具的紧固情况，尤其是在台风或大雪过后。
▶ 接地连接
如果使用金属轨道，则必须按照电气规范对组件和屋顶进行适当的接地。
▶避免混合
不同品牌或批次的夹具可能存在尺寸差异，不应混用在同一个屋顶上。
概括
Klip-Lok 屋顶夹具是专为立缝金属屋顶开发的专用光伏连接器。其非穿透式夹紧设计避免了钻孔带来的泄漏风险，同时还具有安装快捷、承载能力可靠、耐候性强等优点。该产品适用于各种工业、商业、仓储和农业温室等金属坡屋顶光伏项目。通过正确的选型、标准化的安装和定期维护，该产品可为光伏系统提供安全、耐用且符合规范的固定解决方案。

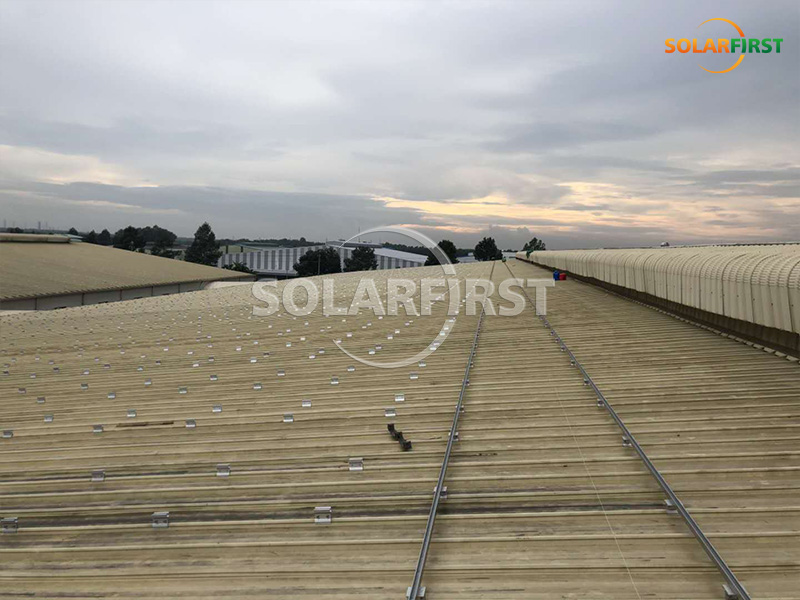

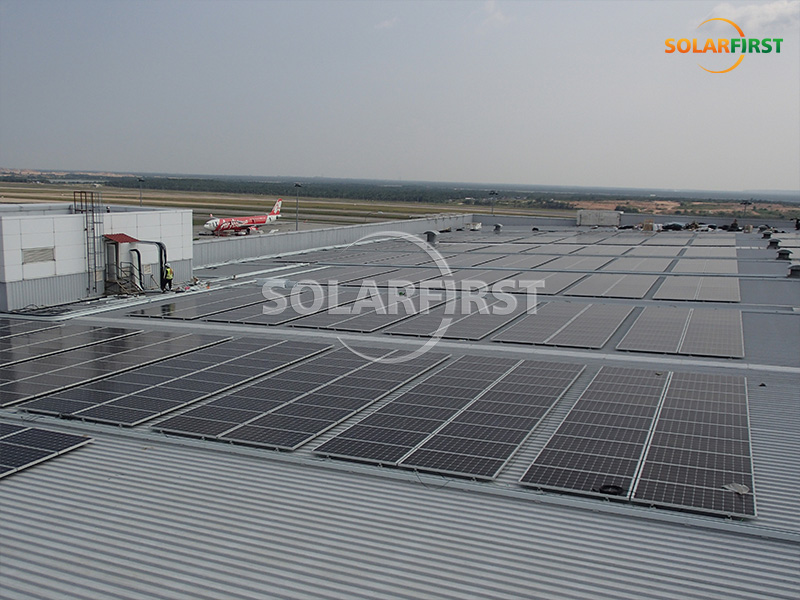

太阳能优先项目参考
