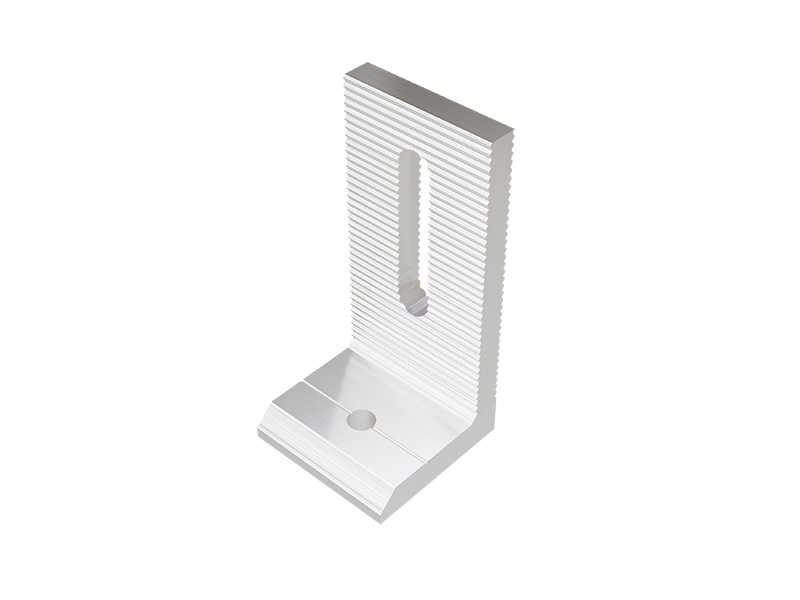

彩钢屋顶光伏支撑系统中的“L型角件”（也常被称为L型支脚、L形支脚或L形支架）是一种简单但不可或缺的金属连接件，负责将支撑光伏组件的导轨可靠地固定到彩钢屋顶上。它呈直角（L形），结构轻巧，主要用作连接结构上下部分的锚固元件。
颜色 :
Natural silver/ black（Colored according to customer requirements）认证 :
ISO，SGS，CE材料 :
Anodized Aluminum 6005 T5, Stainless Steel 304产品来源 :
Tianjin, Fujian航运港口 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
产品描述

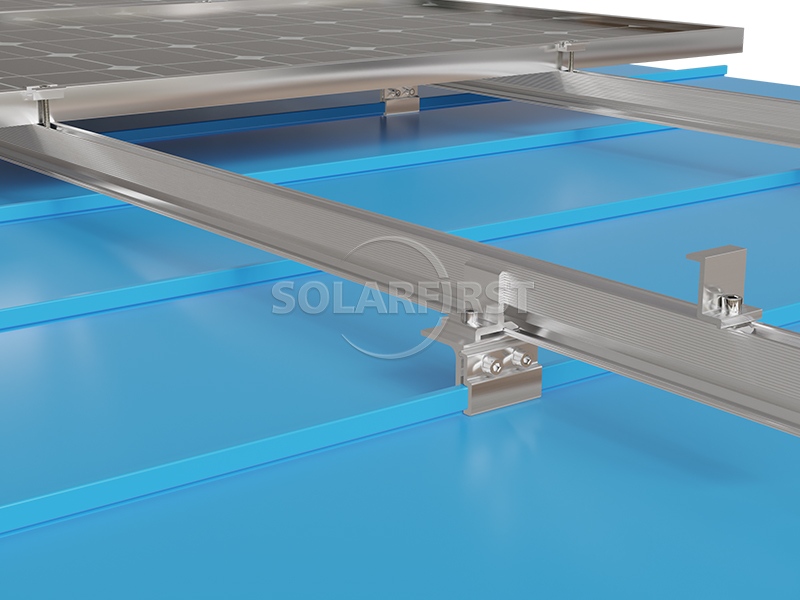

用于彩钢屋顶光伏（PV）系统的L形支架（L型支腿）是此类系统中至关重要的连接件。它呈直角（L形），一端通过专用夹具或紧固件固定在彩钢屋顶的波纹边缘，另一端连接并支撑光伏导轨。L形支架本身并不直接承受组件的重量；相反，它起到力传递部件的作用，安全地将组件和导轨的载荷传递到屋顶结构。
该产品常见于商业和工业屋顶分布式光伏项目中。其设计旨在为光伏板提供稳定且可调节的安装底座，同时不会损坏屋顶的防水层（与夹具配合使用时）。

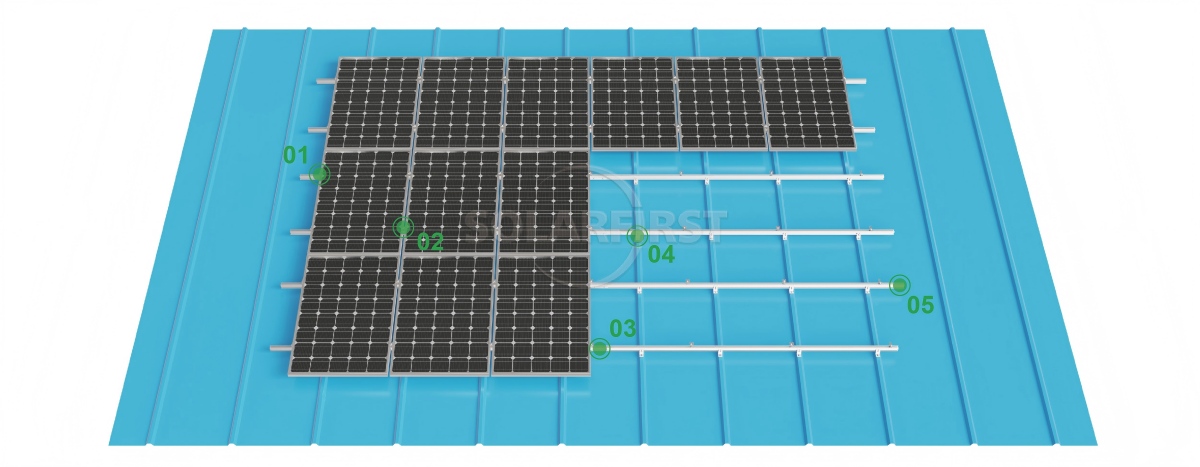

产品组件
优势
▶安装简便
L 形结构简单，使用标准夹具即可快速定位和螺栓固定，与焊接或使用膨胀螺栓相比，可节省现场人工。
▶屋顶防水保护
使用专用夹具进行固定时，无需在波纹钢板上钻孔，从根本上避免了因螺丝孔造成的泄漏风险。
▶降低屋顶荷载要求
铝合金L型角材重量轻（每套约0.3~0.8公斤），对老旧厂房的屋顶造成的额外负担较小。
▶可调节功能
不同高度或带槽的 L 形角钢可以适应波纹钢板顶部高度的差异以及导轨的调平要求。
▶良好的耐腐蚀性
通常由铝合金或不锈钢制成，在一般工业环境和沿海地区可长时间保持不生锈。
参数
| 安装 | 金属屋顶 |
| 风荷载 | 最高速度可达 60 米/秒 |
| 雪荷载 | 1.4千牛/平方米 |
| 倾斜角度 | 与屋顶表面平行 |
| 高度 | 80毫米/100毫米/180毫米 |
| 标准 | GB50009-2012、EN1990:2002、ASCE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 |
| 材料 | 阳极氧化铝AL6005-T5，不锈钢SUS304 |
| 保修单 | 十年保修 |
适用场景
▪ 工业和商业厂房： 大型波纹钢屋顶，对防水性能和施工速度有很高的要求。
物流和仓储中心： 屋顶面积大，适合采用非穿孔式安装方法。
▪ 农业温室： 金属斜屋顶，使用夹具可以避免损坏原有结构。
▪ 老旧光伏项目改造： 现有的金属屋顶不能钻孔；夹具固定是理想的解决方案。
▪ 对防水要求严格的建筑物： 例如电子、制药和食品行业的工厂屋顶。
重要提示：
▶屋顶类型确认
此夹具仅适用于立缝（Klip-Lok）结构的金属屋面板，不适用于梯形波纹板或斜缝板。
▶负荷计算
夹具的数量和间距应由结构工程师根据当地风速、雪荷载、屋顶跨度和其他条件计算得出。
▶按规范安装
必须使用扭矩扳手将螺栓拧紧至规定的扭矩值（通常为 16-20 N·m）。拧得过紧可能会损坏凸缘，而拧得过松则可能导致滑移。
▶屋顶状况检查
安装前，请确保屋顶板无严重锈蚀、变形或涂层剥落；否则，夹紧力可能不足。
▶定期检查
建议每年检查一次夹具的紧固情况，尤其是在台风或大雪过后。
▶接地连接
如果使用金属轨道，则必须按照电气规范对组件和屋顶进行适当的接地。
▶避免混合
不同品牌或批次的夹具可能存在尺寸差异，不应混用在同一个屋顶上。
安装方法
▶ 特殊固定装置（推荐方法）

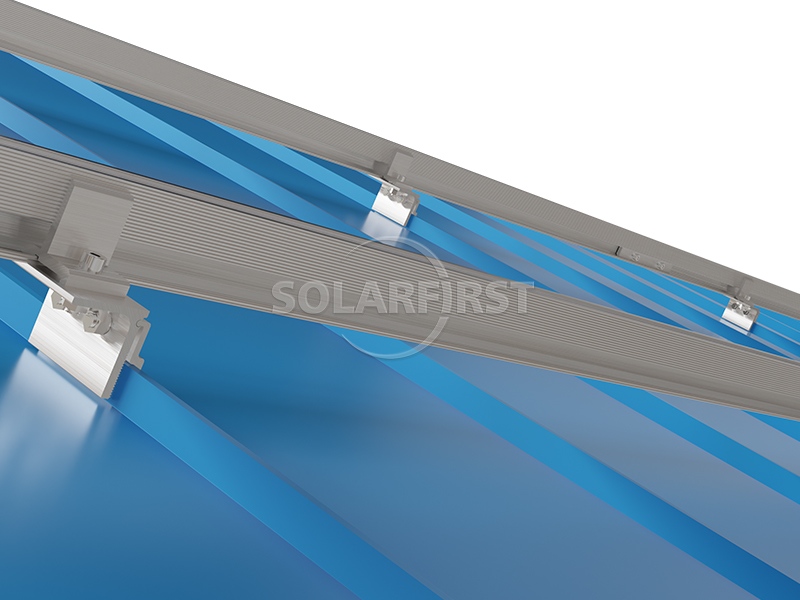

▪ 操作：使用与特定型材相匹配的卡扣式夹具（如角饰型、立边锁型），将 L 形件直接夹紧到彩钢板的顶部。
▪ 优点：真正无损安装，不穿透屋顶表面，从根本上消除了漏水的风险，是目前最受推崇的方法。
▶ 穿透式固定（请谨慎使用！）
▪ 步骤：使用自攻螺钉或木螺钉直接穿透彩钢板，并将 L 形钉固定在屋架的底部。
缺点：会损坏屋顶防水层。如果密封不当，螺丝孔处极易生锈漏水，严重缩短屋顶的使用寿命。仅适用于特殊的结构情况。
概括
用于彩钢屋顶光伏系统的L型角支架是一种成熟实用的小型连接件。其核心价值在于通过专用夹具实现无损安装，并配合导轨构建稳定的光伏支撑系统。它具有重量轻、安装快捷、耐腐蚀性好等优点，有效减少对彩钢屋顶的损伤和额外荷载。
然而，这并非万全之策——屋顶瓦片的类型、结构计算、密封件的质量以及施工规范的兼容性都会直接影响长期安全性。不正确的穿透固定、不匹配的屋顶瓦片类型以及超过荷载限制是导致屋顶漏水或光伏系统损坏的三大主要原因。

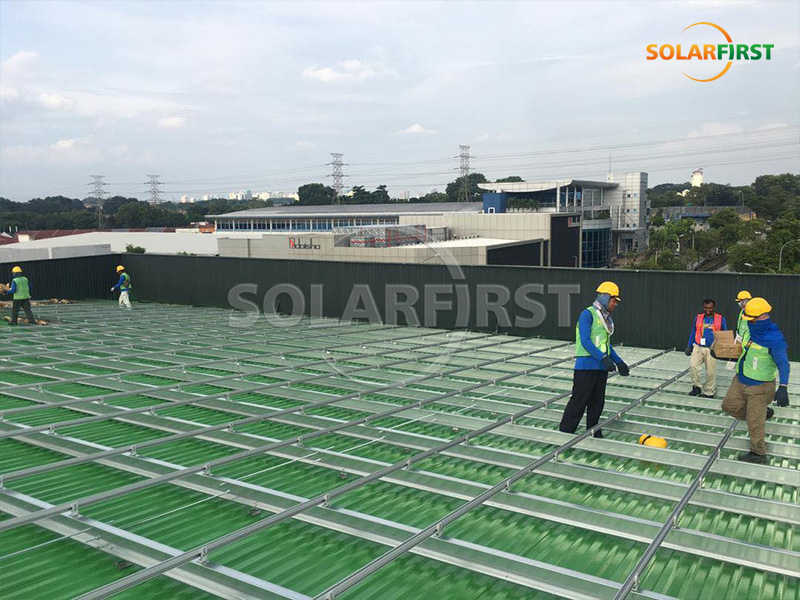

太阳能优先项目参考
相关知识点

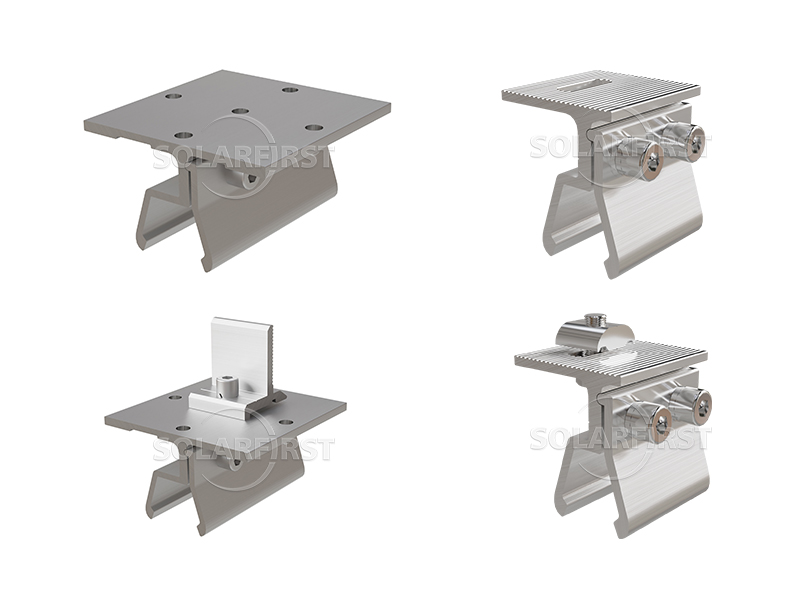

简单来说，立缝夹具是一种专为非穿透式波纹钢屋顶设计的“光伏组件底座连接器”。它通过夹紧固定在屋顶的立缝上，从而无需在屋顶上钻任何孔即可牢固地安装光伏组件。
阅读更多
本产品是一款专为Klip-Lok（立缝式）金属波纹钢屋顶设计的光伏（PV）支架配件。它采用非穿透式夹紧结构，无需在屋顶表面钻孔。夹具利用自身的机械锁紧力牢固地固定在屋脊的Klip-Lok边缘，为光伏导轨或组件提供可靠的连接点。这种设计避免了钻孔对屋顶板造成的损坏，有效降低了屋顶漏水的风险，尤其适用于对防水性能要求高的商业和工业屋顶。
阅读更多
彩钢屋顶光伏支撑系统中的“L型角件”（也常被称为L型支脚、L形支脚或L形支架）是一种简单但不可或缺的金属连接件，负责将支撑光伏组件的导轨可靠地固定到彩钢屋顶上。它呈直角（L形），结构轻巧，主要用作连接结构上下部分的锚固元件。
阅读更多

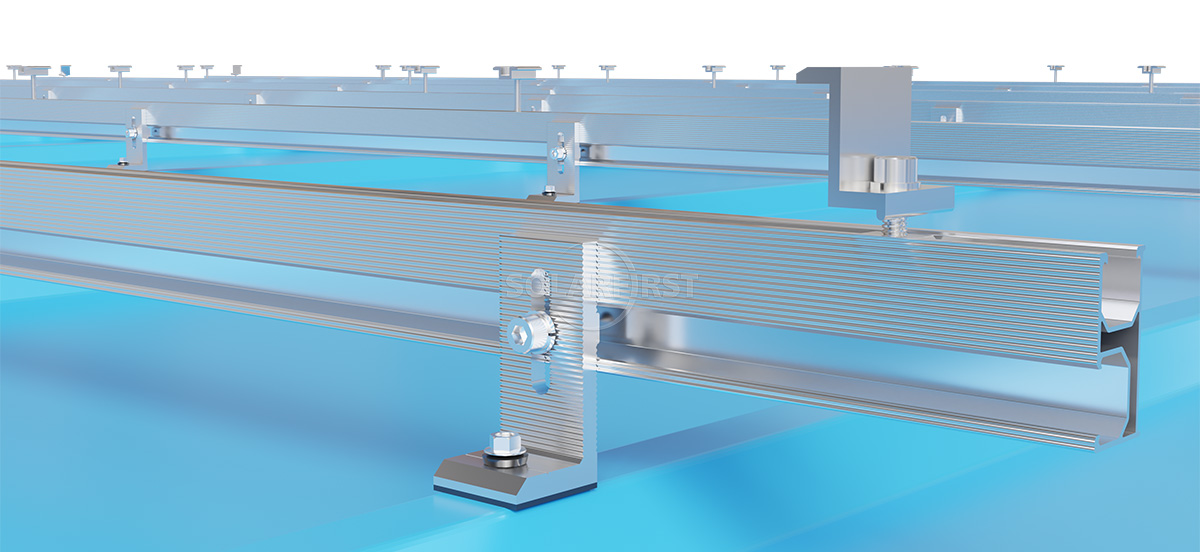

用于波纹钢屋顶光伏（PV）安装的U型轨道是一种专为波纹钢屋顶设计的太阳能电池板安装系统，因其高效可靠而被广泛应用。之所以称为“U型轨道”，是因为其横截面形状酷似字母“U”，这种设计兼顾了结构强度和安装便捷性。
阅读更多

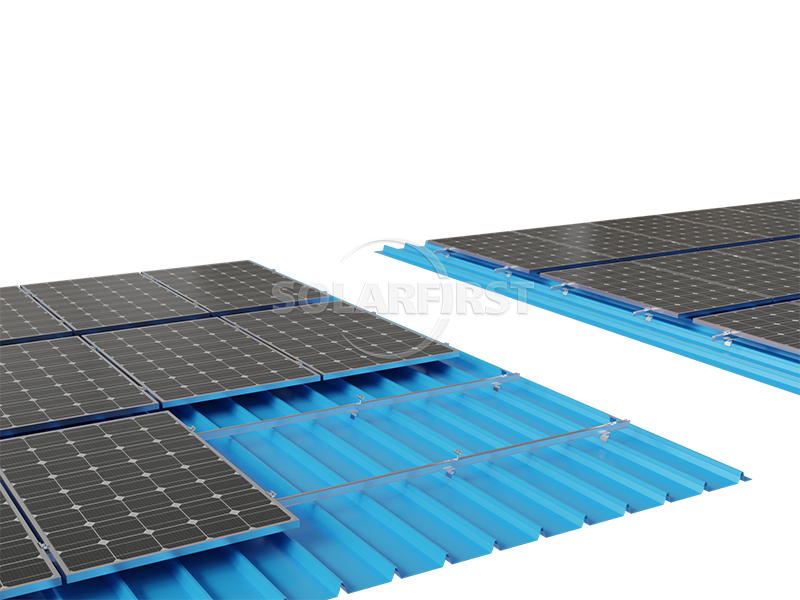

这款适用于波纹钢屋顶的可调节前后支撑光伏支架，是一种专为安装在金属波纹钢屋顶上的太阳能电池板支撑系统。其名称源于其独特的前后支撑结构设计——通过调节前后支撑之间的高度差，可以改变光伏板的倾斜角度，以适应不同地区的日照条件、屋顶坡度和承重要求。
