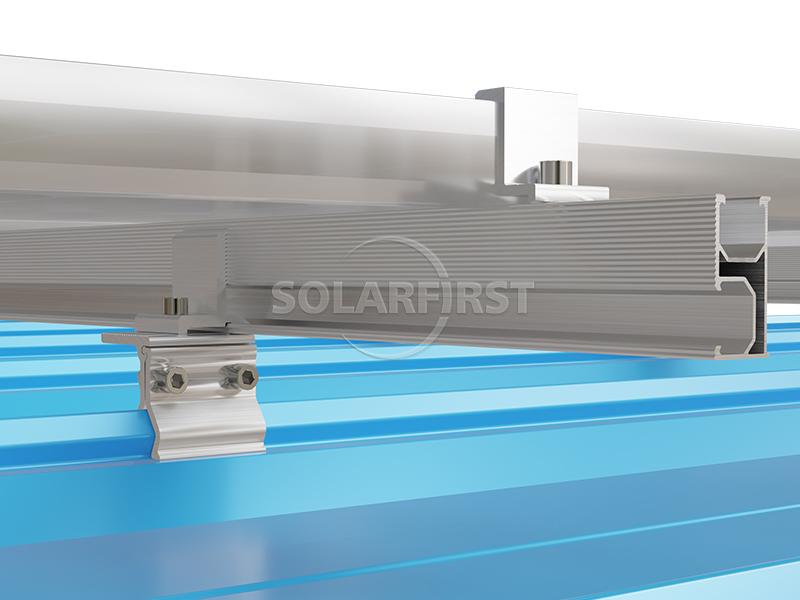

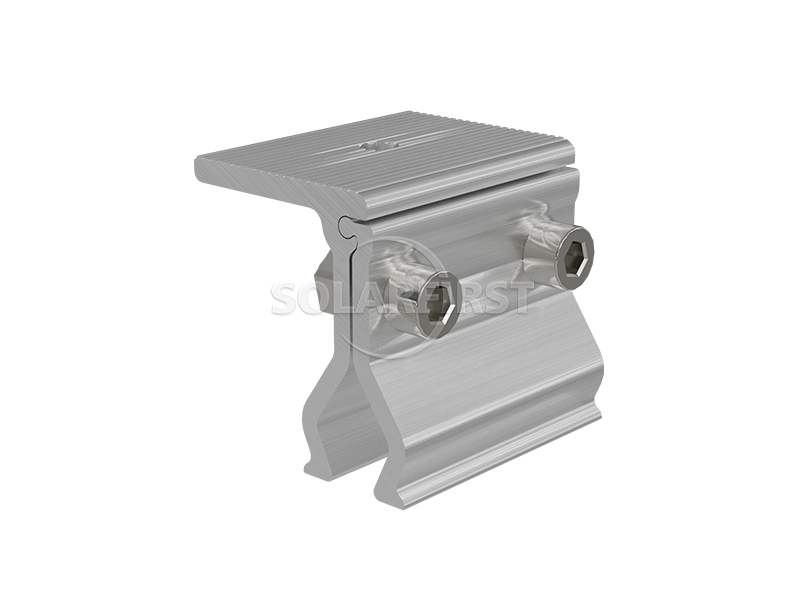

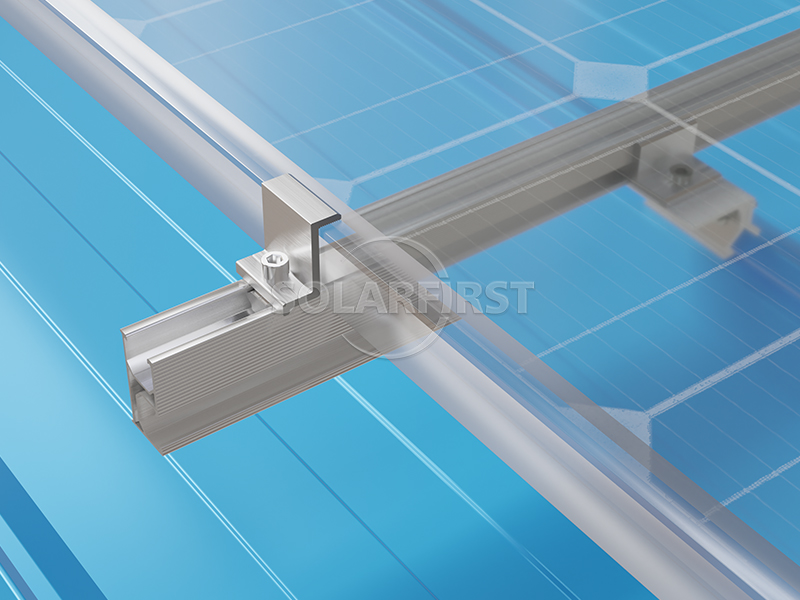

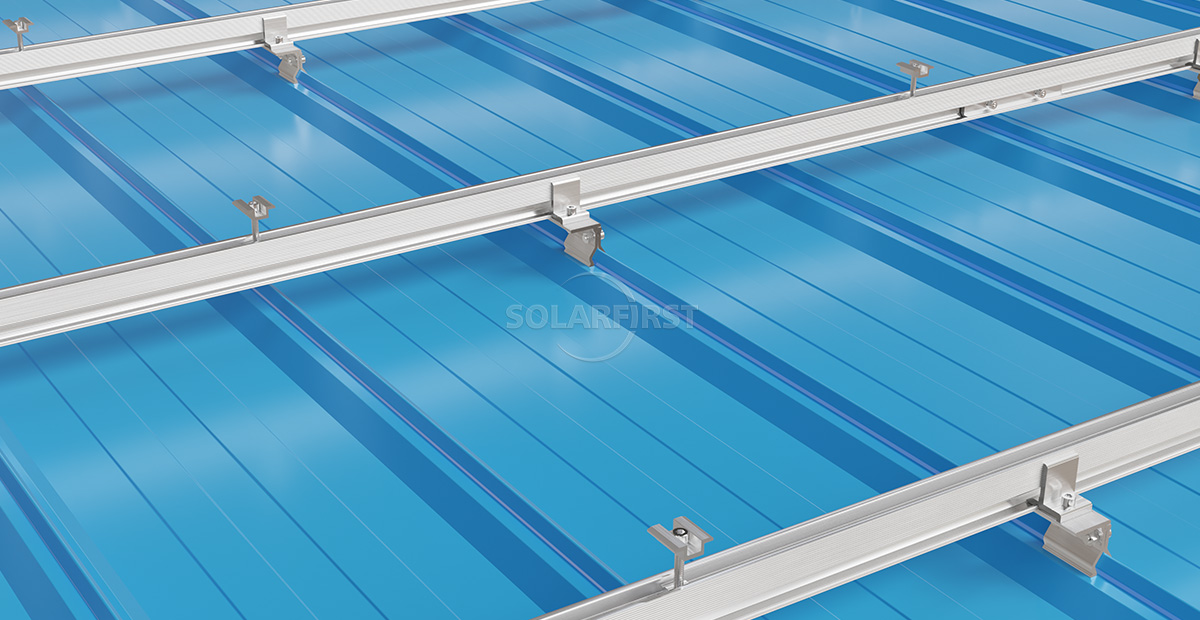

角形屋顶夹具是一种专为角缝式波纹钢屋顶光伏电站设计的无孔金属连接件。它采用夹紧方式固定在波纹钢屋顶的屋脊（角缝肋条）上，为安装光伏导轨或直接固定光伏组件提供承载基础。与传统的钻孔安装方式相比，该产品从根本上避免了钻孔造成的漏水风险以及对屋顶防水层的破坏。它是实现工商业分布式光伏项目无损、高效、安全安装的核心部件。
颜色 :
Natural silver/ black（Colored according to customer requirements）认证 :
ISO，SGS，CE材料 :
Anodized Aluminum 6005 T5, Stainless Steel 304产品来源 :
Tianjin, Fujian航运港口 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
产品描述

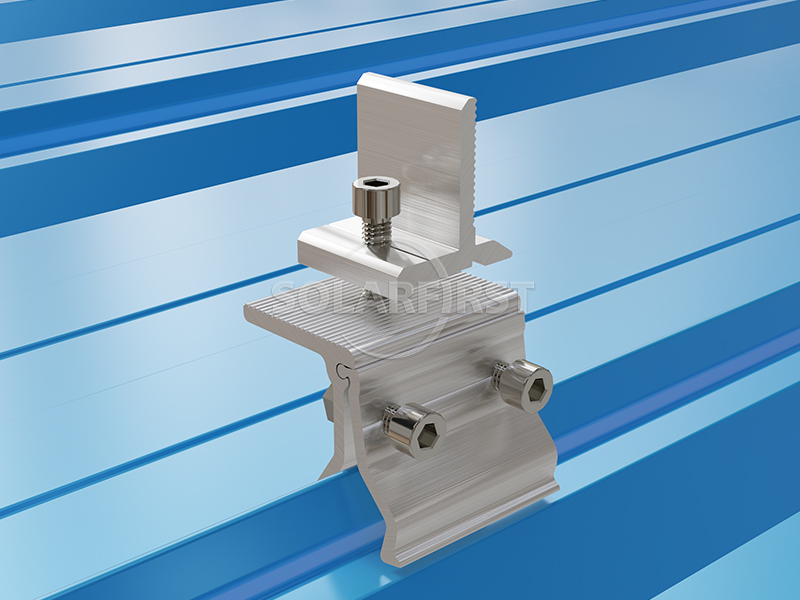

角形屋顶夹具是专为角锁式饰面屋顶设计的光伏（PV）支撑连接器。它们夹在饰面屋顶的顶部（角锁肋条）上，为后续安装光伏导轨或直接安装光伏组件提供可靠的承重点。
与传统的钻孔安装方法不同，角锁肋夹无需穿透饰面板，有效避免了钻孔造成的渗漏风险以及对屋面防水层的破坏。同时，它还能防止对饰面板涂层和结构强度造成损害。本产品适用于大多数主流的角锁饰面板屋面类型，是实现商业和工业分布式光伏项目无损安装、快速施工和长期可靠性的核心部件。

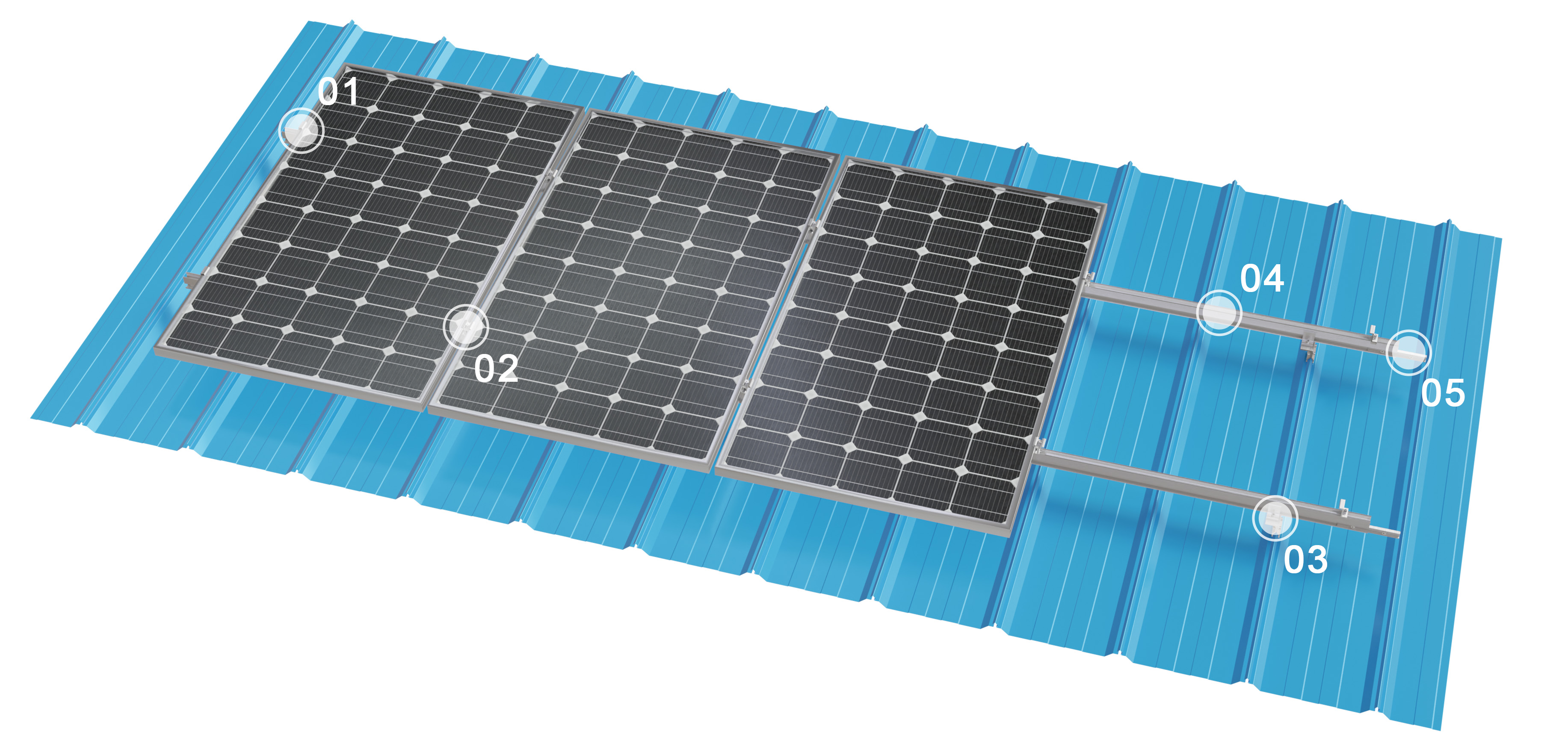

产品组件
优势
▶ N非破坏性安装，显著降低泄漏风险
全机械式夹紧系统无需在屋顶上钻孔，避免了最常见的漏水原因——损坏波纹钢屋顶的防水层。然而，需要注意的是，原始瓦片搭接处、老化区域和锈蚀区域仍可能出现漏水，因此需要进行全面评估。
▶ 强度高、重量轻、屋顶荷载低
主体采用高强度铝合金制成，重量仅为钢材的三分之一，减轻了老旧厂房的承重压力。单点抗拉强度超过1500牛，具有优异的抗风性能。
▶ 耐候性强，使用寿命长
铝合金经阳极氧化（AA10μm+）处理，并采用304不锈钢紧固件，可耐受盐雾、酸雨等多种环境侵蚀。设计寿命≥25年，与光伏组件的寿命基本相同。
▶ 安装快捷，节省人工
只需使用套筒扳手即可完成紧固，无需焊接或复杂工具。与钻孔方法相比，安装效率提高 50% 以上，有效降低了施工成本。
▶ 用途广泛，与主流瓷砖类型兼容
它为市场上大多数主流角接瓦类型提供专用夹具，确保高度贴合，并最大限度地减少对彩钢瓦肋条的损坏。
参数
| 安装 | 金属屋顶 |
| 风荷载 | 最高速度可达 60 米/秒 |
| 雪荷载 | 1.4千牛/平方米 |
| 倾斜角度 | 与屋顶表面平行 |
| 标准 | GB50009-2012、EN1990:2002、ASCE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 |
| 材料 | 阳极氧化铝AL6005-T5，不锈钢SUS304 |
| 保修单 | 十年保修 |
适用场景
▪ 新建或现有工业厂房屋顶光伏电站，采用波纹钢板制成
▪ 物流园区、仓库、车棚等，采用斜接型钢板屋顶
▪ 商业和工业分布式光伏项目（尤其适用于对防水性能要求高的食品、电子和制药厂）
▪ 农村振兴、光伏扶贫及其他波纹钢板屋顶改造项目
▪ 任何不允许或不适宜在屋顶上穿孔或损坏的轻钢屋顶光伏装置
重要提示：
▶ 确认瓷砖类型至关重要。
购买前，请准确测量彩钢屋面板的肋高、肋间距和开口尺寸，以确认其与夹具的兼容性。建议向制造商提供瓦片类型的横截面图以供核实。
▶ 夹具间距必须基于结构计算
夹具的横向/纵向间距应由结构工程师根据当地风荷载、雪荷载和光伏板的重量计算确定，不得随意增加或减少。
▶ 垫圈至关重要
必须在夹具和彩钢板之间的接触面上使用 EPDM 或尼龙垫片，以防止金属与金属直接摩擦，从而避免损坏涂层并增加摩擦。
▶ 扭矩控制
安装时必须使用扭矩扳手。请按照制造商的要求拧紧螺栓（通常M8螺栓的扭矩为15-20 N·m）。拧得过紧可能会压坏波纹管，而拧得过松则会导致抗风性能不足。
▶ 定期检查
建议每两年对夹紧螺栓的紧固情况进行随机检查，尤其是在暴露于极端风力条件之后。
▶ 屋顶防水整体评估
角形屋顶夹具可以解决安装点的漏水风险，但无法解决波纹钢屋顶现有接缝、搭接处、屋脊和排水沟的漏水问题。对于老旧屋顶，建议在安装太阳能电池板之前进行防水维修。
概括
角形屋顶夹具是一种成熟且应用广泛的光伏屋顶系统无损安装解决方案，适用于波纹钢板屋顶。它采用免钻孔夹紧方式，有效避免了钻孔破坏屋顶防水层而导致的核心渗漏风险。此外，它还具有强度高、重量轻、耐腐蚀、安装快捷等优点。选择信誉良好的制造商生产的、与瓦片类型相匹配的产品，并严格按照安装规范进行操作，可以确保光伏电站安全运行20年以上。

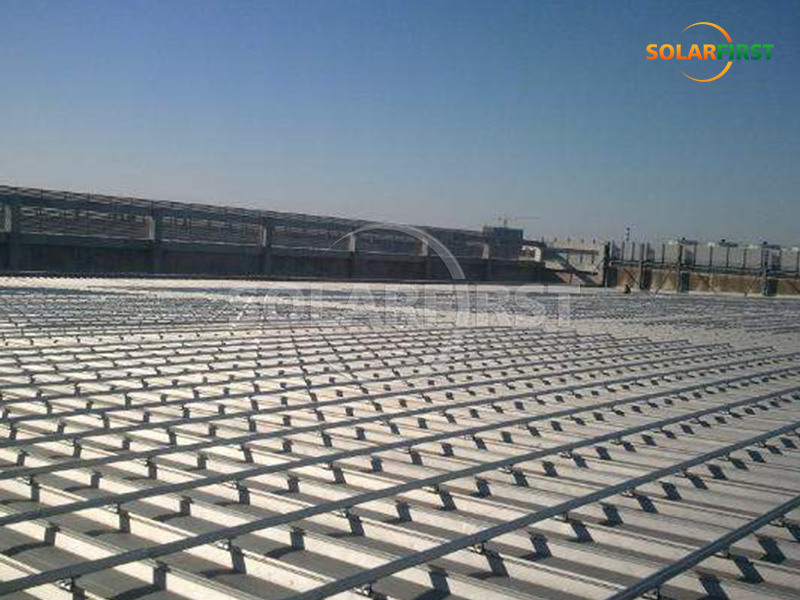

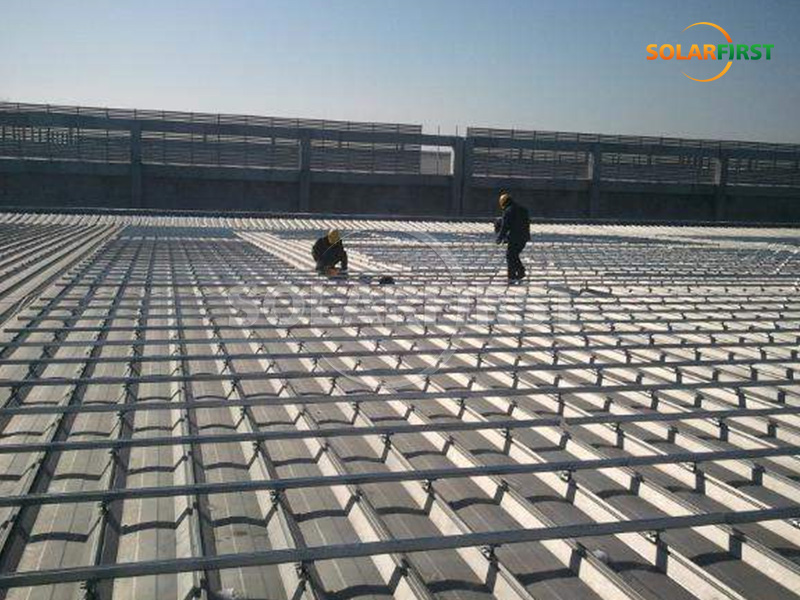

太阳能优先项目参考
