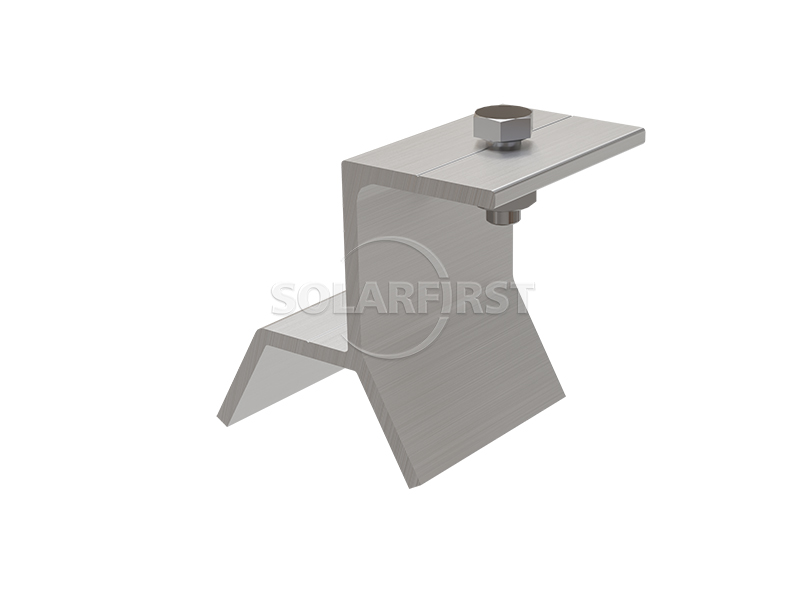

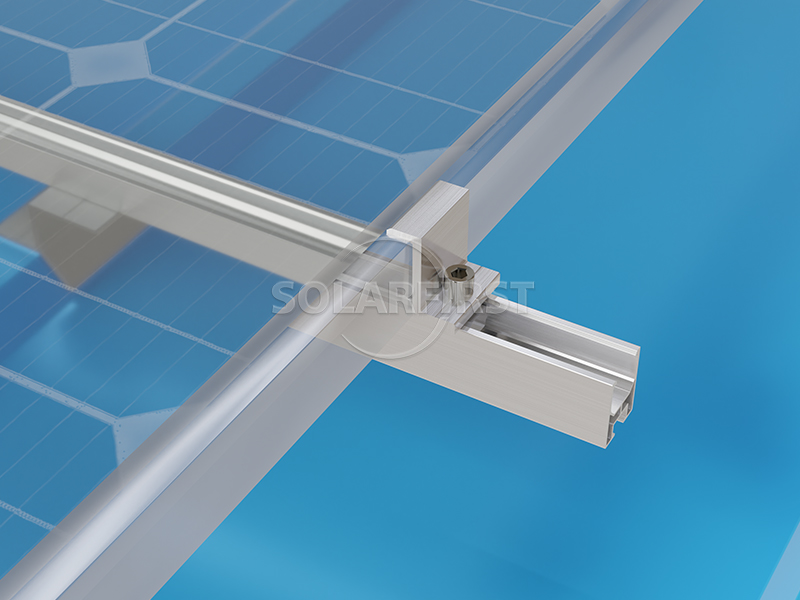

梯形夹具是光伏项目中采用梯形波纹钢屋顶的关键连接件。其主要功能是将光伏支架的导轨固定到波纹钢屋顶上，为后续光伏组件的安装提供可靠的基础。
颜色 :
Natural silver/ black（Colored according to customer requirements）认证 :
ISO，SGS，CE材料 :
Anodized Aluminum 6005 T5, Stainless Steel 304产品来源 :
Tianjin, Fujian航运港口 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
产品描述

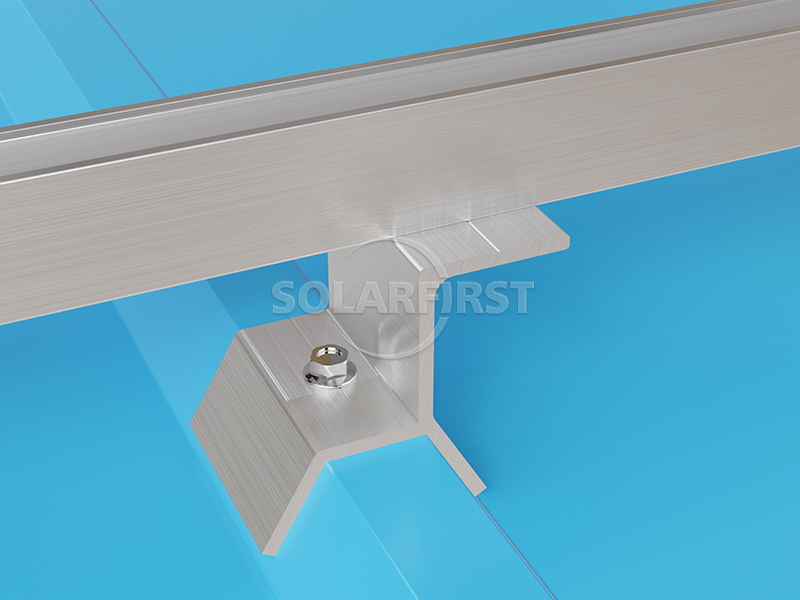

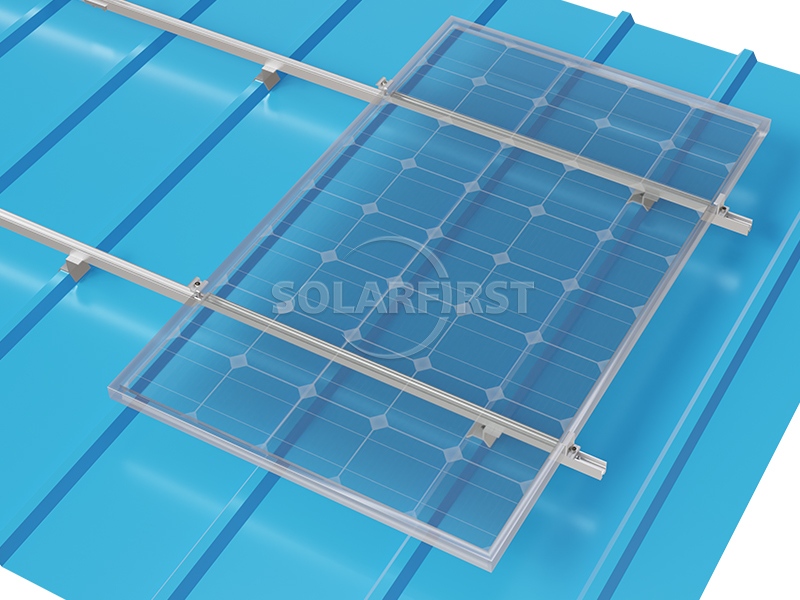

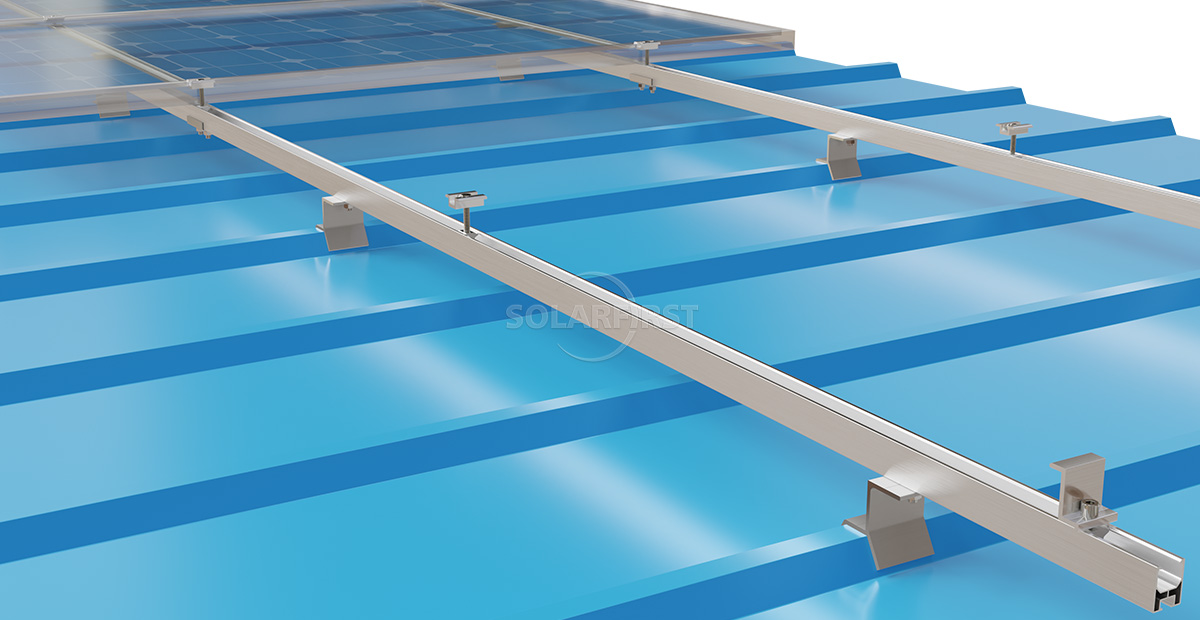

梯形夹具是一种专为梯形波纹钢屋顶设计的光伏支架连接器。它通过夹紧波纹钢屋顶的侧面来固定光伏导轨，无需在屋顶上开孔。该产品解决了传统穿透式安装方法可能导致的屋顶密封性下降的问题，是商业和工业分布式光伏项目中最常用的支架配件之一。

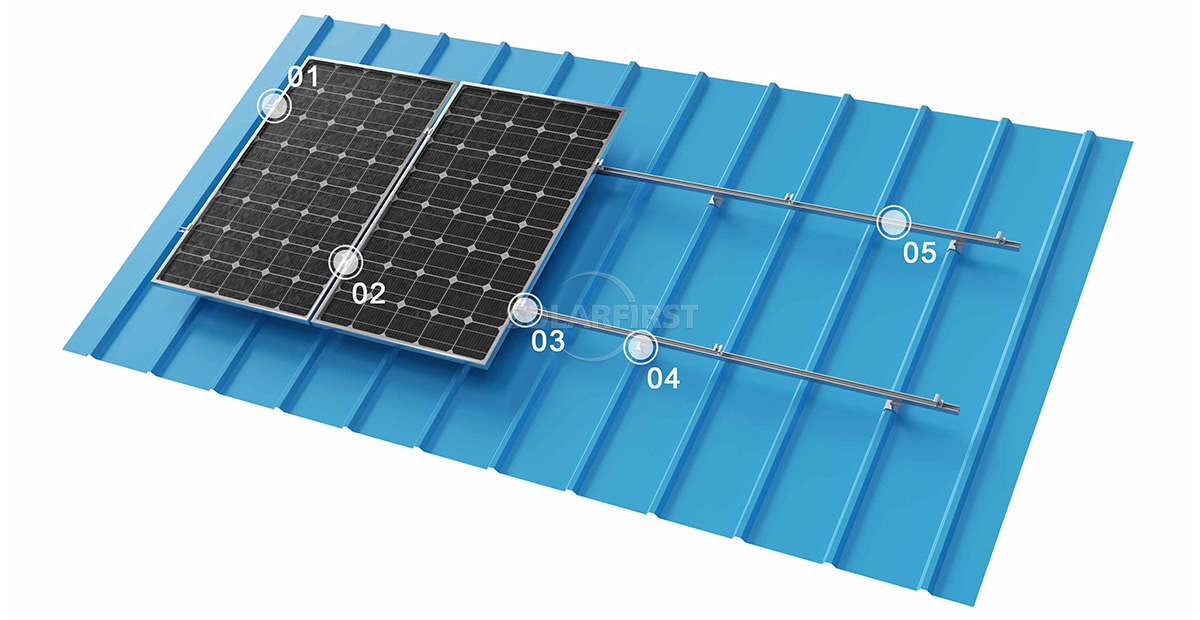

产品组件
优势
▪ 非穿孔固定
无需在屋顶上钻孔，从结构上避免了因开口造成的漏水风险，并降低了后期的维护成本。
▪ 安装效率高
采用螺栓锁定，可由一人操作，从而实现快速施工和低人工成本。
▪ 较强的适应能力
与主流梯形波纹钢屋面板兼容，覆盖波纹高度（25~75mm）和开口宽度（20~60mm），并支持根据瓦片横截面图进行定制。
▪ 优异的耐候性
采用阳极氧化铝合金（膜厚≥10μm）或304/316不锈钢制成，具有优异的耐腐蚀性和对沿海及工业环境的适应性。
▪ 可靠的机械性能
夹具的整体拉伸强度和剪切强度设计值经过计算，以满足大跨度、高风压区域的安全要求。
参数
| 安装 | 金属屋顶 |
| 风荷载 | 最高速度可达 60 米/秒 |
| 雪荷载 | 1.4千牛/平方米 |
| 倾斜角度 | 与屋顶表面平行 |
| 夹紧高度 | 50毫米~120毫米（取决于瓷砖类型） |
| 标准 | GB50009-2012、EN1990:2002、ASCE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 |
| 材料 | 阳极氧化铝AL6005-T5，不锈钢SUS304 |
| 保修单 | 十年保修 |
适用场景
▪ 用于工业和商业建筑（发电厂、物流园区、制造车间、仓库等）的波纹钢屋顶
▪ 梯形波纹截面的波纹钢屋顶
▪ 安装有框和部分无框光伏组件
▪ 在盐雾浓度高的沿海地区（建议使用不锈钢或增强型阳极氧化钢）
▪ 大跨度屋顶光伏项目（采用高强度导轨）
重要提示：
▶瓷砖类型确认
选择前，需要提供波纹钢板的横截面图或进行现场取样，以确认波高、开口宽度和角度。否则，可能会出现夹紧失效或夹紧力不足的情况。
▶材料选择
在沿海地区、污染严重的工业环境或高湿度环境中，建议使用氧化膜厚度≥15μm的304不锈钢夹具或铝合金夹具。
▶拧紧扭矩控制
扭矩不足会导致夹具打滑，而扭矩过大则可能压坏波纹或损坏螺栓螺纹。建议使用扭矩扳手并参考设计值。
▶缓冲垫
如果瓷砖涂层较薄或对表面光洁度要求较高，则应使用带 EPDM 垫的夹具，以避免金属与金属直接接触，以免刮伤涂层。
▶负载验证
夹具的承载能力受多种因素影响，例如瓦片强度、间距和螺栓预紧力。必须由结构工程师根据当地风压、雪压和构件布局进行验证。
▶安装顺序
建议先安装并锁定夹具，再安装导轨，最后整体调整对齐情况，以避免因反向操作导致夹具松动。
概括
梯形夹具是波纹钢屋顶光伏（PV）支撑系统中不可或缺的底层连接件。其核心设计理念是“无孔夹紧”，有效降低了对屋顶完整性的影响，同时确保了安装的可靠性。该产品结构简单，采用耐候材料，并具有广泛的兼容性。通过合理的选型和标准化施工，可实现光伏系统在各种梯形波纹钢屋顶上的稳定持久固定。

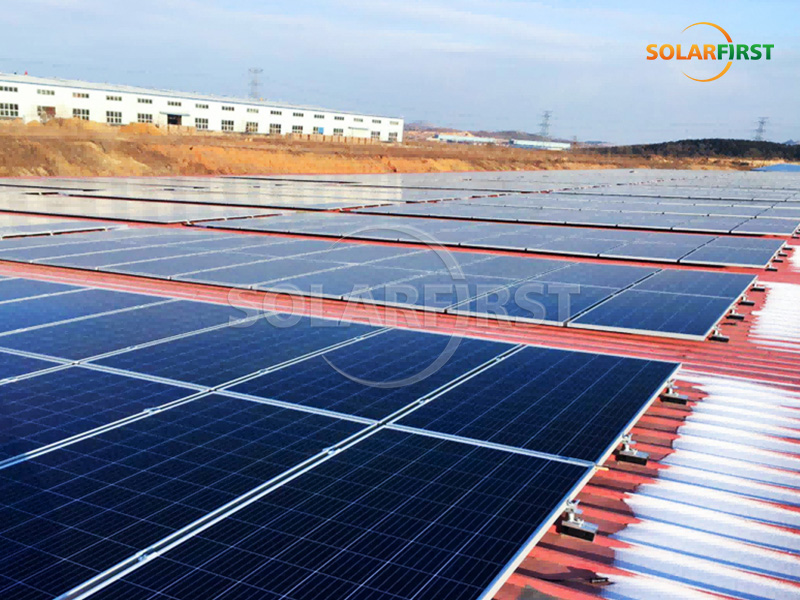

太阳能优先项目参考
