屋顶光伏（PV）支撑系统是一种专为坡屋顶瓦片屋顶设计的光伏板支撑系统。它主要由三个部分组成：挂钩（连接屋顶梁）、导轨（支撑光伏板）和夹具（固定各部件）。其核心特点是利用穿过瓦片接缝的挂钩连接到结构层，将受力点隐藏在瓦片下方，从而为光伏系统提供稳定的基础，同时又不会显著影响屋顶的整体结构。该系统适用于各种瓦片类型，包括陶瓷瓦、釉面瓦和石板瓦，通常采用不锈钢或铝合金制造。它必须满足抗风雪要求，使用寿命一般超过25年。
颜色 :
Natural silver/ black（Colored according to customer requirements）认证 :
ISO，SGS，CE材料 :
Anodized Aluminum 6005 T5, Stainless Steel 304产品来源 :
Tianjin, Fujian航运港口 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
产品描述

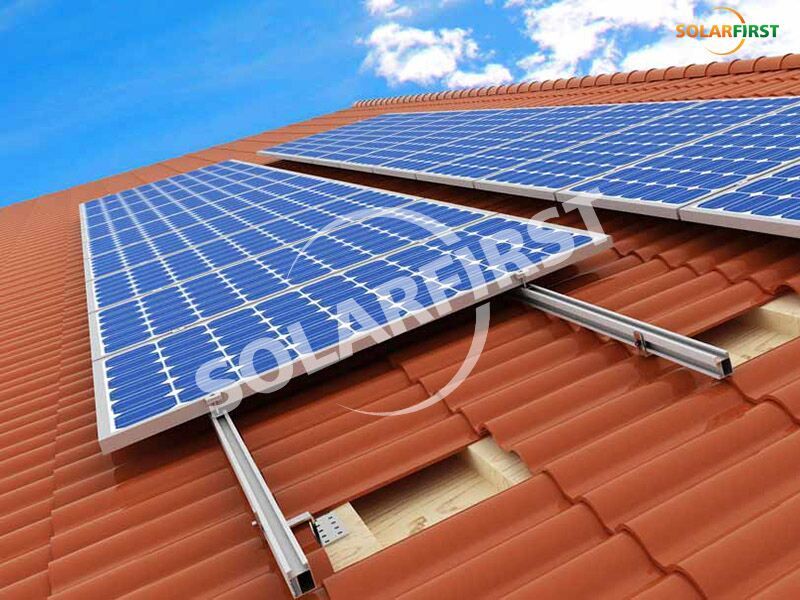

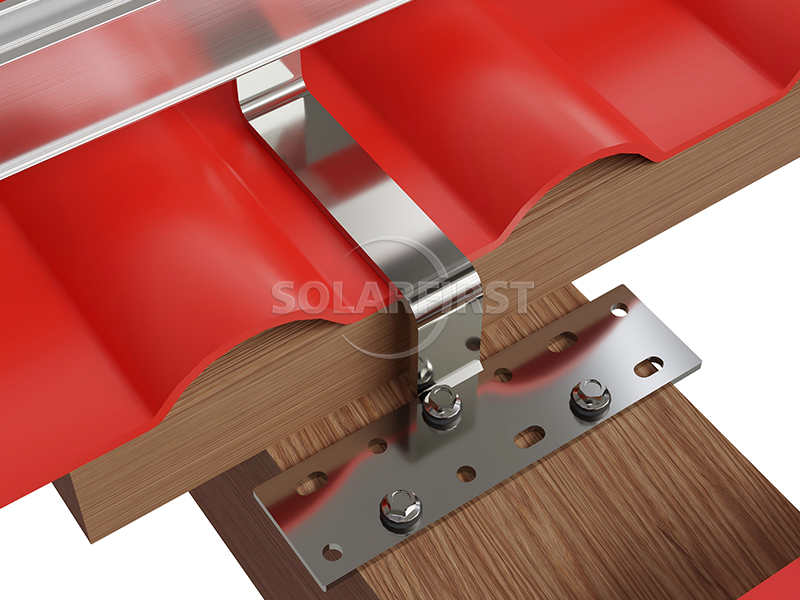

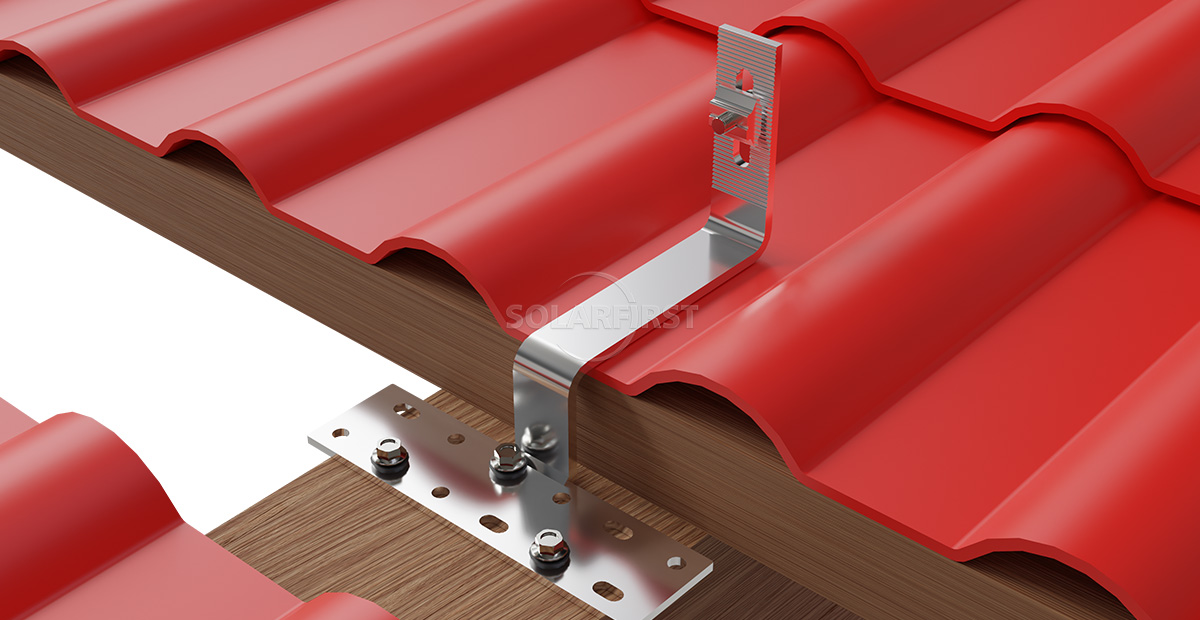

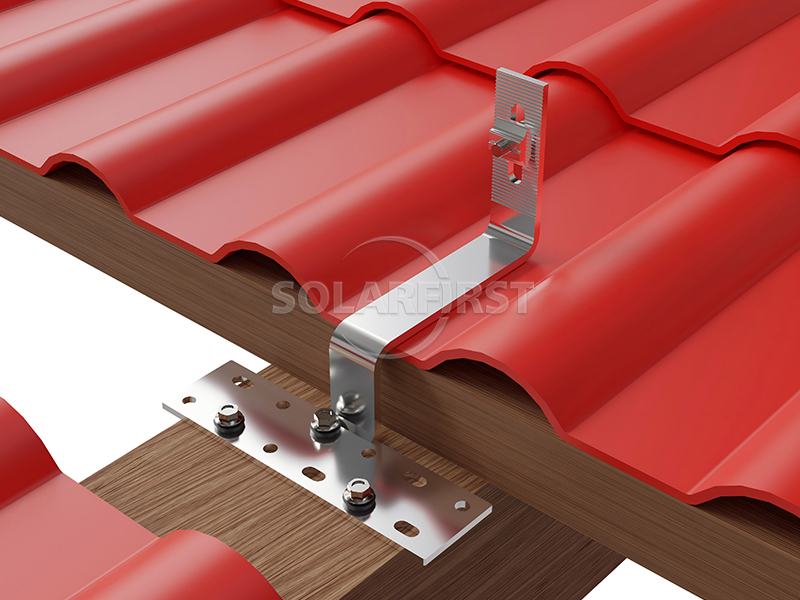

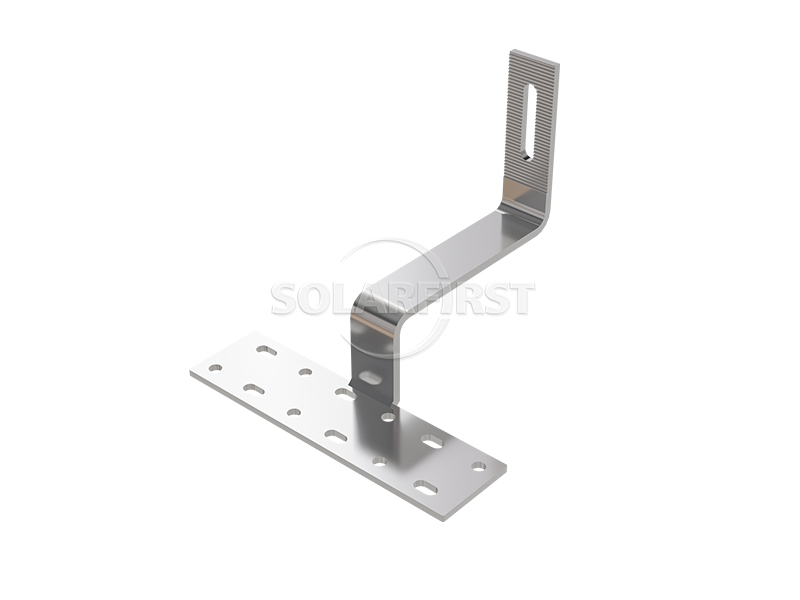

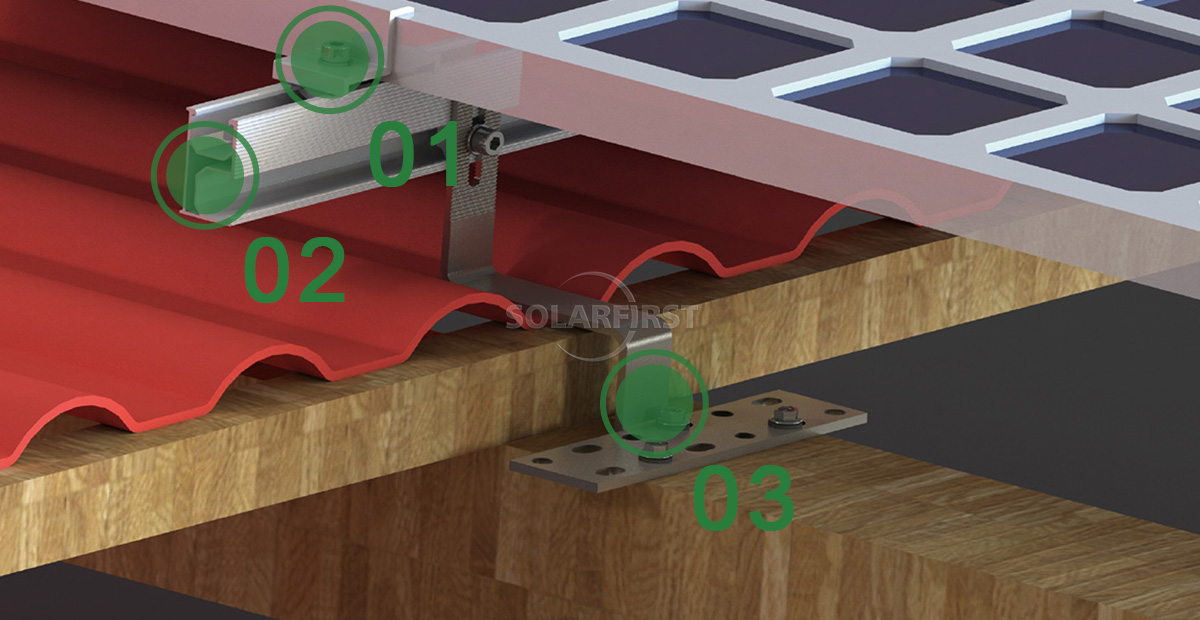

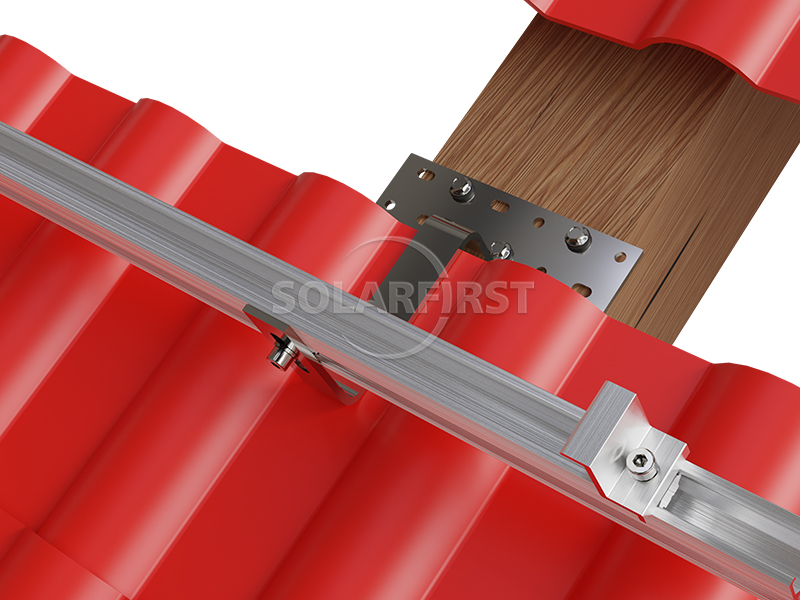

屋顶光伏（PV）挂钩的结构通常为L形或近J形金属部件，由底板（连接到木梁的底部板）和立臂（向上延伸以固定导轨的垂直板）组成。立臂通常带有调节槽或定位孔，用于连接和固定导轨。挂钩底座通过螺栓或自攻螺钉固定在屋顶结构上。立臂穿过瓦片缝隙延伸到瓦片表面，然后通过T型螺栓将导轨连接到立臂上。导轨上方的压力块最终固定光伏组件。

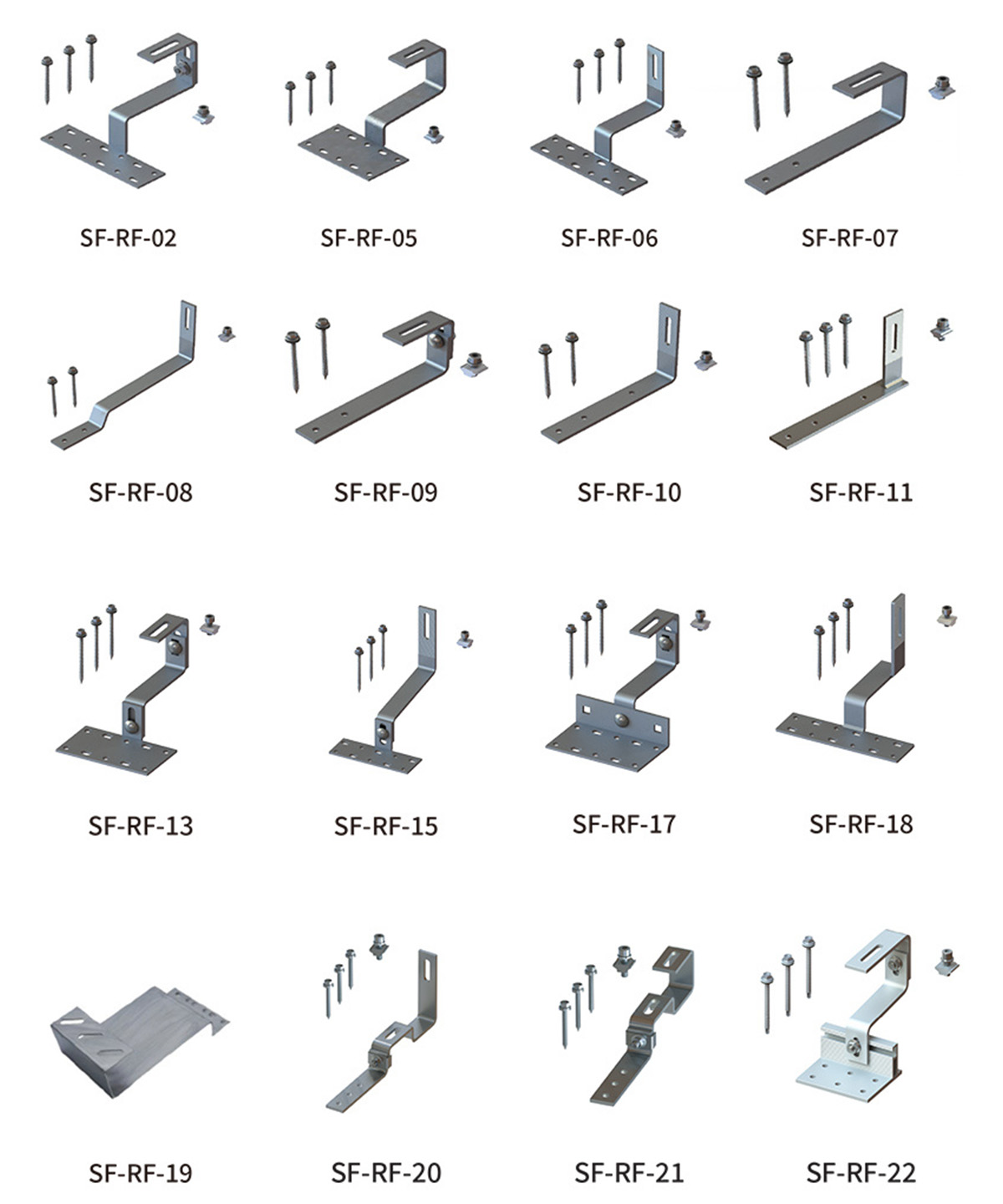

不同类型的瓦片需要不同形状的挂钩。例如，陶瓷/釉面瓦通常使用弧形挂钩，其竖臂的弧度与瓦片背面的弧度相匹配，以确保瓦片重新定位后仍能良好贴合。平板瓦通常使用直臂或可调节挂钩。双槽瓦、罗马瓦和西班牙瓦也有各自专用的挂钩型号。近期的产品趋势倾向于采用具有多向调节功能的可调节挂钩设计，这种设计通过齿状啮合、长槽等方式，能够适应不同的屋顶角度、梁间距和瓦片厚度。
产品组件
优势
▪ 多种图块类型兼容性：
产品通常提供适用于各种瓦片类型的专用型号，包括S形瓦、平板瓦、罗马瓦和石板瓦。此外，还提供通用可调节挂钩，以满足大多数瓦屋顶的安装需求。
▪ 安装相对便捷：
采用螺栓连接，安装通常无需现场钻孔或焊接。一些模块化设计仅需3-4个部件和最多三种工具，从而节省现场施工时间。
▪ 优异的耐候性：
主要部件通常采用 304 不锈钢或高强度铝合金 AL6005-T5 制成，具有优异的耐腐蚀性，可在各种户外气候下长期使用。
▪ 可靠的结构强度：
专业设计的产品单点抗拉强度超过 400 公斤，有效抵抗风、雪和其他自然荷载，确保光伏系统的安全运行。
▪ 灵活可调节的设计：
可调节挂钩通常支持高度和安装位置的调整，以匹配不同的瓦片厚度和屋顶结构梁位置，从而减少现场切割和调整工作。
▪ 相对灵活可调节的设计：
可调节挂钩通常可以调节高度和安装位置，以适应不同厚度的瓦片和屋顶结构梁的位置，从而减少现场切割和调整工作。它还有助于保持屋顶的完整性：由于主体结构安装在瓦片下方，通常无需在瓦片上钻额外的孔，这有助于减少对屋顶整体完整性和外观的影响。
参数
| 安装 | 瓦屋顶 |
| 风荷载 | 最高速度可达 60 米/秒 |
| 雪荷载 | 1.4千牛/平方米 |
| 倾斜角度 | 与屋顶表面平行 |
| 标准 | GB50009-2012、EN1990:2002、ASCE7-05、AS/NZS1170、JIS C8955:2017、 |
| 材料 | 阳极氧化铝AL6005-T5，不锈钢SUS304 |
| 保修单 | 十年保修 |
适用场景
▪ 传统住宅坡屋顶： 为各种类型的瓦片和釉面瓦屋顶（如别墅和自建农村房屋）建设分布式光伏（PV）发电站。
▪ 商业建筑瓦屋顶： 适用于酒店、俱乐部、办公楼等瓦屋顶商业建筑的屋顶光伏项目。
▪ 对保存完好的古代建筑屋顶进行光伏改造： 为老旧或历史建筑安装光伏发电系统，采用石板瓦、仿古瓦等材料。
▪ 新型光伏屋顶： 新建的瓦屋顶，如果预先规划了光伏安装条件，可以直接使用钩环系统进行安装。
▪ 现有住宅瓦屋顶的光伏改造： 在现有住宅瓦屋顶上安装光伏系统。由于钩环式系统通常不需要对瓦片进行大规模加工，因此相对适用于此类改造项目。
重要提示：
▪ 瓷砖匹配问题：
不同类型的瓷砖有对应的挂钩型号。安装前，建议明确瓷砖的具体类型（例如，S型、W型、平板砖等），以免使用不兼容的挂钩，导致瓷砖无法正确重新定位或承重能力下降。
▪ 结构承载能力确认：
安装前，建议确认屋顶结构的承重能力，特别是对于老旧建筑。确保木梁完好无损且无腐烂，以保证整体承重安全。
▪ 安装位置精度：
挂钩的间距和位置通常应根据屋顶承载力计算来确定。建议参考专业施工图纸，避免仅凭经验随意布置，因为这可能会影响系统的整体抗风雪性能。
▪ 紧固件质量和安装：
建议使用不锈钢方头自攻螺钉进行连接。螺钉的质量直接影响挂钩的固定强度。安装时，务必确保螺钉完全旋入木梁结构。
▪ 瓷砖重新定位：
安装挂钩后，需要重新定位拆下的瓷砖，以确保它们能够正确覆盖挂钩底座并与周围的瓷砖紧密重叠。
▪ 当地气候因素：
在盐雾严重的沿海地区，建议优先选择 316L 不锈钢挂钩；在降雪量大的北方地区，必须确保雪荷载参数满足工程要求。
▪ 遵循专业施工流程：
屋顶光伏安装涉及高空作业，应由合格的专业安装团队严格按照安全操作规程进行。
▪ 定期检查：
建议在系统投入使用后定期对挂钩进行目视检查（例如，每年一次或在极端天气事件之后），以检查是否有松动或腐蚀的迹象。
概括
作为连接屋顶和光伏轨道系统的关键部件，屋顶光伏挂钩为瓦屋顶光伏电站提供了一种可行的安装方案，无需对原有屋顶结构进行显著改造。这些产品通常具有良好的适应性、较强的耐候性和相对便捷的安装方式，能够满足大多数坡屋顶瓦片光伏系统的施工需求。
在选择和安装这些产品时，建议重点关注瓦片类型兼容性、材料等级、技术参数（尤其是风雪荷载）和质保期等关键指标，同时也要考虑当地的气候条件和预期用途。屋顶光伏挂钩系统的整体使用寿命通常可达25年以上，使其成为住宅和中小型瓦屋顶分布式光伏电站较为成熟的基础连接解决方案之一。
