防水垫片（也称防水底座）是一种专用的密封连接组件，安装在波纹钢屋顶或瓦片屋顶上光伏支架的固定点处。该产品结合了物理覆盖和弹性密封，可有效降低光伏支架与屋顶连接时因钉接（螺栓固定）造成的漏水风险。作为光伏安装防水系统的核心组件，防水垫片适用于新建光伏建筑和既有建筑的光伏改造项目，尤其适用于波纹钢屋顶或各种瓦片屋顶。
颜色 :
Natural silver/ black（Colored according to customer requirements）认证 :
ISO，SGS，CE材料 :
Anodized Aluminum 6005 T5, Stainless Steel 304产品来源 :
Tianjin, Fujian航运港口 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
产品描述

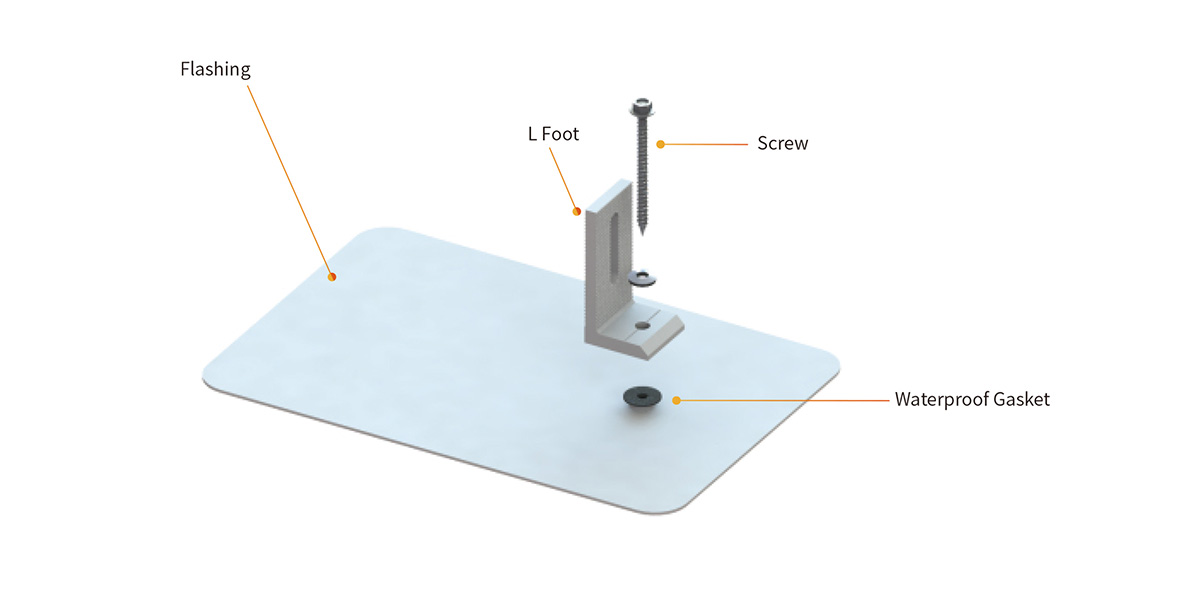

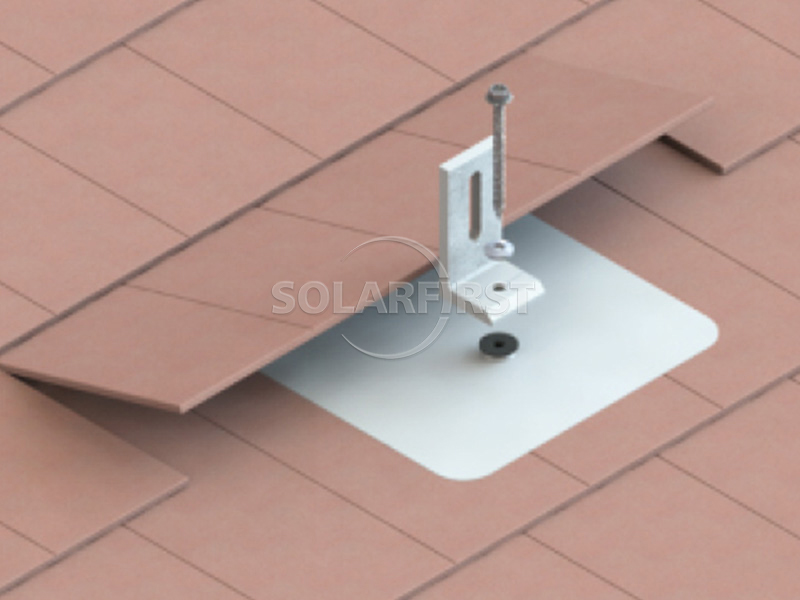

防水垫片/底座通常由高强度金属底板和弹性密封层组成，或者采用一体成型的弹性密封件（例如EPDM橡胶垫片）。在光伏支架安装过程中，该产品放置在屋顶钻孔或自攻螺钉插入的位置，垫片中心预留有螺栓孔或螺钉槽。当支架底座（例如L型底座）通过螺栓连接到屋顶结构时，防水垫片被压在底座和屋顶表面之间，其弹性密封层能够适应屋顶的细微不平整，形成有效的密封界面。在瓦片屋顶上，防水垫片通常与金属防水卷材配合使用，或单独埋设在瓦片下方；在波纹钢板屋顶上，防水垫片直接安装在波纹钢板的顶部，覆盖螺钉入口。本产品旨在通过物理屏障和压缩密封来减少雨水沿紧固件渗入的通道。
优势
▶ 针对钉子安装泄漏的专项解决方案
该产品专为解决光伏支架固定点的渗漏风险而设计。通过压缩密封和物理覆盖的双重机制，它有助于降低雨水沿紧固件渗入建筑物内部的可能性。
▶ 适用于各种屋顶类型
适用于常见的金属或非金属屋顶，例如波纹钢板（角缝、立缝、波纹）、沥青瓦和陶瓷瓦。
▶ 强弹性粘合
EPDM密封层具有优异的压缩回弹力，能够适应屋顶表面的轻微不平整，即使在温度变化引起的热胀冷缩下也能保持一定的密封压力。
▶ 可靠的耐候性
EPDM材料耐紫外线、耐臭氧，并能耐受高低温（工作温度范围约为-40℃至+120℃）。即使长期暴露在户外，也不易出现明显的老化或开裂。
▶ 安装相对简单
该产品采用预制一体化结构，现场安装仅需定位、钻孔，在紧固件与屋顶之间放置垫片并拧紧即可，无需现场混合密封胶。
▶ 不增加额外的屋顶高度
防水垫片相对较薄（通常为 2-5 毫米），不会影响光伏板的安装角度或屋顶的外观。
参数
| 安装 | 瓦屋顶 |
| 风荷载 | 最高速度可达 60 米/秒 |
| 雪荷载 | 1.4千牛/平方米 |
| 倾斜角度 | 与屋顶表面平行 |
| 标准 | GB50009-2012、EN1990:2002、ASCE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 |
| 材料 | 阳极氧化铝AL6005-T5，不锈钢SUS304 |
| 保修单 | 十年保修 |
适用场景
▪ 采用波纹钢板的工业厂房光伏装置：
使用自攻螺钉将光伏支架固定在工厂屋顶波纹钢板的顶部，并使用防水垫圈覆盖螺钉入口。
▪ 住宅瓦屋顶光伏改造：
A在波纹瓦或沥青瓦屋顶的支架安装接缝处，防水片与防水板配合使用或单独使用，以降低钻孔过程中渗水的风险。
▪ 现有建筑光伏增建项目：
在现有的金属或瓦片屋顶上加装光伏系统时，防水垫圈成为重要的防水配件，因为原有的屋顶结构无法改变。
▪ 光伏车棚和遮阳篷：
在金属屋顶上光伏支架的固定连接点处使用防水垫圈，以防止雨水沿着螺栓渗漏下来。
▪ 高降雨量地区或台风易发地区：
在对屋顶防水要求较高的地区，防水垫片被用作光伏装置的标准密封配件。.
重要提示：
▶ 安装前屋顶状况检查：
安装前，请确保波纹钢板或瓦片无严重锈蚀、裂缝或松动。对于老旧屋顶，建议先维修或更换部分瓦片；否则，可能会影响防水垫片的密封效果。
▶ 孔表面清洁要求：
安装时，确保钻孔周围区域和垫片接触面无油、灰尘和霜冻；否则，密封层和屋顶之间可能无法形成有效的粘合界面。
▶ 螺栓预紧力控制：
拧紧螺栓时，应使用适当的扭矩将垫片压缩至设计厚度（通常为原厚度的 30% 至 50%）。扭矩不足可能导致密封不良；扭矩过大可能导致垫片过度变形或损坏金属部件。
▶ 不适用于单点依赖：
防水垫片是一种节点式防水措施，不能完全替代整个屋顶防水系统。在坡度较缓或易积水的区域，建议将其与防水胶粘剂、防水板等配合使用。
▶ 定期检查和维护：
建议系统投入使用后每隔1-2年对支架固定点进行目视检查，观察是否存在裂纹、老化或垫圈周围泄漏。如果发现任何问题，应立即更换或重新涂抹密封胶。
▶ 避免接触不相容的材料：
EPDM 材料不应与沥青、燃油或强溶剂直接接触，因为这可能会导致密封层膨胀或性能下降。
▶ 低温施工注意事项：
当环境温度低于5℃时，EPDM的弹性会降低。建议安装前将密封垫片在室温下存放一段时间，或采取适当的加热措施以确保压缩密封效果。
概括
光伏防水垫片（防水底座）是一种专门设计的密封组件，用于解决光伏支架与屋顶连接时钉接处漏水的问题。该产品通过设置弹性密封层，在紧固件和屋顶之间形成压缩密封，有效阻止雨水沿螺钉或螺栓通道渗入。产品采用EPDM等耐候材料制成，可适应各种波纹钢板和瓦片屋顶的安装要求，并具有一定的耐温性和耐老化性。
需要注意的是，防水垫片的实际防水效果受多种因素影响，包括屋顶的原始状况、安装扭矩、密封材料的质量以及施工环境。没有任何单一部件能够保证屋顶完全不漏水。因此，在实际工程中，防水垫片应与整体屋顶防水设计、规范施工和定期维护相结合，作为光伏安装防水系统的重要组成部分。.
