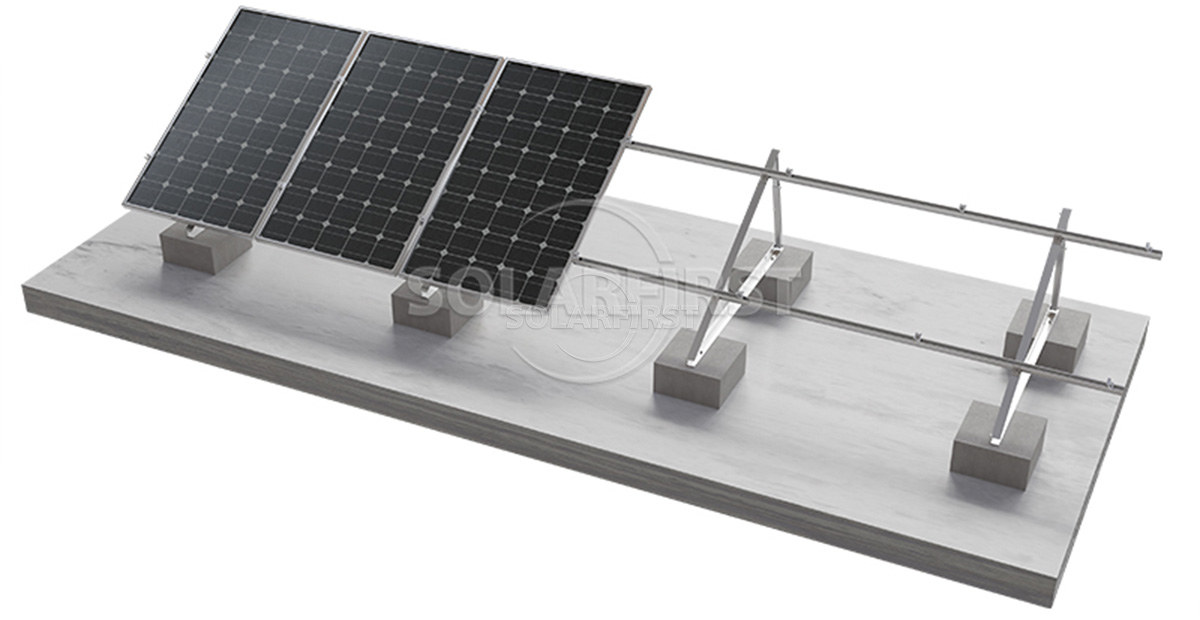

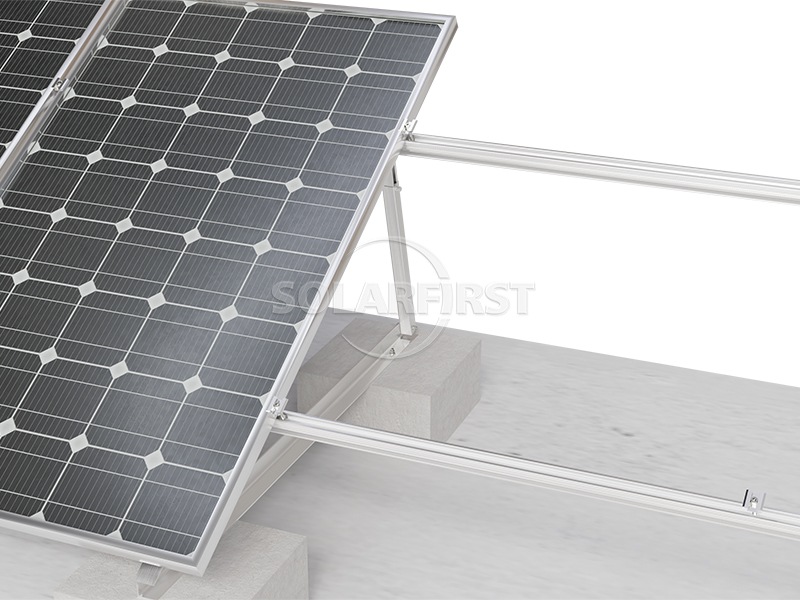

可调式三脚架是专为平屋顶光伏（PV）系统设计的支撑结构。它利用三角形的稳定原理，为光伏组件提供倾斜角度。该支架可根据不同的光照条件和屋顶布局调整倾斜角度，从而提高光伏系统的发电效率。它适用于各种类型的混凝土平屋顶、商业建筑屋顶和工业厂房平屋顶。
颜色 :
Natural silver/ black（Colored according to customer requirements）认证 :
ISO，SGS，CE材料 :
Anodized Aluminum 6005 T5, Stainless Steel 304产品来源 :
Tianjin, Fujian航运港口 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
产品描述

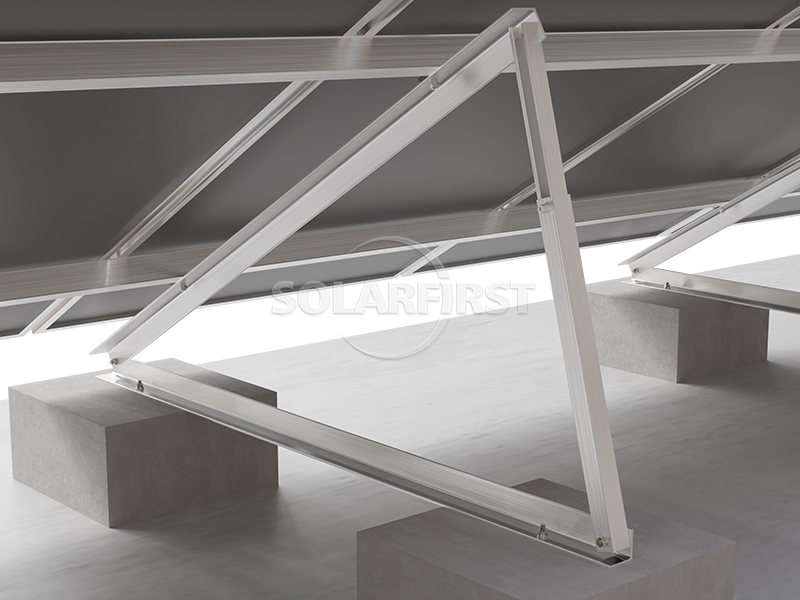

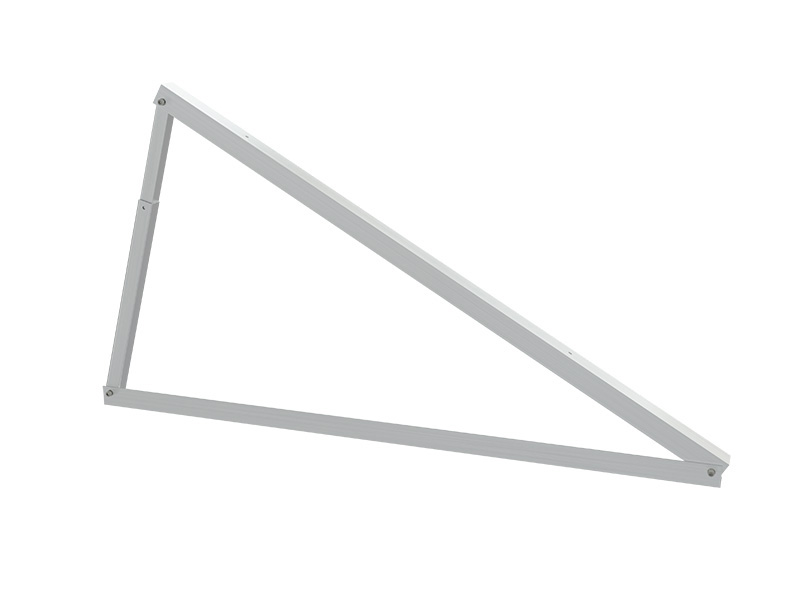

这款可调节三脚架采用模块化设计，主体结构由铝合金或热镀锌钢制成，并提供多种角度调节位置。三脚架底座通过配重或化学锚栓与屋顶连接，无需穿透现有防水层。三脚架的倾斜面用于固定光伏组件，其角度通常在 10° 至 35° 之间可调，以适应不同纬度的太阳高度角。整体结构轻巧，组装也相对简便。

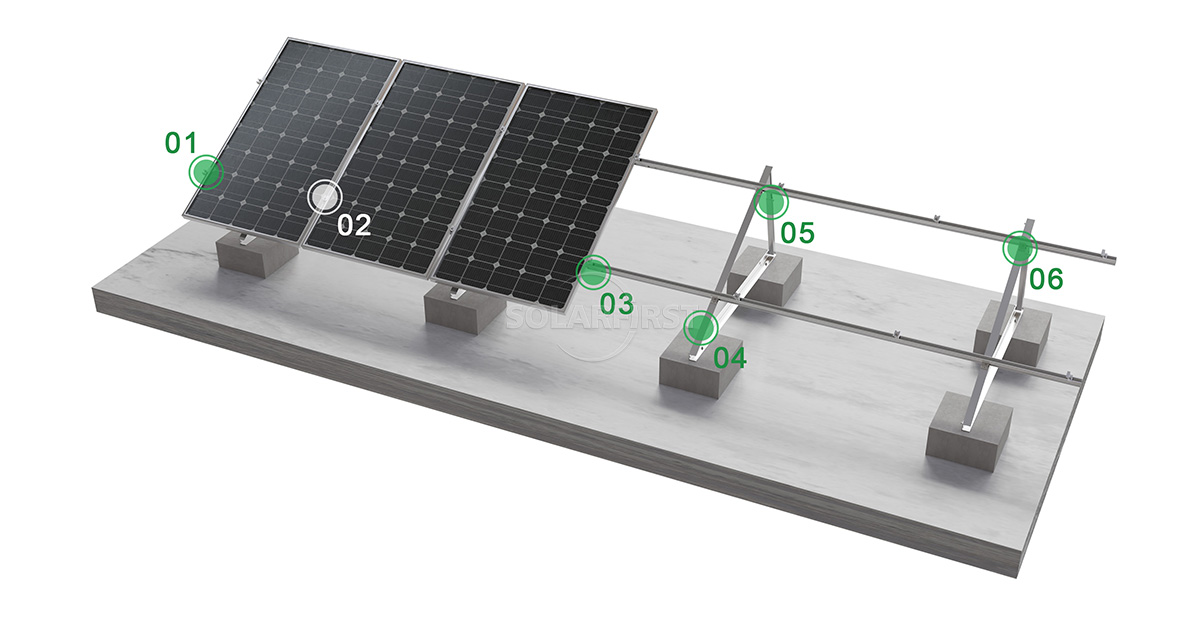

产品组件
优势
▪ 灵活可调角度：
可以根据季节或安装点的纬度调整组件的倾斜角度，从而有助于优化年度发电量。
▪ 降低屋顶荷载：
优化后的结构设计在保持强度的同时减轻了整体重量。
▪ 保护性防水层：
使用配重或非穿透式固定方法有助于降低损坏原有防水层的风险。
▪ 良好的耐候性：
这些材料经过阳极氧化或热浸镀锌处理，使其能够经受长期的户外使用。
▪ 安装效率高：
预组装模块和标准化配件缩短了现场安装时间。
▪ 极强的兼容性：
与大多数常用尺寸的光伏组件（例如 60 片和 72 片单晶/多晶组件）兼容。
参数
| 安装 | 地面/混凝土屋顶 |
| 风荷载 | 最高速度可达 60 米/秒 |
| 雪荷载 | 1.4千牛/平方米 |
| 倾斜角度 | 5-60° |
| 标准 | GB50009-2012、EN1990:2002、ASCE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 |
| 材料 | 阳极氧化铝AL6005-T5，不锈钢SUS304 |
| 保修单 | 十年保修 |
适用场景
▪ 中高纬度地区的平屋顶光伏项目（需要更大的倾斜角度以增加冬季发电量）
▪ 住宅或商业建筑的混凝土平屋顶
▪ 工业园区建筑物的屋顶（需确认承重能力）
▪ 近乎垂直安装的光伏遮阳板或装饰性立面光伏板
▪ 在现有建筑屋顶上加装光伏系统
▪ 需要根据季节调整倾角以增加年发电量的项目
重要提示：
安装前，建议评估屋顶的实际承载能力，尤其是在设置较大倾斜角度（≥40°）时，因为风荷载引起的上拔力会显著增加。需要根据当地风压重新计算配重方案。
▪ 当角度调整至50°–60°时，支架后支撑的高度相对较大。必须确保三脚架底部与屋顶有足够的接触面积，或加装斜撑以防止侧向不稳。
▪ 定期检查紧固件是否松动，尤其是在强风或暴雨之后。对于倾斜角度较大的结构，建议增加防松标记的数量并提高定期检查的频率。

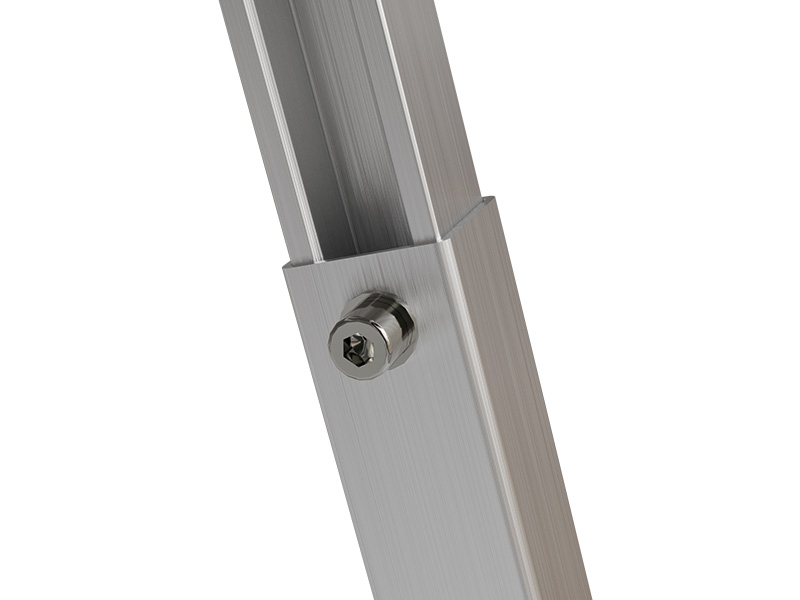

▪ 调整角度时，两侧应同时进行，以避免支架扭曲变形。对于连续调节槽，请确保所有螺栓均匀拧紧。
▪ 屋顶施工期间务必注意安全防范措施，防止高空坠落。大型倾斜角支架在部件安装前重心较高，需要进行临时固定。
不同厂家生产的三脚架连接器尺寸可能存在差异。更换零件时，建议使用同一品牌或经过兼容性验证的产品。
▪ 如果屋顶原有的防水层已经老化，建议在安装支撑框架前先进行防水层修补。同时建议在配重底部加装柔性垫，以减轻局部压力。
概括
这款适用于平屋顶光伏系统的可调三脚架支持5°至60°的宽角度调节范围，可适应从南纬低纬度到北纬高纬度不同地区的光伏倾斜角度要求。其非穿透式安装方式可在一定程度上减少对屋顶防水层的影响，而加固的结构设计则有助于应对大倾斜角度带来的额外风荷载。通过选用耐候材料和标准化组件，该支架在其25年的设计寿命内保持相对可靠的性能。对于需要季节性倾斜角度调节或在不同纬度地区应用的平屋顶光伏项目而言，这款5°–60°可调三脚架提供了一种灵活的解决方案。

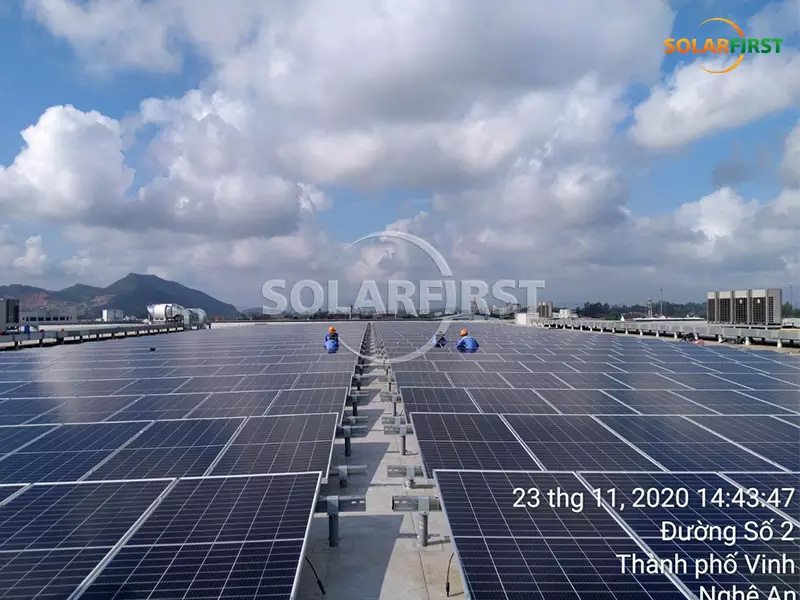

太阳能优先项目参考
