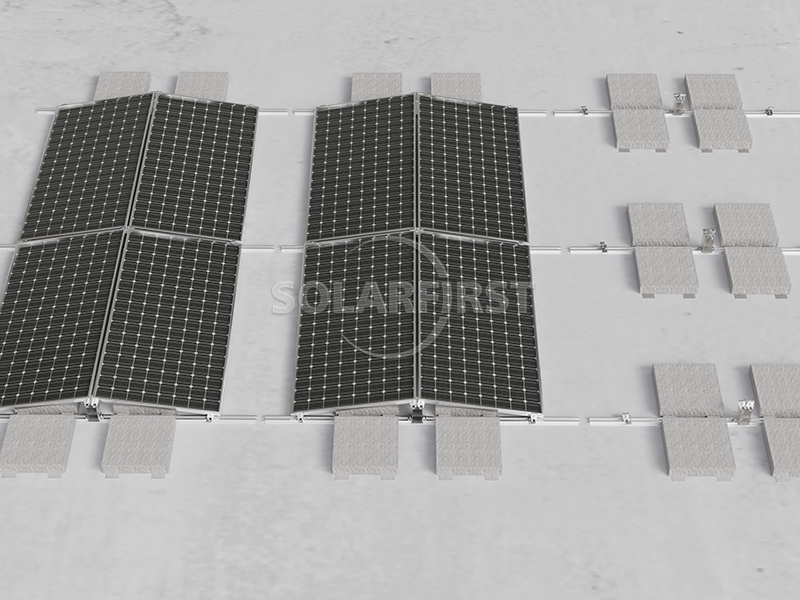

这款铝合金光伏支架——双向配重支架——是一种适用于平屋顶光伏电站的非穿透式固定支架系统。它采用双向配重设计，通过在支架前后两侧安装配重模块（例如预制混凝土块）来稳定光伏阵列，使其牢固地固定在屋顶表面。整个系统主要采用高强度铝合金制造，适用于各种平屋顶结构，例如混凝土、沥青和卷材屋顶。无需钻孔或焊接，即可在不改变原有屋顶结构的情况下安装光伏系统。
颜色 :
Natural silver/ black（Colored according to customer requirements）认证 :
ISO，SGS，CE材料 :
Anodized Aluminum 6005 T5, Stainless Steel 304产品来源 :
Tianjin, Fujian航运港口 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
产品描述

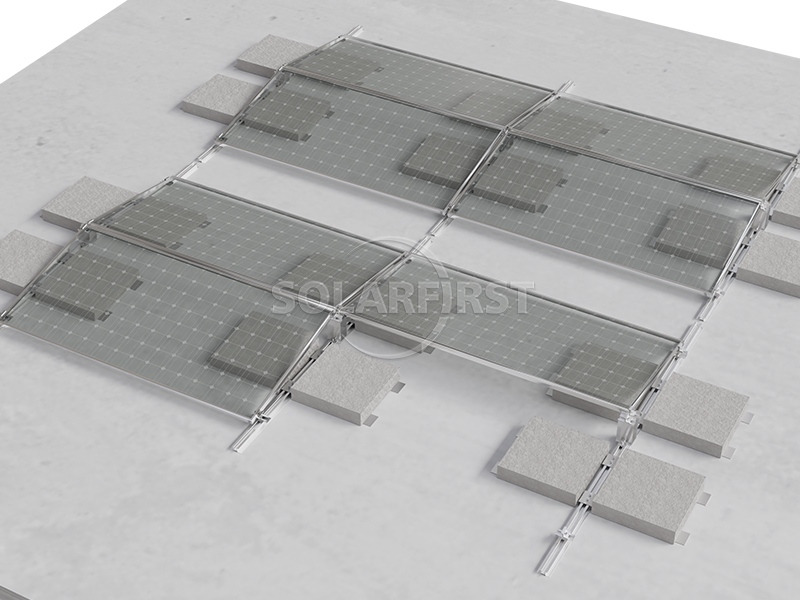

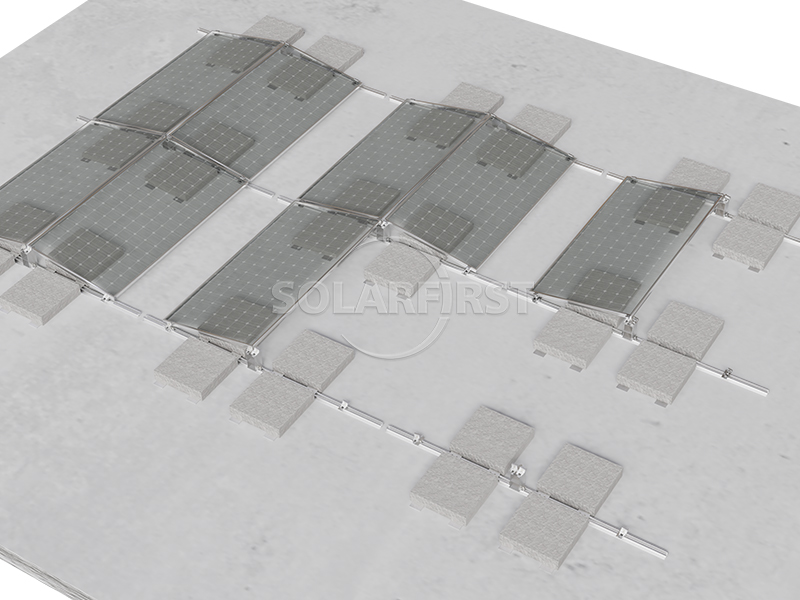

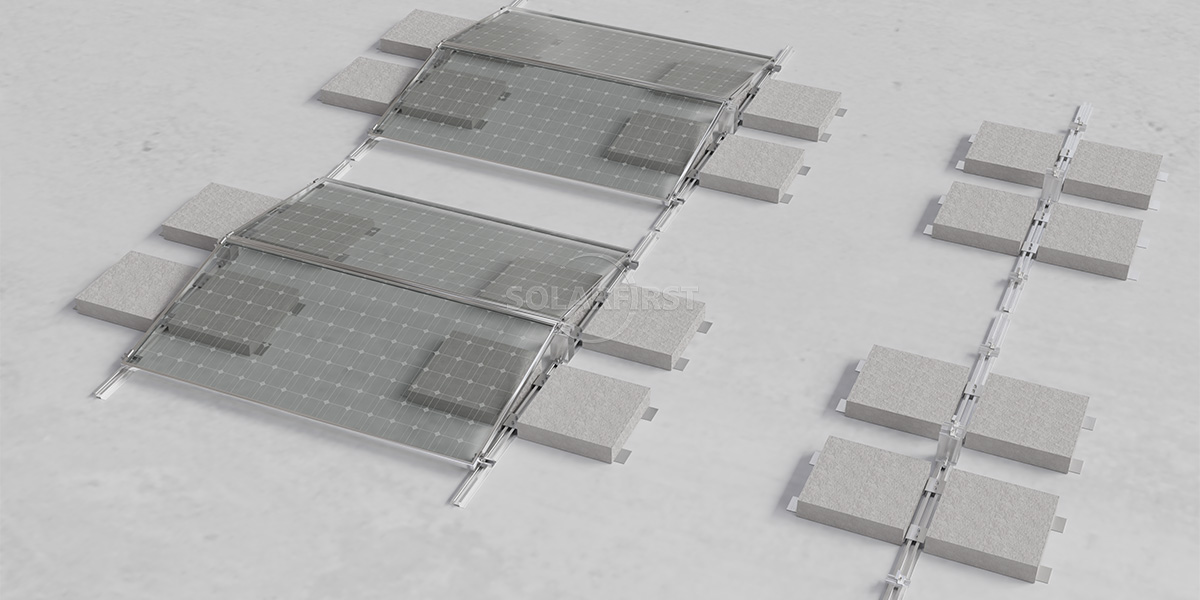

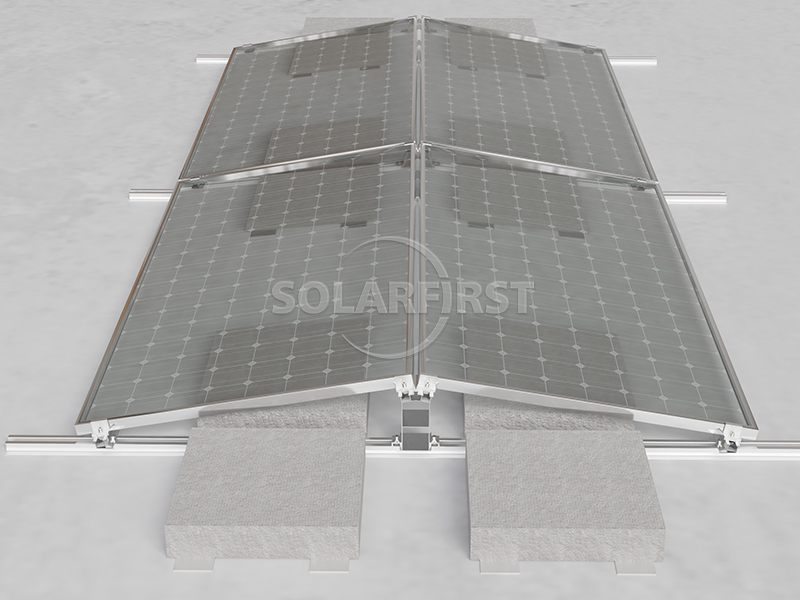

这款双向压载式平屋顶光伏支架（铝合金材质）是一种非穿透式太阳能电池板安装解决方案，专为平屋顶光伏电站设计。该系统利用压载模块（通常为预制混凝土块或钢制压载块）将光伏阵列固定在屋顶表面，压载模块可双向固定。它适用于各种平屋顶结构，包括混凝土、沥青和卷材屋顶。
与传统的钻孔安装方式不同，本产品采用压载式固定原理，依靠重力而非机械穿透来实现系统稳定性。主流产品如BM4系列采用前后支撑腿结构，适用于需要一定倾斜角度的平屋顶场景，无需改变原有屋顶结构即可安装光伏系统。

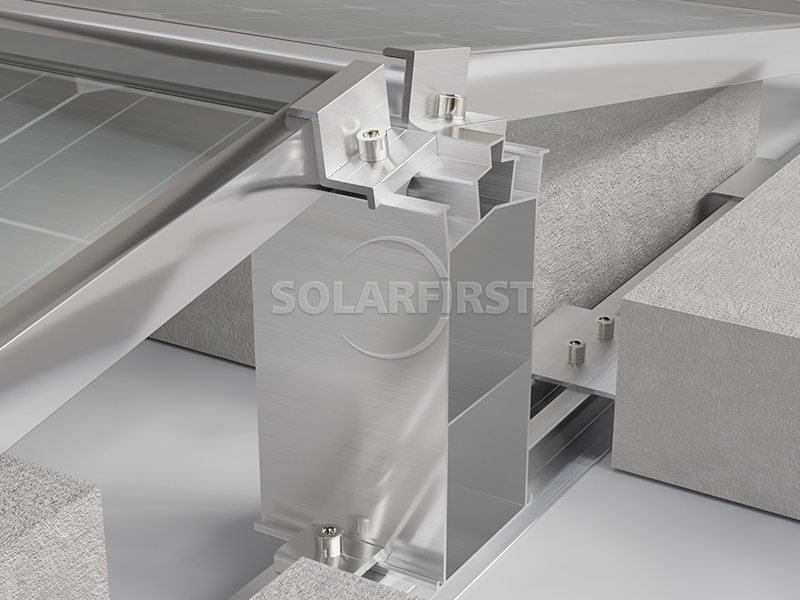

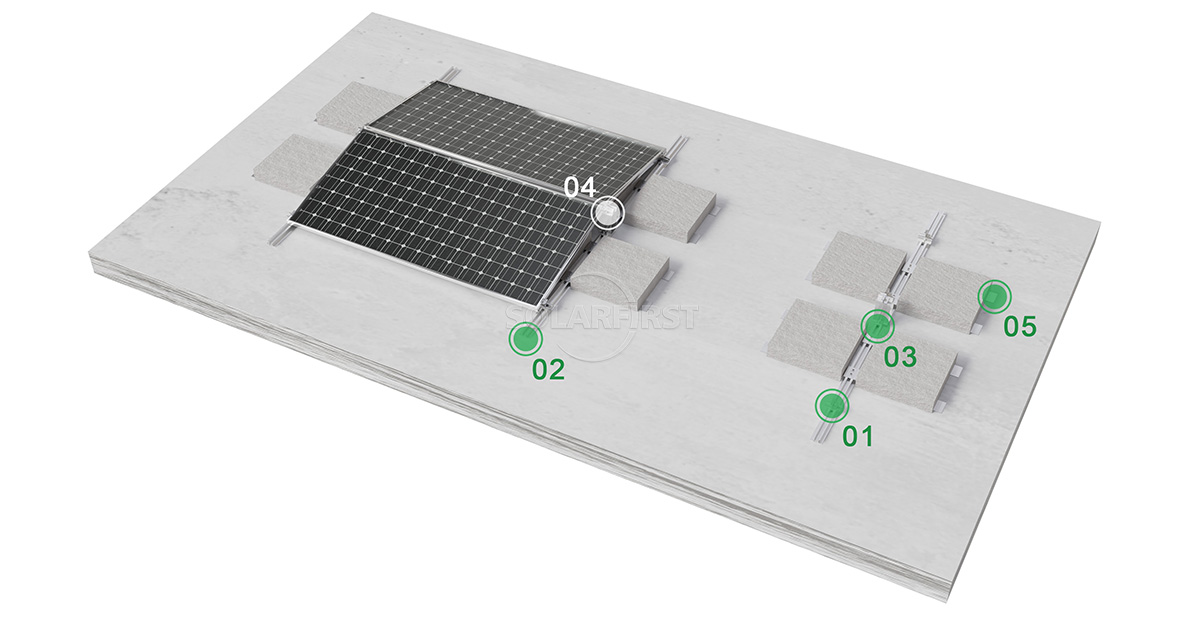

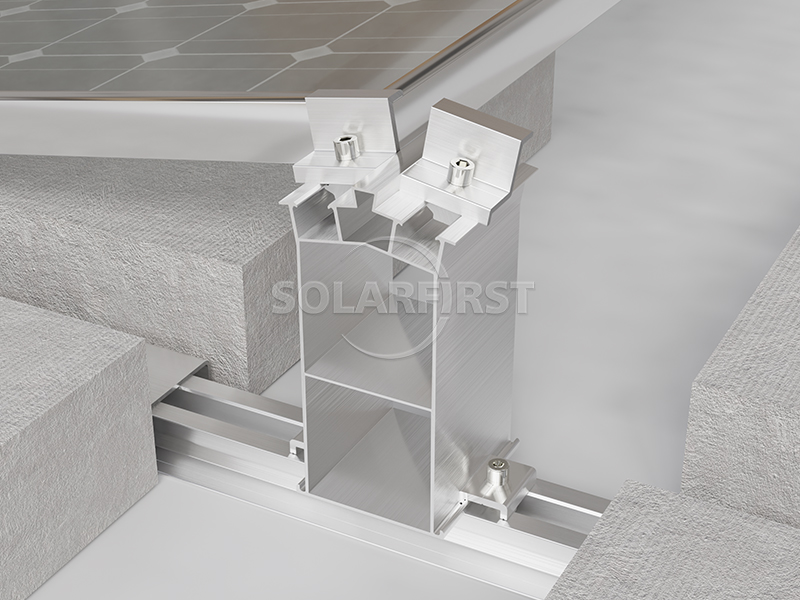

产品组件
优势
▪ 非穿透式安装： 无需钻孔或焊接，有助于保持原有屋顶防水结构的完整性。
▪ 轻便： 铝合金的重量约为钢的 1/3，可减轻屋顶的负荷，特别适合承载能力有限的现有建筑物。
▪ 安装效率高： 模块化设计允许主要部件高度预组装，通常只需要一种工具即可在现场进行固定。
▪ 灵活可调节： 安装角度一般为 5°–30°，可根据屋顶形状和项目要求进行定制。
▪ 优异的耐候性： 阳极氧化表面处理结合不锈钢紧固件，具有优异的抗氧化、抗盐雾和抗腐蚀性能，设计使用寿命约为 25 年或更长。
参数
| 安装 | 地面/混凝土屋顶 |
| 风荷载 | 最高速度可达 60 米/秒 |
| 雪荷载 | 1.4千牛/平方米 |
| 倾斜角度 | 5°、10°、15° |
| 标准 | GB50009-2012、EN1990:2002、ASCE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 |
| 材料 | 阳极氧化铝AL6005-T5，不锈钢SUS304 |
| 保修单 | 十年保修 |
适用场景
▪ 商业和工业屋顶： 适用于工业园区内工厂、物流仓库和商业综合体的平屋顶分布式光伏项目。
▪ 住宅平屋顶： 多层住宅楼和别墅，尤其适用于防水要求高且不希望屋顶损坏的场所。
▪ 现有建筑改造： 在承重能力有限的屋顶上加装光伏发电系统可以减少加固需求和结构风险。
▪ 高风压区： 沿海地区和台风多发地区；防风林设计可以增强系统稳定性。
▪ 轻钢结构屋顶： 铝合金的轻质特性可以降低轻钢屋顶的承重要求。
重要提示：
▶ 屋顶承载能力评估：
安装前需要对屋顶结构进行专业的承载能力计算，以确保其能够承受压载模块和组件的总重量。
▶ 抗风设计：
压载配重方案应根据项目场地的基本风压、建筑物高度、屋顶类型等因素进行综合计算。建议参考风洞数据或专业软件。
▶ 安装倾斜角度选择：
根据纬度、辐照度条件和实际屋顶条件进行选择，以平衡发电效率和系统稳定性；可调节系统需要定期检查密封性。
▶ 防水：
虽然不需要钻孔，但在导轨与屋顶的接触面以及电缆布线点，仍然需要采取防水措施，例如铺设 EPDM 橡胶垫。
▶ 维护通道：
对于大倾斜阵列，建议预留维护通道和清洁空间。
▶ 避免使用屋顶设施：
避开排气管、通风设备、空调机组、防雷带等，保持安全距离。
▶ 防雷接地：
支撑系统应可靠地连接到建筑物的防雷接地网络，满足接地电阻要求。
▶ 遵守：
该方案应符合当地建筑规范和光伏安装标准，并在必要时获得批准。
概括
双向压载式平屋顶光伏支架（铝合金）是一种成熟的分布式光伏解决方案。它通过压载固定实现非穿透式安装，在减轻自重的同时，确保了屋顶结构的完整性。其模块化设计和工厂预组装有助于缩短现场施工时间，而铝合金材质和阳极氧化处理则保证了其长期耐候性。该产品可满足风荷载高达 60m/s 和雪荷载超过 1.4 kN/m² 的设计要求。适用于各种场景，包括工业和商业项目、住宅建筑以及旧建筑改造。项目成功的关键在于早期阶段进行全面的结构评估和抗风计算，并根据实际情况选择合适的压载配置。
