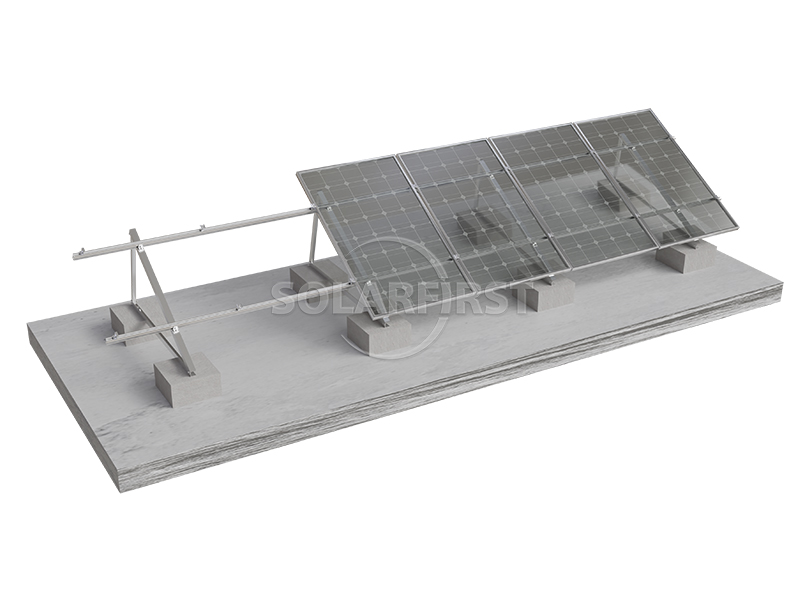

单向压载式平屋顶光伏支架（铝合金）是一种专为平屋顶场景开发的非穿透式光伏支撑系统。它以铝合金型材为主体结构，通过水泥压载块或混凝土配重将支架和光伏组件固定在屋顶上，无需在屋顶上钻孔或破坏原有结构。
颜色 :
Natural silver/ black（Colored according to customer requirements）认证 :
ISO，SGS，CE材料 :
Anodized Aluminum 6005 T5, Stainless Steel 304产品来源 :
Tianjin, Fujian航运港口 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
产品描述
这款单向压载式平屋顶光伏支架（铝合金）是一种专为平屋顶应用而开发的非穿透式光伏支撑系统。该系统采用铝合金作为主要结构材料，并使用压载块（例如混凝土块或配重块）将支架和光伏组件固定在屋顶上，无需钻孔或破坏现有屋顶结构。
“单向镇流器”设计意味着该系统具有固定的安装方向和倾斜角度，适用于对日照方向有特定要求的平屋顶电站。与可调式或多向镇流器系统相比，单向镇流器系统结构更简单，组件更少，有助于降低材料成本和安装复杂性。

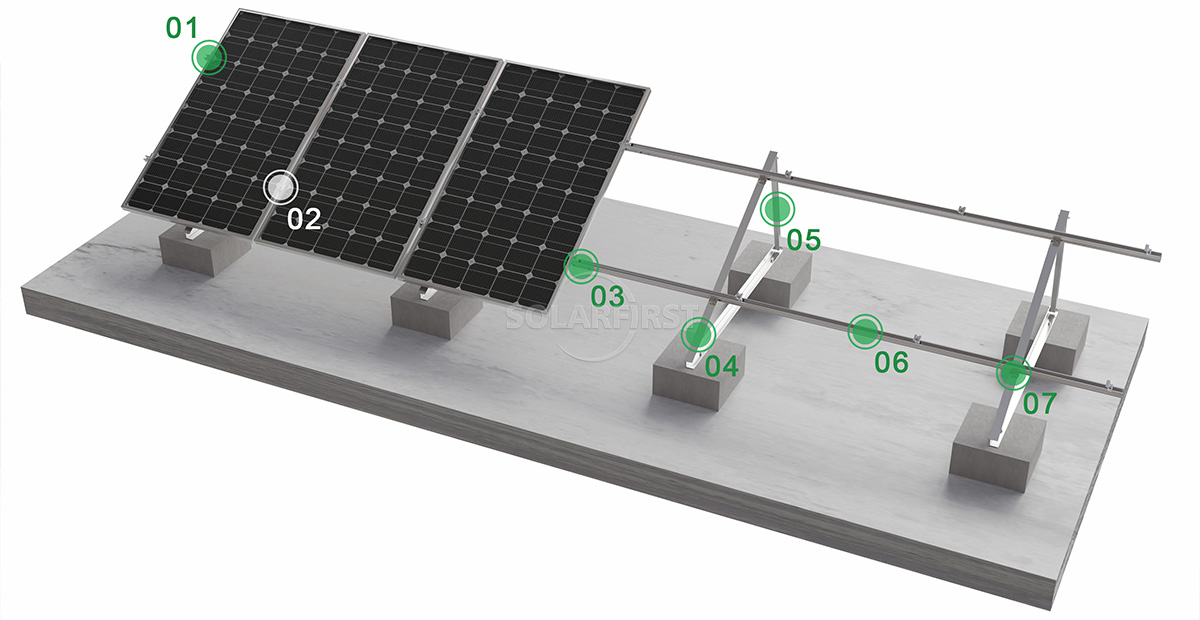

产品组件
优势
▶ 非穿透式安装可保护屋顶结构：
该系统采用压载配重固定方法，无需在屋顶上钻孔或焊接，有助于保持屋顶的原始状态，并减少安装工作的影响。
▶ 轻量化设计可降低屋顶负荷：
主支撑结构采用高强度铝合金制成，从而减轻了整体重量。这有助于控制屋顶持续荷载的增加，同时确保稳定性。
▶ 模块化结构，安装效率高：
系统组件均采用标准化设计，并在工厂生产，大部分部件在交付前已预先组装完毕。现场安装仅需少量紧固工作，从而缩短了施工周期。
▶ 适用于多种环境的耐腐蚀性：
铝合金材料（如 6005-T5）结合阳极氧化表面处理，在潮湿和盐雾环境中具有良好的耐腐蚀性，使其适用于沿海地区等多雨潮湿的环境。
▶ 灵活的布局可适应不同的屋顶形状：
模块化设计可根据屋顶形状、组件尺寸和安装容量要求灵活布局系统，适应复杂的屋顶几何形状。
▶ 防风设计增强了系统稳定性：
通过合理的结构设计和可选的挡风板，该系统可以在一定程度上抵抗风荷载的影响，提高光伏阵列的整体稳定性。
参数
| 安装 | 地面/混凝土屋顶 |
| 风荷载 | 最高速度可达 60 米/秒 |
| 雪荷载 | 1.4千牛/平方米 |
| 倾斜角度 | 0-60” |
| 标准 | GB50009-2012、EN1990:2002、ASCE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 |
| 材料 | 阳极氧化铝AL6005-T5，不锈钢SUS304 |
| 保修单 | 十年保修 |
适用场景
▪ 工业园区和工厂屋顶： 适用于工业和商业场所的混凝土平顶厂房和钢结构水泥屋顶。利用闲置的屋顶空间建设分布式光伏电站，有助于企业降低电力成本。
▪ 商业建筑屋顶： 适用于购物中心、办公楼、仓储物流中心等的平屋顶，无需对屋顶进行破坏性改造即可安装光伏发电系统。
▪ 住宅平屋顶： 适用于别墅、自建房和其他住宅建筑的平屋顶，满足家庭绿色用电需求。
▪ 不适合钻孔的屋顶： 对于一些由于屋顶防水要求或结构限制而无法进行钻孔的建筑物，压载式安装提供了一种替代方案。
▪ 沿海和多风地区： 配备防风屏障的方案满足沿海地区的抗风要求，而铝合金材料的耐盐雾腐蚀性能有助于延长系统的使用寿命。
▪ 需要进行屋顶荷载控制的场景： 当建筑物屋顶的承载能力有限时，与钢结构支撑相比，轻质铝合金支撑对屋顶施加的压力较小，可以作为减轻重量的解决方案。
重要提示：
▶ 屋顶承载能力评估：
安装前，建议评估现有屋顶的结构承载能力，以确认其能够承受光伏系统自重和配重的总荷载。新增荷载应控制在结构设计允许的范围内；如有必要，可委托专业机构进行测试和评估。
▶ 风雪荷载计算：
为确保系统在不同环境条件下的稳定性，需要根据项目所在地的气象条件（最大风速、基本雪压）计算系统的压载重量。不同地区对压载重量的要求可能存在显著差异。
▶ 安装角度设计：
为提高光伏组件的发电效率，应根据项目所在地的纬度、日照条件和遮阴情况综合确定安装倾角。当倾角小于10°时，建议预留通道以便进行维护和人工清洁。
▶ 屋顶排水注意事项：
安装光伏支架时，应保持原有屋顶排水系统畅通，以免支架部件或压载块堵塞排水口或影响屋檐排水。可采用分区或间歇式排水方式满足排水需求。
▶ 施工期间的安全管理：
在屋顶作业时应采取安全预防措施。光伏组件在储存、搬运和吊装过程中应避免碰撞和损坏。安装完成后，应考虑在屋顶边缘和人员可能接近的区域设置必要的安全警示标志。
▶ 维护和检查：
建议定期检查支撑结构上的紧固件是否松动，铝合金部件是否腐蚀或损坏，并在下雪地区及时清除光伏组件表面的积雪，以确保系统正常运行。
▶ 专业设计与选材：
T支撑结构的选择、结构设计以及压载配置应由专业机构或经验丰富的技术人员进行计算，以避免仅仅依赖经验。
概括
单向配重式平屋顶光伏支架（铝合金）是一种专为平屋顶光伏电站设计的非穿透式支撑解决方案。该系统采用挤压铝合金型材作为主要结构部件，通过配重块进行固定，具有轻量化、耐腐蚀和模块化安装等优点。单向固定设计简化了系统结构，减少了组件数量，有助于降低材料成本和安装复杂性。
本产品适用于工业和商业厂房屋顶、商业建筑以及住宅平屋顶，尤其适用于不宜钻孔或需要控制屋顶荷载的场合。虽然压载支架的抗风性能可能不如穿透式锚固方案，但通过合理的配重设计和可选的导风板，它们在各种环境条件下仍能保持相对可靠的稳定性。
